ESP32|基于ESP32制作的低成本、可拓展性高的NES游戏机(1)(开源ESP32 NES模拟器)-效果演示及介绍

前言

小时候我们都喜欢玩FC，现在仍有很多人想做出属于自己的游戏机(模拟器)，玩上几把小时候最喜欢玩的游戏，而nes模拟器正是不二之选，通过制作模拟器我们能学习到软硬件各方面的知识，可谓是很多程序员走向编程开发道路上不可缺少的一环。 好处有那么多，但是从零开始制作一台游戏到底难不难呢？

需求分析

制作一台游戏机我希望是不用涉及太多的硬件方面的知识，如果要自己动手画一个电路板并且焊接元件上去，就太麻烦了！我只想凭自己现有的能力，使用常见的硬件模块搭建出一台游戏机，而且后面这些硬件可以用于到其他的实验或者项目就更好了！

上面的演示视频已经满足了我们的需求，所有的硬件我们都是像搭建积木那样搭建起来，所有的功能都可以通过配置文件进行裁剪！

硬件选择

• 开发板：如果板子能连接互联网或者局域网，我们就可以通过外网下载我们所需的文件或者进行固件升级；通过局域网可建立面对面对面加入游戏，就像真的玩游戏机那样的体验。而选择搭载了WROOM-32D模组的乐鑫公板ESP32-DevKitC v4开发板是比较理想的选择。
• 存储部分：所有文件保存在SD卡中读取存储起来非常方便，这需要使用到SPI SD卡模块
• 显示部分：FC游戏机的显示分辨率是256x224，我们使用2.2寸(240x320)的显示屏就足够了，这里我选择常见的2.2寸(240x320)ILI9341显示屏。
• 音频输出部分：为了方便接耳机或者音响，选择3.5mm的音频座模块是最理想的
• 最后为了能将这些硬件连接起来，还需要用到面包板和一些面包线或者杜邦线。

硬件概览

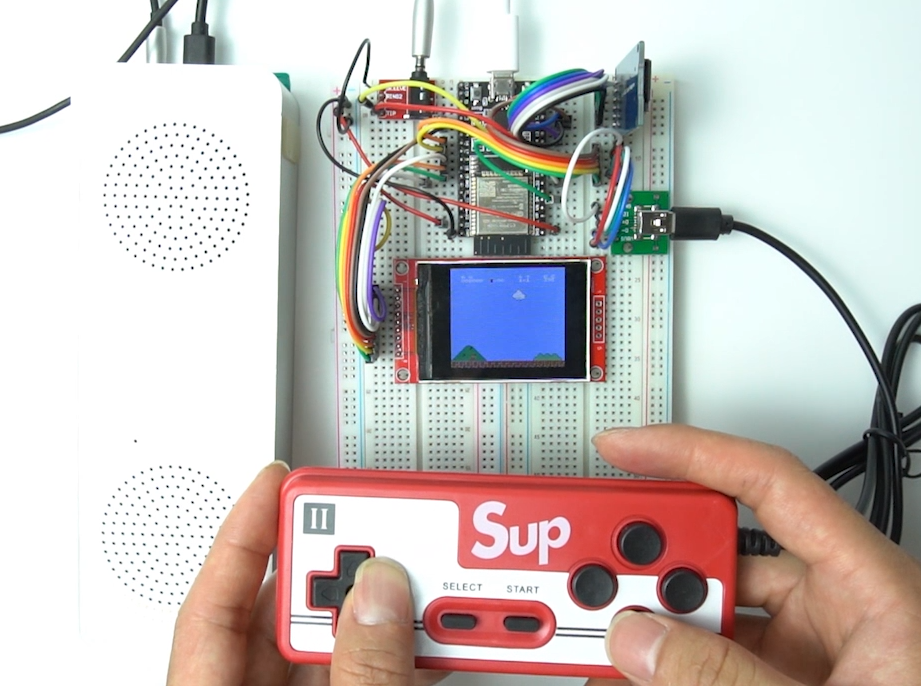

名称数量ESP32主板1MicroUSB数据线1面包板+面包线2TFT ILI9341屏幕(240x320)1SPI TF卡模块116GB TF卡1NES游戏手柄+转接板1CJMCUTRRS 3.5mm音频座模块1 ESP32 NES模拟器 效果图

控制方法有三种，大家可以在源码里面配置：

• 使用PCF8574模块，直接接按键肝(要接很多线，玩起来一点都不方便、没有手感)
• 使用九针或者七针的NES游戏手柄控制游戏(手柄玩起来很有手感，但接口比较奇葩，要接五根线：VCC、GND、LATCH、CLOCK、DATA)
• 使用(MINI、Micro)USB接口的游戏手柄控制游戏(手柄玩起来很有手感，而且常见接口，使用通过转接板非常方便，要接5根线：VCC、GND、ID、D+、D-)

项目介绍

硬件组合合理，成本低、可DIY性高，模块化的硬件可重复利用到其他项目或者实验，本项目功能特点：

• 通过 SPI sd卡模块 从外挂的micro sd 卡(SPI)中加载游戏文件(Fat文件系统)
• 2.2寸ILI9341显示屏 (SPI接口240x320分辨率)显示游戏图象
• 支持开机动画、菜单选择游戏运行
• 支持音频输出(I2S)，使用 CJMCUTRRS 3.5mm音频座模块 输出音频更方便！
• 支持PCF8574 I/O拓展模块(I2C接口)控制游戏，拓展的8个I/O引脚用于游戏按键(上、下、左、右、A、B、select、start)
• 支持使用国内 7针、9针NES游戏手柄 控制游戏
• 支持国内 MicroUSB接口的游戏手柄 控制游戏

项目使用 VScode+platformio插件开发，以上功能均可在 ./platformio.ini 文件裁剪。 请将NES游戏文件存放在sd卡中的 /nes 文件夹。

源码、硬件获取

https://item.taobao.com/item.htm?id=642291784020

视频教程

• 百问网官网: https://www.100ask.net/
• Bilibili：https://www.bilibili.com/video/BV1ef4y1W7En

待续。。。
