最简单的LCD驱动_基于QEMU

本节视频对应源码在GIT仓库中，位置如下(这2个文件是完全一样的)：

doc_and_source_for_drivers\STM32MP157\source\A7\03_LCD\02_lcd_drv_qemu\lcd_drv.c
或：
doc_and_source_for_drivers\IMX6ULL\source\03_LCD\02_lcd_drv_qemu\lcd_drv.c

目前百问网主推的开发板是IMX6ULL、STM32MP157。 但是也推出了一块虚拟的开发板：IMX6ULL_QEMU，原因有2：

• 降低学习成本
  • 初学阶段，可以不买开发板，使用QEMU即可入门。
• 深入学习内核及驱动
  • 使用QEMU可以非常方便地调试内核、查看驱动程序执行过程
  • 有助于深入研究内核及驱动

后面的视频里，会使用QEMU来讲解某些驱动程序。 注意：

• 使用QEMU不是必须的
• QEMU只是提供另一个角度的学习方法，比如：
  • LCD驱动：使用QEMU可以时，可以简化硬件的操作
  • 中断子系统：可以跟踪调用过程
• 你可以只看QEMU相关的视频，不使用QEMU来操作
• 在真实的开发板上讲解的内容，会覆盖QEMU视频的知识

1. 为什么要用QEMU

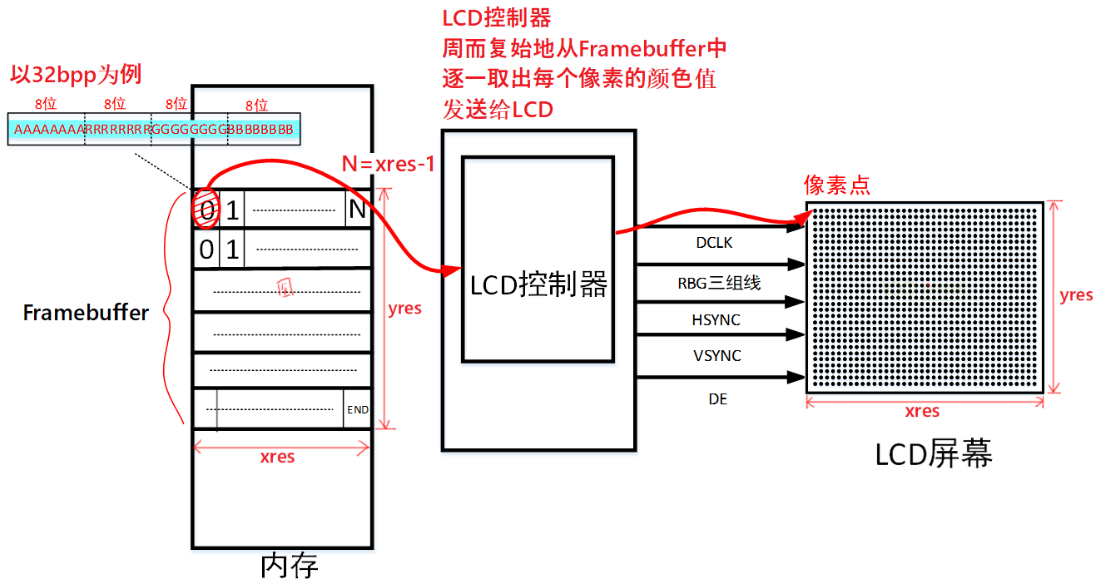

Linux驱动 = 驱动框架 + 硬件操作。 如果硬件操作足够简单，我们就可以把精力放在驱动程序的框架上，这才是Linux的核心。 看看真实的LCD连线：

对于硬件操作，你至少要做这些事情：

• 设置引脚用于LCD
• 阅读LCD手册，阅读LCD控制器手册，根据LCD参数设置LCD控制器
  • 设置LCD控制器时，你还需要了解所用的主控芯片的时钟系统
• 分配Framebuffer，把Framebuffer地址告诉LCD控制器

总之，非常复杂。如果你换了芯片，这些工作又得重来一次。 如果你本身已经对阅读芯片手册很熟悉，对硬件操作很熟悉，那么学习时没必要把时间浪费在这方面。 使用QEMU，虚拟出一款简单的LCD控制器，可以简化硬件操作，让我们把精力放在驱动框架上。

2. LCD相关的芯片手册 2.1 虚拟的LCD控制器手册

百问网修改了QEMU的源码，实现了一个虚拟的LCD控制器，它的操作很简单。 只有4个寄存器，手册如下：

地址寄存器说明0x021C8000fb_base_phys用于设置Framebuffer的物理地址0x021C8004fb_xres用于设置Framebuffer的X方向分辨率0x021C8008fb_yres用于设置Framebuffer的Y方向分辨率0x021C800Cfb_bpp用于设置Framebuffer中像素的位宽 2.2虚拟的LCD芯片参数

目前这款虚拟的LCD分辨率为500x300,16bpp。暂时未支持其他参数。

3. 修改LCD驱动程序添加硬件操作 4. 下载、安装、运行QEMU

参考：http://wiki.100ask.org/Qemu

5. 下载、编译内核

参考：http://wiki.100ask.org/Qemu

6. 替换LCD驱动程序
