Linux系统驱动之硬件_IMX6ULL的LCD控制器

百问网技术交流群，百万嵌入式工程师聚集地： https://www.100ask.net/page/2248041

硬件_IMX6ULL的LCD控制器

参考资料，GIT仓库里：

• IMX6ULL\开发板配套资料\datasheet\Core_board\CPU\IMX6ULLRM.pdf

  • 《Chapter 34 Enhanced LCD Interface (eLCDIF)》

• IMX6ULL的LCD裸机程序

  • IMX6ULL\source\03_LCD\05_参考的裸机源码\03_font_test

1. LCD控制器模块介绍 1.1 硬件框图

IMX6ULL的LCD控制器名称为eLCDIF(Enhanced LCD Interface，增强型LCD接口)，主要特性如下：

• 支持MPU模式：有些显示屏自带显存，只需要把命令、数据发送给显示屏即可；就是前面讲的8080接口
• VSYNC模式：跟MPU模式类似，多了VSYNC信号。针对高速数据传输（行场信号）
• 支持DOTCLK模式：RGB接口，就是前面讲的TFT-RGB接口
• 支持ITU-R BT.656接口，可以把4:2:2 YcbCr格式的数据转换为模拟电视信号
• 8/16/18/24/32 bit 的bpp数据都支持，取决于IO的复用设置及寄存器配置
• MPU模式，VSYNC模式，DOTCLK模式，都可以配置时序参数。

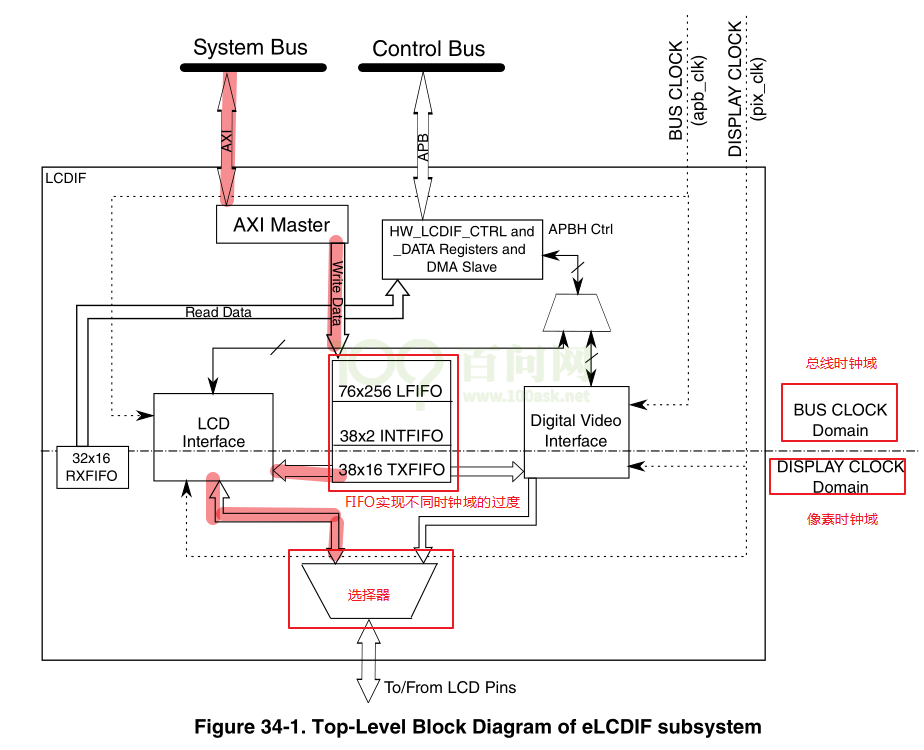

上图是IMX6ULL的LCD控制器框图。 我们在内存中划出一块内存，称之为显存，软件把数据写入显存。 设置好LCD控制器之后，它会通过AXI总线协议从显存把RGB数据读入FIFO，再到达LCD接口(LCD Interface)。 LCD控制器有两个时钟域：外设总线时钟域，LCD像素时钟域。前者是用来让LCD控制器正常工作，后者是用来控制电子枪移动。 上图的Read_Data操作，在MPU模式下才用到；我们采用的是DCLK模式，因此不予考虑。

更详细的内容可以查看IMX6ull芯片手册《Chapter 34 Enhanced LCD Interface (eLCDIF)》。

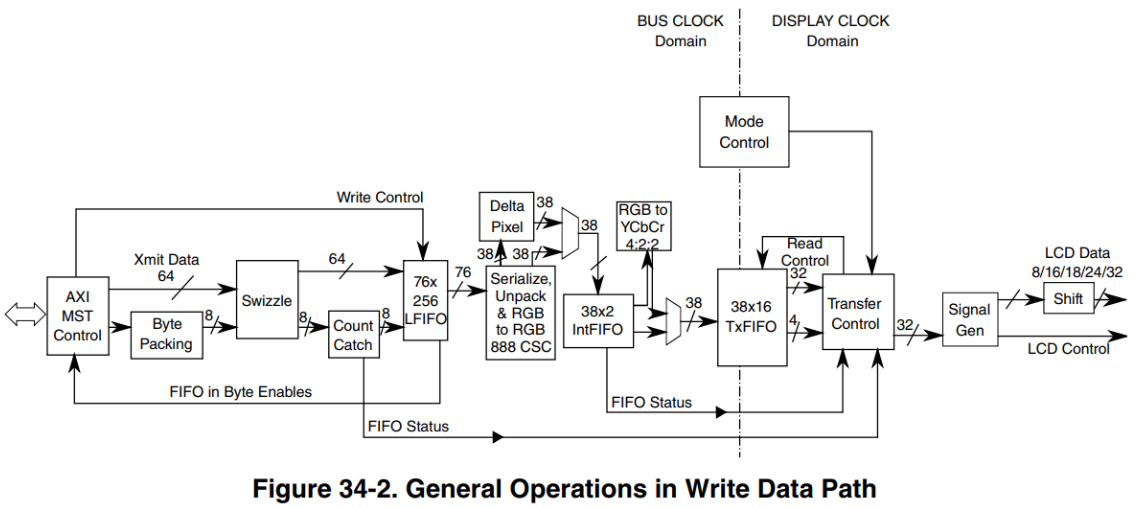

1.2 数据传输与处理

• 框图：

• 举例说明：见视频

1.3 时序控制

看寄存器说明。

2. LCD控制器寄存器简介

查看任何芯片的LCD控制器寄存器时，记住几个要点：

① 怎么把LCD的信息告诉LCD控制器：即分辨率、行列时序、像素时钟等； ② 怎么把显存地址、像素格式告诉LCD控制器。

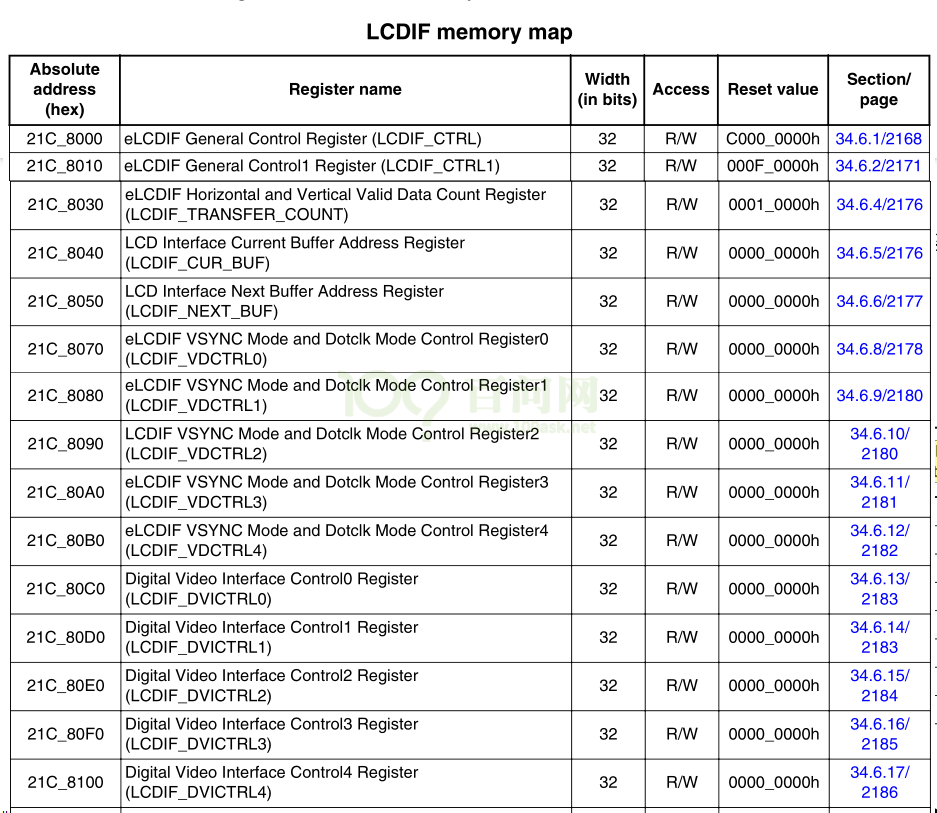

上图是我们将要使用到的寄存器，下面逐个讲解这些寄存器，在后续的LCD控制编程实验会用到。

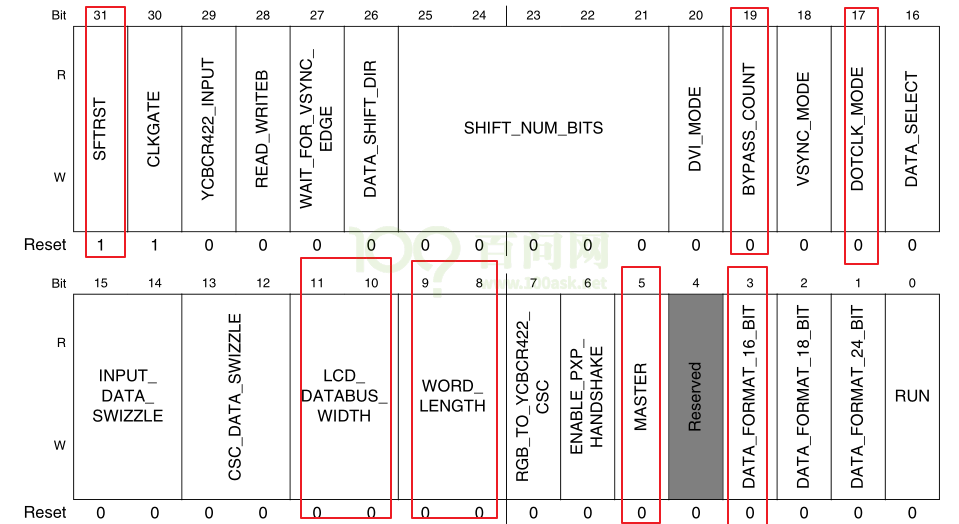

2.1 LCDIF_CTRL寄存器

位域名读写描述[31]SFTRSTR/W软件复位，正常工作时应设为0；如果设为1，它会复位整个LCD控制器[30]CLKGATER/W时钟开关， 0：正常工作时要设置为0； 1：关闭LCD控制器时钟[29]YCBCR422_INPUTR/W使用RGB接口时，设置为0；其他接口我们暂时不关心[28]READ_WRITEBR/W使用RGB接口时，设置为0；其他接口我们暂时不关心[27]WAIT_FOR_VSYNC_EDGER/W在VSYNC模式时，设置为1；我们不关心[26]DATA_SHIFT_DIRR/W在DVI模式下才需要设置，我们不关心[25:21]SHIFT_NUM_BITSR/W在DVI模式下才需要设置，我们不关心[20]DVI_MODER/W设置为1时，使用DVI模式，就是ITU-R BT.656数字接口[19]BYPASS_COUNTR/WDOTCLK和DVI模式下需要设置为1;MPU、VSYNC模式时设为0[18]VSYNC_MODER/W使用VSYNC模式时，设置为1[17]DOTCLK_MODER/W使用DOTCLK模式时，设置为1；本实验用的就是这个模式[16]DATA_SELECTR/WMPU模式下才用到，我们不关心[15:14]INPUT_DATA_SWIZZLER/W显存中像素颜色的数据转给LCD控制器时，字节位置是否交换： 0x0：NO_SWAP，不交换； 0x0：LITTLE_ENDIAN，小字节序，跟NO_SWAP一样； 0x1：BIG_ENDIAN_SWAP，字节0、3交换；字节1、2交换； 0x1：SWAP_ALL_BYTES，字节0、3交换；字节1、2交换； 0x2：HWD_SWAP，半字交换，即0x12345678转为0x56781234 0x3：HWD_BYTE_SWAP，在每个半字内部放换字节， 即0x12345678转换为0x34127856[13:12]CSC_DATA_SWIZZLER/W显存中的数据被传入LCD控制器内部并被转换为24BPP后，在它被转给LCD接口之前，字节位置是否交换： 0x0：NO_SWAP，不交换； 0x0：LITTLE_ENDIAN，小字节序，跟NO_SWAP一样； 0x1：BIG_ENDIAN_SWAP，字节0、3交换；字节1、2交换； 0x1：SWAP_ALL_BYTES，字节0、3交换；字节1、2交换； 0x2：HWD_SWAP，半字交换，即0x12345678转为0x56781234 0x3：HWD_BYTE_SWAP，在每个半字内部放换字节， 即0x12345678转换为0x34127856[11:10]LCD_DATABUS_WIDTHR/WLCD数据总线宽度，就是对外输出的LCD数据的位宽， 0x0：16位； 0x1：8位； 0x2：18位； 0x3：24位[9:8]WORD_LENGTHR/W输入的数据格式，即显存中每个像素占多少位， 0x0：16位； 0x1：8位； 0x2：18位； 0x3：24位[7]RGB_TO_YCBCR422_CSCR/W设置为1时，使能颜色空间转换：RGB转为YCbCr[6]ENABLE_PXP_HANDSHAKER/W当LCDIF_MASTER设置为1时，再设置这位， 则LCD控制器跟PXP之间的握手机制被关闭(我们不关心)[5]MASTERR/W设置为1时，LCD控制器成为bus master[4]RSRVD0R/W保留[3]DATA_FORMAT_16_BITR/WWORD_LENGTH为0时，表示一个像素用16位，此位作用如下： 0：数据格式为ARGB555； 1：数据格式为RGB565[2]DATA_FORMAT_18_BITR/WWORD_LENGTH为2时，表示一个像素用18位，RGB数据还是保存在32位数据里，此位作用如下： 0：低18位用来表示RGB666，高14位无效 1：高18位用来表示RGB666，低14位无效[1]DATA_FORMAT_24_BITR/WWORD_LENGTH为3时，表示一个像素用24位，此位作用如下： 0：所有的24位数据都有效，格式为RGB888 1：转给LCD控制器的数据是24位的，但只用到其中的18位， 每个字节用来表示一个原色，每字节中高2位无效[0]RUNR/W使能LCD控制器，开始传输数据 2.2 LCDIF_CTRL1寄存器

本实验中使用TFT LCD，LCD控制器使用DOTCLK模式。本寄存器中其他用不到的位，就不介绍了。

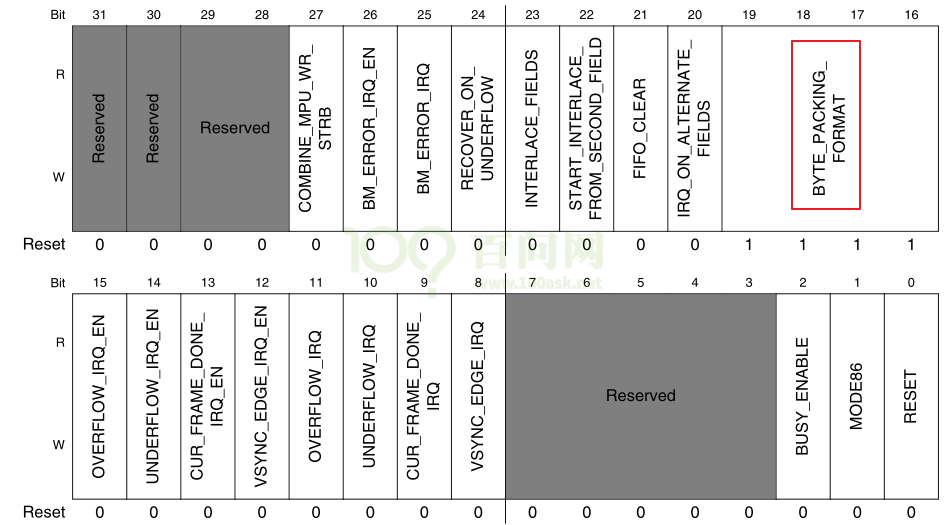

位域名读写描述[19:16]BYTE_PACKING_FORMATR/W用来表示一个32位的word中，哪些字节是有效的，即哪些字节是用来表示颜色的。 bit16、17、18、19分别对应byte0、1、2、3；某位为1，就表示对应的字节有效。 默认值是0xf，表示32位的word中，所有字节都有效。 对于8bpp，可以忽略本设置，所有的字节都是有效的； 对于16bpp，bit[1:0]、bit[3:2]分别对应一个字节，组合中的2位都为1时，对应的字节才有效； 对于24bpp，0x7表示32位数据中只用到3个字节，这称为“24 bit unpacked format”，即ARGB，其中的A字节被丢弃[0]RESETR/W用来复位了接的LCD， 0：LCD_RESET引脚输出低电平； 1：LCD_RESET引脚输出高电平 2.3 LCDIF_TRANSFER_COUNT寄存器

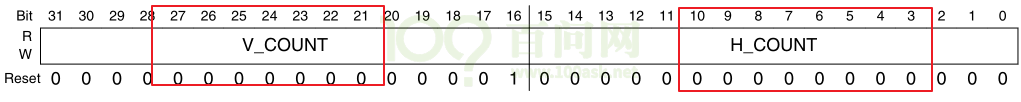

位域名读写描述[31:16]V_COUNTR/W一帧中，有多少行有效数据[15:0]H_COUNTR/W一行中，有多少个像素 2.4 LCDIF_VDCTRL0寄存器

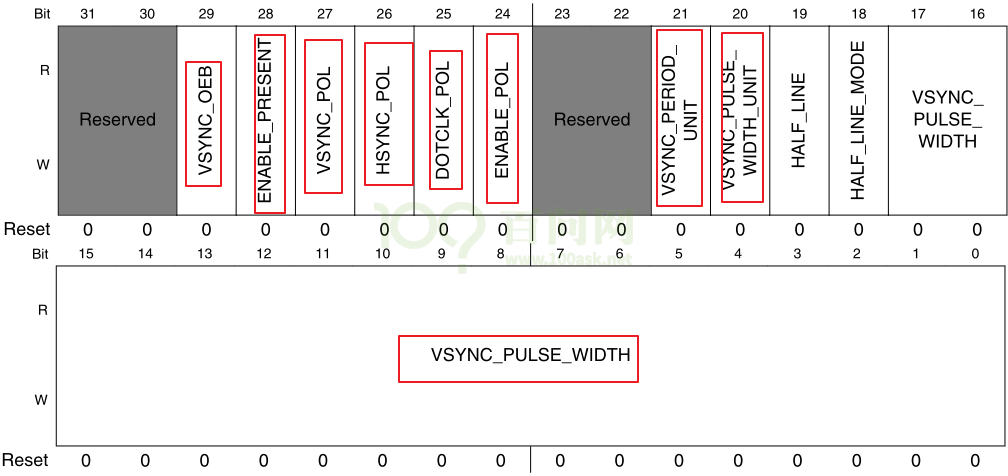

​ 本寄存器用来设置Vsync信号相关的时序，及极性。

位域名读写描述[29]VSYNC_OEBR/W用来控制VSYNC信号，对于DOTCLK模式，设为0， 0：VSYNC是输出引脚，用LCD控制器产生； 1：VSYNC是输入引脚[28]ENABLE_PRESENTR/W在DOTCLK模式下，硬件是否会产生数据使能信号ENALBE： 0：不产生； 1：产生[27]VSYNC_POLR/W用来决定VSYNC脉冲的极性， 0：低脉冲； 1：高脉冲[26]HSYNC_POLR/W用来决定HSYNC脉冲的极性， 0：低脉冲； 1：高脉冲[25]DOTCLK_POLR/W用来决定DOTCLK的极性， 0：LCD控制器在DOTCLK下降沿发送数据，LCD在上升沿捕获数据； 1：反过来[24]ENABLE_POLR/W用来决定ENABLE信号的极性， 0：数据有效期间，ENABLE信号为低； 1：反过来[21]VSYNC_PERIOD_UNITR/W用来决定VSYNC_PERIOD的单位， 0：单位是像素时钟(pix_clk)，这在VSYNC模式下使用； 1：单位是“整行”，这在DOTCLK模式下使用[20]VSYNC_PULSE_WIDTH_UNITR/W用来决定VSYNC_PULSE_WIDTH的单位， 0：单位是像素时钟(pix_clk)； 1：单位是“整行”[19]HALF_LINER/WVSYNC周期是否周加上半行的时间， 0：VSYNC周期=VSYNC_PERIOD； 1：VSYNC周期=VSYNC_PERIOD+HORIZONTAL_PERIOD/2[18]HALF_LINE_MODER/W0：第1帧将在一行的中间结束，第2帧在一行的中间开始； 1：所有帧结束前都加上半行时间，这样所有帧都会起始于“行的开头”[17:0]VSYNC_PULSE_WIDTHR/WVSYNC脉冲的宽度 2.5 LCDIF_VDCTRL1寄存器

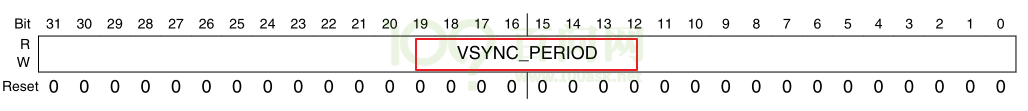

位域名读写描述[29]VSYNC_PERIODR/W两个垂直同步信号之间的间隔，即垂直方向同步信号的总周期； 单位由VSYNC_PERIOD_UNIT决定 2.6 LCDIF_VDCTRL2寄存器

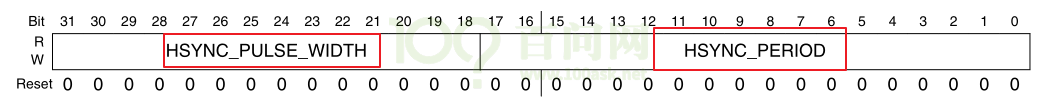

​ HSYNC_PULSE_WIDTH：水平同步信号脉冲宽度；

​ HSYNC_PERIOD：两个水平同步信号之间的总数，即水平方向同步信号的总周期

位域名读写描述[31:18]HSYNC_PULSE_WIDTHR/WHSYNC脉冲的宽度(单位：pix_clk)[17:0]HSYNC_PERIODR/W整行的宽度，即两个HYSNC信号之间的宽度(单位：pix_clk) 2.7 LCDIF_VDCTRL3寄存器

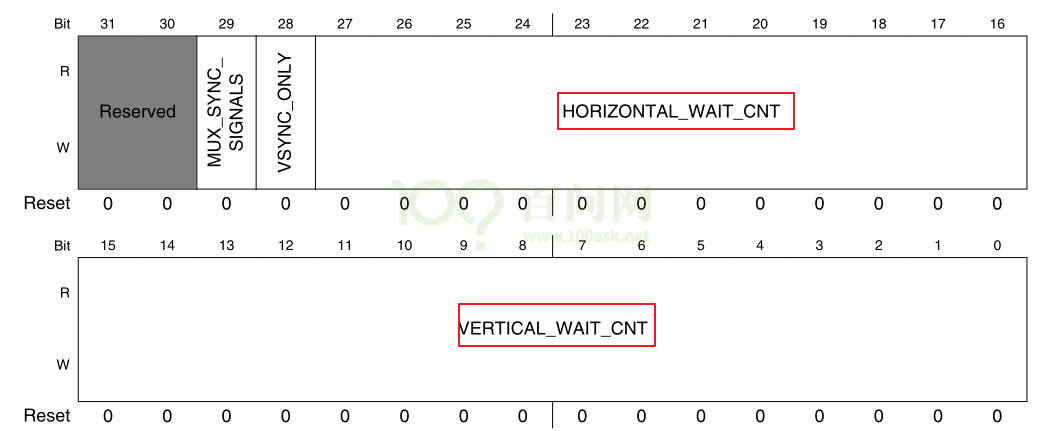

位域名读写描述[29]MUX_SYNC_SIGNALSR/W用不着[28]VSYNC_ONLYR/W0：DOTCLK模式时必须设置为0； 1：VSYNC模式时必须设置为1[27:16]HORIZONTAL_WAIT_CNTR/W水平方向上的等待像素个数，等于thp+thb[15:0]VERTICAL_WAIT_CNTR/W垂直方向上的等待行数，等于tvp+tvb 2.8 LCDIF_VDCTRL4寄存器

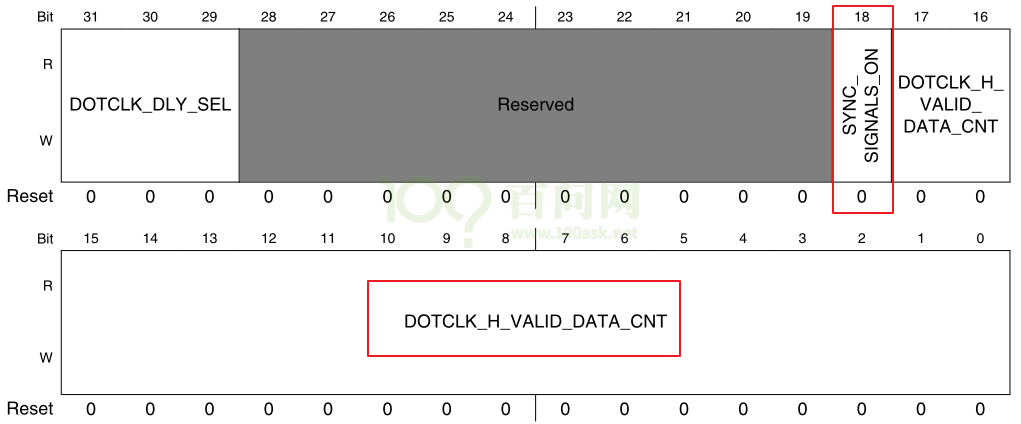

位域名读写描述[31:29]DOTCLK_DLY_SELR/W在LCD控制器内部的DOTCLK输出到LCD_DOTCK引脚时，延时多久： 0：2ns； 1：4ns； 2：6ns； 3：8ns； 其他值保留[18]SYNC_SIGNALS_ONR/WDOTCLK模式下必须设为1[17:0]DOTCLK_H_VALID_DATA_CNTR/W水平方向上的有效像素个数(pix_clk)，即分辨率的y 2.9 LCDIF_CUR_BUF寄存器

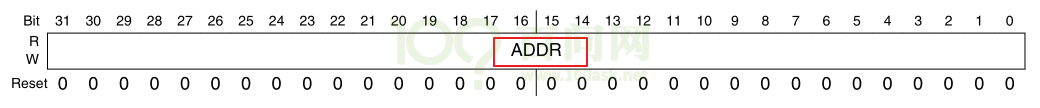

位域名读写描述[31:0]ADDRR/WLCD控制器正在传输的当前帧在显存中的地址 2.10 LCDIF_NEXT_BUF寄存器

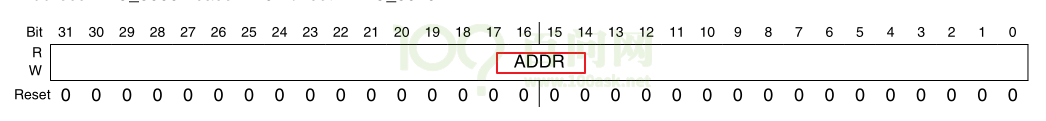

位域名读写描述[31:0]ADDRR/W下一帧在显存中的地址

LCD控制器传输完当前帧后，会把LCDIF_NEXT_BUF寄存器的值复制到LCDIF_CUR_BUF寄存器。
