编程_配置时钟_基于IMX6ULL

参考资料，GIT仓库里：

• 芯片资料

  • IMX6ULL\开发板配套资料\datasheet\Core_board\CPU\IMX6ULLRM.pdf
    • 《Chapter 34 Enhanced LCD Interface (eLCDIF)》

• IMX6ULL的LCD裸机程序

  • IMX6ULL\source\03_LCD\05_参考的裸机源码\03_font_test

• 内核自带的IMX6ULL LCD驱动程序

  • 驱动源码：Linux-4.9.88\drivers\video\fbdev\mxsfb.c
  • 设备树：
    • arch/arm/boot/dts/imx6ull.dtsi
    • arch/arm/boot/dts/100ask_imx6ull-14x14.dts

• 本节视频编写好的代码

  • IMX6ULL\source\03_LCD\08_lcd_drv_clk_config_use_devicetree

• 引脚配置工具/设备树生成工具

  • 打开：http://download.100ask.net/
  • 找到开发板：“100ASK_IMX6ULL_PRO开发板”
  • 下载开发板配套资料

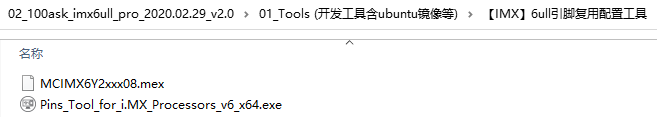

  • 下载完后，工具在如下目录里：

1. 硬件相关的操作

LCD驱动程序的核心就是：

• 分配fb_info
• 设置fb_info
• 注册fb_info
• 硬件相关的设置

硬件相关的设置又可以分为3部分：

• 引脚设置
• 时钟设置
• LCD控制器设置

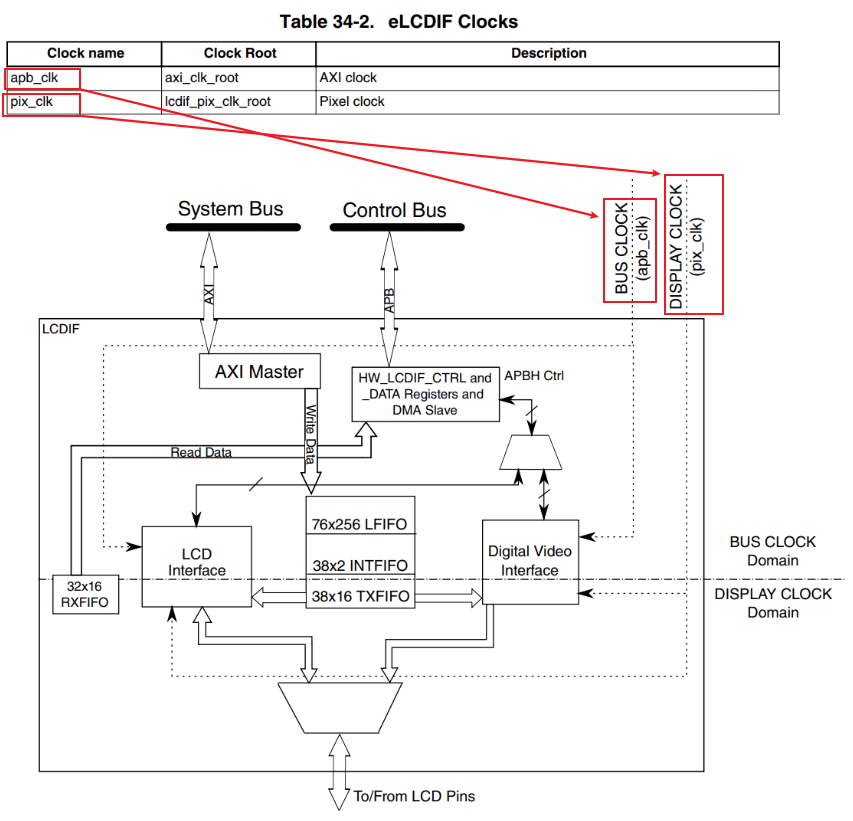

2. 分析内核自带的驱动程序 2.1 芯片手册

2.2 设备树

参考：arch/arm/boot/dts/imx6ull.dtsi

                       lcdif: lcdif@021c8000 {
                                compatible = "fsl,imx6ul-lcdif", "fsl,imx28-lcdif";
                                reg = ;
                                interrupts = ;
                                clocks = ,
                                         ,
                                         ;
                                clock-names = "pix", "axi", "disp_axi";
                                status = "disabled";
                        };

定义了3个时钟：

• pix：Pixel clock，用于LCD接口，设置为LCD手册上的参数
• axi：AXI clock，用于传输数据、读写寄存器，使能即可
• disp_axi：一个虚拟的时钟，可以不用设置

2.3 代码

• 获得时钟

  	host->clk_pix = devm_clk_get(&host->pdev->dev, "pix");
  	if (IS_ERR(host->clk_pix)) {
  		host->clk_pix = NULL;
  		ret = PTR_ERR(host->clk_pix);
  		goto fb_release;
  	}

  	host->clk_axi = devm_clk_get(&host->pdev->dev, "axi");
  	if (IS_ERR(host->clk_axi)) {
  		host->clk_axi = NULL;
  		ret = PTR_ERR(host->clk_axi);
  		dev_err(&pdev->dev, "Failed to get axi clock: %d\n", ret);
  		goto fb_release;
  	}

  	host->clk_disp_axi = devm_clk_get(&host->pdev->dev, "disp_axi");
  	if (IS_ERR(host->clk_disp_axi)) {
  		host->clk_disp_axi = NULL;
  		ret = PTR_ERR(host->clk_disp_axi);
  		dev_err(&pdev->dev, "Failed to get disp_axi clock: %d\n", ret);
  		goto fb_release;
  	}


• 设置频率：只需要设置pixel clock的频率

  		ret = clk_set_rate(host->clk_pix,
  				PICOS2KHZ(fb_info->var.pixclock) * 1000U);


• 使能时钟

  		clk_enable_pix(host);
  			clk_prepare_enable(host->clk_pix);
  		clk_enable_axi(host);
  			clk_prepare_enable(host->clk_axi);
  		clk_enable_disp_axi(host);
  			clk_prepare_enable(host->clk_disp_axi);


3. 自己写代码
