Linux系统驱动之编程_配置LCD控制器之寄存器操作_基于IMX6ULL

百问网技术交流群，百万嵌入式工程师聚集地： https://www.100ask.net/page/2248041

资料下载

coding无法使用浏览器打开，必须用git工具下载：

git clone https://e.coding.net/weidongshan/linux/doc_and_source_for_drivers.git

视频观看

百问网驱动大全

编程_配置LCD控制器之寄存器操作_基于IMX6ULL

参考资料，GIT仓库里：

• 芯片资料

  • IMX6ULL\开发板配套资料\datasheet\Core_board\CPU\IMX6ULLRM.pdf
    • 《Chapter 34 Enhanced LCD Interface (eLCDIF)》

• IMX6ULL的LCD裸机程序

  • IMX6ULL\source\03_LCD\05_参考的裸机源码\03_font_test

• 内核自带的IMX6ULL LCD驱动程序

  • 驱动源码：Linux-4.9.88\drivers\video\fbdev\mxsfb.c
  • 设备树：
    • arch/arm/boot/dts/imx6ull.dtsi
    • arch/arm/boot/dts/100ask_imx6ull-14x14.dts

• 本节视频编写好的代码

  • IMX6ULL\source\03_LCD\10_lcd_drv_lcdcontroller_reg_config_use_devicetree

• 引脚配置工具/设备树生成工具

  • 打开：http://download.100ask.net/
  • 找到开发板：“100ASK_IMX6ULL_PRO开发板”
  • 下载开发板配套资料

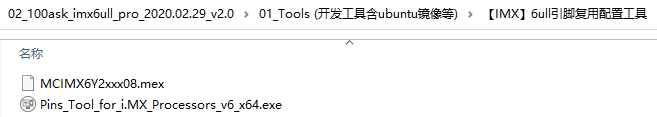

  • 下载完后，工具在如下目录里：

1. 硬件相关的操作

LCD驱动程序的核心就是：

• 分配fb_info
• 设置fb_info
• 注册fb_info
• 硬件相关的设置

硬件相关的设置又可以分为3部分：

• 引脚设置
• 时钟设置
• LCD控制器设置

2. 在设备树里指定LCD参数

	framebuffer-mylcd {
			compatible = "100ask,lcd_drv";
	        pinctrl-names = "default";
			pinctrl-0 = ;
			backlight-gpios = ;

            clocks = ,
                     ;
            clock-names = "pix", "axi";

            display = ;

			display0: display {
				bits-per-pixel = ;
				bus-width = ;

				display-timings {
					native-mode = ;

					 timing0: timing0_1024x768 {
					 clock-frequency = ;
					 hactive = ;
					 vactive = ;
					 hfront-porch = ;
					 hback-porch = ;
					 hsync-len = ;
					 vback-porch = ;
					 vfront-porch = ;
					 vsync-len = ;

					 hsync-active = ;
					 vsync-active = ;
					 de-active = ;
					 pixelclk-active = ;
					 };

				};
			};
	};

3. 编程 3.1 从设备树获得参数

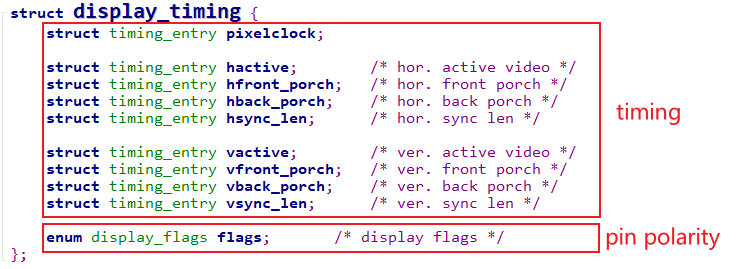

时序参数、引脚极性等信息，都被保存在一个display_timing结构体里：

参考内核文件：

• drivers\video\of_display_timing.c

• drivers\video\fbdev\mxsfb.c

3.2 使用参数配置LCD控制器

根据芯片手册，一个一个设置寄存器：

• Framebuffer地址设置
• Framebuffer中数据格式设置
• LCD时序参数设置
• LCD引脚极性设置
