编写APP直接访问EEPROM

参考资料：

• Linux驱动程序: drivers/i2c/i2c-dev.c
• I2C-Tools-4.2: https://mirrors.edge.kernel.org/pub/software/utils/i2c-tools/
• AT24cxx.pdf

本节源码：GIT仓库中

• doc_and_source_for_drivers\IMX6ULL\source\04_I2C\01_at24c02_test
• doc_and_source_for_drivers\STM32MP157\source\A7\04_I2C\01_at24c02_test

1. 硬件连接

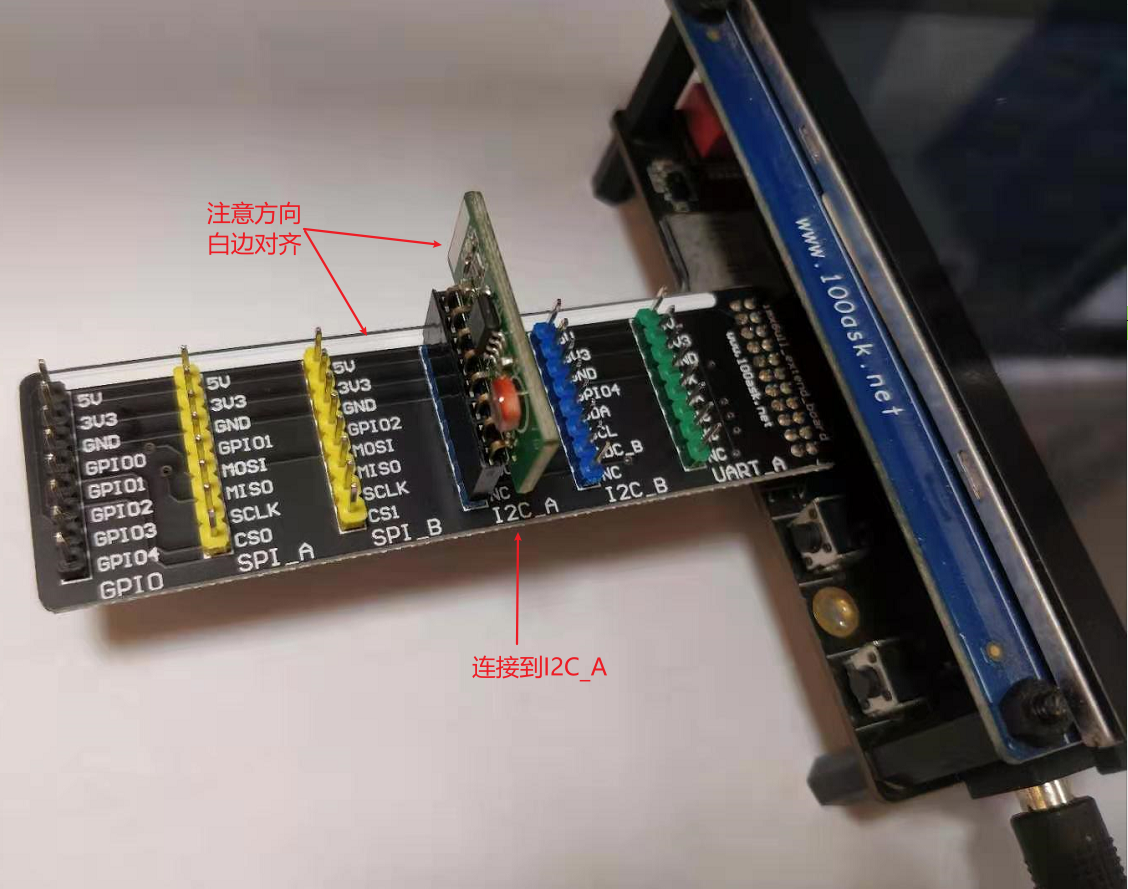

• STM32MP157的I2C模块连接方法

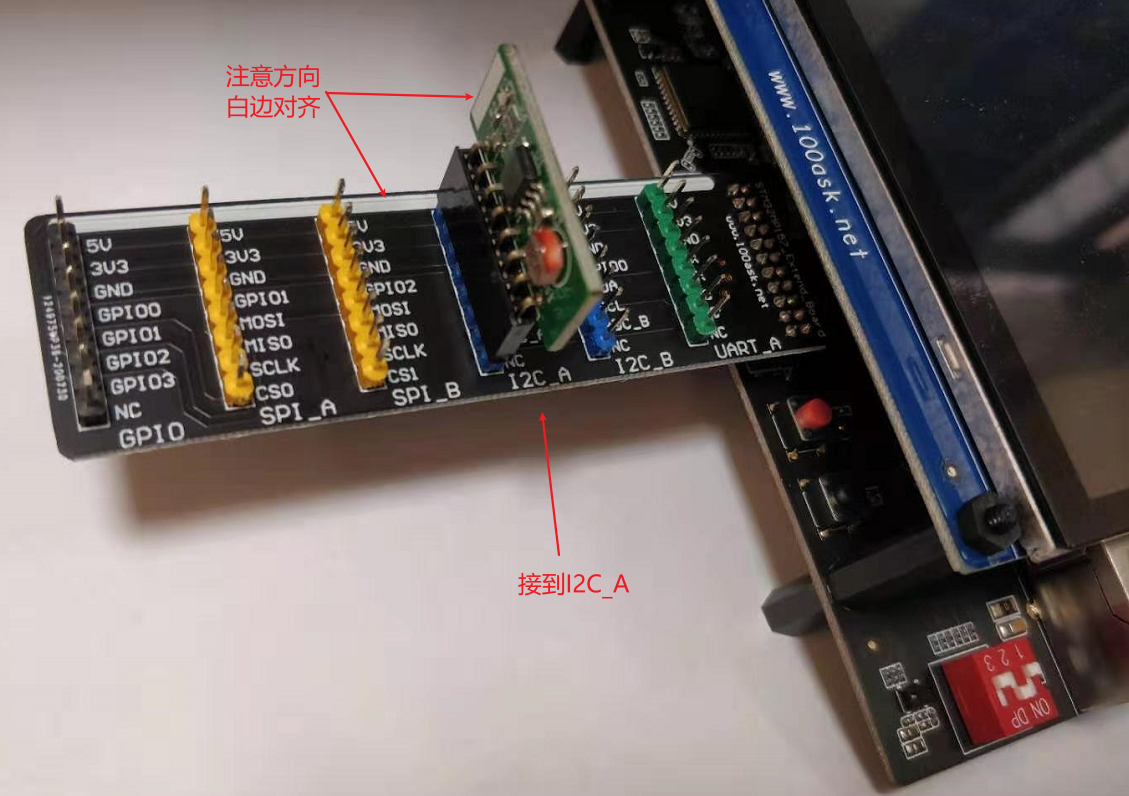

• IMX6ULL的I2C模块连接方法

2. AT24C02访问方法 2.1 设备地址

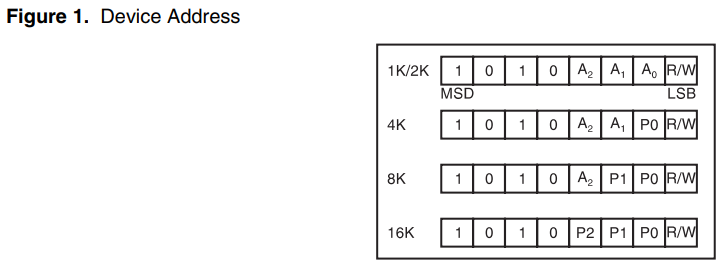

从芯片手册上可以知道，AT24C02的设备地址跟它的A2、A1、A0引脚有关：

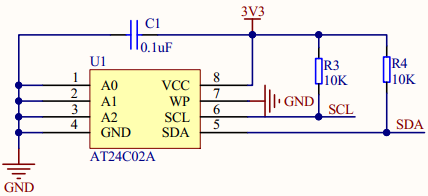

打开I2C模块的原理图(这2个文件是一样的)：

• STM32MP157\开发板配套资料\原理图\04_Extend_modules(外设模块)\eeprom.zip\i2c_eeprom_module_v1.0.pdf
• IMX6ULL\开发板配套资料\原理图\Extend_modules\eeprom.zip\i2c_eeprom_module_v1.0.pdf
• 如下：

从原理图可知，A2A1A0都是0，所以AT24C02的设备地址是：0b1010000，即0x50。

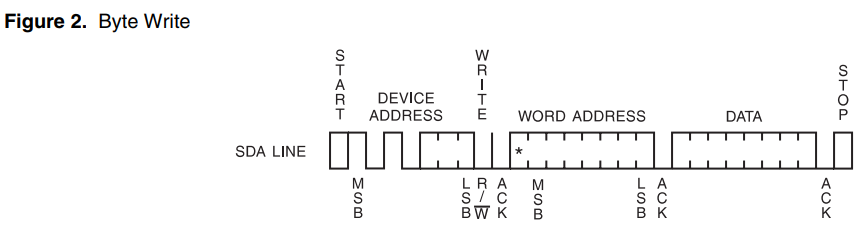

2.2 写数据

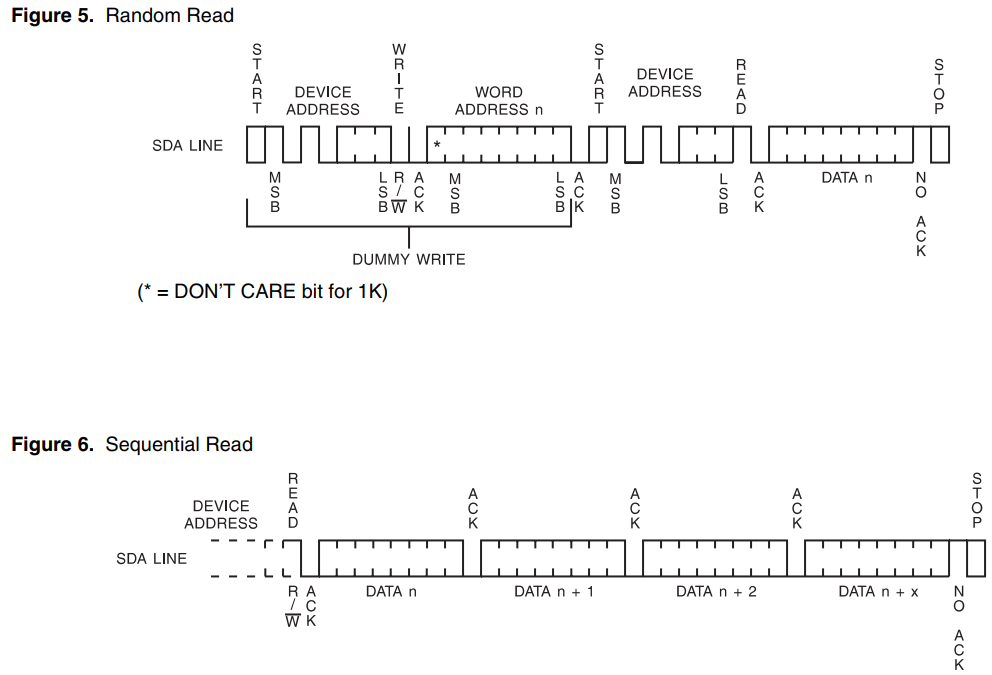

2.3 读数据

可以读1个字节，也可以连续读出多个字节。 连续读多个字节时，芯片内部的地址会自动累加。 当地址到达存储空间最后一个地址时，会从0开始。

3. 使用I2C-Tools的函数编程 4. 编译 4.1 在Ubuntu设置交叉编译工具链

• STM32MP157

  export ARCH=arm
  export CROSS_COMPILE=arm-buildroot-linux-gnueabihf-
  export PATH=$PATH:/home/book/100ask_stm32mp157_pro-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin


• IMX6ULL

  export ARCH=arm
  export CROSS_COMPILE=arm-linux-gnueabihf-
  export PATH=$PATH:/home/book/100ask_imx6ull-sdk/ToolChain/gcc-linaro-6.2.1-2016.11-x86_64_arm-linux-gnueabihf/bin


4.2 使用I2C-Tools的源码

4.3 编译

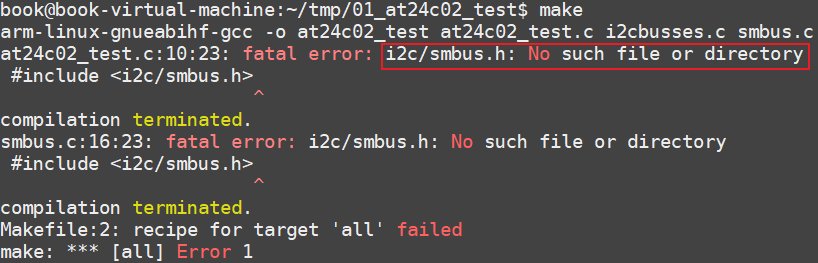

为IMX6ULL编译时，有如下错误：

这是因为IMX6ULL的工具链自带的include目录中，没有smbus.h。

需要我们自己提供这个头文件，解决方法：

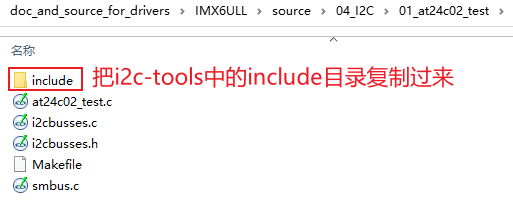

• 提供头文件：

• 修改Makefile指定头文件目录

  all:
  	$(CROSS_COMPILE)gcc -I ./include -o at24c02_test at24c02_test.c i2cbusses.c smbus.c



4.4 上机测试

以下命令在开发板中执行。

• 挂载NFS

  • vmware使用NAT(假设windowsIP为192.168.1.100)

    [root@100ask:~]# mount -t nfs -o nolock,vers=3,port=2049,mountport=9999
    192.168.1.100:/home/book/nfs_rootfs /mnt


  • vmware使用桥接，或者不使用vmware而是直接使用服务器：假设Ubuntu IP为192.168.1.137

    [root@100ask:~]#  mount -t nfs -o nolock,vers=3 192.168.1.137:/home/book/nfs_rootfs /mnt


• 复制、执行程序

  [root@100ask:~]# cp /mnt/at24c02_test   /bin
  [root@100ask:~]# at24c02_test 0 w www.100ask.net
  [root@100ask:~]# at24c02_test 0 r
  get data: www.100ask.net
