Linux系统驱动之通用驱动i2c-dev分析

资料下载&百问网技术交流群，百万嵌入式工程师聚集地： https://www.100ask.net/page/2248041

资料下载

coding无法使用浏览器打开，必须用git工具下载：

git clone https://e.coding.net/weidongshan/linux/doc_and_source_for_drivers.git

视频观看

百问网驱动大全

通用驱动i2c-dev分析

参考资料：

• Linux驱动程序: drivers/i2c/i2c-dev.c
• I2C-Tools-4.2: https://mirrors.edge.kernel.org/pub/software/utils/i2c-tools/
• AT24cxx.pdf

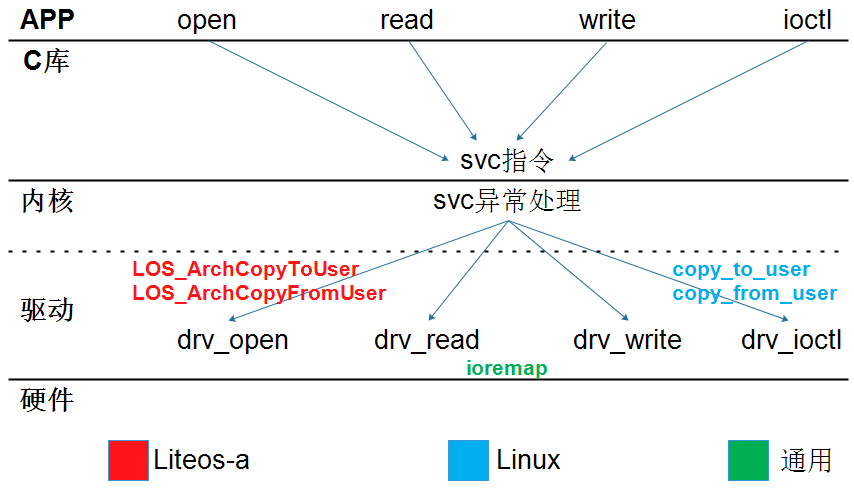

1. 回顾字符设备驱动程序

怎么编写字符设备驱动程序？

• 确定主设备号
• 创建file_operations结构体
  • 在里面填充drv_open/drv_read/drv_ioctl等函数
• 注册file_operations结构体
  • register_chrdev(major, &fops, name)
• 谁调用register_chrdev？在入口函数调用
• 有入口自然就有出口
  • 在出口函数unregister_chrdev
• 辅助函数(帮助系统自动创建设备节点)
  • class_create
  • device_create

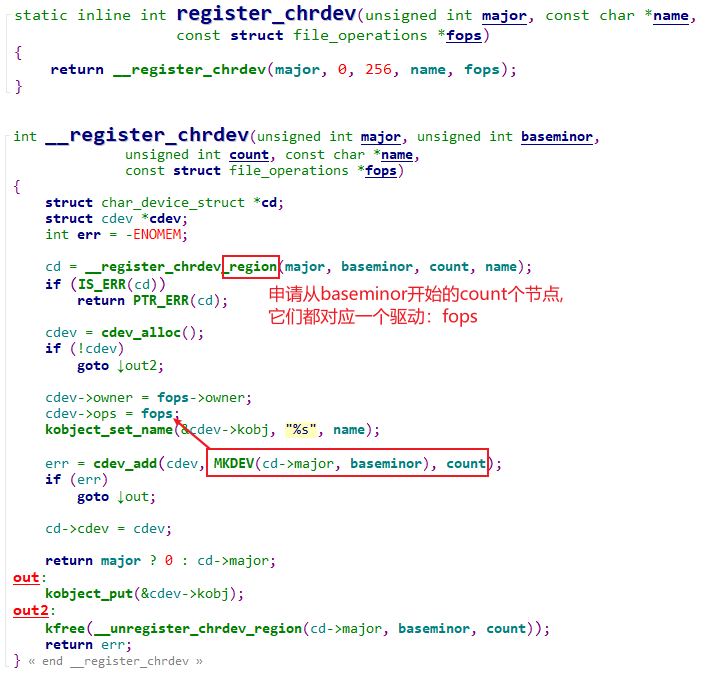

2. i2c-dev.c注册过程分析 2.1 register_chrdev的内部实现

2.2 i2c-dev驱动的注册过程

3. file_operations函数分析

i2c-dev.c的核心：

static const struct file_operations i2cdev_fops = {
	.owner		= THIS_MODULE,
	.llseek		= no_llseek,
	.read		= i2cdev_read,
	.write		= i2cdev_write,
	.unlocked_ioctl	= i2cdev_ioctl,
	.compat_ioctl	= compat_i2cdev_ioctl,
	.open		= i2cdev_open,
	.release	= i2cdev_release,
};

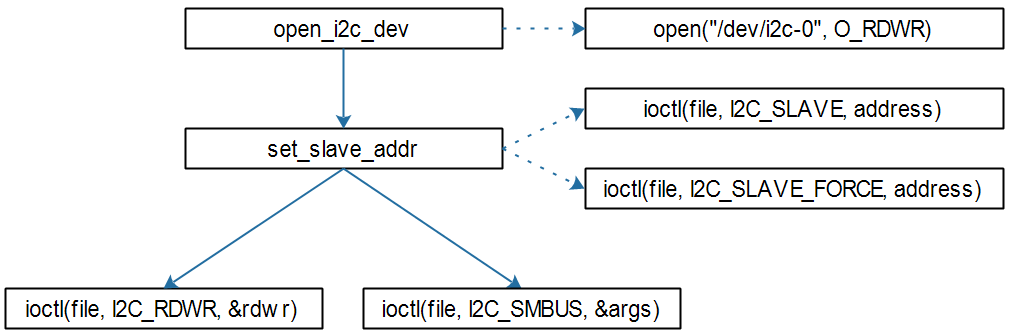

主要的系统调用：open, ioctl：

要理解这些接口，记住一句话：APP通过I2C Controller与I2C Device传输数据。

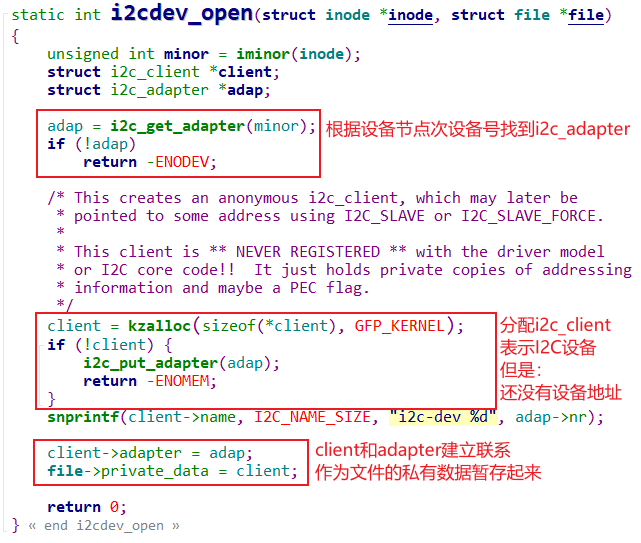

3.1 i2cdev_open

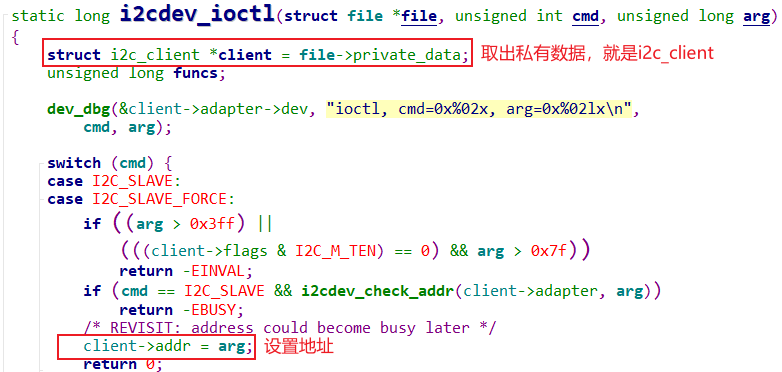

3.2 i2cdev_ioctl: I2C_SLAVE/I2C_SLAVE_FORCE

3.3 i2cdev_ioctl: I2C_RDWR

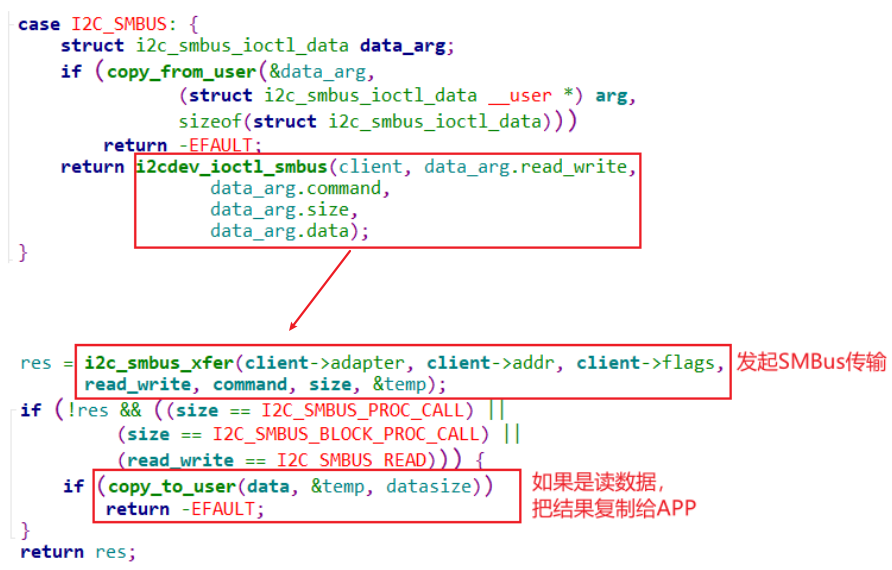

3.4 i2cdev_ioctl: I2C_SMBUS

3.5 总结
