Linux应用开发【第八章】ALSA应用开发

8 ALSA应用开发 8.1 音频相关概念

​ 音频信号是一种连续变化的模拟信号，但计算机只能处理和记录二进制的数字信号，由自然音源得到的音频信号必须经过一定的变换，成为数字音频信号之后，才能送到计算机中作进一步的处理。

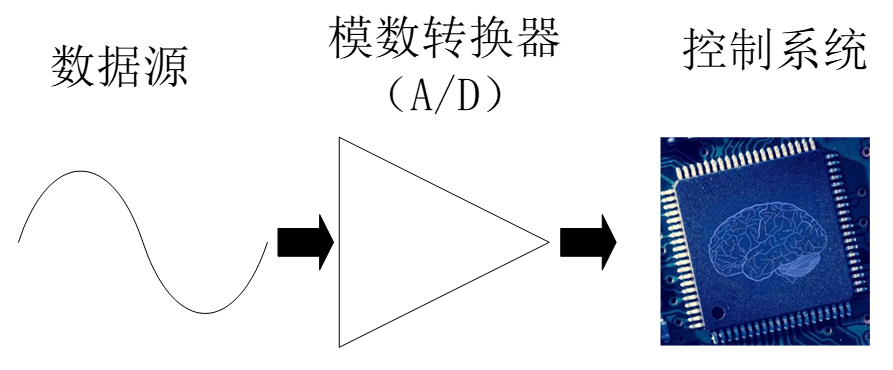

​ 数字音频系统通过将声波的波型转换成一系列二进制数据，来实现对原始声音的重现，实现这一步骤的设备常被称为（A/D）。A/D转换器以每秒钟上万次的速率对声波进行采样，每个采样点都记录下了原始模拟声波在某一时刻的状态，通常称之为样本（sample），而每一秒钟所采样的数目则称为采样频率，通过将一串连续的样本连接起来，就可以在计算机中描述一段声音了。对于采样过程中的每一个样本来说，数字音频系统会分配一定存储位来记录声波的振幅，一般称之为采样分辩率或者采样精度，采样精度越高，声音还原时就会越细腻。

​ 数字音频涉及到的概念非常多，对于在Linux下进行音频编程的程序员来说，最重要的是7406解声音数字化的两个关键步骤：采样和量化。

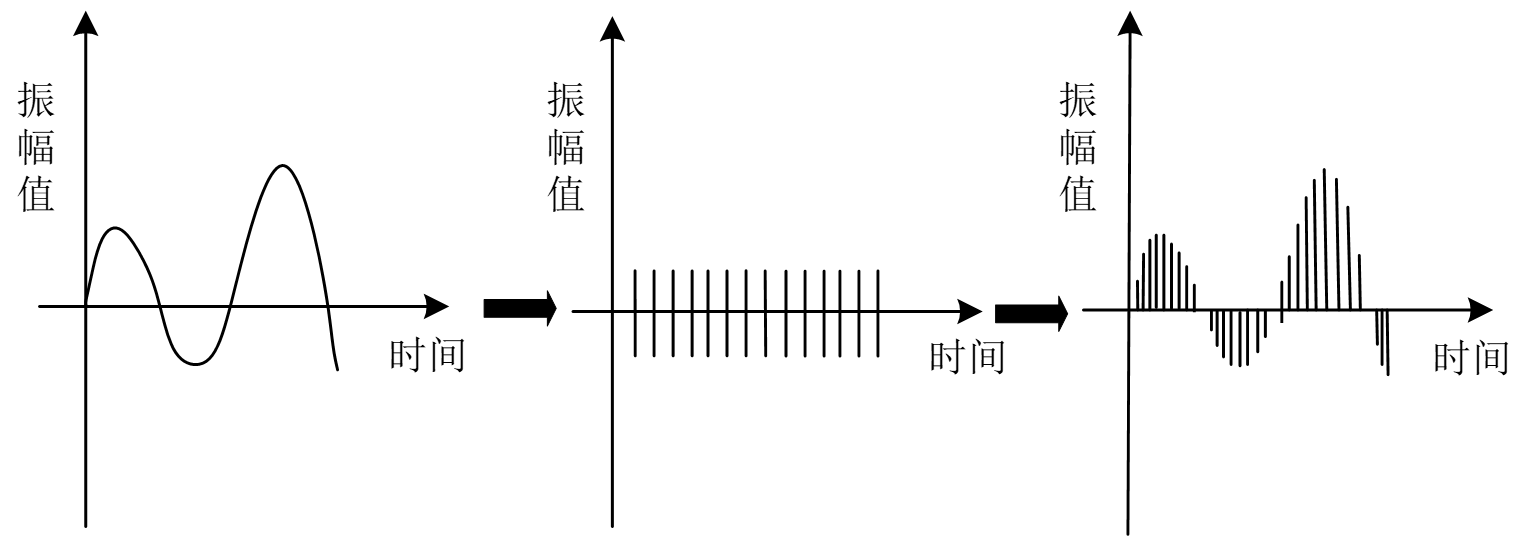

• 采样就是每隔一定时间就读一次声音信号的幅度，从本质上讲，采样是时间上的数字化。

• 量化则是将采样得到的声音信号幅度转换为数字值，从本质上讲，量化则是幅度上的数字化。

8.1.1 采样频率

​ 采样频率是指将模拟声音波形进行数字化时，每秒钟抽取声波幅度样本的次数。采样频率的选择应该遵循奈奎斯特（Harry Nyquist）采样理论：如果对某一模拟信号进行采样，则采样后可还原的最高信号频率只有采样频率的一半，或者说只要采样频率高于输入信号最高频率的两倍，就能从采样信号系列重构原始信号。

​ 如上图所示 用40KHz的频率去采样20KHz的信号可以正确捕捉到原始信号。用30KHz的频率去采样20KHz的信号会出现混淆信号。

​ 一般重建音乐信号时采用的最低采样频率为44.1KHz。在许多高品质的系统中，采用的48KHz的采样频率。

系统采样频率电话8000HzCD44100Hz专业音频48000HzDVD音频96000Hz 8.1.2 量化位数

​ 量化位数是对模拟音频信号的幅度进行数字化，它决定了模拟信号数字化以后的动态范围，常用的有8位、12位和16位。量化位越高，信号的动态范围越大，数字化后的音频信号就越可能接近原始信号，但所需要的存贮空间也越大。

​ 音频应用中常用的数字表示方法为脉冲编码调制(Pulse-Code-Modulated，PCM)信号。在这种表示方法中，每个采样周期用一个数字电平对模拟信号的幅度进行编码。得到的数字波形是一组采样自输入模拟波形的近似值。由于所有A/D转换器的分辨率都是有限的，所以在数字音频系统中，A/D转换器带来的量化噪声是不可避免的。

8.2 ALSA架构

​ ALSA全称是Advanced Linux Sound Architecture，中文音译是Linux高级声音体系。ALSA 是Linux内核2.6后续版本中支持音频系统的标准接口程序，由ALSA库、内核驱动和相关测 试开发工具组成，更好的管理Linux中音频系统。

​ 本小节将介绍ALSA的架构。

8.2.1 ALSA架构介绍

​ ALSA是Linux系统中为声卡提供驱动的内核组件。它提供了专门的库函数来简化相应应用程序的编写。相较于OSS的编程接口,ALSA的函数库更加便于使用。

​ 对应用程序而言ALSA无疑是一个更佳的选择,因为它具有更加友好的编程接口,并且完全兼容于OSS。

​ ALSA系统包括7个子项目：

• 驱动包alsa-driver
• 开发包alsa-libs
• 开发包插件alsa-libplugins
• 设置管理工具包alsa-utils
• OSS接口兼容模拟层工具alsa-oss
• 特殊音频固件支持包alsa-finnware
• 其他声音相关处理小程序包alsa-tools

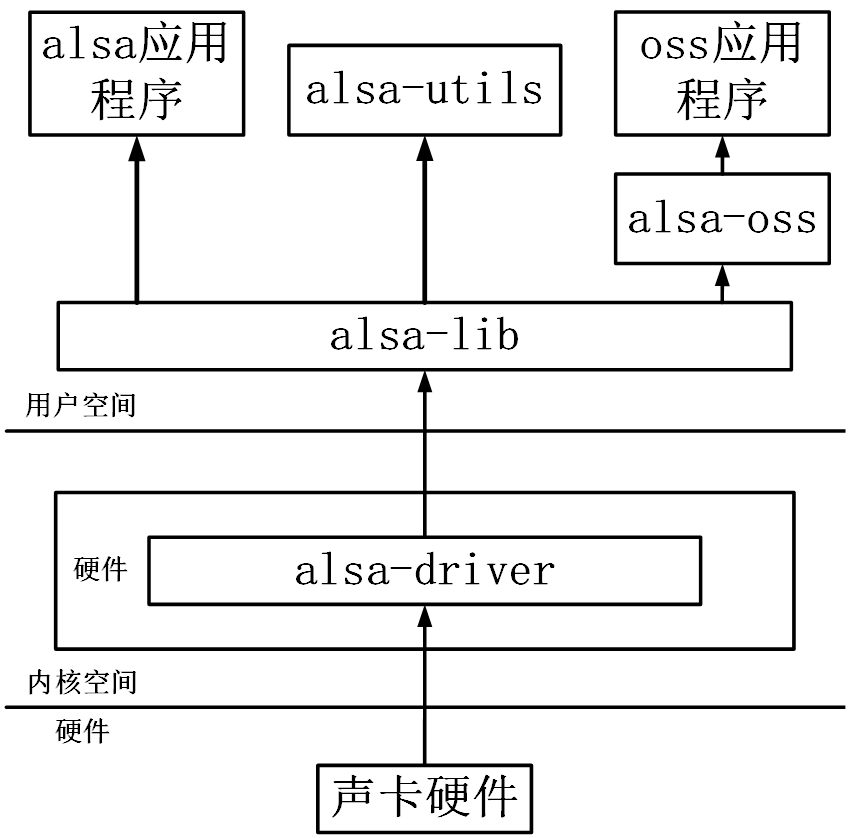

ALSA声卡驱动与用户空间体系结构交互如下图所示：

8.3 移植ALSA库及工具

移植ALSA主要是移植alsa-Ub和alsa-utils。

• alsa-lib：用户空间函数库, 封装驱动提供的抽象接口, 通过文件libasound.so提供API给应用程序使用。

• alsa-utils：实用工具包,通过调用alsa-lib实现播放音频(aplay)、录音(arecord) 等工具。

​ ALSA Util是纯应用层的软件，相当于ALSA设备的测试程序，ALSA-Lib则是支持应用API的中间层程序，ALSA-Util中的应用程序中会调用到ALSA-Lib中的接口来操作到我们的音频编解码芯片的寄存器，而lib中接口就是依赖于最底层驱动代码，因此移植ALSA程序的顺序就是先后移植Driver,Lib,Util。

8.3.1 ALSA库下载

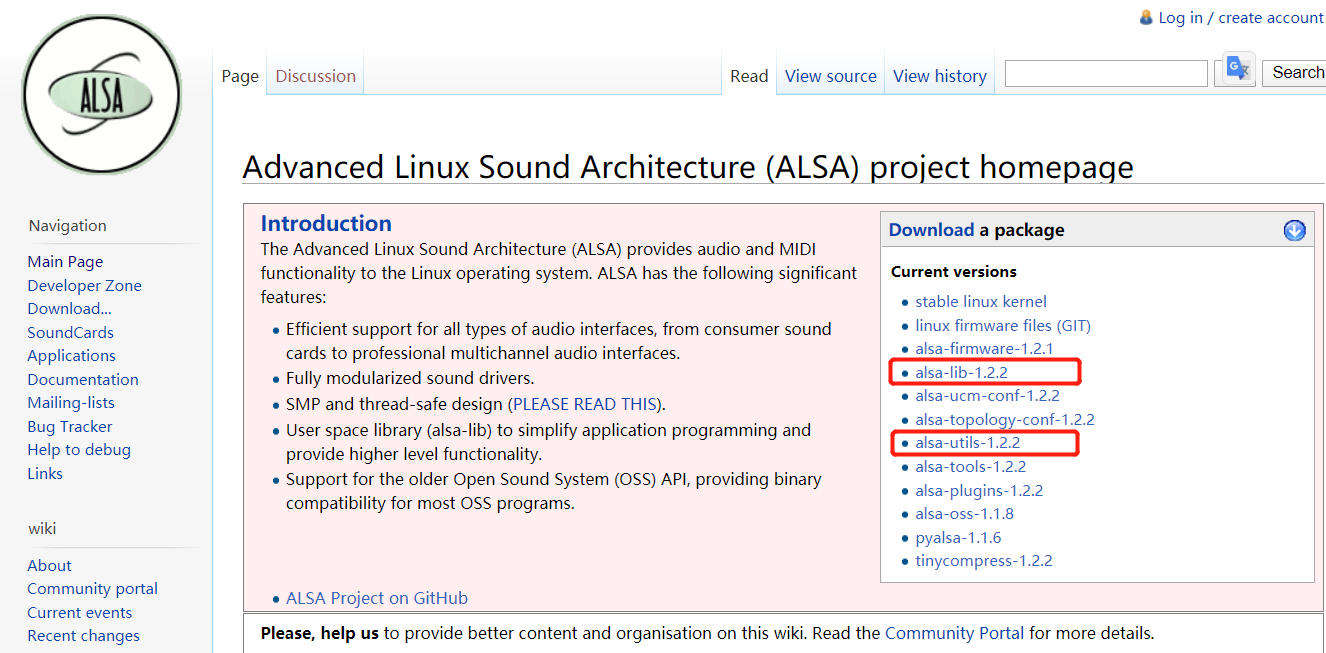

​ ALSA首先需要在ALSA的官网上下载官网http://www.alsa-project.org下载alsa-lib和alsa-utils。

如上图所示我们下载的版本为：

• alsa-lib-1.2.2.tar.bz2
• alsa-utils-1.2.2.tar.bz2

8.3.2 ALSA Lib编译

​ ALSA Lib移植不需要修改源码，只需要重新编译库代码以支持自己的平台。

tar -xvf alsa-lib-1.0.27.2.tar.bz2
cd alsa-lib-1.0.27.2
CC=arm-none-linux-gnueabi-gcc
./configure --host=arm-linux  --prefix=/home/m/3rd/alsa/install/
make
make install

​ 在上述命令中./configure配置的几个重要的配置选项解释如下：

• –host指定编译器，这里指定为交叉编译器，运行本配置命令前务必保证编译器已经可以在Shell下可以直接执行了。

• –prefix指定编译后文件的安装路径，这样安装命令就还会指定的这个目录中创建lib和include两个目录。

8.3.3 ALSA Util编译

​ ALSA Util可以生成用于播放，录制，配置音频的应用可执行文件，测试驱动代码时用处很大，编译过程如下：

tar -xvf alsa-utils-1.0.27.2.tar.bz2
cd alsa-utils-1.0.27.2
CC=arm-none-linux-gnueabi-gcc
./configure --prefix=/home/m/3rd/alsa/install/ --host=arm-linux --with-alsa-inc-prefix=/home/m/3rd/alsa/install/include --with-alsa-prefix=/home/m/3rd/alsa/install/lib --disable-alsamixer --disable-xmlto --disable-nls
make

8.3.4 ALSA库和工具移植入嵌入式平台

​ ALSA库和测试工具的移植就是将相应库文件和可执行文件放在目标板上，以下文件 必须被拷贝至对应位置 :

（1）ALSA Lib文件，放在/lib/中。

（2）配置文件放在/usr/local/share中，与编译时指定的目录相同。

（3）测试应用文件，ALSA Util能产生aplay、amixer、arecord，我们可以把这些可执行文件放在/usr/sbin中。

（4）内核目录中保证有/dev/snd/目录，这个目录下存放controlC0，pcmC0D0，/usr/sbintimer，timer这些设备文件，如果这些设备文件已经在/dev目录下，可手动拷贝到/snd目录中。

​ 在LINUX系统中，每个设备文件都是文件。音频设备也是一样，它的设备文件被放在/dev/snd目录下，我们来看下这些设备文件：

ls /dev/snd -l
crw-rw----+ 1 root audio 116,  2 5月  19 21:24 controlC0     用于声卡的
crw-rw----+ 1 root audio 116,  4 6月   6 19:31 pcmC0D0c
crw-rw----+ 1 root audio 116,  3 6月  11 11:53 pcmC0D0p
crw-rw----+ 1 root audio 116, 33 5月  19 21:24 timer

（1）controlC0：音频控制设备文件，例如通道选择，混音，麦克风的控制等；

（2）pcmC0D0c：声卡0设备0的录音设备，c表示capter；

（3）pcmC0D0p：声卡0设备0的播音设备，p表示play；

（4）timer：定时器设置。

8.4 ALSA的调试

​ 本小节将着重讲解tinyalsa工具使用，tinyalsa 是 alsa-lib 的一个简化版。它提供了 pcm 和 control 的基本接口；没有太多太复杂的操作、功能。可以按需使用接口。 tinyalsa-utils 是基于 tinyalsa 的一些工具，下面对几个常用的工具作介绍。

8.4.1 amixer

​ 与 amixer 作用类似，用于操作 mixer control。

使用方法：

• 常用选项

选项功能-D,–device指定声卡设备, 默认使用card0

• 常用命令

命令功能controls列出指定声卡的所有控件contents列出指定声卡的所有控件的具体信息get获取指定控件的信息set设定指定控件的值

举例：

获取audiocodec声卡的所有控件名
amixer -Dhw:audiocodec controls
获取当前硬件音量
amixer -Dhw:audiocodec cget name='LINEOUT volume'
设置当前硬件音量
amixer -Dhw:audiocodec cget name='LINEOUT volume' 25

8.4.2 aplay

​ aplay 是命令行的 ALSA 声卡驱动的播放工具，用于播放功能。 使用方法：

选项功能-D,–device指定声卡设备, 默认使用 default-l,–list-devices列出当前所有声卡-t,–file-type指定播放文件的格式, 如 voc,wav,raw, 不指定的情况下会去读取文件头部作识别-c,–channels指定通道数-f,–format指定采样格式-r,–rate采样率-d,–duration指定播放的时间–period-size指定 period size–buffer-size指定 buffer size

举例：

aplay -Dhw:audiocodec /mnt/UDISK/test.wav

8.4.3 arecord

​ arecord 是命令行的 ALSA 声卡驱动的录音工具，用于录音功能。 使用方法：

选项功能-D,–device指定声卡设备, 默认使用 default-l,–list-devices列出当前所有声卡-t,–file-type指定播放文件的格式, 如 voc,wav,raw, 不指定的情况下会去读取文件头部作识别-c,–channels指定通道数-f,–format指定采样格式-r,–rate采样率-d,–duration指定播放的时间–period-size指定 period size–buffer-size指定 buffer size

举例：

录制5s,通道数为2, 采样率为16000, 采样精度为16bit, 保存为wav文件
arecord -Dhw:audiocodec -f S16_LE -r 16000 -c 2 -d 5 /mnt/UDISK/test.wav

8.5 常用接口说明

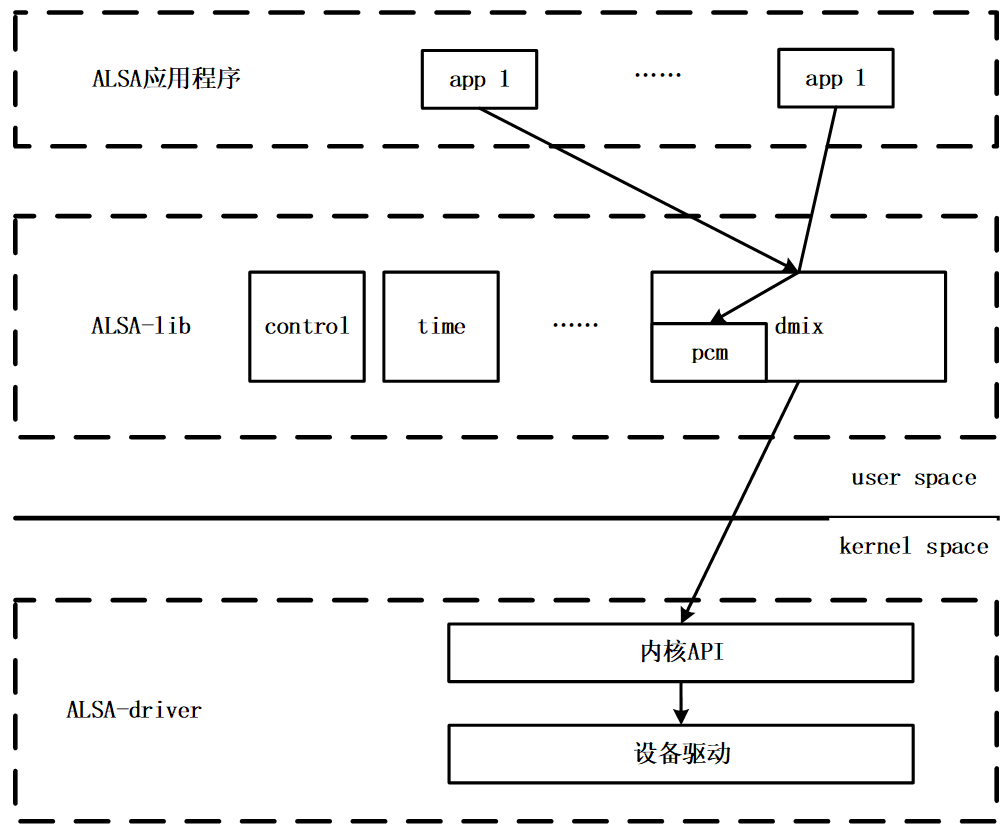

​ 从代码角度体现了alsa-lib和alsa-driver及hardwared的交互关系。用户层的alsa-lib通过操作alsa-driver创建的设备文件/dev/snd/pcmC0D0p等对内核层进行访问。内核层的alsa-drivier驱动再经由sound core对硬件声卡芯片进行访问。

8.5.1 PCM接口

​ 为了方便操作访问， alsa-lib 中封装了相关接口, 通过 pcmCXDXp/pcmCXDXc 节点 (/dev/snd/pcmCXDXx) 去实现播放、录音功能。

​ 主要涉及到的接口：

函数名解释snd_pcm_opensnd_pcm_infosnd_pcm_hw_params_anysnd_pcm_hw_params_set_accesssnd_pcm_hw_params_set_formatsnd_pcm_hw_params_set_channelssnd_pcm_hw_params_set_rate_nearsnd_pcm_hw_params_set_buffer_size_nearsnd_pcm_hw_paramssnd_pcm_sw_params_currentsnd_pcm_sw_paramssnd_pcm_readisnd_pcm_writeisnd_pcm_close

​ 详细 pcm 接口说明请查阅：

https://www.alsa-project.org/alsa-doc/alsa-lib/pcm.html https://www.alsa-project.org/alsa-doc/alsa-lib/group___p_c_m.html

8.6 基于ALSA的音量控制程序设计 8.6.1 程序设计

• 文件列表：

序号文件名描述1AlsaVolume.h音量控制头文件2AlsaVolume.cpp音量控制程序

• 成员函数设计：

序号函数名参数参数描述函数描述1setMasterVolumelong volume音量值设置音量2getCurrentVolume无无获取当前音量3increaseVolume无无单步减小音量接口函数4decreaseVolume无无单步增加音量接口函数

• 成员变量设计：

序号成员变量名类型描述1_VOLUMECHANGEconst float音量调节步进大小2handlesnd_mixer_t*Mixer handle3element_handlesnd_mixer_elem_t*Mixer element handle4minVolumelong最小音量5maxVolumelong最大音量 8.6.2 AlsaVolume 类的定义

#pragma once
#include
namespace rv1108_audio{
class AlsaVolume
{
  public:
    AlsaVolume();
    ~AlsaVolume();
    int setMasterVolume(long volume);
    long getCurrentVolume();
    long increaseVolume();
    long decreaseVolume();
  protected:
    const float _VOLUMECHANGE = 5;
  private:
    snd_mixer_t* handle = nullptr;
    snd_mixer_elem_t* element_handle = nullptr;
    long minVolume,maxVolume;
};
}// namespace rv1108_camera

8.6.3 AlsaVolume类中成员函数的实现

• AlsaVolume类的构造函数

AlsaVolume::AlsaVolume()
{
    snd_mixer_selem_id_t* sid = NULL;
    const char* card = "default";
    const char* selem_name = "Playback";
    //1. 打开混音设备
    auto res = snd_mixer_open(&handle, 0);

    //2. attach HCTL to open mixer
    res = snd_mixer_attach(handle, card);

    //3. Register mixer simple element class.
snd_mixer_selem_register(handle, NULL, NULL);

    //4. 取得第一個 element，也就是 Master
snd_mixer_load(handle);

    //5. allocate an invalid snd_mixer_selem_id_t using standard alloca
snd_mixer_selem_id_alloca(&sid);

    //6. 设置元素ID的位置
snd_mixer_selem_id_set_index(sid, 0);

    //7. 设置元素ID的名字
    snd_mixer_selem_id_set_name(sid, selem_name);

    //8. 查找元素
    element_handle = snd_mixer_find_selem(handle, sid);

    res = snd_mixer_selem_get_playback_volume_range(element_handle,
                                                                           &minVolume,
                                                                           &maxVolume);
}

• 设置音量函数

int AlsaVolume::setMasterVolume(long volume)
{
    long alsaVolume = volume * (maxVolume - minVolume) / 100 ;

    if(snd_mixer_selem_set_playback_volume_all(element_handle, alsaVolume)  3) * channels;

        default_output_buffer_size = frames * bits_per_frame / 8; // in byte

        buffer_frames = frames * 8;
        buffer_time = 0;

        period_frames = buffer_frames / 4;
        period_time = 0;
}

AlsaBase::~AlsaBase()
{
    if (DEVICE_OPENED){
        if((err = snd_pcm_close(handle)) = 0);

    // 将参数写入设备
    if ((err = snd_pcm_hw_params(handle, params))
