11_GPIO中断

第十一章 GPIO中断 1.1 GPIO中断介绍(通用的概念)

​ 假设你现在正在写作业，突然电话响起，你需要停下写作业接电话，挂电话后继续写作业。突然由人按门铃，你需要先去开门，然后继续回来写作业。电话和门铃打断了写作业，能中断写作业的事情有很多，比如身体不舒服，口渴等。被打断后怎么做？身体不舒服就停下写作业休息一会，身体好了继续写作业。口渴就停下写作业喝水，喝完水继续写作业。如果你正在接一个很重要的电话，突然门铃响了，这是会优先处理其中一件事，比如先让按门铃的人等一下，挂电话后再去开门，或者先挂电话，等开门后再打电话过去。这就存在一个中断优先级的问题。

​ 当有事件产生，处理事件之前我们需要记住现在作业写到第几页了，或者在作业上记一个标记，然后取处理事件，电话铃响了需要到放电话的地方去，门铃响了需要到门口去，口渴需要到放饮水机地方去，也就是说，不同的突发事件需要到不同的地方去处理。

​ 嵌入式系统中也有类似的情况。CPU在运行过程中，也会被各种异常打断。这些异常有

​ ① 指令未定义

​ ② 指令、数据访问有问题

​ ③ SWI（软中断）

​ ④ 快中断

​ ⑤ 中断

​ 中断也属于一种异常，导致中断发生的中断源有很多，比如：

​ ① 按键

​ ② 定时器

​ ③ ADC转换完成

​ ④ UART发生完数据、接收数据

​ ⑤ 等等

​ 这些众多的中断源，汇集中中断管理器，由中断管理器选择优先级最高的中断并通知CPU。CPU会根据中断的类型到跳转到不同的地址处理中断。发生中断后，CPU并不是随便跳到一个地址处理中断，而是根据异常向量表，跳转到对应的地址处理中断。

1.2.1 GPIO中断

​ GPIO中断，指有GPIO模块产生的中断，有边沿触发中断或者电平翻转中断。GPIO模块能检测到引脚上的值是0还是1，并能通过外部拓展将电平从变为1或是从1变到0。CPU接收外部的中断请求，并进行处理，其实是一个被动接受的过程，这样的好处是己能保证主任务的执行效率，又能及时获取外部请求，从而处理重要的设备请求中断。

​ 当GPIO模块检测到管脚电平变化且满足中断触发条件，就会触发中断，CPU会跳转到中断处理地址进行中断处理，为了避免破坏主任务数据，CPU会处理保存当前相关寄存器（保存现场）并进入中断服务函数，执行完中断服务函数后，CPU会恢复相关寄存器（恢复现场），回到主任务继续执行程序。

​ 程序发生GPIO中断后会根据异常向量表强制跳转到0x18（IRQ中断地址）。如下图：

​ 异常向量表并不总是从0地址开始，IMX6ULL可以设置vector base寄存器，指定向量表在其他位置，比如设置 vector base 为 0x80000000，指定为 DDR 的某个地 址。但是表中的各个异常向量的偏移地址，是固定的：复位向量偏移地址是 0，中断是 0x18。

​ 本次实验使用GPIO中断方式实现按键控制LED亮灭，并通过串口把中断ID打印出来。

​ 中断控制器和CP15协处理器

​ 操作系统中，中断系统是很重要的一部分。有了中断系统，才不用一直轮询是否有事件发生，系统效率得以提高。中断系统一般分为三个部分：模块、中断管理器和处理器。模块通常有寄存器设置是否使能中断和中断触发方式。中断控制器可以管理中断优先级等。处理器则设置寄存器响应中断。

​ 如上图所示，硬件中断信号发送GIC（Generic Interrupt Controller），GIC产生一个FIQ或IRQ信号给CPU。GPIO模块、UART模块均能产生硬件中断。在初始化中断时，要初始化GIC中断控制器，如果时GPIO中断则还要设置GPIO模块内相关的寄存器，如果时串口中断则还要设置UART模块内相关的寄存器。

1.2 GIC中断控制器介绍 1.2.1 IMX6ULL GIC中断控制器

​ IMX6ULL是Cortex-A7内核，采用GIC V2（Generic Interrupt Controller）中断控制器。在这里只简单的介绍一下GIC，具体可以参考arm文档。

​ GIC的主要作用可以归结为接受硬件中断信号，并进行简单的处理，按照一定的设置策略，分给对应的CPU处理。如下图：

​ ARM内核只提供了四个信号给GIC汇报中断情况：VIRQ（虚拟快速IRQ）、VFIQ（虚拟快速FIQ）、IRQ、FIQ。VIRQ、VFIQ是针对虚拟化，剩下就是IRQ和FIQ。GPIO中断属于IRQ中断，所以在本次实验中GIC上报IRQ信号给ARM内核。

​ 接下来看一下GIC内部过程，如下图：

​ 中断源分为SPI（Shared Peripheral Interrupt）、PPI（Private Peripheral Interrupt）、SGI request（Software-generated Interrupt）。外部中断都属于SPI中断源。

​ GIC控制器包括分发器（Distributor）和CPU接口端（CPU interface）。

​ 分发器（Distributor）主要完成对整个中断控制器使能，设置中断优先级，设置中断触发方式，决定每个中断信号发送到哪一个具体的CPU上执行。

​ CPU接口端（CPU interface）主要完成使能和发送一个具体的中断信号到特定的CPU上，确认中断已被CPU接受、处理以及处理完成，设置CPU能接受中断的优先级以及基于级别的中断抢占。

​ 中断信号先到分发器，根据设定CPU，发送到CPU对应的interface上，在这里判断是否优先级足够高，能否抢断或打断当前的终端处理，如果可以，CPU interface就会发送一个物理的signa到CPU的IRQ线上，CPU接收到中断信号，转到中断处理模式进行处理。

1.2.2 IMX6ULL GIC中断寄存器

​ GIC寄存器分为Distributor register和CPU interface register。寄存器数目较多，这里介绍本次实验中需要我们设置的寄存器。

1.2.2.1 GICC_IAR寄存器

​ GICC_IAR寄存器属于CPU interface register，作用是：保存中断ID，读取GICC_IAR寄存器可以获得中断ID，这个过程可以当作对中断的确认。

1.2.2.2 GICC_EOIR寄存器

​ GICC_EOIR寄存器属于CPU interface register，作用是：中断完成时，向GICC_EOIR写入中断ID，表示IRQ处理结束。

1.2.3 CP15协处理器 1.2.3.1 CP15协处理器介绍

​ 在基于ARM的嵌入式系统中，存储系统通常是系统控制协处理器CP15完成的。ARM处理器使用协处理器指令MCR和MRC来读写寄存器，控制cache、MMU、配置时钟（在bootloader时钟初始化时会用到）等。CP15包含16个32位寄存器，编号为0~15。

​ 在本次实验中，需要设置的寄存器有：SCTLR（System Control Register）寄存器，VBAR（Vector Base Address）寄存器。

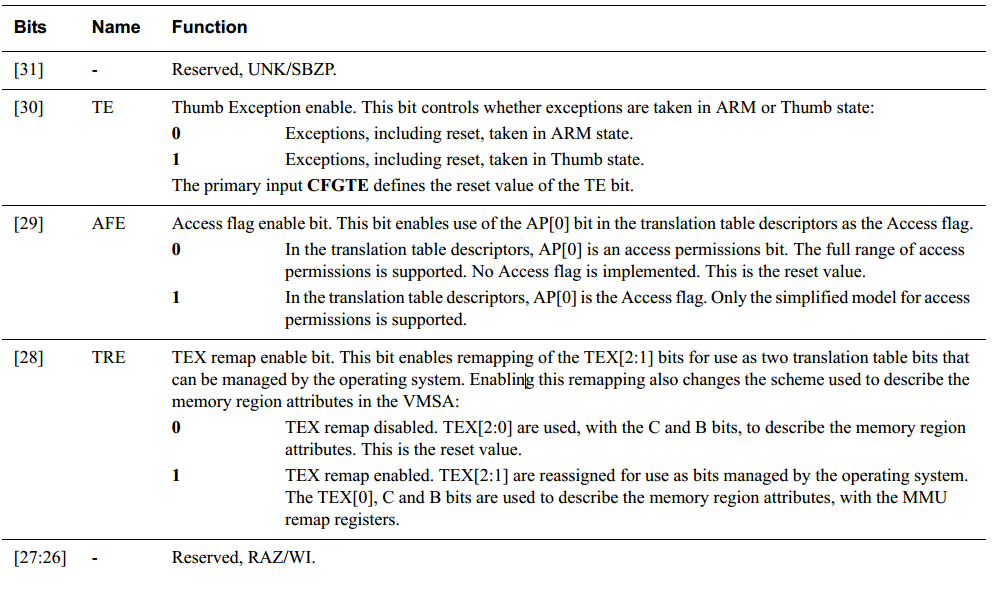

1.2.3.2 SCTLR（System Control Register）寄存器

​ 设置SCTLR寄存器可以控制cache、MMU等。

​ Bit[13]: 异常向量表地址设置位。我们设置为0，默认0x00000000地址，可以通过设置vector base寄存器映射到设置地址。

​ Bit[12]、Bit[2]: 指令cache、数据cache使能位。刚上电时，CPU还不能管理cache，指令cache可关闭也可不关闭，但数据cache一定要关闭，否争可能导致刚开始的代码里，去读取数据时到cache里读取，而这时候RAM数据还没有cache过来，导致数据预取错误。

​ Bit[11]: 分支预测使能位。分支预测技术是用来提高执行流水线指令效率。在本次实验中关闭分支预测技术。

​ Bit[1]: 字节对齐设置位。打开字节对齐，可以提高CPU访问效率，但会损失一部分内存空间。在本次实验中 CPU并不会做太多复杂的工作，所以关闭字节对齐。

​ Bit[0]: MMU使能位。上电后系统没有配置MMU，所以要先关掉MMU。

​ MRC p15, 0, < Rt >, c1, c0, 0: 把SCTLR寄存器的值读到ARM寄存器Rt中。

​ MRC p15, 0, < Rt >, c1, c0, 0: 把ARM寄存器Rt的值写入SCTLR寄存器。

1.2.3.3 VBAR（Vector Base Address）寄存器

​ 设置VBAR寄存器，可以设置异常向量表的映射地址。如果不把异常向量表的映射地址告诉CPU，在发生异常时，CPU就找不到异常向量表，就无法处理异常。

​ MRC p15, 0, < Rt >, c12, c0, 0: 把VBAR寄存器的值读到ARM寄存器Rt中。

​ MRC p15, 0, < Rt >, c12, c0, 0: 把ARM寄存器Rt的值写入VBAR寄存器。

1.3 IMX6ULL的GPIO中断寄存器介绍 1.3.1 GPIO interrupt configuration register1 (GPIOx_ICR1)

​ GPIO中断配置寄存器1

​ ICRn[1:0]决定中断类型：

​ 00 低电平触发

​ 01 高电平触发

​ 10 上升沿触发

​ 11 下降沿触发

​ ICR0~ICR15对应GPIO interrupt 0-15

1.3.2 GPIO interrupt configuration register2 (GPIOx_ICR2)

​ GPIO中断配置寄存器2

​ 与GPIOx_ICR1类似

​ ICR0~ICR15对应GPIO interrupt 16-31

1.3.3 GPIO interrupt mask register (GPIOx_IMR)

​ GPIO中断屏蔽寄存器

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qzczoE5q-1642060200367)(https://cdn.jsdelivr.net/gh/DongshanPI/HomeSite-Photos@main/IMX6ULL-BareMetal/11_GPIO_interrupt_image_018.png)]

​ Bit[n]对应interrupt n

​ 0 interrupt n屏蔽

​ 1 interrupt n 打开

1.3.4 GPIO interrupt status register (GPIOx_ISR)

​ GPIO中断状态寄存器

​ 中断状态位-当在GPIO输入上检测到有效状态（由相应的ICR位确定）时，该寄存器的位n置为有效（高电平有效）。该寄存器的值与GPIO_IMR中的值无关。

​ 当检测到活动状态时，相应的位将保持置位状态，直到被软件清除为止。通过将1写入相应的位位置来清除状态标志。

1.3.5 GPIO edge select register (GPIOx_EDGE_SEL)

​ GPIO中断边沿选择寄存器

​ 设置GPIO_EDGE_SEL [n]时，GPIO会忽略ICR [n]设置，同时检测对应输入信号的上升沿和下降沿。

1.4 按键中断程序编程示例一 1.4.1 管脚设置和查询中断号

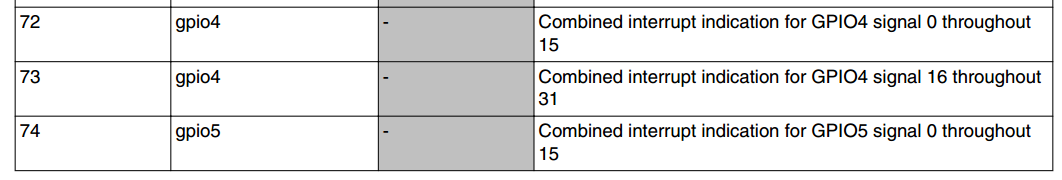

​ 从上面的电路图可见KEY1接在GPIO5_1（SNVS_TAMPER1 pad，ALT5）上，KEY4接在GPIO4_14（NAND_CE1_B pad，ALT5）上。使用IOMUXC_SetPinMux设置这两个引脚为GPIO模式。如何获取这两个GPIO的中断号呢？查阅数据手册的chapter3，CORTEX A7interrupts章节，这两个GPIO的中断号如下表所示。对应到GIC的SPI中断号需要在此编号基础上加上32，所以KEY1对应的GIC interrupt ID为（74 + 32 = 106），KEY2对应的GIC interrupt ID为（72 + 32 = 104）。

1.4.2 GIC控制器基地址的获取方法

​ 直接查数据手册 Table 2-1. System memory map

​ 可以知道gic的基地址是0xA0000

​ 对于gic控制器还有另一种方法，通过 CP15查询：

​ mrc p15, 4, r0, c15, c0, 0

​ 将gic的基地址通过mrc指令读取到r0寄存器。

1.4.3 GIC的初始化

​ 通过CP15获取GIC的基地址，读取GICD_TYPER寄存器获得中断的数目，往GICD_ ICENABLERn寄存器写入0xFFFFFFFF禁用所有的SGI，PPI和SPI。通过GICC_PMR设置优先级等级，设置为0xF8；将GICC_BPR设置为2，这允许各个优先级进行抢占。 最后使能group0的distributor和CPU interface。

​ 代码在**裸机Git仓库 NoosProgramProject/(11_GPIO中断/008_exception/gic.c)**目录内：

void gic_init(void)
{
	u32 i, irq_num;

	GIC_Type *gic = get_gic_base();

	/* the maximum number of interrupt IDs that the GIC supports */
	irq_num = (gic->D_TYPER & 0x1F) + 1;

	/* On POR, all SPI is in group 0, level-sensitive and using 1-N model */

	/* Disable all PPI, SGI and SPI */
	for (i = 0; i D_ICENABLER[i] = 0xFFFFFFFFUL;

	/* The priority mask level for the CPU interface. If the priority of an
	 * interrupt is higher than the value indicated by this field,
	 * the interface signals the interrupt to the processor.
	 */
	gic->C_PMR = (0xFFUL D_CTLR = 1UL;

	/* Enables the signaling of interrupts by the CPU interface to the connected processor
	 * Enable group0 signaling
	 */
	gic->C_CTLR = 1UL;
}

1.4.4 中断异常处理汇编部分

​ 在异常向量表偏移为0x18的地方将pc设置为IRQ_Handler标号的位置，跳转到IRQ_Handler标号位置执行，处理器处于中断模式，lr_irq保存了被中断模式中的下一条即将执行的指令的地址，将lr减去4，将r0-r12和lr保存在栈上，用bl指令调用C函数handle_irq_c，C函数返回来后将r0-r12从栈上弹出，栈上的lr弹出到PC，并将SPSR拷贝到CPSR，返回被打断的指令继续执行。在reset handler里需要设置好irq模式的栈，这样在中断模式里才可以调用C函数，同时调用cpsie i打开中断。使用如下两条指令设置异常向量的基地址

ldr r0, =_vector_table
	mcr p15, 0, r0, c12, c0, 0  /* set VBAR, Vector Base Address Register*/

​ 汇编部分代码如下所示代码如下**裸机Git仓库 NoosProgramProject/(11_GPIO中断/008_exception/**008_exception\start.S）文件：

.text
.global  _start, _vector_table
_start:
_vector_table:
	ldr 	pc, =Reset_Handler			 /* Reset				   */
	ldr 	pc, =Undefined_Handler		 /* Undefined instructions */
	ldr 	pc, =SVC_Handler			 /* Supervisor Call 	   */
	b halt//ldr 	pc, =PrefAbort_Handler		 /* Prefetch abort		   */
	b halt//ldr 	pc, =DataAbort_Handler		 /* Data abort			   */
	.word	0							 /* RESERVED			   */
	ldr 	pc, =IRQ_Handler			 /* IRQ interrupt		   */
	b halt//ldr 	pc, =FIQ_Handler			 /* FIQ interrupt		   */
………
.align 2
IRQ_Handler:
	/* 执行到这里之前:
	 * 1. lr_irq保存有被中断模式中的下一条即将执行的指令的地址
 * 2. SPSR_irq保存有被中断模式的CPSR
	 * 3. CPSR中的M4-M0被设置为10010, 进入到irq模式
	 * 4. 跳到0x18的地方执行程序
	 */

	/* 保存现场 */
	/* 在irq异常处理函数中有可能会修改r0-r12, 所以先保存 */
	/* lr-4是异常处理完后的返回地址, 也要保存 */
	sub lr, lr, #4
	stmdb sp!, {r0-r12, lr}

	/* 处理irq异常 */
	bl handle_irq_c

	/* 恢复现场 */
	ldmia sp!, {r0-r12, pc}^  /* ^会把spsr_irq的值恢复到cpsr里 */
.align 2
Reset_Handler:
	/* Reset SCTlr Settings */
	mrc 	p15, 0, r0, c1, c0, 0	  /* read SCTRL, Read CP15 System Control register		*/
	bic 	r0,  r0, #(0x1
