一、环境介绍
MCU: STM32F103C8T6
蓝牙模块: HC05 (串口蓝牙)
音频解码模块: VS1053B
OLED显示屏: 0.96寸SPI接口OLED
开发软件: Keil5

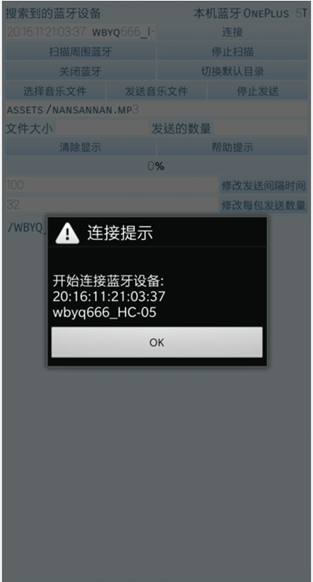

上位机: 使用QT设计Android端APP

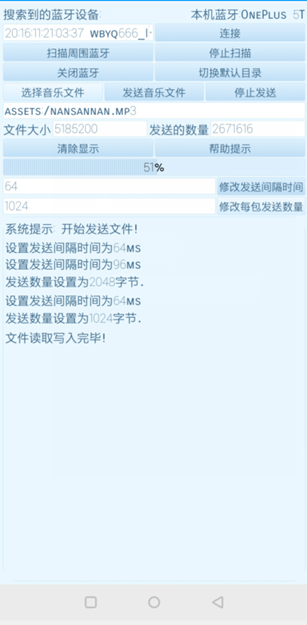

二、功能介绍Android手机打开APP，设置好参数之后，选择音乐文件发送给蓝牙音箱设备端，HC05蓝牙收到数据之后，再传递给VS1053进行播放。程序里采用环形缓冲区，接收HC05蓝牙传递的数据，设置好传递的参数之后，基本播放音乐是很流畅的。
完整项目源码下载地址: https://download.csdn.net/download/xiaolong1126626497/18621270

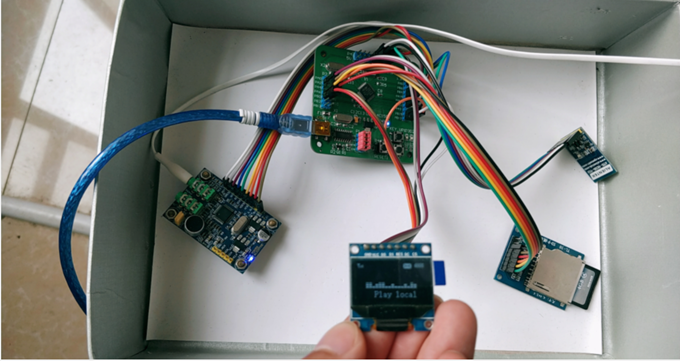

三、硬件实物
VS1053可以接耳机或者接音箱设备即可听音乐。

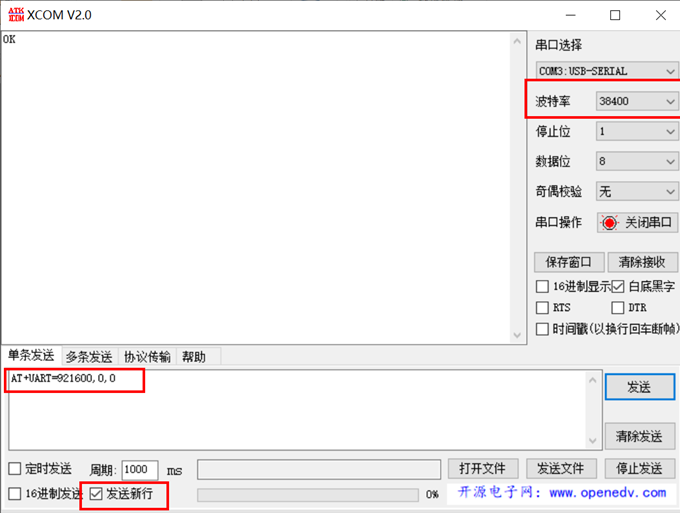

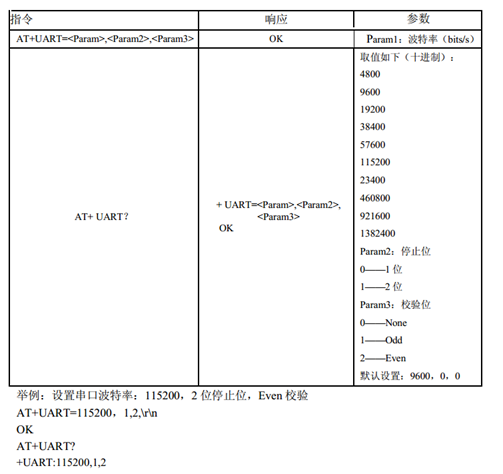

四、设置HC05蓝牙波特率HC05蓝牙串口默认波特率是38400，为了提高蓝牙传输速率，需要修改波特率为: 921600。
六、设备端：核心代码 6.1 mian.cpp
#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "oled.h"
#include "usart.h"
#include
#include "sdcard.h"
#include "ff.h"
#include "vs1053b.h"
#include "timer.h"
#include "hc05_Bluetooth.h"
//文件系统工作区注册
FATFS FatFs;
//函数声明
u8 VS1053_PlayOneMusic(u8 *pname);
u8 VS1053_ScanDirPlayMusic(const char *path);
//存放OLED显示屏滚动显示的提示语句
u8 oled_show_buff[50];
u8 *oled_data_p;
//蓝牙音乐的缓冲区
#define MUSIC_BUFF_LEN 1024*5 //音乐数据缓冲区大小
u32 rev_len=0;
u32 play_len=0;
u8 musicbuff[MUSIC_BUFF_LEN];
u8 flagbuff[MUSIC_BUFF_LEN];
u8 music_byte;
/*
使用STM32F103C8T6最小系统板编写的代码----买的那种
*/
//中文字库路径: 0:/font/gbk16.DZK
//本地是1
//蓝牙是2
int main(void)
{
LED_Init();
KEY_Init();
USART_X_Init(USART1,72,115200);
OLED_Init();
OLED_Clear(0xFF);
OLED_Refresh_GRAM();
printf("SD卡初始化状态:%d\r\n",SDCardDeviceInit()); //初始化SD卡
f_mount(&FatFs,"0:", 0); //注册工作区
VS1053_Init(); //VS1053初始化
printf("正常工作.\r\n");
if(KEY_UP==0) //按键已经按下 //播放蓝牙音乐数据
{
u32 hc05_rx_state=1;
VS1053_Reset(); //硬复位MP3
VS1053_SoftReset(); //软复位VS10XX
VS1053_SetVol(250); //设置音量 最大值
VS1053_PlayOneMusic((u8*)"0:/2.mp3"); //蓝牙语音提示
strncpy((char*)oled_show_buff," Play HCO5 Bluetooth music ",100);
/*1. 初始化HC05串口蓝牙*/
printf("1 蓝牙正在初始化.........\r\n");
USART2_RX_FLAG=0;
while(HC05_Bluetooth_Init()){}
// /*设置当前蓝牙为从机模式*/
HC05_Bluetooth_SetCmd("AT+ROLE=0\r\n"); //设置为从机模式
if(HC05_Bluetooth_GetRoleStatus()==0)printf("当前蓝牙处于从机状态!\r\n");
else if(HC05_Bluetooth_GetRoleStatus()==1)printf("当前蓝牙处于主机状态!\r\n");
HC05_Bluetooth_SetCmd("AT+RESET\r\n"); //复位ATK-HC05模块
DelayMs(1000); //等待蓝牙模块稳定
/*2. 查询蓝牙主从状态*/
if(HC05_Bluetooth_GetRoleStatus()==0)printf("2 当前蓝牙处于从机状态!\r\n");
else if(HC05_Bluetooth_GetRoleStatus()==1)printf("2 当前蓝牙处于主机状态!\r\n");
else printf("2 当前蓝牙主从状态查询失败!\r\n");
/*3. 查看蓝牙连接状态*/
if(HC05_LED)printf("3 当前蓝牙连接成功!\r\n");
else printf("3 当前蓝牙未连接!\r\n");
/*4. 设置蓝牙的名称*/
if(HC05_Bluetooth_SetCmd("AT+NAME=wbyq666_HC-05\r\n"))printf("4 蓝牙名称设置失败!\r\n");
else printf("4 蓝牙名称设置为 wbyq666_HC-05 \r\n");
/*5. 设置蓝牙配对密码*/
if(HC05_Bluetooth_SetCmd("AT+PSWD=1234\r\n"))printf("5 蓝牙配对密码设置失败!\r\n"); //密码必须是4位
else printf("5 蓝牙配对密码设置为 1234 \r\n");
//if(HC05_Bluetooth_SetCmd("AT+UART=921600,0,0\r\n"))printf("5 蓝牙波特率设置成功!\r\n"); //密码必须是4位
//else printf("5 蓝牙波特率设置失败!\r\n\r\n");
/*6. 等待蓝牙连接*/
printf("等待蓝牙连接.....\r\n");
while(!HC05_LED){}
printf("当前蓝牙连接成功! 进入到数据透传模式\r\n");
//蓝牙连接成功
USART2->CR1&=~(1lineEdit_Timer->setText(QString::number(FileSendTime));
FileSendCnt=32; //默认每包数据值32字节
ui->lineEdit_SendFileCnt->setText(QString::number(FileSendCnt));
//创建存放音乐文件的目录
QDir dir;
if(dir.mkpath("/sdcard/WBYQ_MP3"))
{
ui->plainTextEdit->insertPlainText("/WBYQ_MP3 目录创建成功!\n");
}
else
{
ui->plainTextEdit->insertPlainText("/WBYQ_MP3 目录创建失败!\n");
}
MusicFileDir="assets:/nansannan.mp3"; //目录的路径
Def_MusicName="assets:/nansannan.mp3";
file.setFileName(Def_MusicName); //设置文件名称
ui->lineEdit_MusicName->setText(Def_MusicName); //默认文件名称
}
int count=0;
//更新
void MainWindow::update()
{
if(SendStat)
{
int len;
if(file.atEnd()==false) //文件未结束
{
len=file.read(FileBuff,FileSendCnt);
len=socket->write(FileBuff,len); //发送数据
}
else
{
file.close();
timer->stop(); //停止定时器
SendStat=0;
ui->plainTextEdit->setPlainText("文件读取写入完毕!\n");
}
}
}
MainWindow::~MainWindow()
{
delete ui;
delete discoveryAgent;
delete localDevice;
delete socket;
timer->stop();
delete timer;
}
void MainWindow::on_pushButton_CloseBluetooth_clicked()
{
/*关闭蓝牙设备*/
localDevice->setHostMode(QBluetoothLocalDevice::HostPoweredOff);
}
void MainWindow::on_pushButton_BluetoothScan_clicked()
{
/*3.1 检查蓝牙是否开启*/
if(localDevice->hostMode() == QBluetoothLocalDevice::HostPoweredOff)
{
/*请求打开蓝牙设备*/
localDevice->powerOn();
}
/*开始扫描周围的蓝牙设备*/
discoveryAgent->start();
ui->comboBox_BluetoothDevice->clear(); //清除条目
}
void MainWindow::on_pushButton_DeviceVisible_clicked()
{
/*设置蓝牙可见，可以被周围的设备搜索到，在Android上，此模式最多只能运行5分钟。*/
// localDevice->setHostMode( QBluetoothLocalDevice::HostDiscoverable);
static bool cnt=1;
cnt=!cnt;
if(cnt)
{
MusicFileDir="assets:/nansannan.mp3"; //目录的路径
QMessageBox::information(this,"提示","路径切换为内部路径!\n请选择文件!",QMessageBox::Ok,QMessageBox::Ok);
}
else
{
MusicFileDir="/mnt/sdcard"; //目录的路径
QMessageBox::information(this,"提示","路径切换为SD路径!\n请选择文件!",QMessageBox::Ok,QMessageBox::Ok);
}
}
void MainWindow::on_pushButton_StopScan_clicked()
{
/*停止扫描周围的蓝牙设备*/
discoveryAgent->stop();
}
/*当扫描到周围的设备时会调用当前的槽函数*/
void MainWindow::addBlueToothDevicesToList(const QBluetoothDeviceInfo &info)
{
// QString label = QString("%1 %2").arg(info.name()).arg(info.address().toString());
QString label = QString("%1 %2").arg(info.address().toString()).arg(info.name());
ui->comboBox_BluetoothDevice->addItem(label); //添加字符串到comboBox上
}
//有数据可读
void MainWindow::readBluetoothDataEvent()
{
QByteArray all = socket->readAll();
ui->plainTextEdit->insertPlainText(all);
}
//建立连接
void MainWindow::bluetoothConnectedEvent()
{
QMessageBox::information(this,tr("连接提示"),"蓝牙连接成功!");
ConnectStat=1;
/*停止扫描周围的蓝牙设备*/
discoveryAgent->stop();
}
//断开连接
void MainWindow::bluetoothDisconnectedEvent()
{
ConnectStat=0;
QMessageBox::information(this,tr("连接提示"),"蓝牙断开连接!");
}
/*
在说蓝牙设备连接之前，不得不提一个非常重要的概念，就是蓝牙的Uuid，引用一下百度的：
在蓝牙中，每个服务和服务属性都唯一地由"全球唯一标识符" （UUID）来校验。
正如它的名字所暗示的，每一个这样的标识符都要在时空上保证唯一。
UUID类可表现为短整形（16或32位）和长整形（128位）UUID。
他提供了分别利用String和16位或32位数值来创建类的构造函数，提供了一个可以比较两个UUID（如果两个都是128位）的方法，还有一个可以转换一个UUID为一个字符串的方法。
UUID实例是不可改变的（immutable），只有被UUID标示的服务可以被发现。
在Linux下你用一个命令uuidgen -t可以生成一个UUID值；
在Windows下则执行命令uuidgen 。UUID看起来就像如下的这个形式：2d266186-01fb-47c2-8d9f-10b8ec891363。当使用生成的UUID去创建一个UUID对象，你可以去掉连字符。
*/
//发送音乐文件
void MainWindow::on_pushButton_SendData_clicked()
{
if(ConnectStat)
{
if(file.open(QIODevice::ReadOnly))
{
SendStat=1;
count=0;
ui->plainTextEdit->insertPlainText("系统提示: 开始发送文件!\n");
ui->lineEdit_fileSizef->setText(QString::number(file.size()));
ui->lineEdit_fileCount->setText("");
ui->progressBar_SendCount->setMaximum(file.size()); //设置进度条显示最大值
ui->progressBar_SendCount->setValue(0); //设置进度条的值
timer->start(FileSendTime); //启动定时器
}
}
}
//连接蓝牙
void MainWindow::on_pushButton_ConnectDev_clicked()
{
QString text = ui->comboBox_BluetoothDevice->currentText();
int index = text.indexOf(' ');
if(index == -1) return;
QBluetoothAddress address(text.left(index));
QString connect_device="开始连接蓝牙设备:\n";
connect_device+=ui->comboBox_BluetoothDevice->currentText();
QMessageBox::information(this,tr("连接提示"),connect_device);
//开始连接蓝牙设备
socket->connectToService(address, QBluetoothUuid(serviceUuid) ,QIODevice::ReadWrite);
}
//帮助提示
void MainWindow::on_pushButton_help_clicked()
{
QMessageBox::information(this,tr("帮助提示"),"本软件用于HC-05/06系列串口蓝牙连接!\n"
"暂时不支持BLE4.0版本蓝牙!\n"
"用于发送音乐文件数据,每次发送32字节,默认100ms发送间隔时间\n"
"软件作者:DS小龙哥\n"
"BUG反馈:1126626497@qq.com");
}
//选择音乐文件
void MainWindow::on_pushButton_select_clicked()
{
QString filename=QFileDialog::getOpenFileName(this,"选择发送的音乐文件",MusicFileDir,tr("*.mp3 *.MP3 *.WAV"));
//filename==选择文件的绝对路径
file.setFileName(filename);
ui->lineEdit_MusicName->setText(filename);
Def_MusicName=filename; //保存文件名称
}
//清除
void MainWindow::on_pushButton_clear_clicked()
{
ui->plainTextEdit->setPlainText("");
}
void MainWindow::on_pushButton_StopSend_clicked()
{
timer->stop(); //停止定时器
}
//设置发送间隔时间
void MainWindow::on_pushButton_SendTime_clicked()
{
QString str=ui->lineEdit_Timer->text();
int time=str.toInt();
FileSendTime=time; //保存时间
if(timeplainTextEdit->insertPlainText(tr("设置发送间隔时间为%1ms\n").arg(time));
}
//修改每包发送的数量
void MainWindow::on_pushButton_SendFileCnt_clicked()
{
QString str=ui->lineEdit_SendFileCnt->text();
int cnt=str.toInt();
if(cnt>4096 || cntplainTextEdit->insertPlainText(tr("发送数量设置为%1字节.\n").arg(cnt));
}
}
//写成功的数量
void MainWindow::bluetoothbytesWritten(qint64 byte)
{
count+=byte;
ui->lineEdit_fileCount->setText(QString::number(count));
ui->progressBar_SendCount->setValue(count); //设置进度条的值
}
#ifndef MAINWINDOW_H
#define MAINWINDOW_H
#include
#include
#include
#include
#include "QListWidgetItem"
#include
#include "QFile"
#include "QFileDialog"
#include "QTimer"
#include "QInputDialog"
#include
#include
namespace Ui {
class MainWindow;
}
class MainWindow : public QMainWindow
{
Q_OBJECT
public:
explicit MainWindow(QWidget *parent = 0);
~MainWindow();
QFile file;
QTimer *timer;
bool ConnectStat;
bool SendStat;
QBluetoothDeviceDiscoveryAgent *discoveryAgent; //这个是指扫描周围蓝牙设备！
QBluetoothLocalDevice *localDevice;//是指配置获取设备的蓝牙状态信息等！
QBluetoothSocket *socket; //指进行链接蓝牙设备，读写信息！
int FileSendTime; //文件发送时间
char FileBuff[4096]; //每包最大的字节数
int FileSendCnt; //每次发送的字节数
QString Def_MusicName;
QString MusicFileDir;
private slots:
void on_pushButton_CloseBluetooth_clicked();
void on_pushButton_BluetoothScan_clicked();
void addBlueToothDevicesToList(const QBluetoothDeviceInfo&); //发现蓝牙设备的槽函数
void on_pushButton_DeviceVisible_clicked();
void on_pushButton_StopScan_clicked();
void readBluetoothDataEvent();
void bluetoothConnectedEvent();
void bluetoothDisconnectedEvent();
void on_pushButton_SendData_clicked();
void SetStyle(const QString &qssFile); //样式表设置函数
void on_pushButton_ConnectDev_clicked();
void on_pushButton_help_clicked();
void on_pushButton_select_clicked();
void on_pushButton_clear_clicked();
void on_pushButton_StopSend_clicked();
void on_pushButton_SendTime_clicked();
void on_pushButton_SendFileCnt_clicked();
void bluetoothbytesWritten(qint64 byte);
public slots:
void update();
private:
Ui::MainWindow *ui;
};
#endif // MAINWINDOW_H
