3.2 蜂鸣器模块

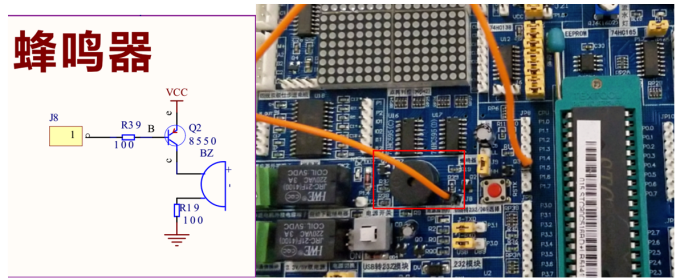

3.2.1 蜂鸣器原理图
图3-2-1
实验板上的蜂鸣器没有直接与单片机的IO口相连接，需要使用一个杜邦线手动连接(图中黄色的线)。
3.2.2 无源蜂鸣器与有源蜂鸣器介绍
有源和无源这里的“源”不是指电源，而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它，有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
有源蜂鸣器：内部有振荡、驱动电路，加电源就可以响，用起来省事，缺点是频率固定，就只一个单音(高、低电平直接驱动，发出滴答的声音)。
