我们已经知道，YUV是表示原生视频帧的一种主流方式
具体如何存储所有像素的YUV数据，有多种实现方案，就形成了不同的YUV存储格式
YUV格式分类
按照YUV分量的存储顺序来分，可分为
- Packed，打包模式，类似于YUV-YUV
- Planar，平面模式，类似于YY-UU-VV，YUV分量分别形成自己的一个平面区域
- SemiPlanar，半平面模式，类似于YY-UV-UV，先连续存储Y分量，再交叉存储UV分量
- Interleaved，交错模式，类似于Y-U-V-Y，两个Y共享一组UV
- Planar一般简写成P，SemiPlanar简写为SP，Interleaved简写为I
按照YUV分量的采样方式，可分为
- YUV444，水平方向上连续4个像素，采集4个Y分量，4个U分量，4个V分量
- YUV422，水平方向上连续4个像素，采集4个Y分量，2个U分量，2个V分量
- YUV411，水平方向上连续4个像素，采集4个Y分量，1个U分量，1个V分量
- YUV420，水平方向上连续4个像素，采集4个Y分量，2个U分量，0个V分量（奇数行，偶数行正好相反，为402）
- YUV411在实际应用中比较少见，下面不再详细讲述

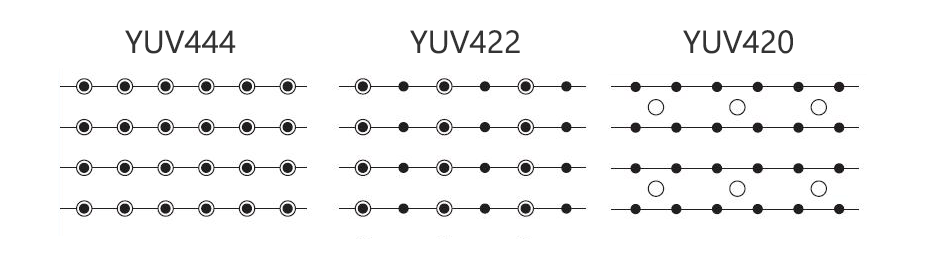

YUV采样方式
图中黑点表示灰度分量Y，圆圈表示彩色分量UV
不管是哪一种采样方式，Y分量都是每一个点都会采集的
但是彩色分量UV可能是相邻几个点共享的，这样就有效缩减了采样数据的大小，而且肉眼也不易察觉
YUV常见格式
YUV像素存储图示
以下会用图片来展现各种格式的数据存储方式
黑色P开头的方格表示实际的图片像素，黑色的方格列数表示图片宽度
实际的图片宽度是可变的，所以大家不用去纠结每张图片有多少列，为了能够完整地体现像素采集方式，至少会有两行四列
彩色方格表示像素在内存中的存放顺序，内存空间没有行列之分，所以彩色方格的换行是没实际意义的，仅为了方便显示
彩色相同的区域，表示这几个点共用同样的UV数据

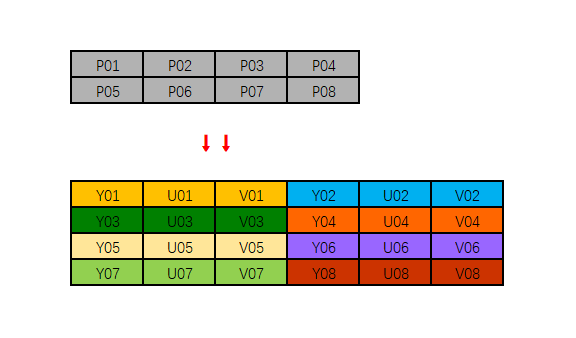

YUV444-Packed

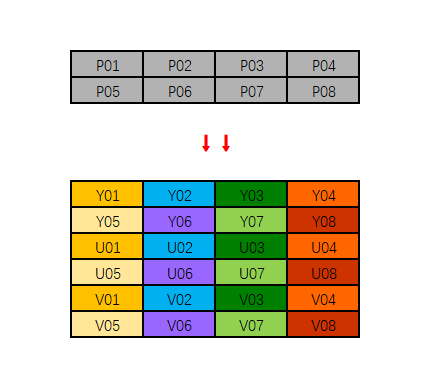

YUV444P

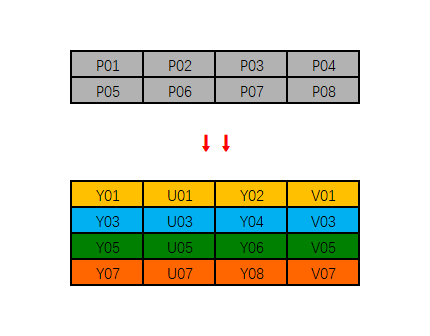

YUYV422-Packed
UYVY422-Packed

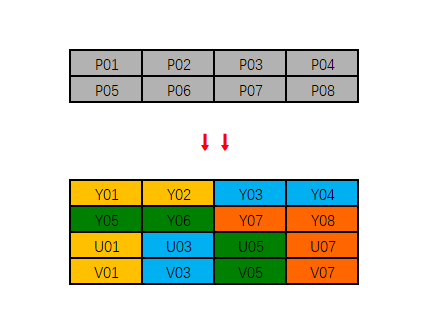

YUV422P

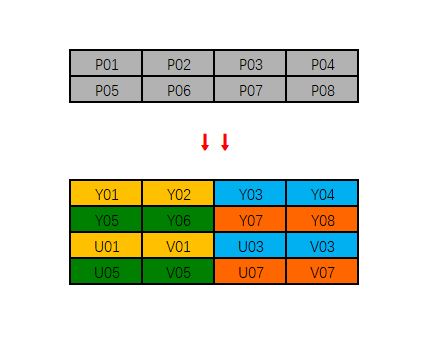

YUV422SP

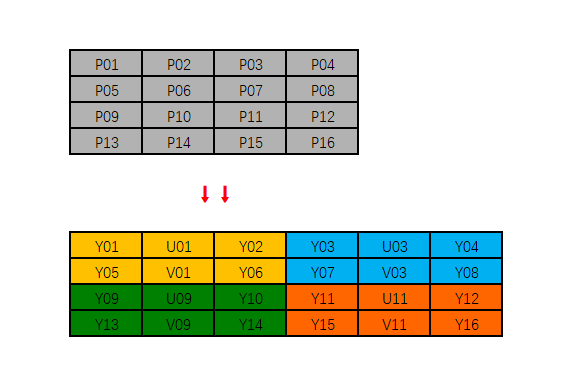

YUV420-Packed

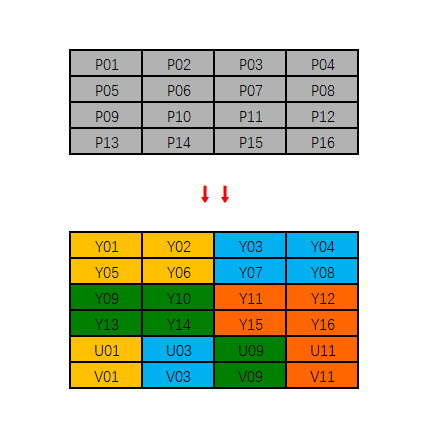

YUV420P（I420，YU12，YV12）
YU12先U后V，YV12先V后U，YU12又叫I420

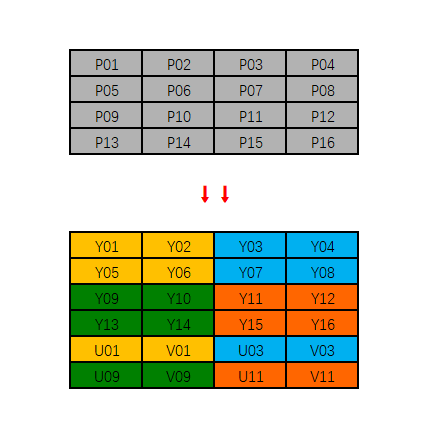

YUV420SP（NV12，NV21）
NV12先U后V，NV21先V后U
