H264画面组
H264并不会记录每帧图像的完整数据，而是只记录一帧完整的图像，其它帧通过相对于此帧的像素变化来表示
由于短时间内，图像绝大部分是不会发生变化的，因此这种记录方式，可以大幅节省存储空间
参照帧和若干组相对变化帧，就构成了一个完整的H264画面组，简称GOP（Group of Picture）

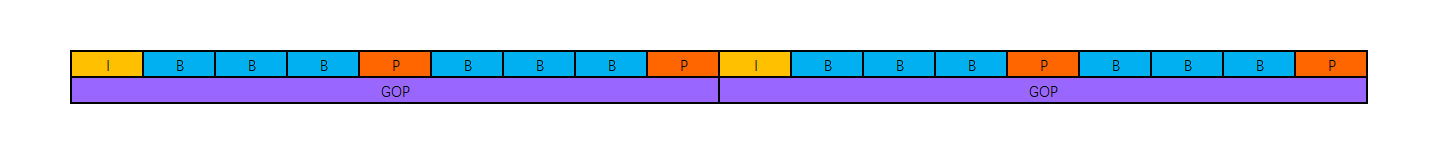

H264画面组构成
- I帧，Intra Picture，关键帧，存储完整的图像数据，供其它帧参考
- 一个GOP可以包含多个I帧，在图像变化比较大时，单个I帧可能只在几帧内有参考价值，因此需经常刷新新的I帧
- IDR帧，Instant Decoding Refresh，即时解码帧，特殊的I帧，除了存储完整的图像数据，还起到刷新图像参数参数的作用。比如视频分辨率或码率中间改变了，编辑器可以通过读取IDR帧进行刷新。每个GOP的首帧一定是IDR帧
- P帧，Predictive Frame，前向预测帧，通过记录和前一个I/P帧的图像变化，来表示当前帧
- B帧，Bi-Directional Interpolated Prediction Frame，双向预测帧，通过记录和前一个I/P帧，后一个P帧的图像变化，来表示当前帧
- P帧和B帧虽然可以有效节省存储空间，但是其解码难度较大，影响性能，而且PB帧的长期积累，可能会导致和I帧之间的误差积累越来越大，因此PB帧出现的比例也不是越多越好
- SP帧和SI帧，随着H264/AVC的发展，为了适应带宽变化，码流切换，快进快退，进度恢复等应用需求，而推出的新型帧。SP帧和SI帧可以参考多个参照帧，来推断出当前帧的图像
- SP帧基于帧间预测技术，SI帧基于帧内预测技术。视频切换时如果只是视频格式切换，但视频内容不变，适合使用SP帧。视频切换时如果视频内容改变，则适合使用SI帧
帧内压缩和帧间压缩
- 宏块划分。将图片划分为若干个16×16的区块，如果图片像素比较复杂，还可以将大块再划分为若干8×8，4×4小块，这样是为了方便图片压缩算法的执行
- 帧内压缩和帧内预测。每帧画面内都会有一些像素是肉眼不易察觉的，我们就可以不保存这部分像素数据，起到压缩效果。此外，如果某个区块和周围区块像素极其相似，那么可以不保存这个区块的像素，还原图像时，通过其它的区块就能推测出当前块的大致数据，这个叫做帧内预测
- 帧间压缩和帧间预测。当视频在短时间内帧数据变化比较小时，我们只需保存首帧的完整像素，其它帧只需记录变化像素即可，还原图像时，根据参照帧和像素变化，就能推测出其它帧的数据，这个叫做帧间预测
H264码流结构
- H264码流由若干NAL（Network Abstraction Layer，网络抽象层）单元构成，简称NALU
- NAL单元又分为两种：VCL单元（VCL NAL Unit），非VCL单元（Non-VCL NAL Unit）
- VCL单元（Video Coding Layer，视频编码层），负责定义编码结构，宏块划分，帧内预测等功能
- 非VCL单元，负责视频数据的封包，以便在网络中进行传输

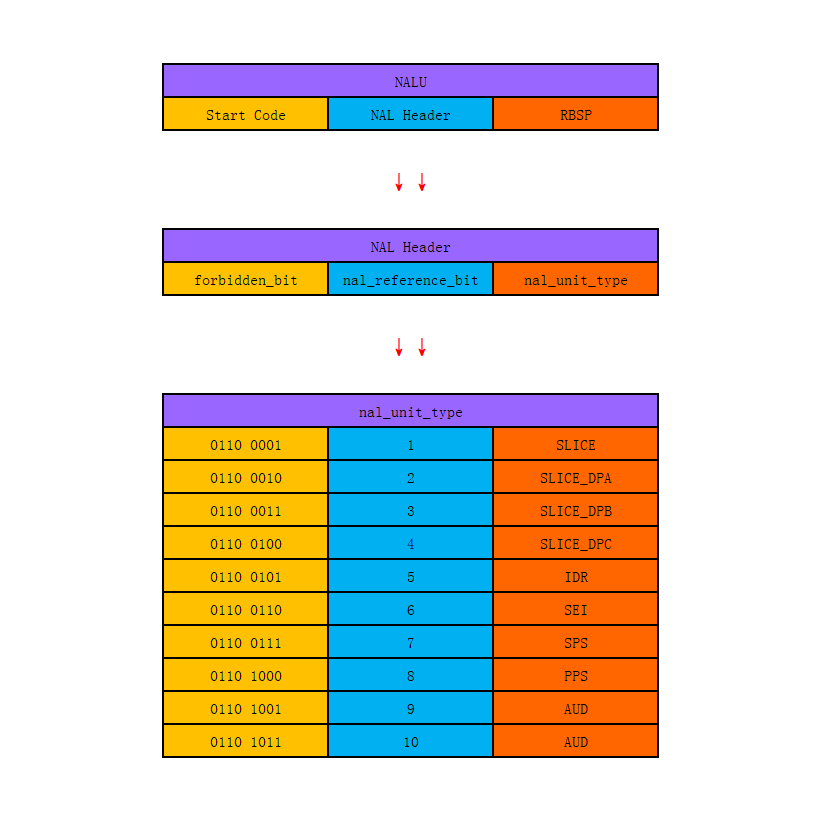

- 一个NAL单元包括起始码，NAL头，数据包三部分
- NALU以0x00000001作为起始码，占四个字节
- 我们一般将NALU中的数据包简称为RBSP（Raw Byte Sequence Packet/Payload，原始字节序列）
- 一段RBSP可以包含完整的帧数据（IDR，SLICE），也可以只包含由帧图像分割成的切片数据（SLICE_DPA，SLICE_DPB，SLICE_DPC）
- NAL头包括三部分数据：forbidden_bit，nal_reference_bit，nal_unit_type
- 第1位为禁止位，0表示正常，1表示错误，应当丢掉此单元
- 第2-3位为重要性指示位，数字越大越重要，网络繁忙时，可以丢掉重要性低的帧
- 第4-8位为单元类型位，表示帧的类型
从NALU中获取NAL_UNIT_TYPE
NALU中起始码占四个字节，禁止位+重要性位+NAL_UNIT_TYPE占一个字节
禁止位，重要性位一般都是固定的，所以根据第五个字节的数值就能判断出NAL_UNIT_TYPE的数值
NAL_UNIT_TYPE
- SLICE：非IDR帧完整切片，包括P帧，B帧，普通I帧，SP/SI帧
- SLICE_DPA：非IDR帧切片块A，切片介绍见下节
- SLICE_DPB：非IDR帧切片块B
- SLICE_DPC：非IDR帧切片块C
- IDR：IDR帧
- SEI：Supplementary Enhancement Information，补充增强信息，对图像数据进行补充描述
- SPS：Sequence Parameter Set，序列参数集，包含图像宽高等配置信息
- PPS：Picture Parameter Set，图像参数集，存储图像和算法相关参数
- AUD：帧分隔符，两个AUD之间是一个完整的帧，9表示后面的是非IDR帧，10表示后面的是IDR帧
切片
除了IDR帧，其它帧图像在NALU即不是以帧为单位存储的，也不是以宏块为单位存储的
一般以若干宏块组成一个切片，若干切片组成一帧图像，这些切片存储在不同的NALU中
如果图像的所有宏块，都包含在同一个切片中，这个切片就是SLICE型的
否则是SLICE_DPA，SLICE_DPB或SLICE_DPC型的
NALU序列顺序

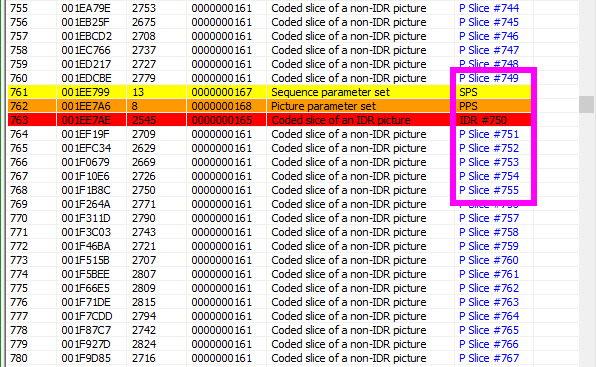

这是一个具有代表性的NALU序列，先是SPS和PPS单元来说明图像信息，接着是IDR给出参照帧完整图像，最后是若干Slice相对帧切片
我们以后做推流或者片段分析时，一段数据至少得包含SPS+PPS+IDR，才能完整还原一帧的图像
