【Android音视频开发】【012】Android中Camera的采集方向和预览方向

采集方向和预览方向有什么区别

安卓手机中，摄像头采集画面的方向，和我们预览的方向是不一致的

摄像头采集的数据一般是横向的，而人预览的方向一般为竖向的

摄像头的采集方向是固定的，不管我们怎么旋转手机，它都沿固定方向进行采集

如果我们想要采集数据能够被正确预览，就需要根据采集方向和屏幕旋转角度，对预览画面进行旋转

后置摄像头和前置摄像头预览时的区别

摄像头的“眼睛”看我们，和别人看我们的视角，是完全一样的，这个一样的视角就是摄像头的0度方向

但是我们自己预览则不同，预览是显示给自己看的，别人和摄像头看到的左边，实则是我们自己感知的右边

Android为了解决这个问题，默认是对前摄的预览画面进行了左右翻转的，而后摄的预览画面则是采集画面本身

手机正常摆放时，预览后摄画面需要旋转cameraOrientation的角度，而前摄则需要旋转360-cameraOrientation的角度，以弥补翻转带来的角度差

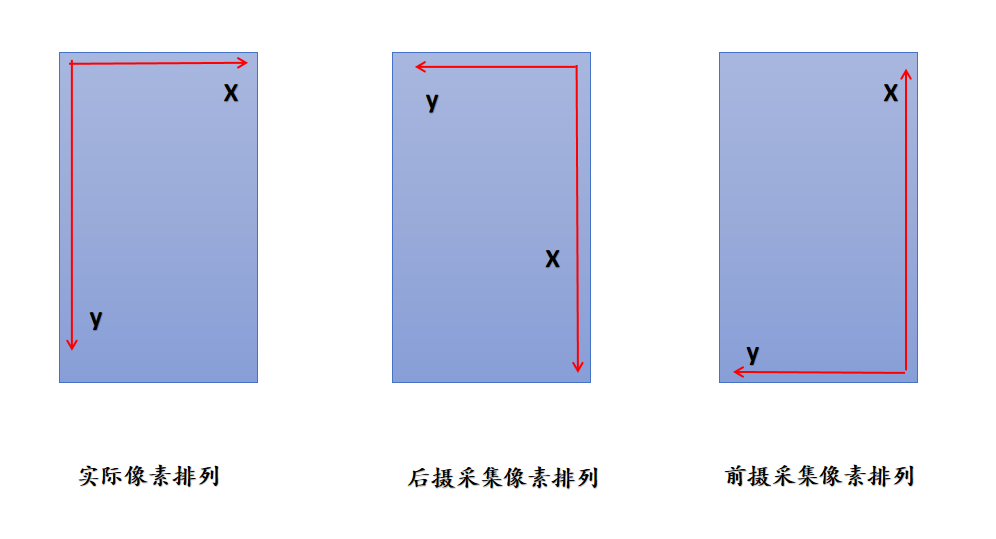

摄像头像素采集顺序

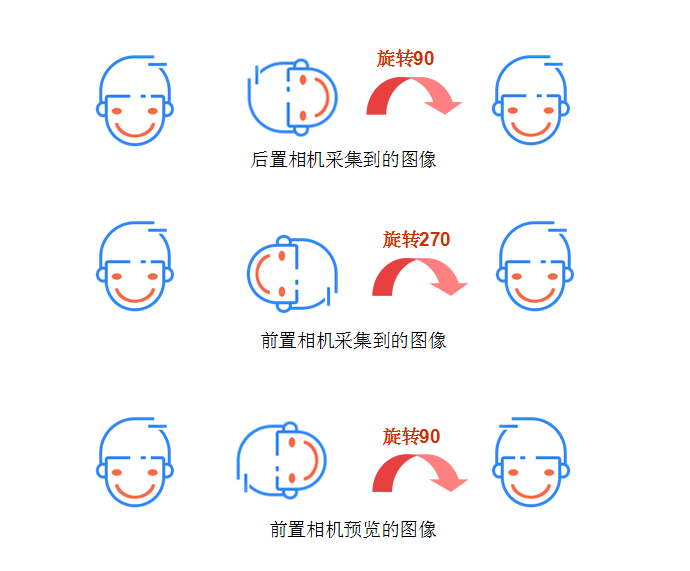

采集画面旋转为预览画面

注意，初始画面是以摄像头的0度视角来表示的，即手机正常摆放时，摄像头的“眼睛”看到的画面

各种角度的含义和参照规则

	//摄像头朝向，前摄或后摄
	int face = 0;
	face = Camera.CameraInfo.CAMERA_FACING_BACK;

	//摄像头采集方向，以数学方向，即逆时针方向作为正方向
	//手机正常摆放，摄像头眼睛看到的画面方向为0度方向
	int cameraOrientation = 0;
	Camera.CameraInfo info = new Camera.CameraInfo();
	Camera.getCameraInfo(face, info);
	cameraOrientation = info.orientation;

	//屏幕旋转角度，也是以数学方向，即逆时针方向作为正方向
	int displayRotation = 0;
	Activity activity = null;
	int displayRotationEnum = activity.getWindowManager().getDefaultDisplay().getRotation();
	if (displayRotationEnum == Surface.ROTATION_0)
	    displayRotation = 0;

	//对默认的预览画面进行旋转，得到正确的预览画面，这个参数适用于预览
	//要根据相机采集方向和屏幕旋转角度进行计算，前摄还要考虑左右翻转造成的影响
	//这个方法只旋转预览画面，不改变PreviewCallback中的回调帧数据
	int previewRotation = 0;
	Camera camera = null;
	camera.setDisplayOrientation(previewRotation);
	camera.setPreviewCallback(null);

	//对采集画面进行旋转，得到正确的保存画面，这个参数适用于保存图像或推流
	//要根据相机采集方向和屏幕旋转角度进行计算，前摄还要考虑左右翻转造成的影响
	//这个旋转会反映到PictureCallback和PreviewCallback的回调数据当中
	int frameRotation = 0;
	Camera.Parameters parameters = null;
	parameters.setRotation(frameRotation);
	camera.takePicture(null, null, null);

计算预览时的旋转角度

    //计算视频预览时，默认预览画面应该旋转的角度
    public static int getPreviewRotation(int face, int cameraOrientation, int displayRotation) {
        int previewRotation = 0;
        if (face == Camera.CameraInfo.CAMERA_FACING_BACK)
            previewRotation = (cameraOrientation - displayRotation + 360) % 360;
        else
            previewRotation = ((360 - cameraOrientation) - displayRotation + 360) % 360;
        return previewRotation;
    }

计算推流时的旋转角度

    //计算推流时，采集画面应该旋转的角度
    public static int getFrameRotation(int face, int cameraOrientation, int displayRotation) {
        int frameRotation = 0;
        if (face == Camera.CameraInfo.CAMERA_FACING_BACK)
            frameRotation = (cameraOrientation - displayRotation + 360) % 360;
        else
            frameRotation = (cameraOrientation - (360 - displayRotation) + 360) % 360;
        return frameRotation;
    }
