【高级UI】【010】使用贝塞尔曲线，绘制经过若干固定点的平滑曲线

前言

前篇我们已经见过贝塞尔曲线的功能，原理，公式，和推导过程

这节课我们来讲实际应用：如何通过贝塞尔曲线，绘制经过若干固定点的平滑曲线

首先，我们要明确需求，我们的目标是画一条平滑曲线，不是求一条贝塞尔曲线，经过所有点

可以是通过多条贝塞尔曲线来拼接成一条平滑曲线

然后，经过若干点的贝塞尔曲线，可能是有无数条的，并不是唯一解

所以我们的目标，是找一个简单的方案，能画出平滑曲线就行

并不是由曲线上的点，求一个万能的曲线公式，千万别弄错了

方案

• 每两个点之间画一条贝塞尔曲线，然后所有曲线连接成一条平滑曲线（之所以这么设计，是因为这个想法最简单）
• 多条曲线想要连成一条平滑曲线，那么在曲线交点，也就是顶点两侧，曲线的斜率或切线方向，一定得是一致的
• 我们就用x方向，作为所有顶点处，曲线切线的方向（之所以这么设计，是因为这样最简单）
• 第一个控制点，一定在起点切线上，最后一个控制点，一定在终点切线上（贝塞尔曲线特性决定的）
• 选用三阶贝塞尔曲线，在起点和终点切线上，随便选个点作为控制点（之所以这么设计，是因为这样最简单）
• 让曲线两端，控制点到顶点的距离相等（这样曲线就比较匀称，不会出现很突兀的情况）
• 画出所有顶点之间的贝塞尔曲线，得到最终的平滑曲线

流程示意图

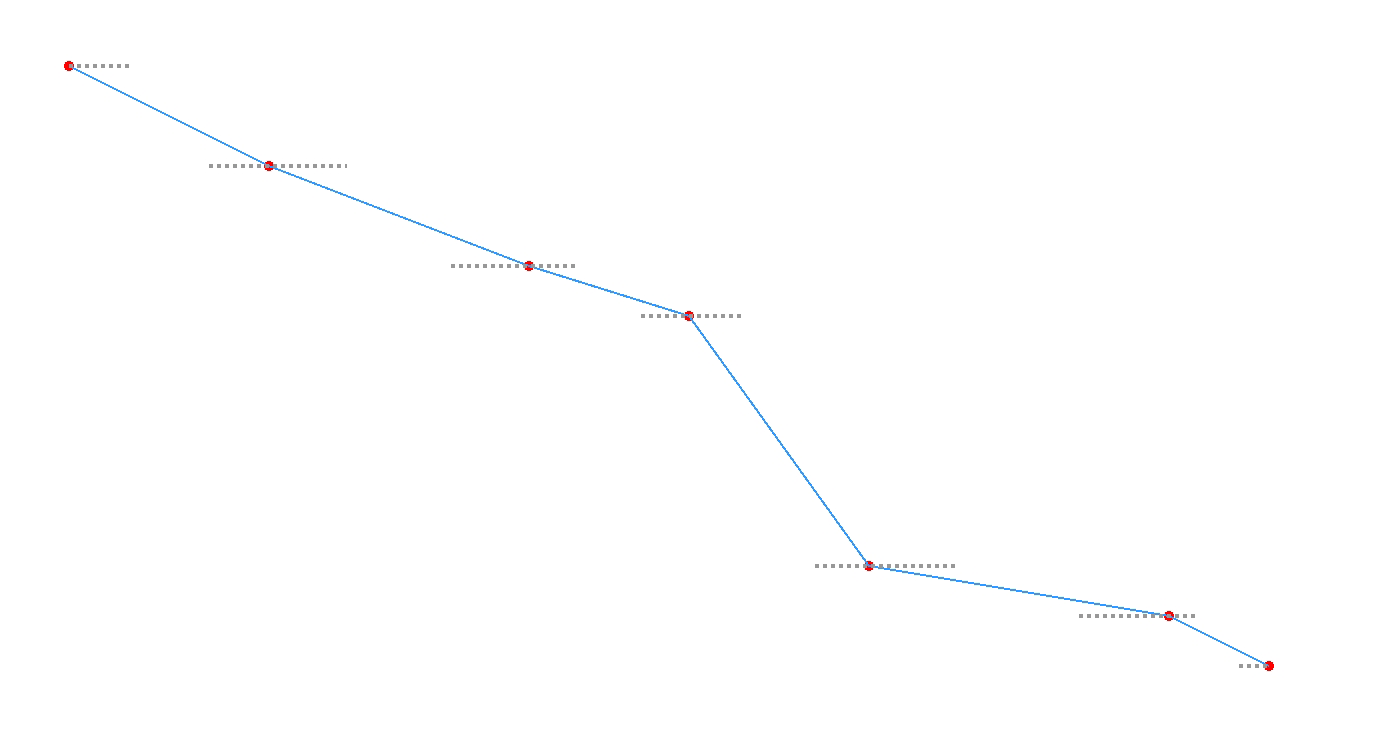

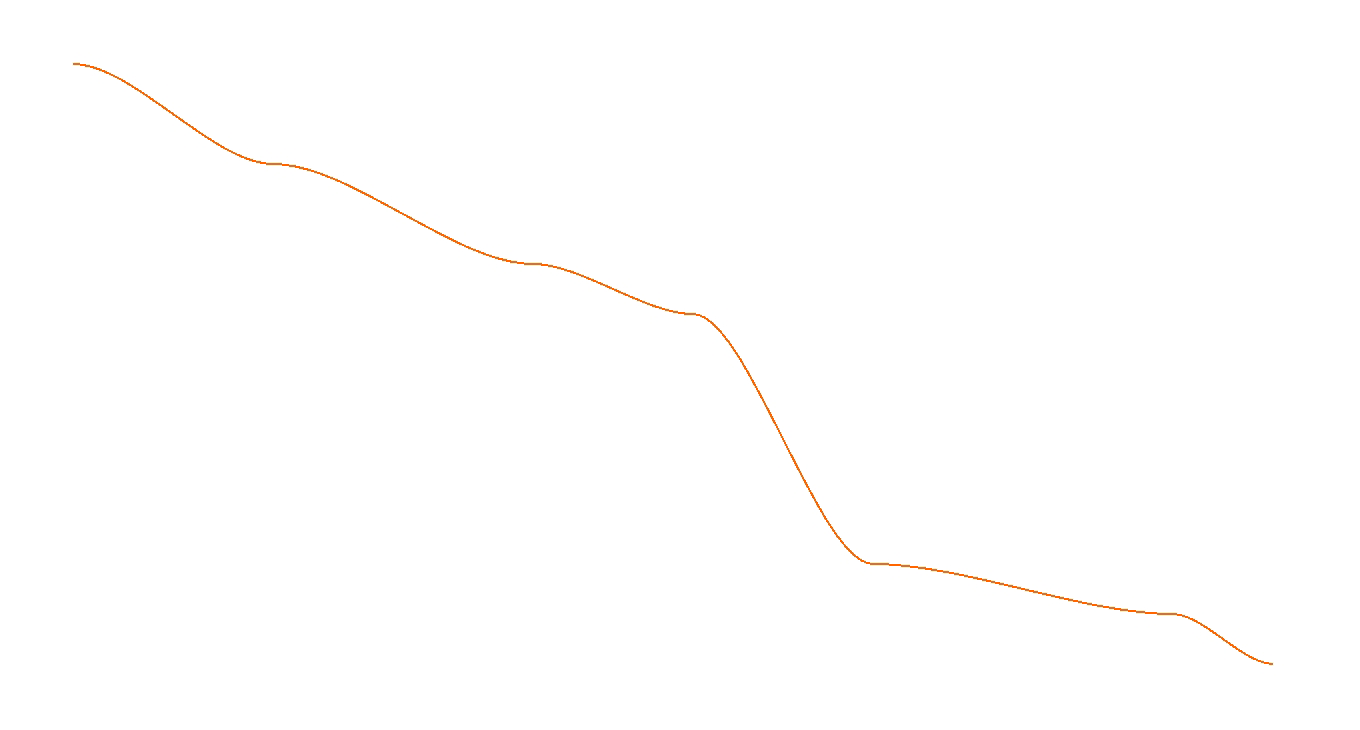

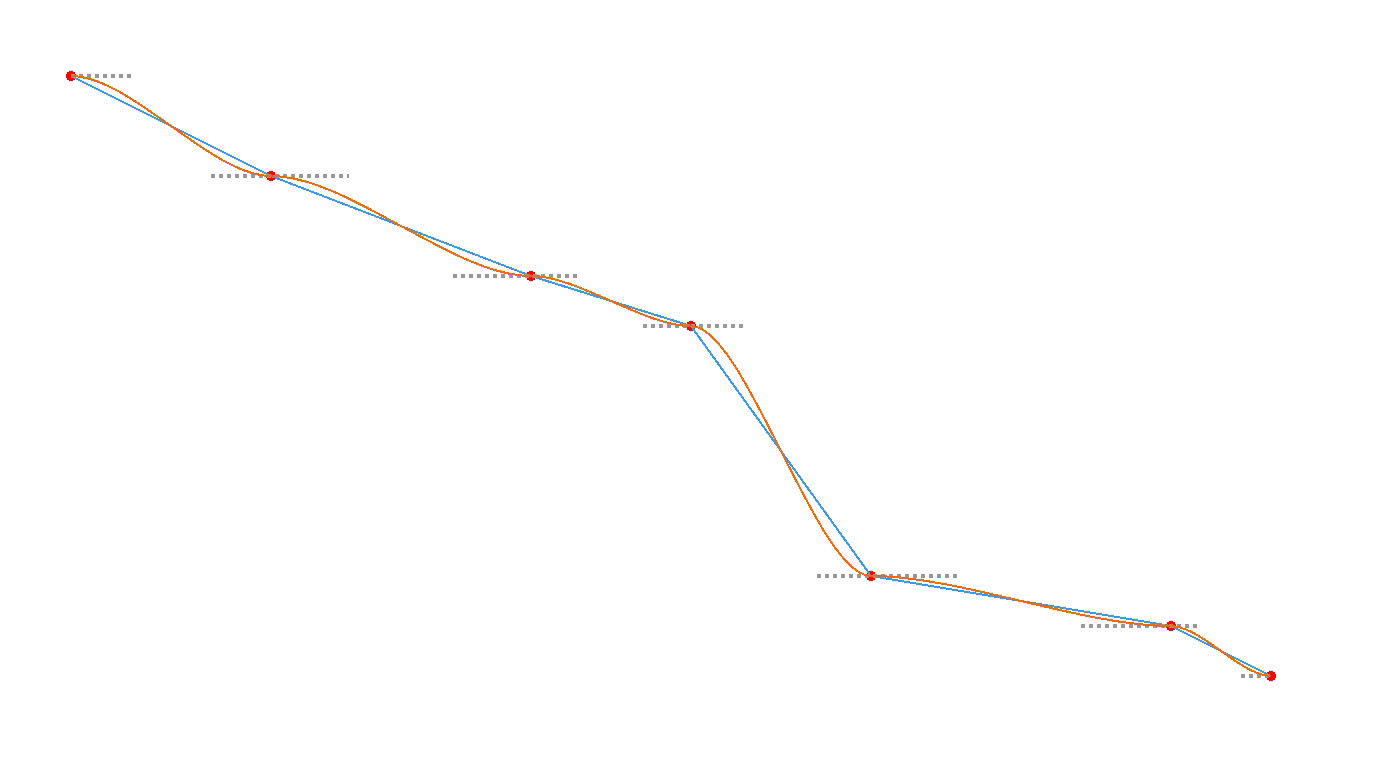

确定切线和控制点 画三阶贝塞尔曲线 最终结果 方案说明

• 由于所有切线方向，都是沿x方向，看起来会像是沿x方向的波形图，所以实际应用中，最好是根据数据实际走向来确定切线方向
• 控制点离顶点越近，曲线越接趋于直线
• 控制点离顶点越远，曲线越接趋于波形
• 两端控制点离顶点距离，相差越小，曲线越对称（我们是完全相等，则完全对称）

Android平滑曲线绘制代码

	package com.android.architecture;

	import android.content.Context;
	import android.graphics.Canvas;
	import android.graphics.DashPathEffect;
	import android.graphics.Paint;
	import android.graphics.Path;
	import android.util.AttributeSet;
	import android.view.View;

	import com.easing.commons.android.value.color.Colors;
	import com.easing.commons.android.value.measure.FPos;

	import java.util.ArrayList;
	import java.util.List;

	@SuppressWarnings("all")
	public class BezierCurve extends View {

	    final List posList = new ArrayList();

	    final List controlPosList = new ArrayList();

	    final Paint posPaint = new Paint();
	    final Paint linePaint = new Paint();
	    final Paint tangentPaint = new Paint();
	    final Paint bezierPaint = new Paint();

	    public BezierCurve(Context context) {
	        this(context, null);
	    }

	    public BezierCurve(Context context, AttributeSet attributeSet) {
	        super(context, attributeSet);
	        init(context, attributeSet);
	    }

	    protected void init(Context context, AttributeSet attributeSet) {
	        //创建初始点
	        posList.add(new FPos(100, 100));
	        posList.add(new FPos(300, 200));
	        posList.add(new FPos(560, 300));
	        posList.add(new FPos(720, 350));
	        posList.add(new FPos(900, 600));
	        posList.add(new FPos(1200, 650));
	        posList.add(new FPos(1300, 700));
	        //初始化点画笔
	        posPaint.setColor(Colors.RED);
	        posPaint.setStrokeWidth(10);
	        posPaint.setStyle(Paint.Style.STROKE);
	        posPaint.setStrokeCap(Paint.Cap.ROUND);
	        //初始化折线画笔
	        linePaint.setColor(Colors.LIGHT_BLUE);
	        linePaint.setStrokeWidth(2);
	        linePaint.setStyle(Paint.Style.STROKE);
	        //初始化切线画笔
	        tangentPaint.setColor(Colors.LIGHT_GREY);
	        tangentPaint.setStrokeWidth(4);
	        tangentPaint.setStyle(Paint.Style.STROKE);
	        tangentPaint.setPathEffect(new DashPathEffect(new float[]{4, 4}, 0));
	        //初始化曲线画笔
	        bezierPaint.setColor(Colors.ORANGE);
	        bezierPaint.setStrokeWidth(2);
	        bezierPaint.setStyle(Paint.Style.STROKE);
	        //计算控制点
	        final float ratio = 0.3F;
	        for (int i = 0; i
