【高级UI】【016】Canvas特效之XferMode

命运之手发布时间：2021-11-05 11:31:48 ，浏览量：5

什么是XferMode

XferMode全称TransferMode，可翻译为像素转换模式，或色彩混合模式

它指定了，在一个已存在的目标图形上（DST），再绘制一个新图形（SRC），两个图形的像素如何进行混合，形成新的像素

XferMode目前只有一个实现类PorterDuffXfermode，它通过PorterDuff.Mode算法来决定像素如何进行混合

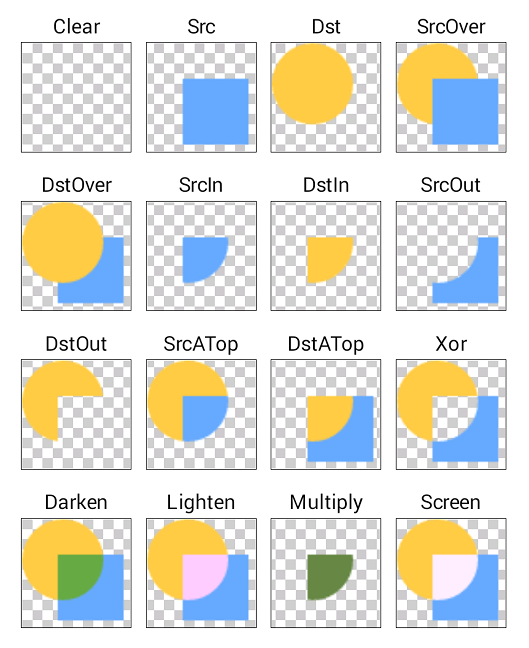

关于这个模式，我们前面在讲Shader时，有详细说明，各种Mode的效果如下

在这里插入图片描述

PorterDuff.Mode算法原理

XferMode的使用方法非常简单，一行代码即可

为Paint设置一个PorterDuffXfermode，之后用它绘制的图形，都会应用该效果


	paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));

但是在实际应用中，PorterDuffXfermode的效果往往和我们预期的不一样

这是因为，很多人没有真正理由PorterDuff.Mode算法的工作原理

上面的示意图，只是一种最简单的情景，画SRC的时候，Canvas是全透明的，上面只有DST一个图形元素

实际上，SRC并不是和DST做像素运算，而是和Canvas上已经存在的所有像素做运算

当Canvas上除了SRC还有其它图形，或者Canvas不是全透明，SRC本身有透明度时，光靠上面的示意图就不够了

我们只有通过PorterDuff.Mode的具体算法公式，才能想象出最终的混合图形是什么样的

其实PorterDuff.Mode的算法公式非常简单，去源码里面看一下对应Mode的注释就知道了

以PorterDuff.Mode.SRC_IN为例，它的公式如下


	float alpha_out = alpha_src * alpha_dst;
	float color_out = color_src * alpha_dst;

第一行公式决定了最终像素的透明度，第二行公式决定了最终像素的色彩值

注意，这里的color公式，适用于RGB每个色彩分量，alpha和color的范围均为0-255

这里的乘法是一种简写，实际是要拿乘积再除以255，否则255*255，乘积就超过了255的范围了

PorterDuffXfermode与Layer的组合使用

很多时候，我们只希望SRC与DST进行运算，保持Canvas上其它的图形不变

这时我们就需要使用到Canvas的图层功能了

我们只需要新建一个Layer，在此Layer上面绘制DST和SRC，之前已存在的图形，就不会参与像素运算了

PorterDuffXfermode实现圆角图片


	package com.android.architecture;

    import android.content.Context;
    import android.graphics.Bitmap;
    import android.graphics.BitmapFactory;
    import android.graphics.Canvas;
    import android.graphics.Color;
    import android.graphics.Paint;
    import android.graphics.PorterDuff;
    import android.graphics.PorterDuffXfermode;
    import android.graphics.Rect;
    import android.util.AttributeSet;
    import android.view.View;

    public class RoundImageView_SrcIn extends View {

        //圆角矩形
        Bitmap dst;
        //真实图像
        Bitmap src;

        public RoundImageView_SrcIn(Context context) {
            this(context, null);
        }

        public RoundImageView_SrcIn(Context context, AttributeSet attrs) {
            super(context, attrs);
            src = BitmapFactory.decodeResource(getResources(), R.drawable.de_ma, null);
            dst = BitmapFactory.decodeResource(getResources(), R.drawable.round_rect, null);
            setLayerType(View.LAYER_TYPE_SOFTWARE, null);
        }

        @Override
        protected void onDraw(Canvas canvas) {
            canvas.drawColor(Color.argb(255, 150, 150, 150));
            canvas.saveLayer(0, 0, 9999, 9999, null);
            Paint paint = new Paint();
            canvas.drawBitmap(dst, new Rect(0, 0, dst.getWidth(), dst.getHeight()), new Rect(100, 100, 600, 500), paint);
            paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
            canvas.drawBitmap(src, new Rect(0, 0, src.getWidth(), src.getHeight()), new Rect(100, 100, 600, 500), paint);
        }
    }

Canvas背景在这里插入图片描述 DST图形 SRC图形最终结果
