X64位-汇编语言-汇编补丁-参数传递-堆栈对齐

  进行任意软件的汇编补丁开发，需要对汇编语言有一定程度的了解，本人在补丁开发过程中，经常遇到各类问题，究其根本还是源于对汇编的一些规则了解不够，本文整理X64位汇编，为大家做参考。

1.32位指令区别

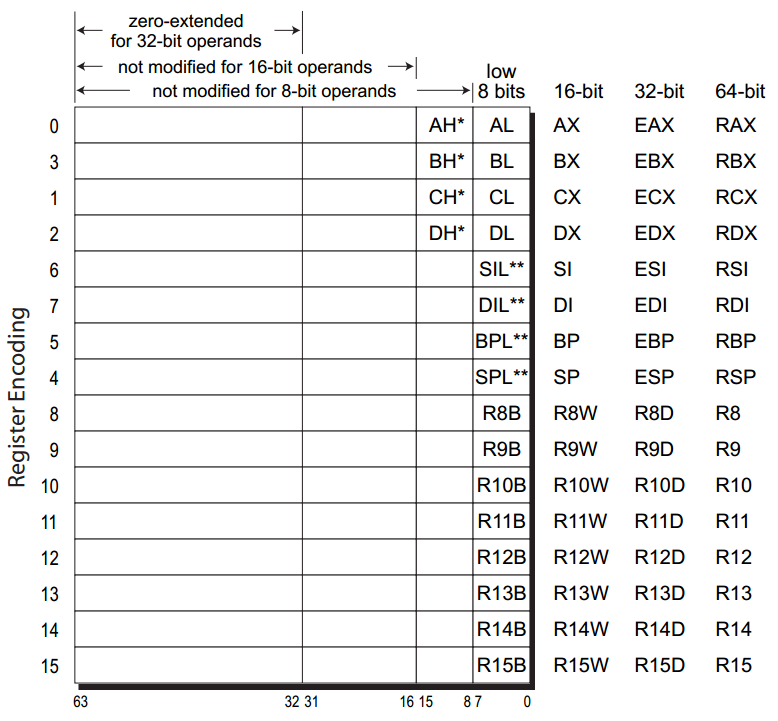

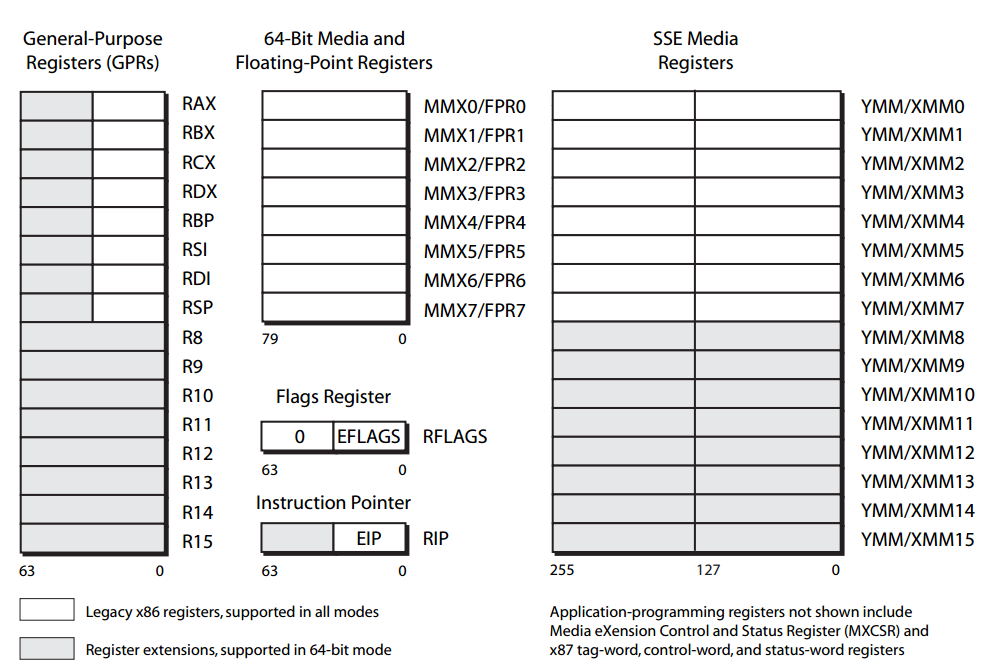

  64位指令集是在32位指令集上的扩展和发展，EIP扩展为RIP，EFLAGS扩展为RFLAGS。浮点栈寄存器没有变化，多媒体寄存器多个8个寄存器。如下图所示：   64位模式下对通用寄存器的高低位访问，对于通用寄存器分别在8位，16位，32位和64位下其访问的名称，这里主要重点提一下R8-R15的寄存器，分别在尾部加入B，W，D来表示高低位，（B - byte //1字节，W - word //2字节，D - dword //4字节）如下图所示：   如果操作数是8位或者16位，其高位不修改，当使用32位时则会零扩展，也就是高4字节默认会被影响修改为0：

zero-extend for 32-bit operands   //32位操作数使用了零扩展
not modified for 16-bit operands  //16位操作不影响
not modified for 8-bit operands   //8位操作不影响

2.64位指令文件执行

  比如在VS2015 64位命令行环境，输入如下指令，进行编译和链接：

ml64 /c HelloWord64.asm
link /subsystem:windows /entry:start HelloWord64.obj

3.64位调用约定

  使用四寄存器的fastcall调用约定，堆栈平衡由调用者处理，同时为了保证程序的正常运行，需要预留32（4*8）字节的空间，如果函数内部，其寄存器如果不够用了，那么一定会需要将寄存器中的参数保存到堆栈中。

RCX - 参数一
RDX - 参数二
R8  - 参数三
R9  - 参数四
剩余的参数依次入栈
返回值使用RAX寄存器

  函数内部：

sub rsp,20h  ;开辟空间用于保存参数
mov [rsp+0],rcx
mov [rsp+8],rdx
mov [rsp+10h],r8
mov [rsp+18h],r9

;.... 函数内部逻辑
add rsp,20h

  相对于自己开辟空间保存寄存器，这里rcx保存的位置是[rsp+8],因为[rsp+0]的位置的返回地址。当有函数调用时，必须要提供这个预留空间（就算没有参数传递），否则不遵守这个规则，程序有空崩溃，因为函数调用者不提供这个预留空间，当函数内部有使用时很容易就蹦，没使用就又会一切正常。

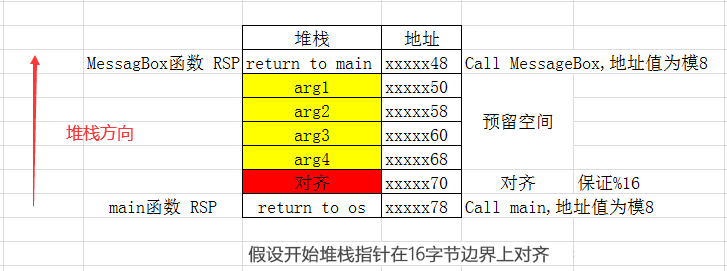

4.当调用子函数时,堆栈指针RSP必须在16字节边界对齐上

  64位CPU规定，把一个n字节的数据放到栈里面，栈地址必须模n，而现在16字节的话意味着需要模16，如何判断一个地址是模16呢，其实就看最低位是不是0就可以。每进入一个函数，Call指令自动抬了一个8位空间用于保存返回指令，再抬一个8位空间，RSP就是16位对齐了，如果不这么遵守，那么当遇到多媒体指令的时候就很容易蹦了。

5.子函数开始预留空间计算

  以六参数为例，预留空间是0x20字节，额外参数空间0x10字节，临时变量参数空间0x10字节，如下所示：

预留空间       0x20字节
调用参数空间   0x10字节  //预留空间4个参数,如果某函数最多需要传递6个参数,那么还需开辟2个参数的空间
局部参数空间   0x10字节  //两个参数
-------------------------
              0x40 字节  -对齐->  0x48字节

  参数五和参数六，这里不能使用push来压栈，因为这里使用push来压栈，那么其参数数值就会在预留空间的上面，而我们需要的是在预留空间的下面，所以此时只能自己手动进行mov。

extern MessageBoxA:proc
extern ExitProcess:proc

includelib user32.lib
includelib kernel32.lib

.data
body db 'Hello World!',0
capt db 'x64',0

.code
start proc
	sub rsp,8     ;;将堆栈指令对齐到偶数16字节边界
	sub rsp,20h
	xor r9d,r9d   ;参数四
	lea r8,capt   ;参数三
	lea rdx,body  ;参数二
	xor ecx,ecx   ;参数一
	call MessageBoxA
	add rsp,28h
	xor ecx,ecx
	call ExitProcess
start endp
end

6.总结

1.传递给函数的前四个参数放在RCX,RDX,R8和R9寄存器中
2.调用者的职责是在运行时分配至少32字节的预留空间,以便调用的函数可以选择在此区域保存寄存器参数
3.当调用子函数时,堆栈指针RSP必须在16字节边界对齐上
