手写数字识别问题（2）——利用matlab搭建GUI界面

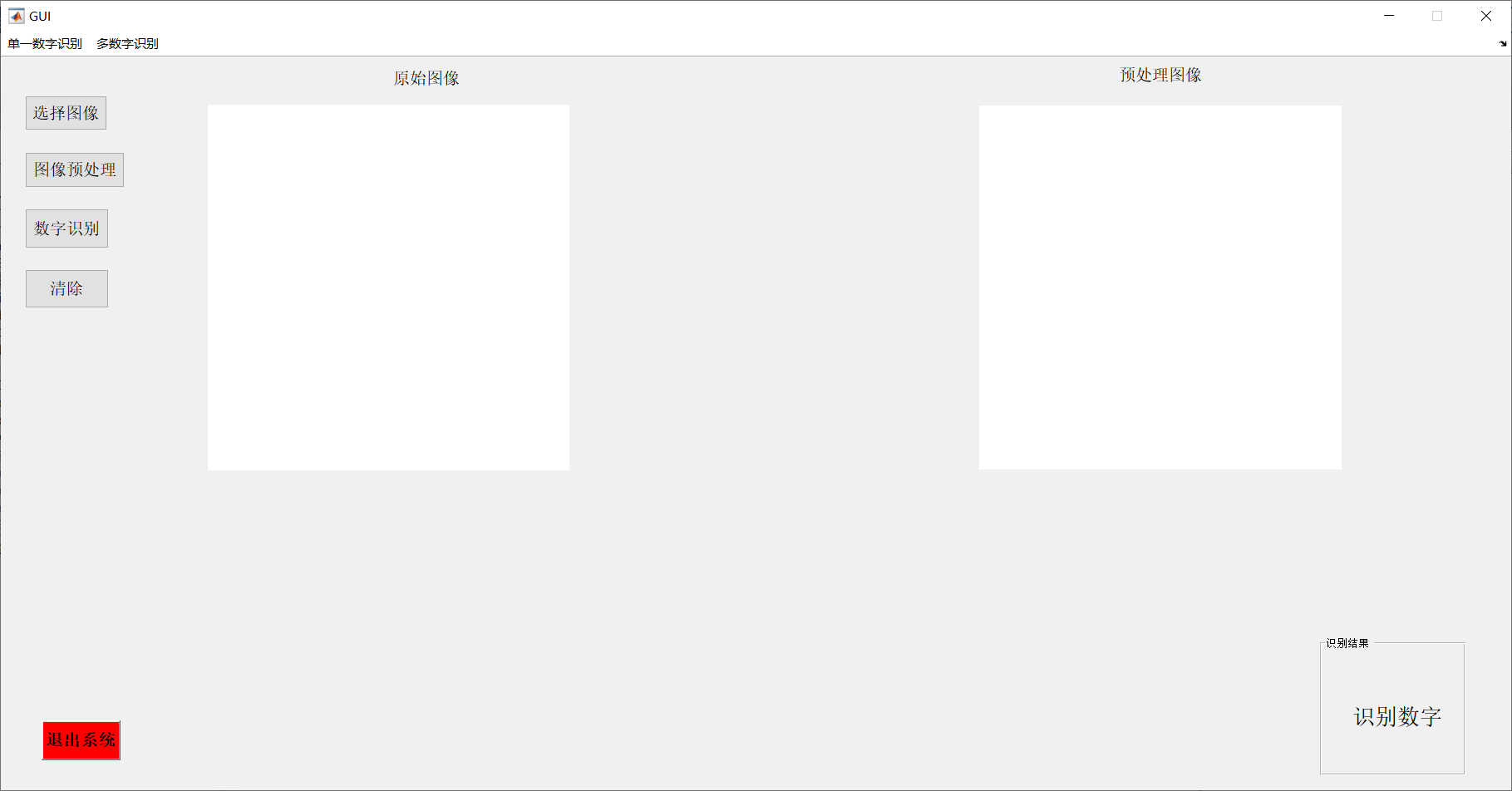

经过GUI的学习（详见博客：https://blog.csdn.net/didi_ya/article/details/105357279 ），小白逐渐了解了MATLAB的GUI界面及其搭建。下面是我自己搭建的手写数字识别GUI界面。 单一数字识别 多数字识别 下面进行一下详细介绍。具体各个按钮和Tag键的含义这里就不详细介绍了，详见：MATLAB之GUI界面介绍与搭建 这里主要介绍一下句柄调用，多菜单使用以及其他操作。

菜单1——单一数字识别

1.按钮创建及回调

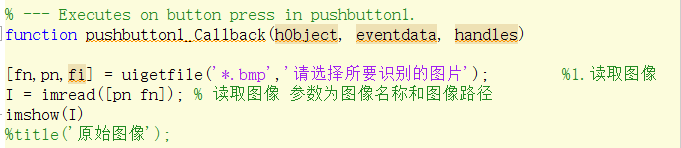

.m文件中原始函数函数不做任何改变，在GUI界面中新建四个按钮，右键“查看回调”——>“callback”,进入按钮的函数体内， 这样就可以当按下按钮pushbutton1时，打开图像了。 其他按钮的回调函数设置与其类似，这里不再赘述，需要注意的是： 由于后面的回调需要用的图像I，因此，在该函数内加一条语句，使其变成全局变量：

global I

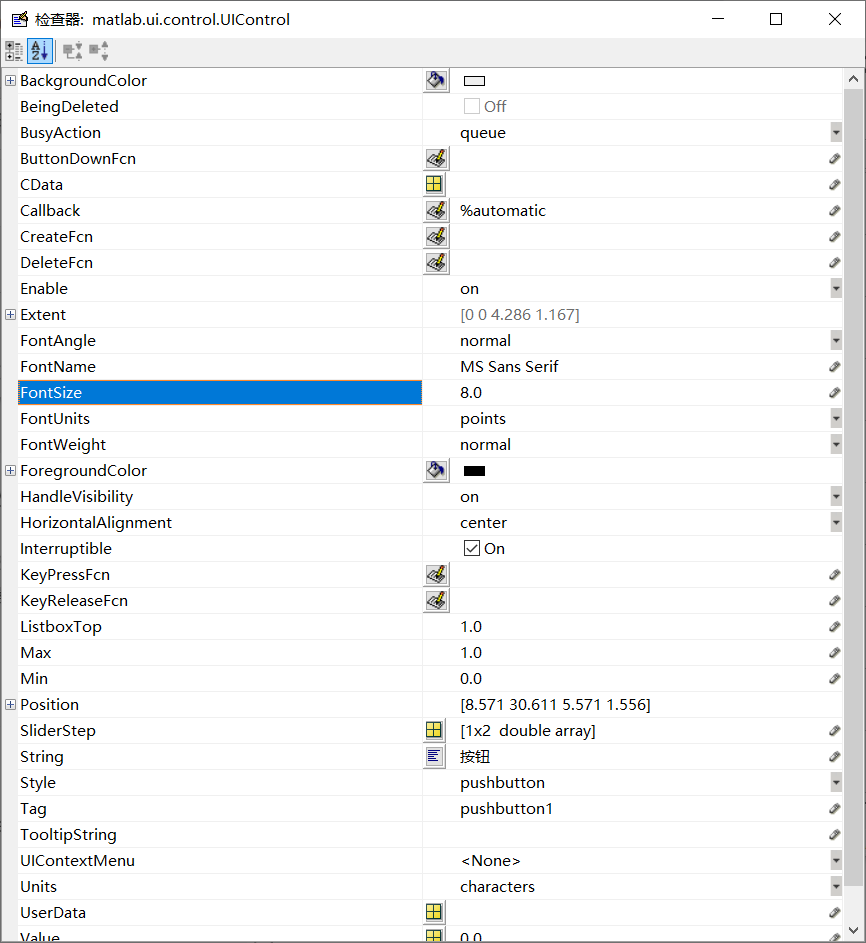

（注：按钮名称的修改为双击按钮，修改其FondSize和String即可）

2.坐标轴创建及回调

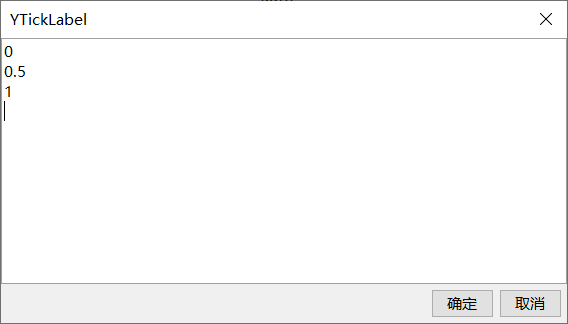

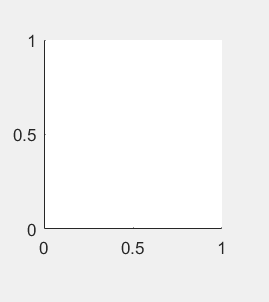

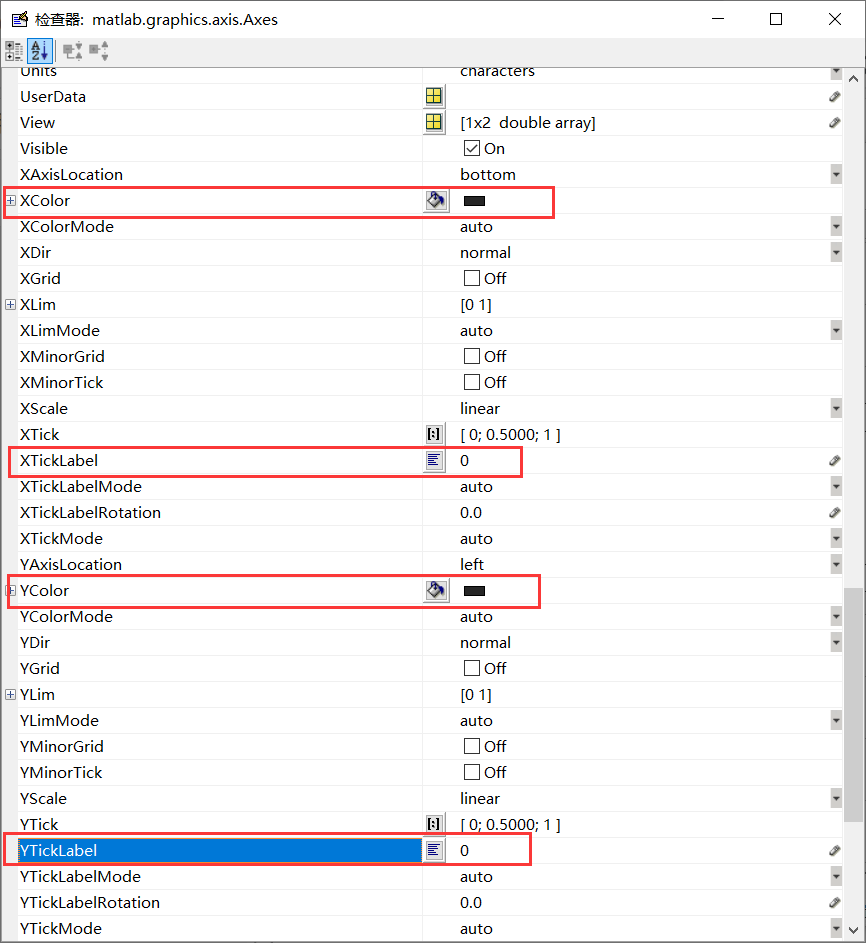

GUI界面中创建坐标轴，如图所示： 其显示界面如图所示： 那么如何将其坐标轴都隐藏掉呢？ 这里，介绍一下， 首先，双击打开“XTickLabel”、“YTickLabel”, 将内容全部删除。然后将“XColor”、“YColor”设置成白色。

ok，完成。

3.按钮与坐标轴联合

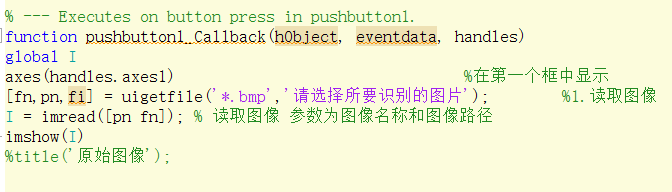

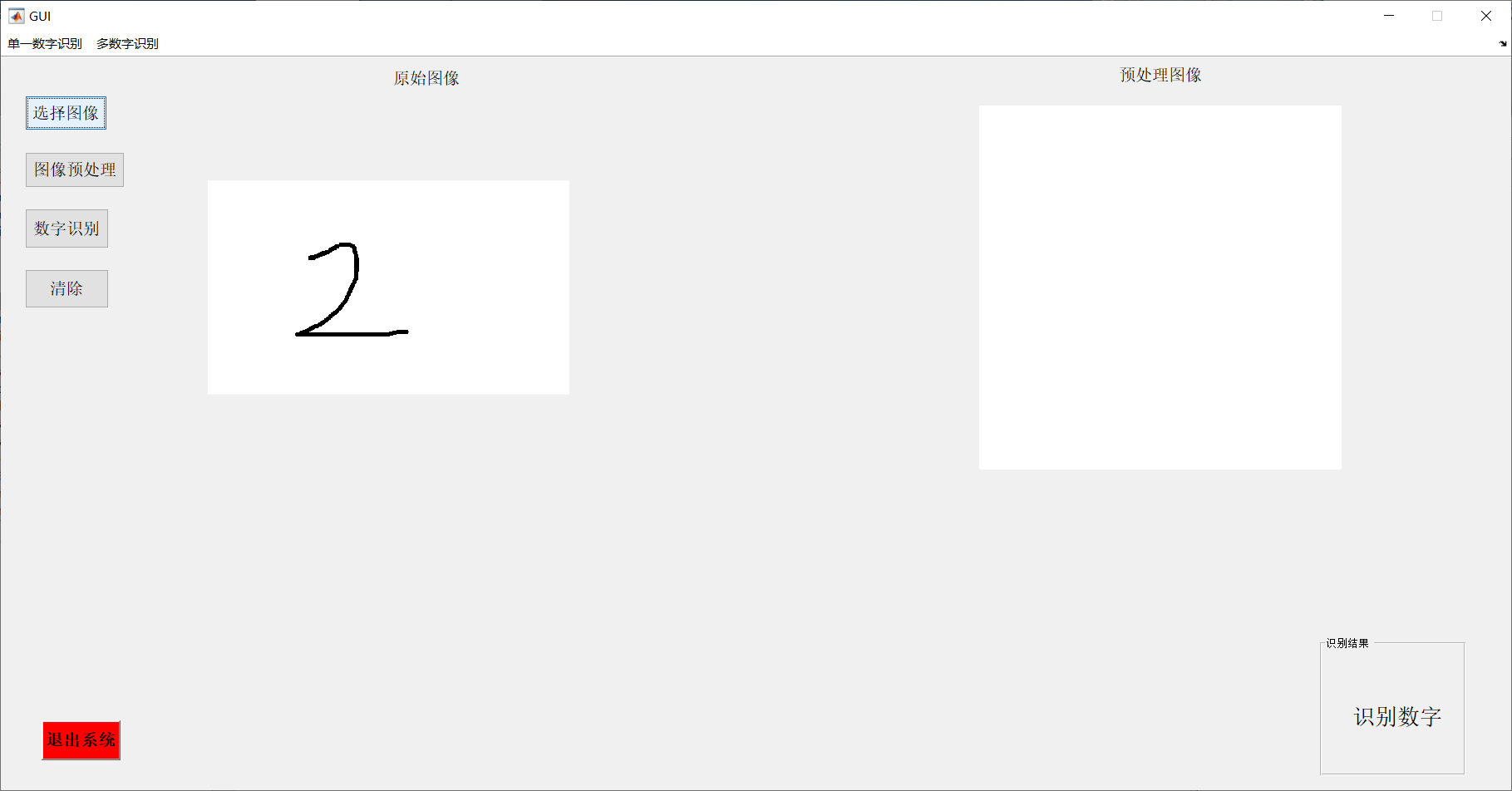

既然我的pushbutton1读取了图像，那么我想要显示图像。如果不进行任何操作，你就会发现，坐标轴与按钮不同步。那么，如何将坐标轴设置与按钮同步呢？ 这里在pushbutton1中加入语句：

axes(handles.axes1)

如图， ok！

4.清除按钮

这里我设置了清除按钮，清除按钮的作用是： 清除掉读取的图片，清除掉显示的图像及数字等等。 清除按钮的语句为：

try
    delete(allchild(handles.text1));
    delete(allchild(handles.axes1));
    delete(allchild(handles.axes2));
    set(handles.text1,'String','');%设置字符串text1为空
end

text1是这里的静态数字——“识别数字” “识别结果”为“面板”，可在右边找到。

5.退出按钮

退出按钮用于退出系统，语句为：

close(gcf);

6.多菜单栏

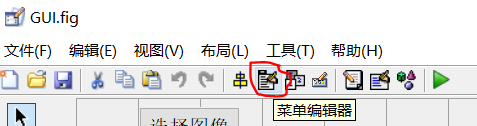

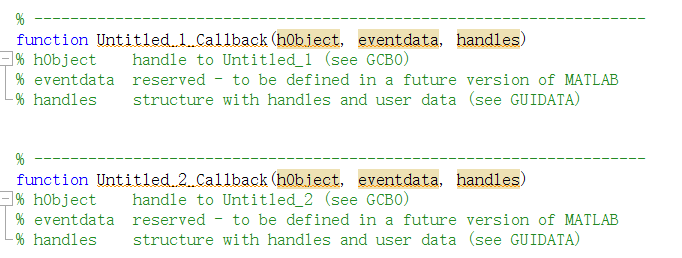

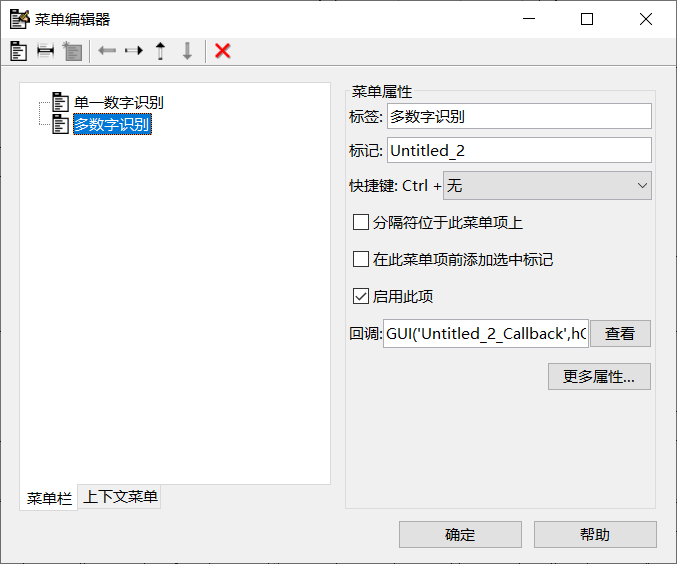

点击“菜单编辑器”即可进入。 在这里，可以设置标签，标记，启用此项，等等。如下图所示。 点击回调——>查看,即可查看.m文件中的回调函数。

7.创建菜单2的一些项

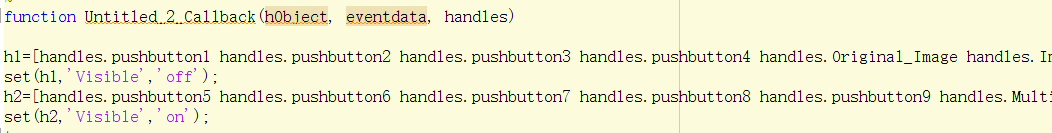

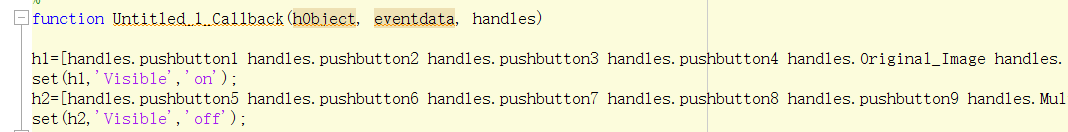

同样在原始GUI界面上进行创建，不过，要把Visable选项改为“off”，如下图所示。 其他按钮和坐标轴创建与上述类似。 创建完成后，你会发现，GUI界面混乱不堪，不要着急，慢慢整理。 首先，进入菜单栏的回调函数，进行设置。 在Untitled_1_Callback中，将想要在界面1中显示的设置为on，将想要在界面2中显示的设置为off 如图所示： 而Untitled_2_Callback恰恰相反， 这样就可以做到，点击菜单1即可显示想要在菜单1中显示的内容了。

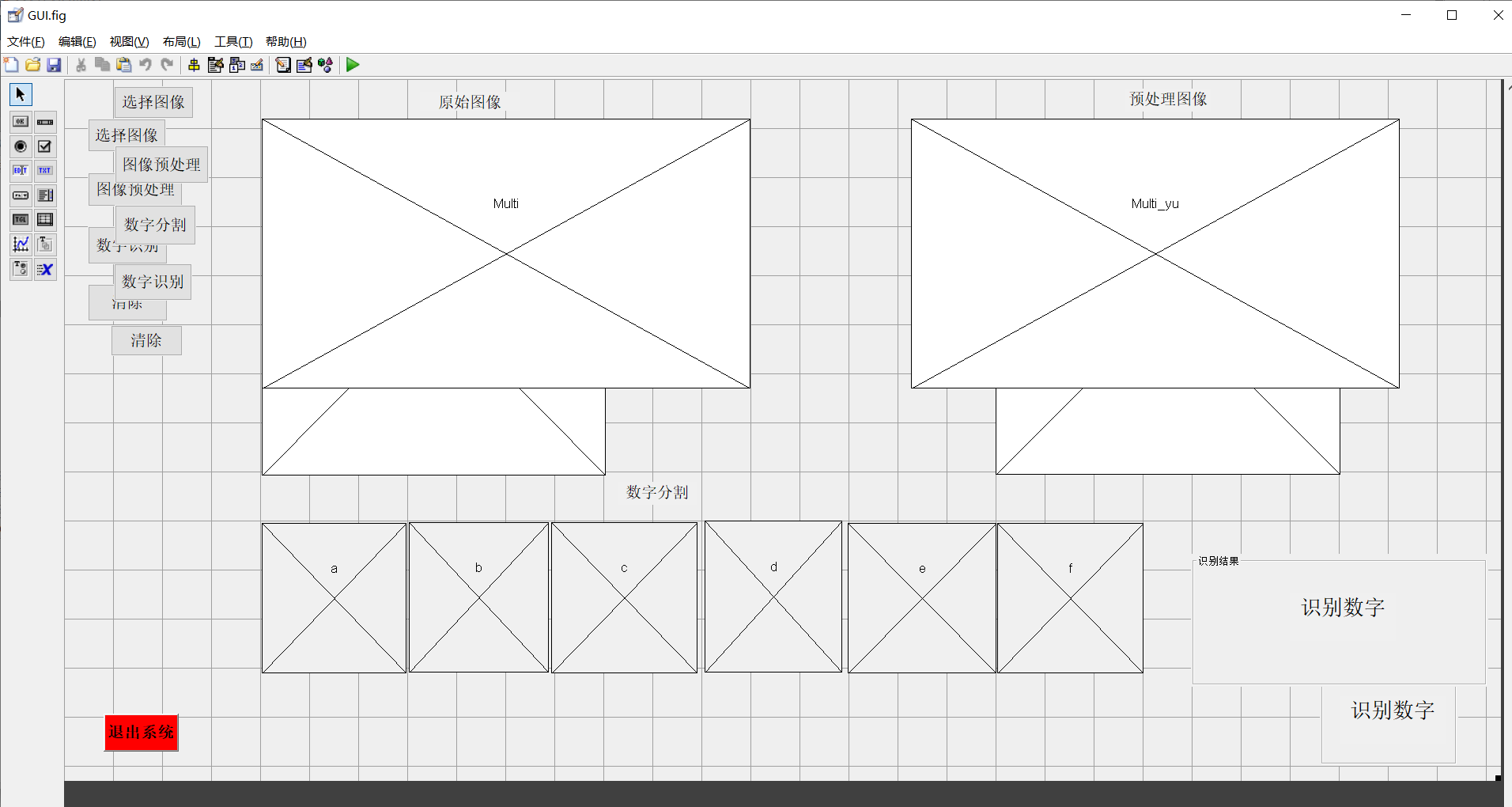

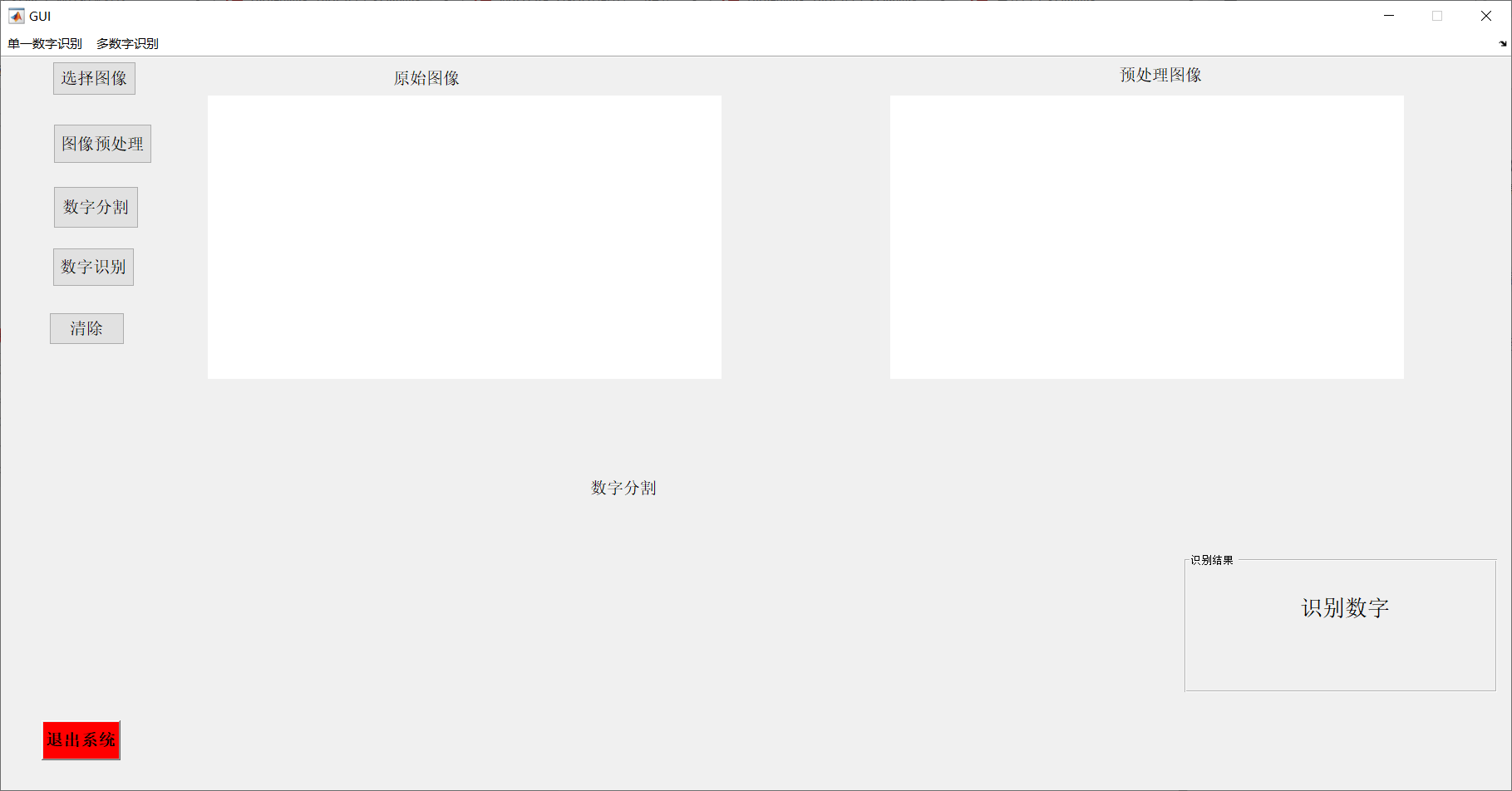

将所有都完后，大概示意图如图所示： 这时，会发现一个问题： 你如果打开了一张图像，然后再点击另一个菜单，这张图像不会消失，而是会一直在GUI界面上显示。要解决这一问题，必须在菜单栏回调函数后加几行语句，进行删除， 如在Untitled_1_Callback后加

try
    delete(allchild(handles.Multi));
    delete(allchild(handles.Multi_yu));
    delete(allchild(handles.a));
    delete(allchild(handles.b));
    delete(allchild(handles.c));
    delete(allchild(handles.d));
    delete(allchild(handles.text6));
end

这样，我的Untitled_1_Callback如下：

function Untitled_1_Callback(hObject, eventdata, handles)

h1=[handles.pushbutton1 handles.pushbutton2 handles.pushbutton3 handles.pushbutton4 handles.Original_Image handles.Image_Preprocessing handles.uipanel1 handles.text1];
set(h1,'Visible','on');
h2=[handles.pushbutton5 handles.pushbutton6 handles.pushbutton7 handles.pushbutton8 handles.pushbutton9 handles.Multi handles.Multi_yu handles.uipanel2 handles.text2 handles.text6];
set(h2,'Visible','off');
try
    delete(allchild(handles.Multi));
    delete(allchild(handles.Multi_yu));
    delete(allchild(handles.a));
    delete(allchild(handles.b));
    delete(allchild(handles.c));
    delete(allchild(handles.d));
    delete(allchild(handles.text6));
end

这样就可以及时把想要删除的东西去掉。 还有一个地方没有讲到——数据传递

set(handles.text2,'String',endresult);%将endresult赋值给handles.text2
guidata(hObject,handles);%保存handles结构体

这条语句用于给静态文本赋值，并保存handles结构体（在我的程序中，用于给识别后的数字赋值并保存） ok！大功告成！

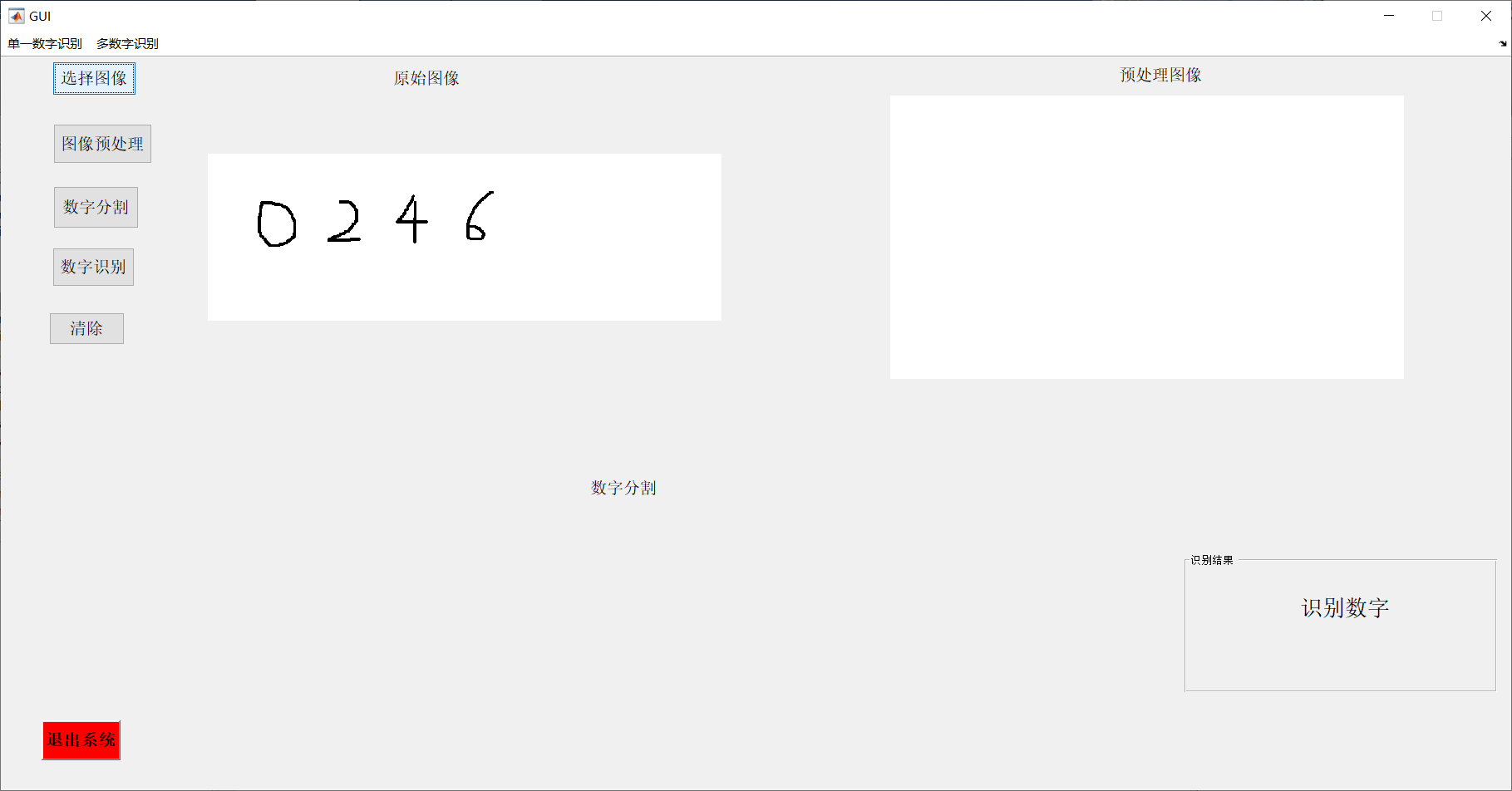

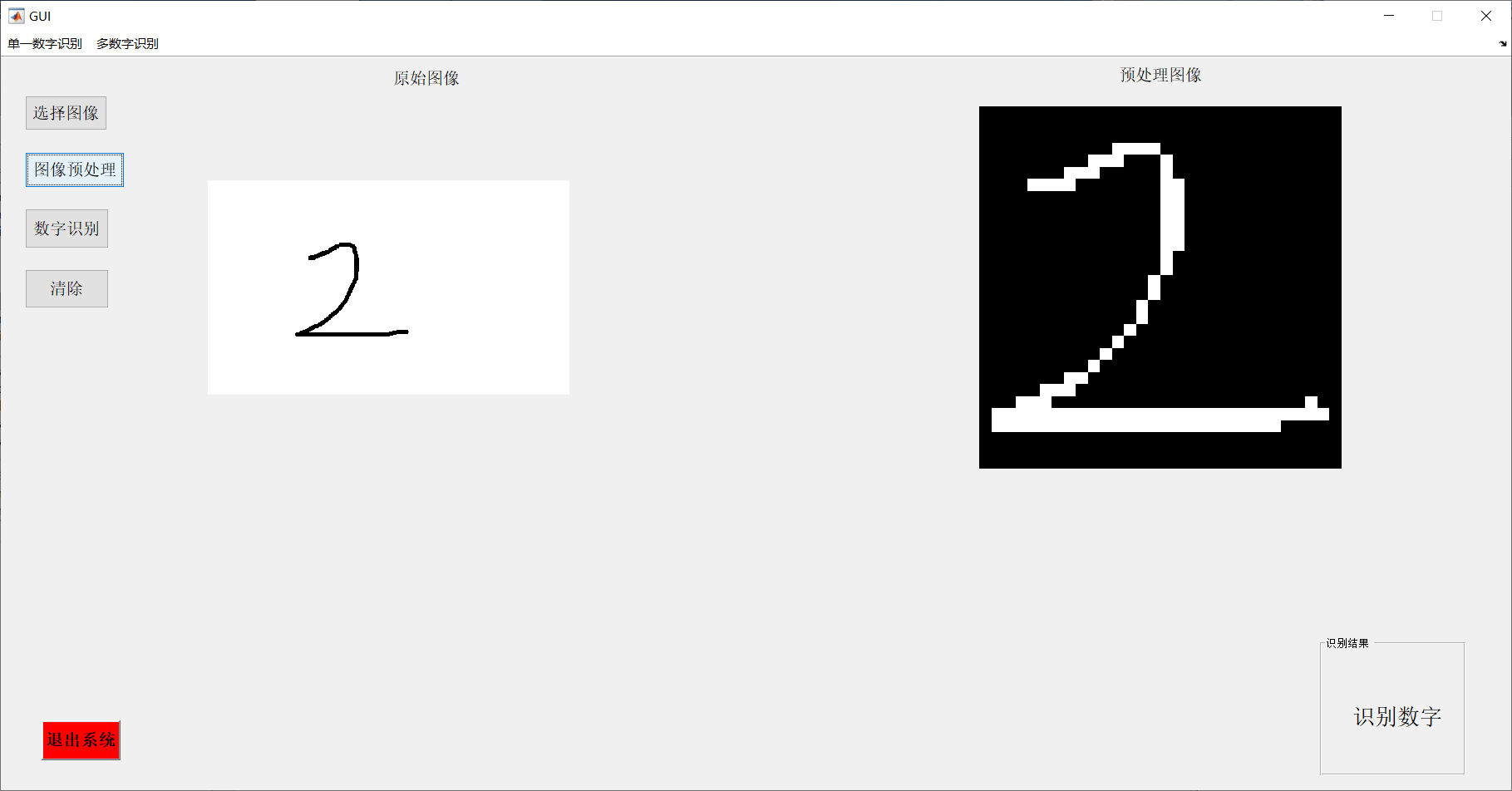

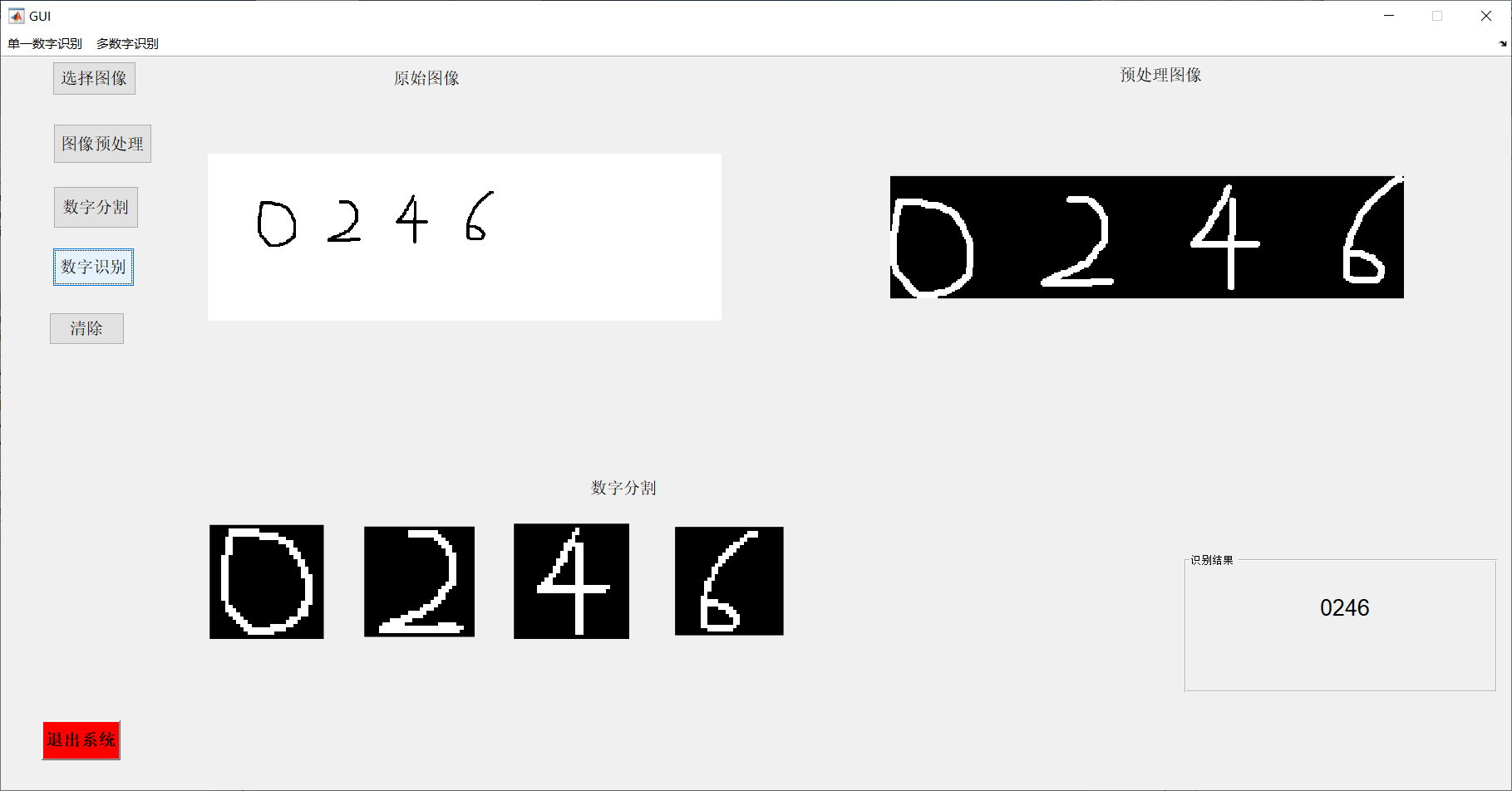

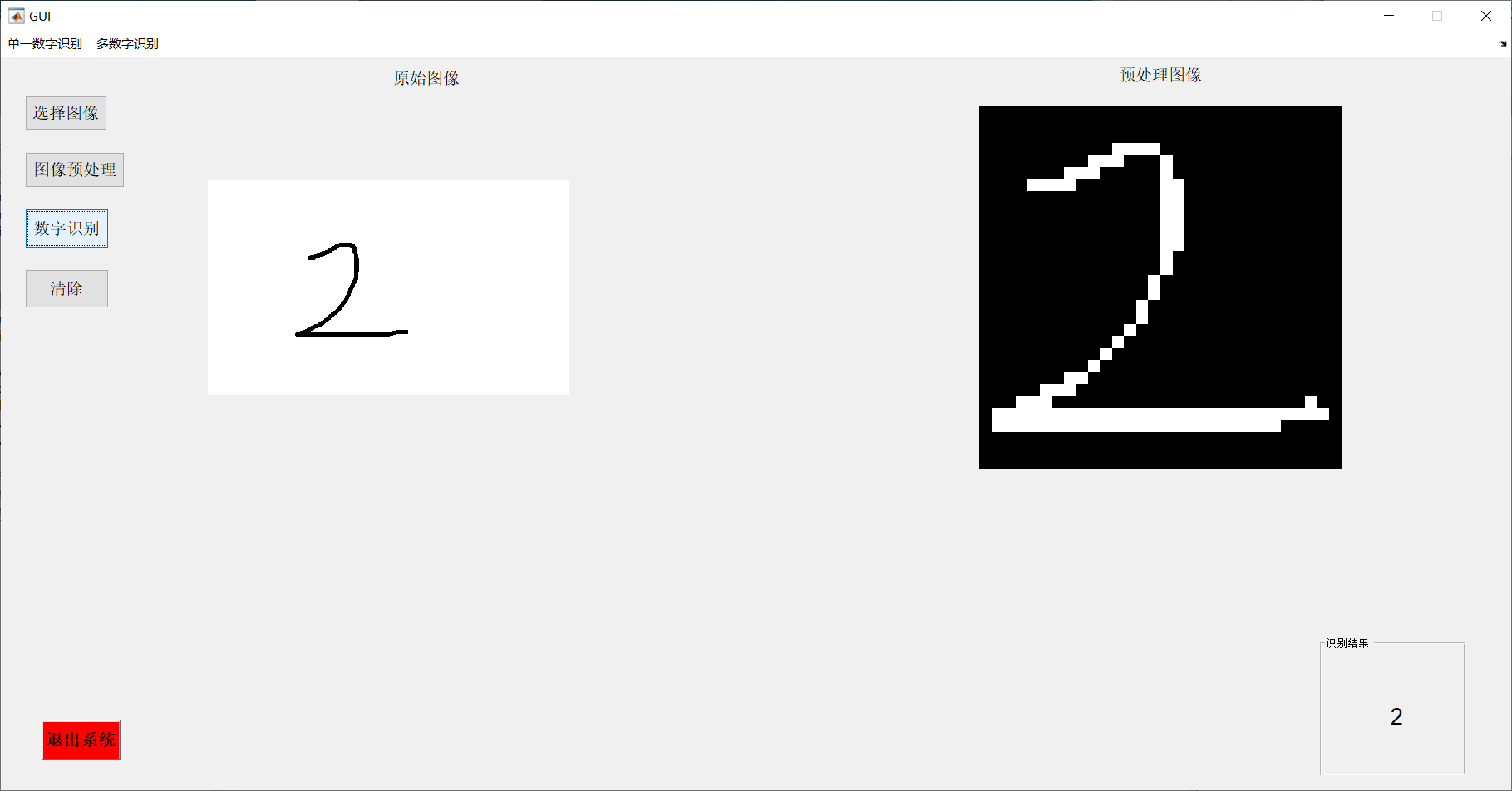

下面展示一下我的GUI界面： 单一数字识别： 多数字识别： okkk！大功告成。如有不足，请评论告知。
