利用MATLAB绘制阶梯图（stairs函数）并获取所绘制的阶梯图的横纵坐标值

一、绘制阶梯图详解 1.1 绘制离散向量的阶梯图

对于离散向量b=[3,7,1,2,3,4,5,6,7]，绘制其阶梯图。 代码示例：

b=[3,7,1,2,3,4,5,6,7];
stairs(b);

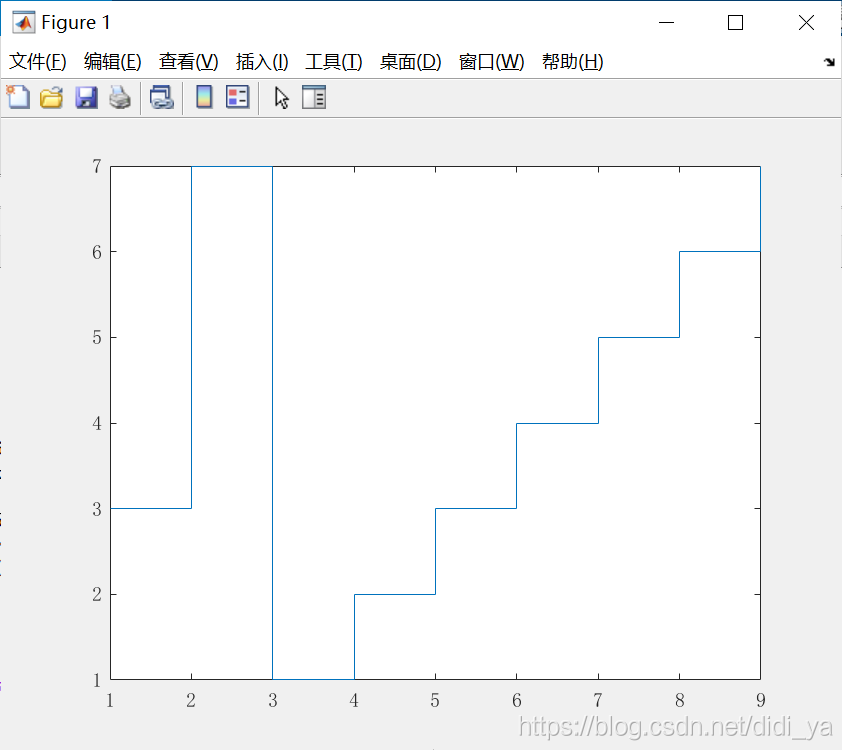

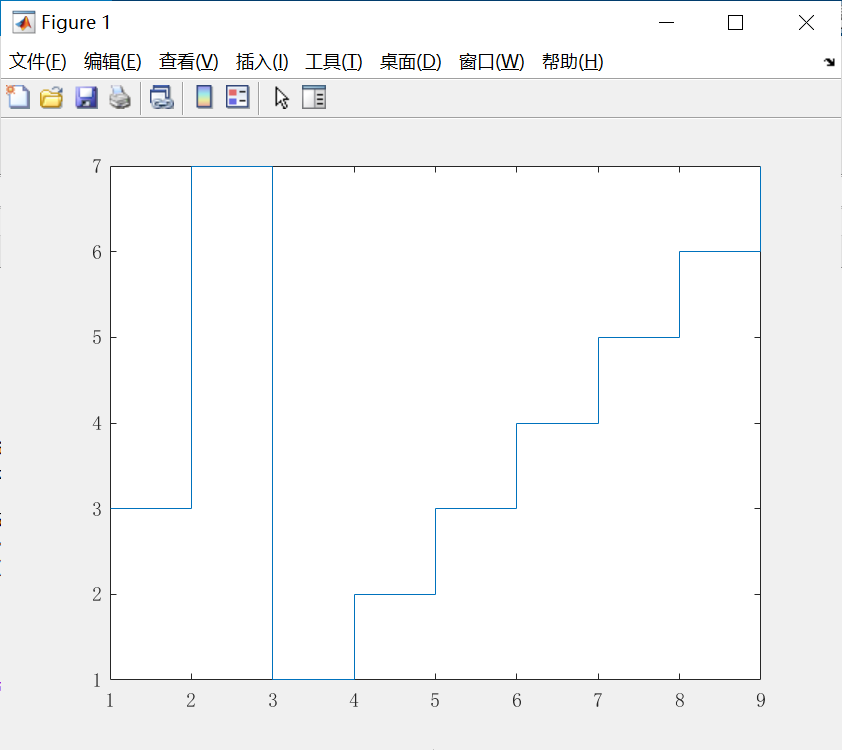

运行结果： 【说明】： 【1】我们可以看到这里默认的x轴坐标为1-N，这里的N为Y数组的长度；（当然，也可以利用stairs(x,y)更改x轴坐标） 【2】x=1时，y=3;x=2时，y= 7……然后将两者之间按照非垂直即水平的方式连线即得到阶梯图；

1.2 绘制单数据序列

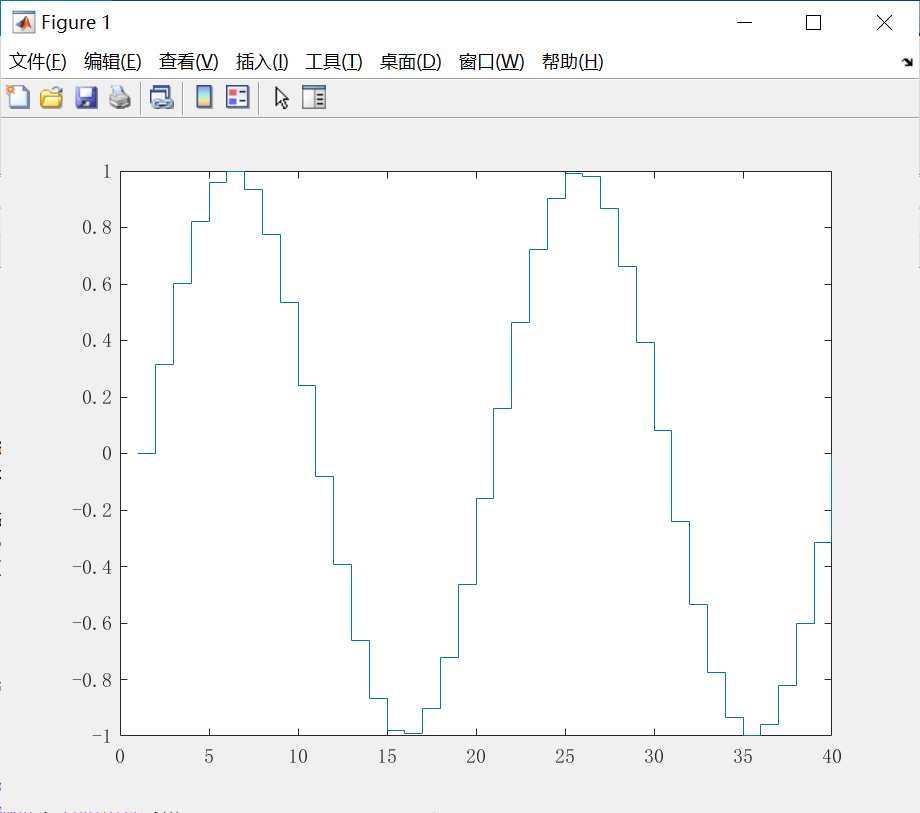

创建在 0 到 4π 区间内的 40 个均匀分布的值处计算的正弦阶梯图。 代码示例：

X = linspace(0,4*pi,40);
Y = sin(X);

figure
stairs(Y)

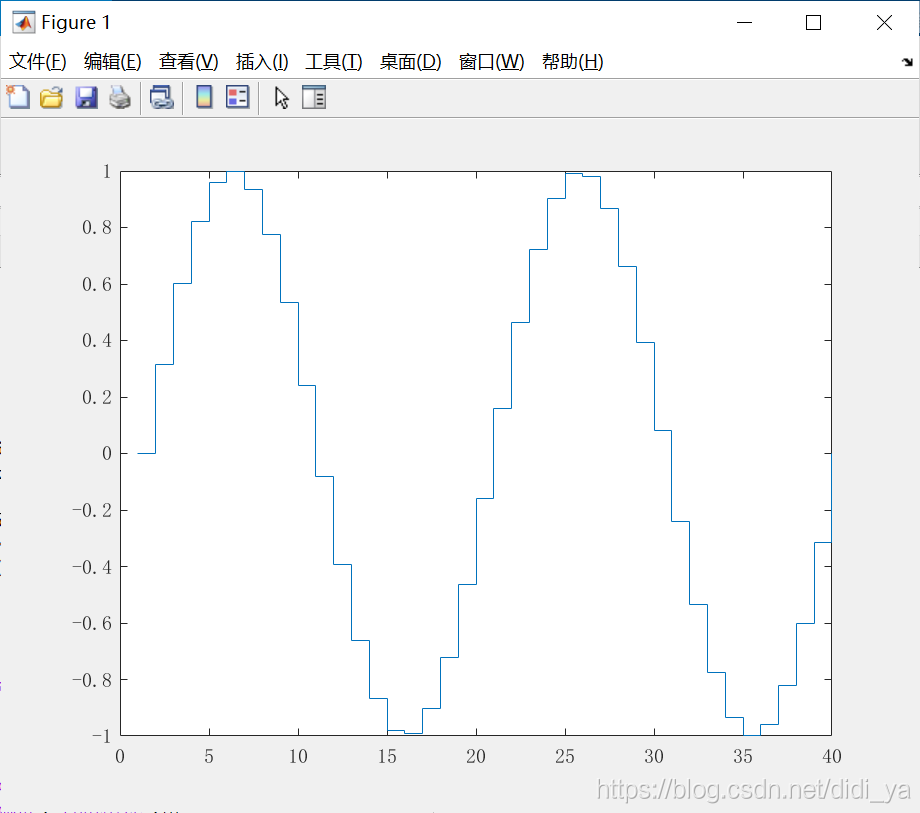

运行结果：

1.3 绘制多个数据序列

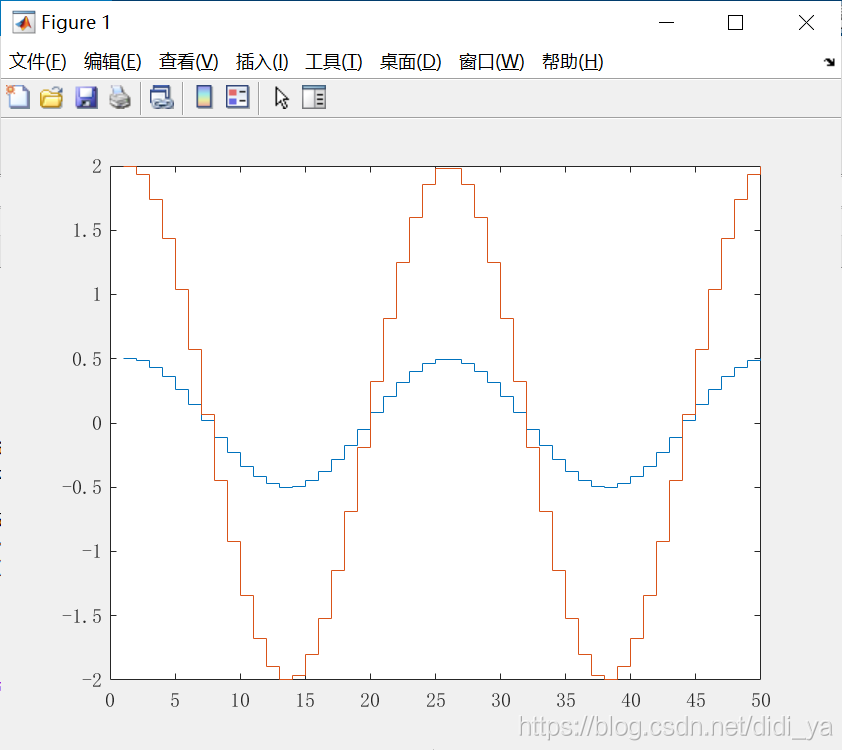

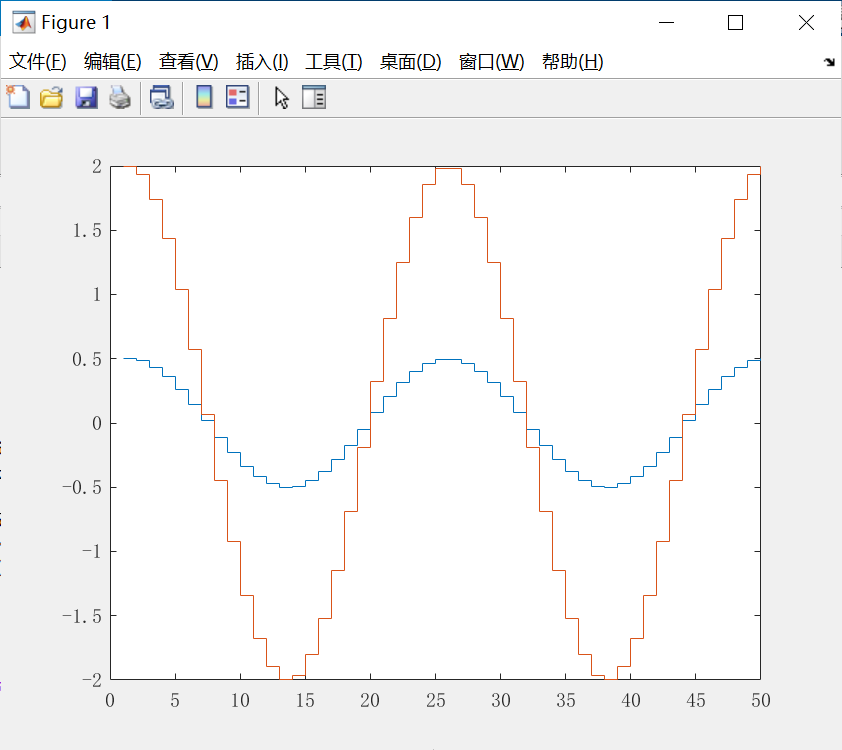

创建在 0 到 4π 区间内的 50 个均匀分布的值处计算的两个余弦函数阶梯图。 代码示例：

X = linspace(0,4*pi,50)';
Y = [0.5*cos(X), 2*cos(X)];

figure
stairs(Y)

运行结果：

二、利用所绘制的阶梯图获取其横纵坐标值

获取阶梯图的横纵坐标值主要用到如下语法：

[xb,yb] = stairs(y)

该语句不创建绘图，但返回大小相等的矩阵 xb 和 yb，以使 plot(xb,yb) 绘制阶梯图。 该语句在日常生活中经常用到，比如已经获得了一段数据及图像，想要获取其阶梯化数据然后应用到其他图像上，则需要用到该函数。 【例】：已知函数f，将该函数进行离散化并获取其横纵坐标值 代码如下：

a=725;b=1.401;c=0.009406;
x1=6.7:0.1:8.4;
f= a*exp(-b*x1)+c;
[xb,yb]=stairs(x1,f);

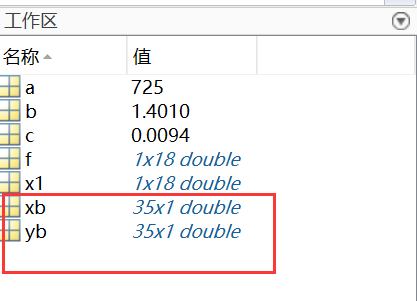

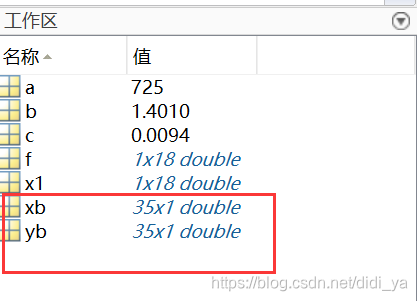

运行这段代码之后，就可以在工作区的xb和yb中找到其横纵坐标值了，十分有用。

当然如果想要再绘制阶梯图，可以直接调用plot函数：

plot(xb,yb)

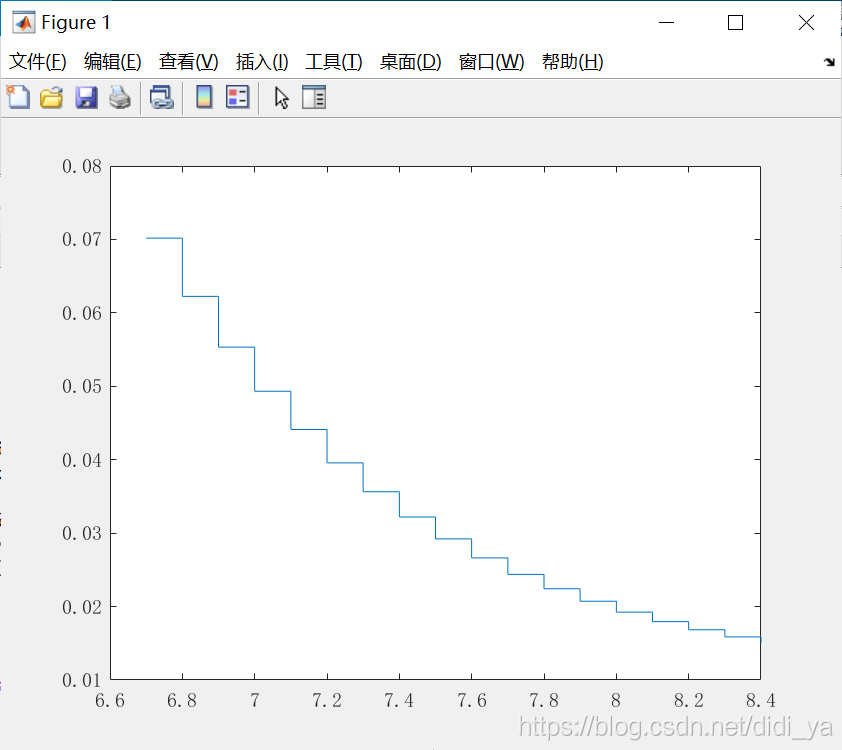

运行结果如下：

三、总结（stairs用法）

• stairs(Y) 绘制 Y 中元素的阶梯图；

如果 Y 为向量，则 stairs 绘制一个线条；如果 Y 为矩阵，则 stairs 为每个矩阵列绘制一个线条。

• stairs(X,Y) 在 Y 中由 X 指定的位置绘制元素；

输入 X 和 Y 必须是相同大小的向量或矩阵。另外，X 可以是行或列向量，Y 必须是包含 length(X) 行的矩阵。

• [xb,yb] = stairs(___) 不创建绘图，但返回大小相等的矩阵 xb 和 yb可以使用 plot(xb,yb) 绘制阶梯图；

ok，以上便是阶梯图stairs的全部内容了，如果对你有所帮助，记得点个赞哟~
