QCustomPlot基础教程（九）——QCustomPlot中轴的相关属性和方法

本文将对QCustomPlot中最重要的一部分——轴进行详细介绍。

1、前言

基础部分就不过多介绍了，不懂得可以直接参考：QCustomPlot基础教程（一）——QCustomPlot的安装及基础实例，代码部分也不做过多介绍，代码使用的是QCustomPlot基础教程（二）——在Qt中绘制多个曲线的相关代码。

2、QCustomPlot中的轴介绍

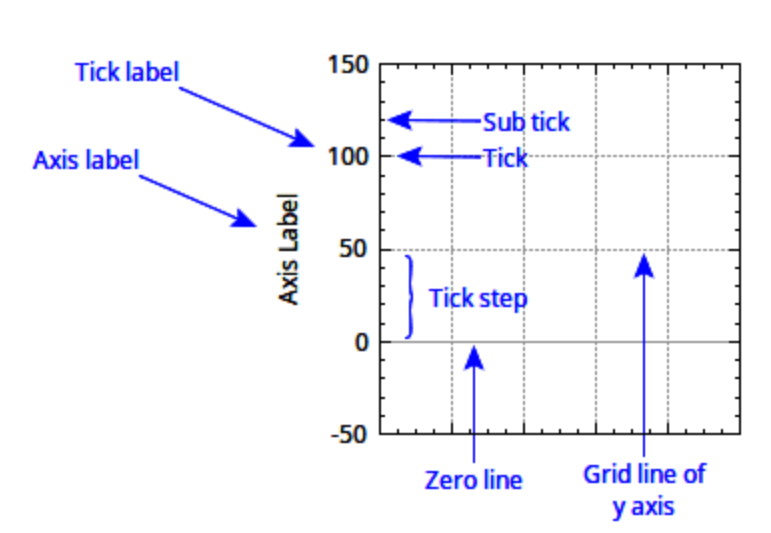

QCustomPlot中由QCPAxis类管理QCustomPlot内的单个轴。 通常不需要外部实例化。通过QCustomPlot:：xAxis（底部）、QCustomPlot:：yAxis（左侧）、QCustomPlot:：xAxis2（顶部）和QCustomPlot:：yAxis2（右侧）访问QCustomPlot的默认四个轴。其位置如下图所示： QCustomPlot有四个QCPAxis成员变量，分别代表四个坐标轴：xAxis（下）yAxis（左）xAxis2（上）yAxis2（右）。

3、设置轴标签与清空轴标签

设置轴标签利用setLabel函数： void QCPAxis::setLabel const QString &str)

代码示例：

customPlot->xAxis->setLabel("x");
customPlot->yAxis->setLabel("y");

这段代码的意思是将下坐标轴标签设置为x，将右坐标轴标签设置为y。

清空轴标签同样利用setLabel()函数，代码如下：

customPlot->xAxis->setLabel("");
customPlot->yAxis->setLabel("");

4、设置轴范围

设置轴的范围利用setRange函数： void QCPAxis::setRange (double lower, double upper) lower表示最小值，upper表示最大值

代码示例：

customPlot->xAxis->setRange(-1, 1);
customPlot->yAxis->setRange(0, 1);

这段代码的意思是将x轴范围设置为[-1,1]，将y轴范围设置为[0,1]。

大多数情况下，需要将设置使坐标轴自行缩放能够完全显示，代码如下：

    customPlot->graph(0)->rescaleAxes();
    customPlot->graph(1)->rescaleAxes(true);

【注意】： 调用 customPlot->graph(0)->rescaleAxes();后范围被缩小了，曲线正好占满整个区域，但是调用customPlot->graph(0)->rescaleAxes(true)就不会有变化，因为区域不会缩小。

利用这点可以通过多次调用rescaleaxis来完整地显示多个graph的数据。让graph(0)自动缩放rescaleAxes()，在graph(0)范围的基础上rescaleAxes(true)只会扩大范围或不变而不缩小，这样最终能够显示graph(n)所有的数据。 n条曲线自行缩放能够完全显示代码示例如下：

    customPlot->graph(0)->rescaleAxes();
    customPlot->graph(1)->rescaleAxes(true);
    customPlot->graph(2)->rescaleAxes(true);
    ...
    customPlot->graph(n)->rescaleAxes(true);

5、设置轴与记号标签的显示与隐藏

设置是否显示轴利用setVisible()函数： void QCPLayer::setVisible(bool visible) 轴默认显示，如果不显示可以将bool设置为false，如下：

customPlot->xAxis->setVisible(false);

设置是否显示记号标签利用setTickLabels()函数： void QCPAxis::setTickLabels(bool show) 记号标签是在记号旁边绘制的数字。 记号标签默认显示，如果不显示可以将bool设置为false，如下：

customPlot->xAxis->setTickLabels(false);

【注：左轴和下轴默认显示轴和记号标签，右轴和上轴默认不显示轴和记号标签，如果想为右轴和上轴显示刻度但不显示标签，可以进行如下设置：】

    customPlot->xAxis2->setVisible(true);
    customPlot->xAxis2->setTickLabels(false);
    customPlot->yAxis2->setVisible(true);
    customPlot->yAxis2->setTickLabels(false);

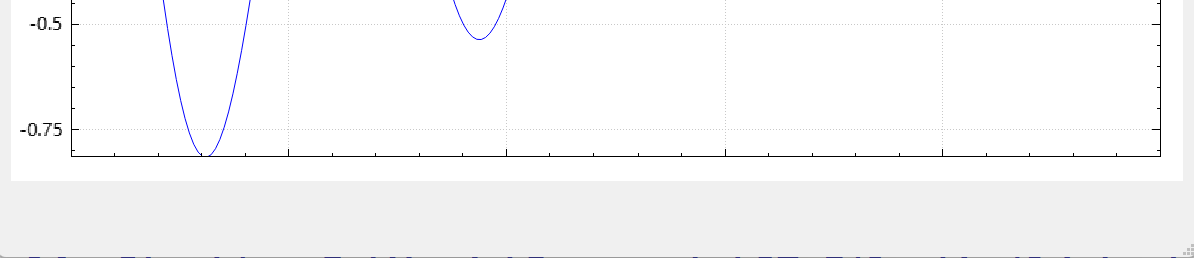

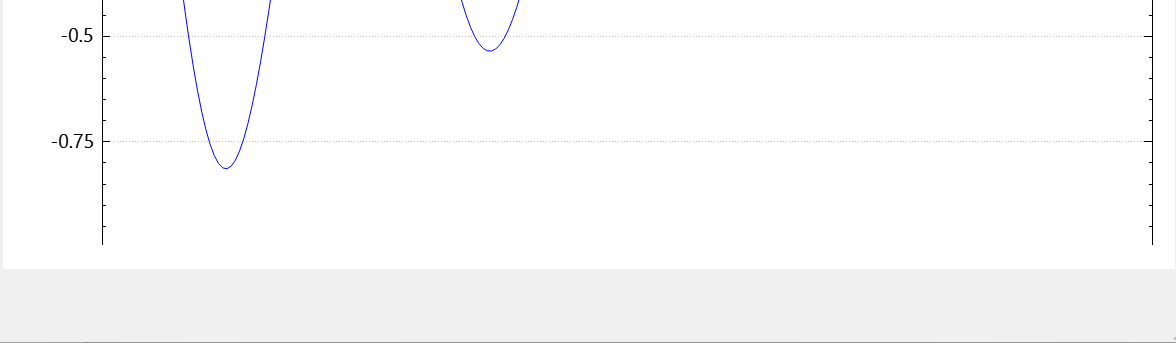

设置后的图像分别如下图所示： 设置后，还需要设置使左轴和下轴始终将其范围转移到上轴和右轴上，代码如下：

    connect(customPlot->xAxis, SIGNAL(rangeChanged(QCPRange)), customPlot->xAxis2, SLOT(setRange(QCPRange)));
    connect(customPlot->yAxis, SIGNAL(rangeChanged(QCPRange)), customPlot->yAxis2, SLOT(setRange(QCPRange)));

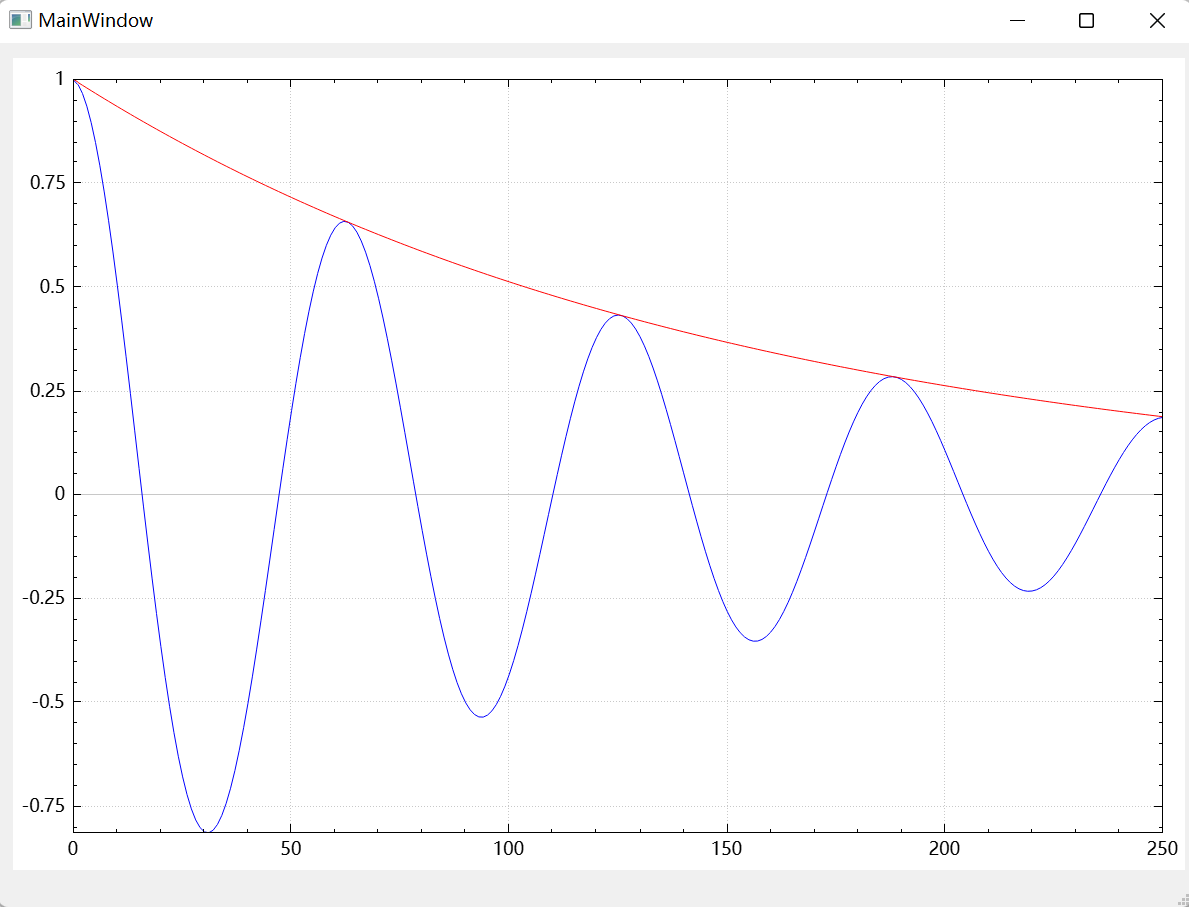

设置后效果如图：

6、设置轴的颜色

设置轴的颜色利用setBasePen函数： void QCPAxis::setBasePen(const QPen & pen)

代码示例：

    customPlot->xAxis->setBasePen(QPen(Qt::red,4));//设置下轴为红色
    customPlot->yAxis->setBasePen(QPen(Qt::blue,4));//设置左轴为蓝色
    customPlot->xAxis2->setBasePen(QPen(Qt::yellow,4));//设置上轴为黄色
    customPlot->yAxis2->setBasePen(QPen(Qt::green,4));//设置右轴为绿色

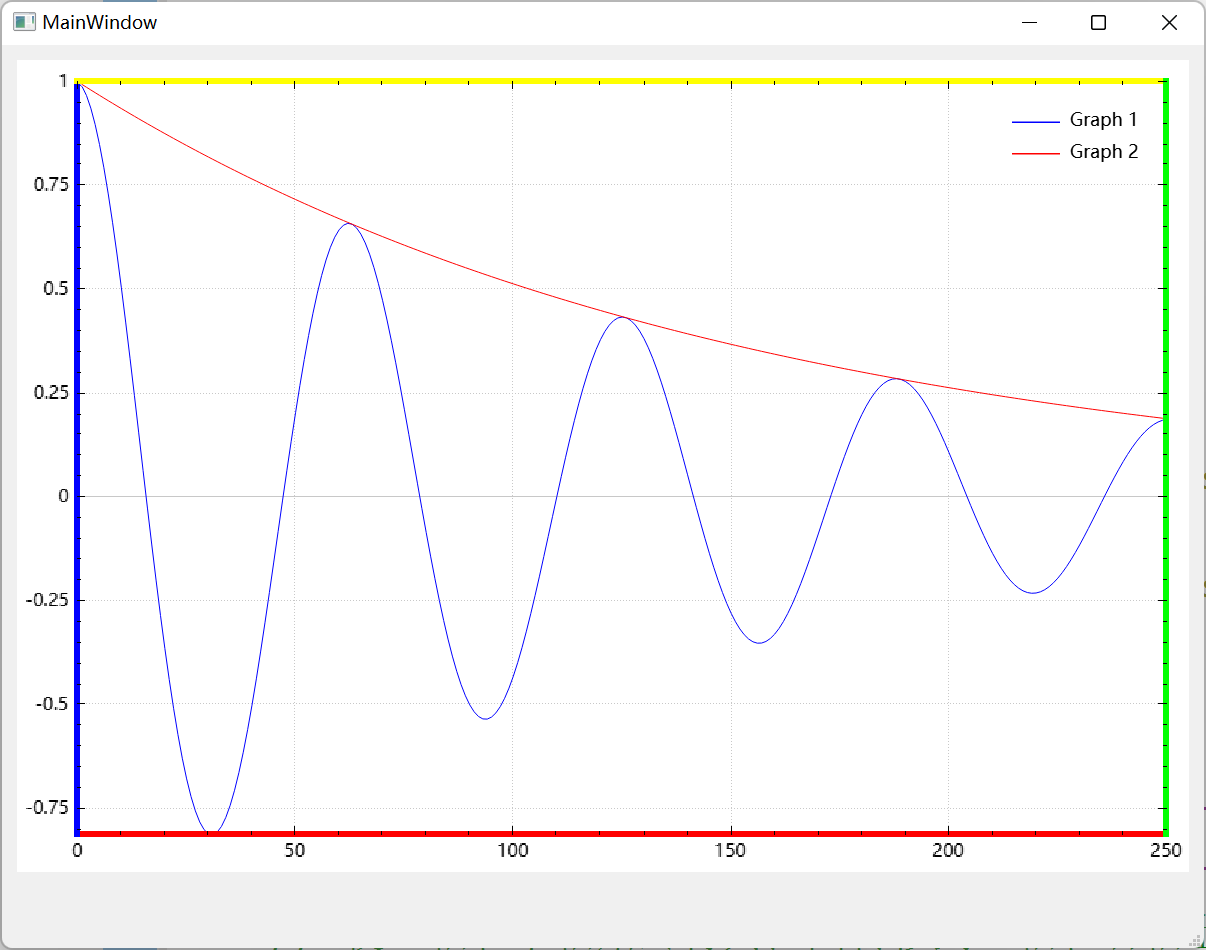

运行结果：

7、设置背景颜色

设置背景颜色利用setBackground函数： void QPainter::setBackground(const QBrush &brush) 设置背景为黑色代码如下：

customPlot->axisRect()->setBackground(QBrush(Qt::black));//背景黑色

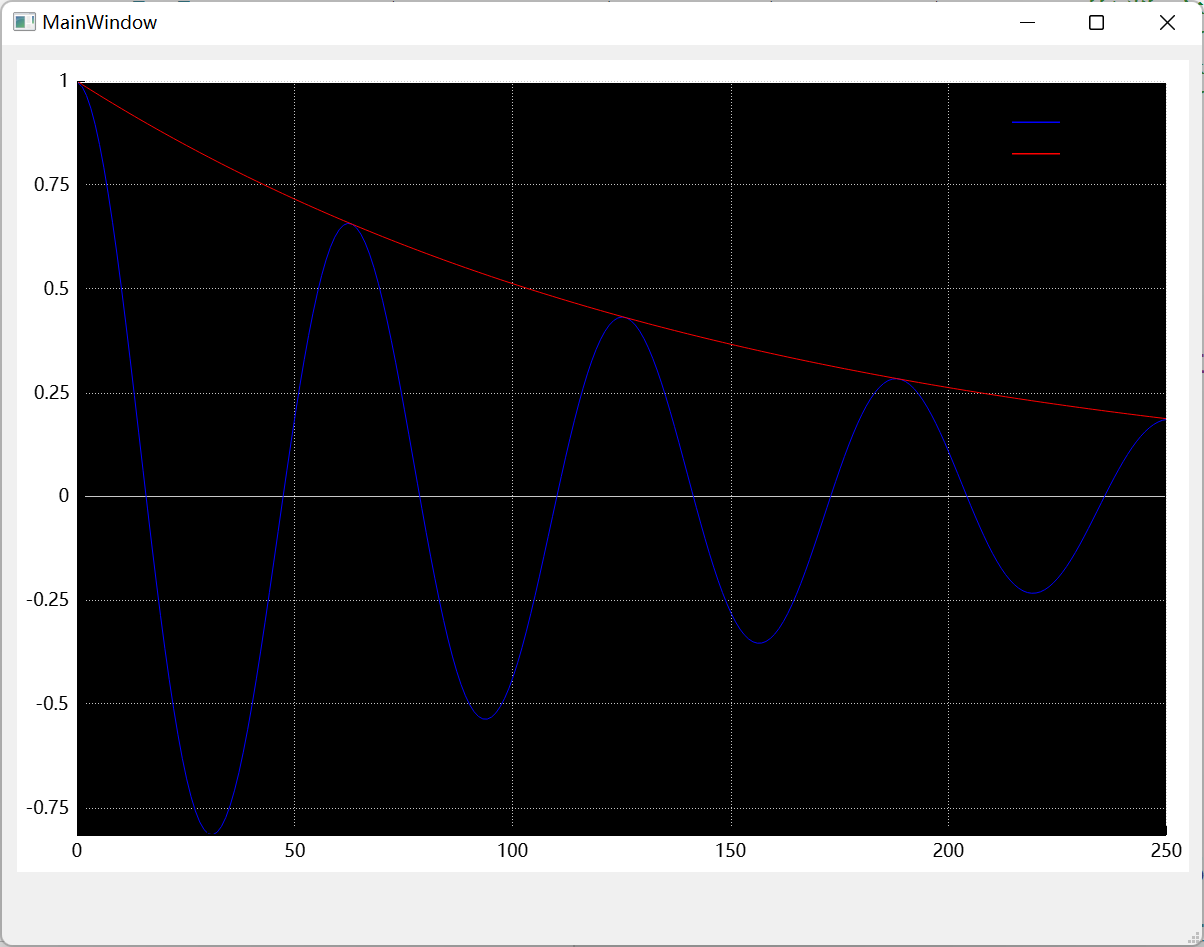

运行结果：

8、设置背景图片

设置背景图片同样利用setBackground()函数： void QCPAxisRect::setBackground (const QPixmap & pm) 设置背景缩放使用setBackgroundScaled()函数： void QCPAxisRect::setBackgroundScaled (bool scaled) 设置缩放图形的横纵比利用setBackgroundScaledMode函数： void QCPAxisRect::setBackgroundScaledMode(Qt::AspectRatioMode mode) 该函数常与setBackgroundScaled函数集合使用，代表缩放图形时的横纵比。常用参数如下：

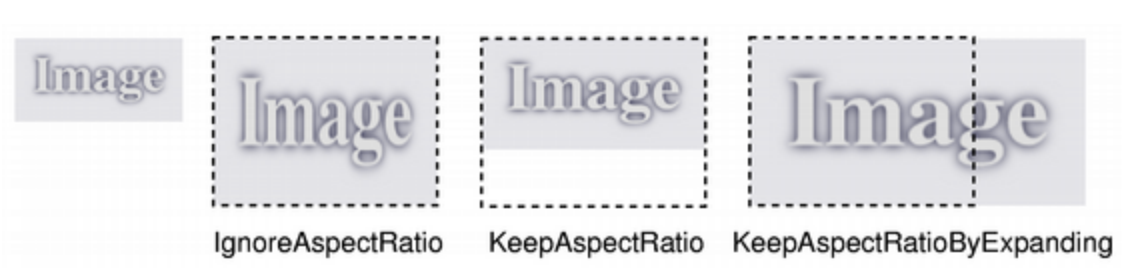

参数描述Qt::IgnoreAspectRatio大小可自由缩放。不保留纵横比Qt::KeepAspectRatio在给定的矩形内，大小被缩放为一个尽可能大的矩形，保留纵横比Qt::KeepAspectRatioByExpanding将大小缩放为给定矩形外尽可能小的矩形，保留纵横比

设置背景图片代码如下：

    customplot->axisRect()->setBackgroundScaled(true);//启用背景缩放
    customplot->axisRect()->setBackgroundScaledMode(Qt::AspectRatioMode::IgnoreAspectRatio);//自由缩放
    customplot->axisRect()->setBackground(QPixmap(":/image/background.jpg"));//背景图片

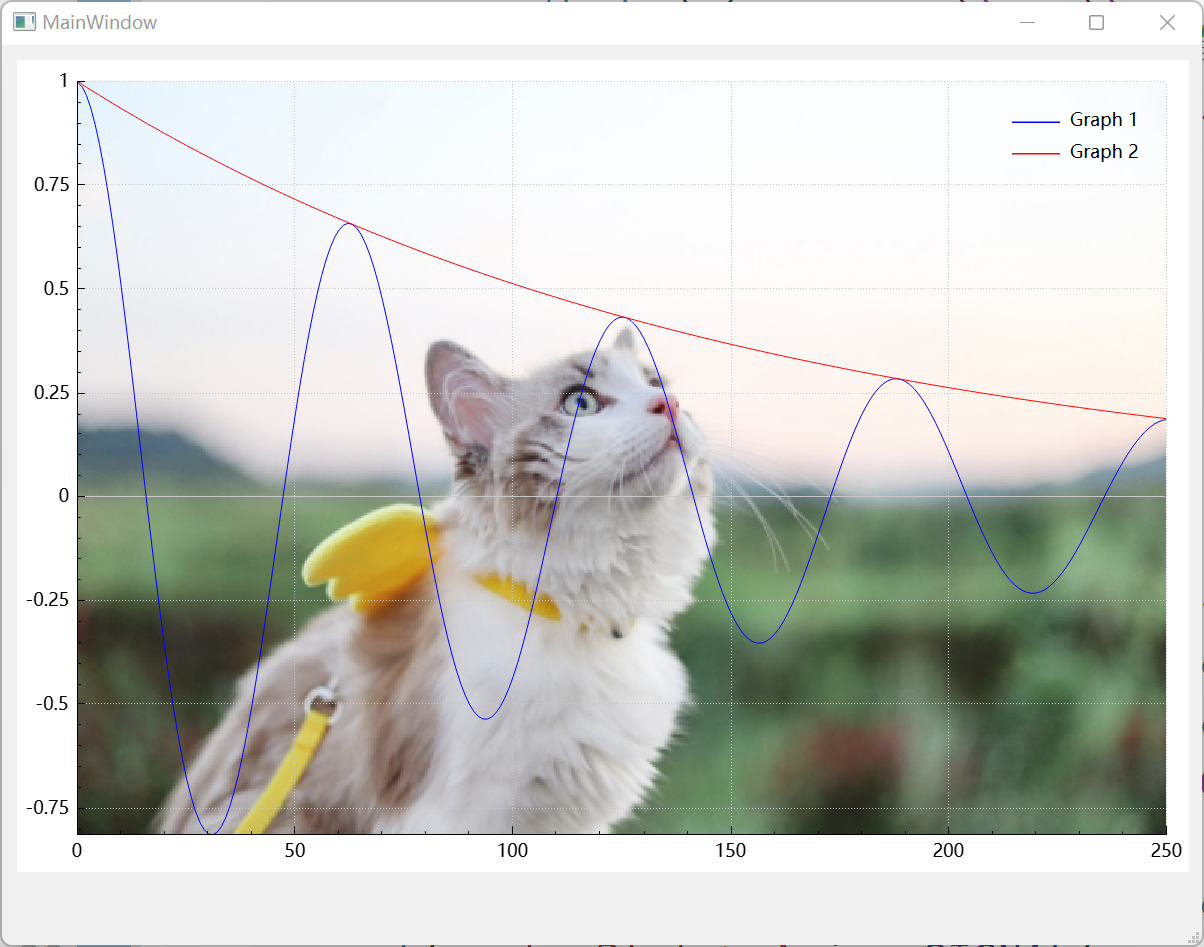

运行结果：

以上便是本文的全部内容了，如果对你有所帮助，记得点个赞哟~

参考： 【1】https://blog.csdn.net/yxy244/article/details/100311112
