Qt实战案例（34）——利用QImage类实现对图像的简单处理（显示图像、灰度化处理）

一、项目介绍

利用QImage类实现对图像的简单处理，包括显示图像、灰度化处理等。

二、项目基本配置

新建一个Qt案例，项目名称为“ImageTest”，基类选择“QWidget”，点击选中创建UI界面复选框，完成项目创建。

三、UI界面设计

UI界面布局如下： 界面中创建了3个控件，其名称和类型如下：

序号名称类型属性①ChooseQPushButtontext：选择图片②GrayQPushButtontext：灰度化③imagelabelQLabel\ 四、主程序实现 4.1 widget.h头文件

声明三个变量和两个槽函数：

public:
    QImage img;//原始图片
    unsigned char *graydata;
    QImage *grayImg;//灰度图片

private slots:
    void on_Choose_clicked();
    void on_Gray_clicked();

4.2 widget.cpp源文件

定义打开图片槽函数：

//打开图片
void Widget::on_Choose_clicked()
{
    QString path=QFileDialog::getOpenFileName(this,"打开文件","E:\\image\\","(*.jpg)");
    img.load(path);
    ui->imagelabel->setPixmap(QPixmap::fromImage(img));
}

定义灰度化槽函数： 首先需要获取图像像素字节数据的首地址：

unsigned char *data=img->bits();//获取图像像素字节数据的首地址

需要注意的是，采用bits()方法得到的数据data中像素的组织形式应为ARGB，但实际调试中发现，每个像素中从字节从低到高依次是BGRA，方向刚好反过来。在处理彩色图像时尤其注意。下面会解释这样排列顺序的原因。

灰度处理并显示图像：

   int width=img.width();//获取图像宽度
    int height=img.height();//获取图像高度
    int bytePerLine=(width*24+31)/8;//图像每行字节对齐

    graydata=new unsigned char[bytePerLine*height];//存储处理后的数据

    unsigned char r,g,b;//定义rgb
    for (int i=0;isetPixmap(QPixmap::fromImage(*grayImg));

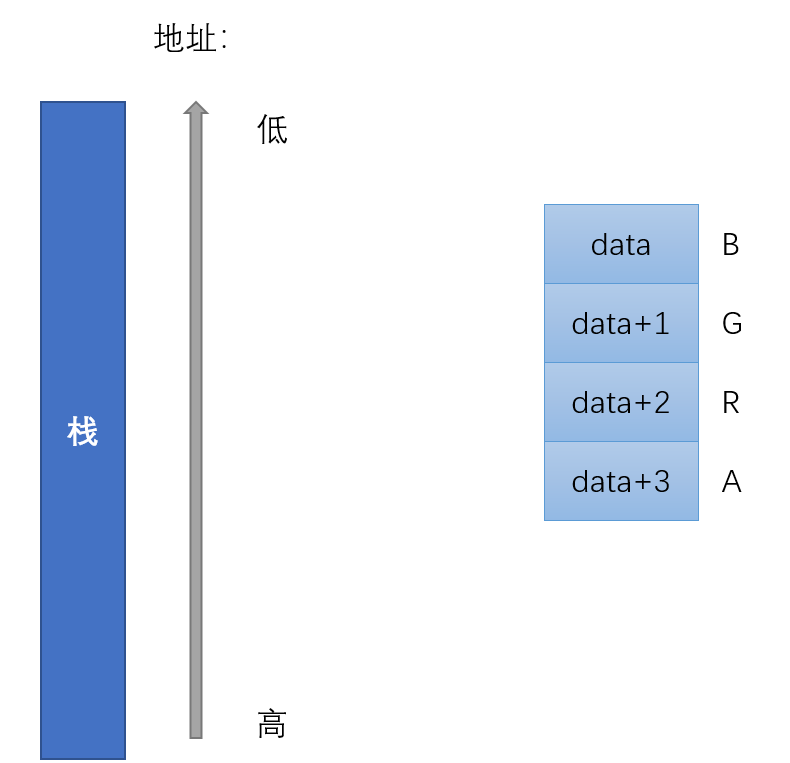

首先，data指针是存放在栈中的，在windows中栈是向低地址扩展的数据结构(与此对应，堆是向高地址扩展的数据结构)。在小端存储模式下，低地址存放低有效字节，栈中数据的结构如下图所示：

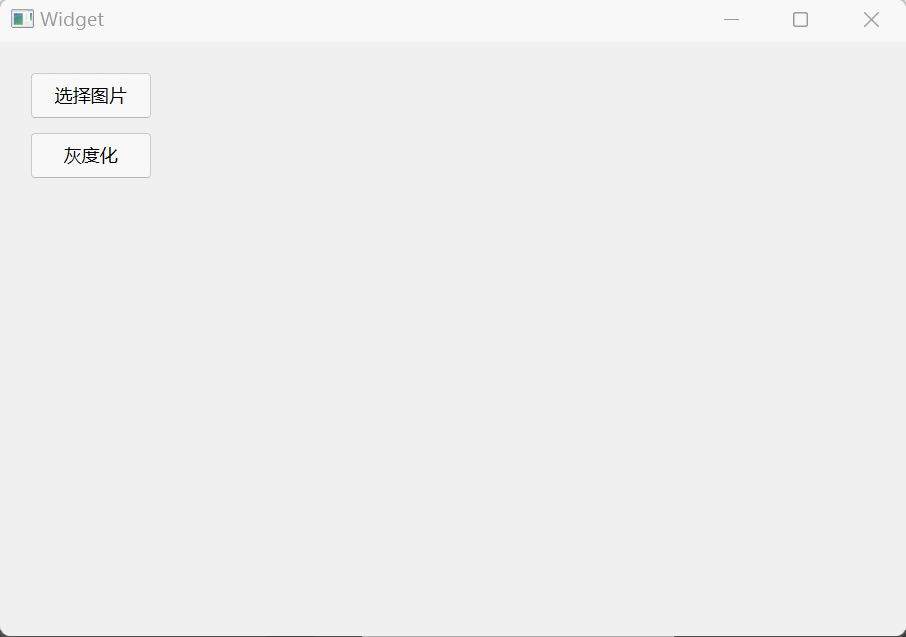

五、效果演示

如果没有看懂的话，完整代码可以参考：https://download.csdn.net/download/didi_ya/79578652

ok，以上便是本文的全部内容了，如果对你有所帮助，记得点个赞哟~
