单片机常用芯片总结（一）——LCD1602液晶屏

一、芯片介绍

**LCD1602（Liquid Crystal Display）**液晶显示屏是一种字符型液晶显示模块，可以显示ASCII码的标准字符和其它的一些内置特殊字符，还可以有8个自定义字符 显示容量：16×2个字符（两行，每行16个字符），每个字符为5*7点阵

二、芯片引脚定义

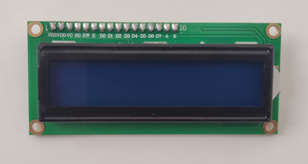

LCD1602电路图如下：

引脚功能VSS地VDD电源正极（4.5V~5.5V）VO对比度调节电压RS数据/指令选择，1为数据，0为指令RW读/写选择，1为读，0为写E使能，1为数据有效，下降沿执行命令D0~D7数据输入/输出A背光灯电源正极K背光灯电源负极 三、内部结构图

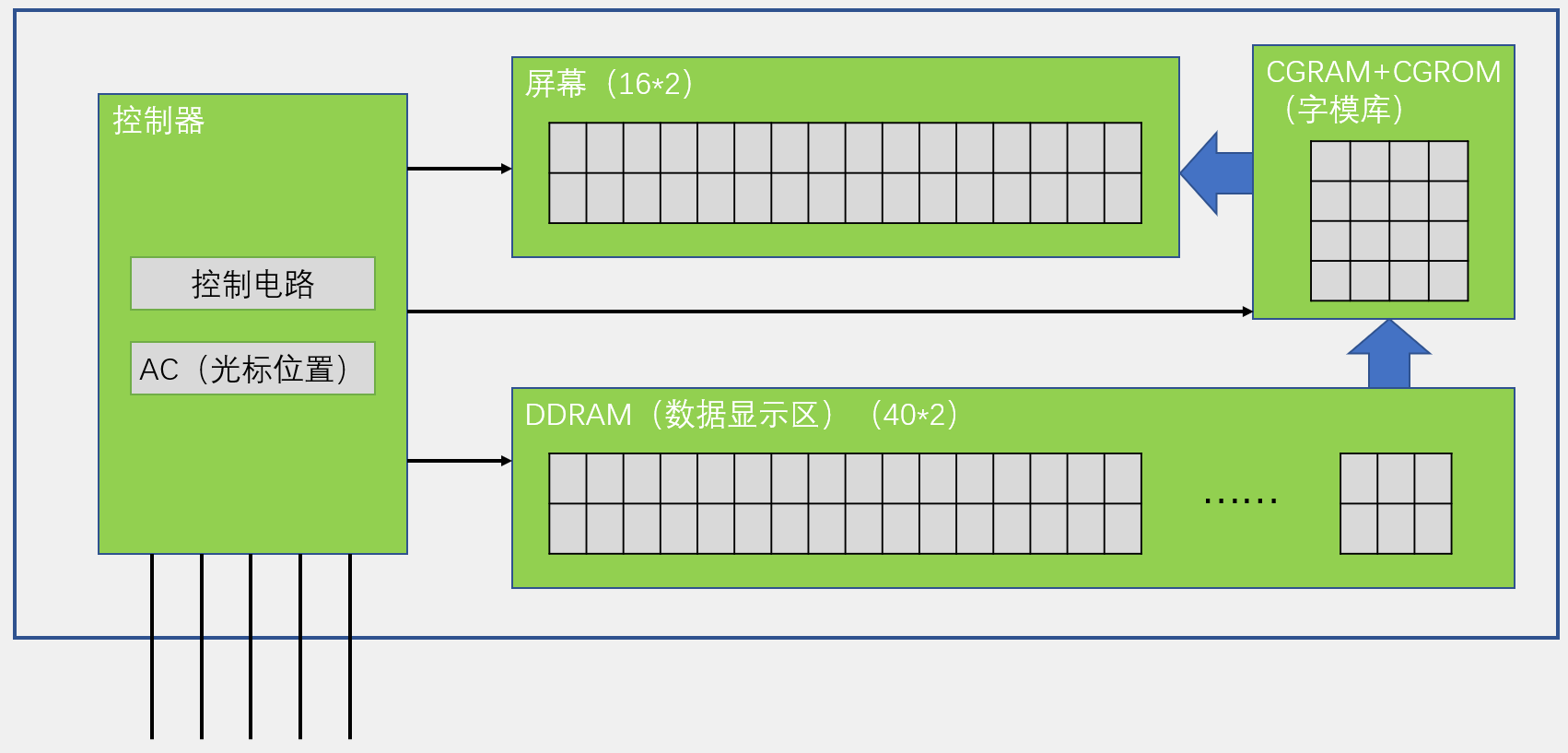

内部结构图如下： DDRAM（数据显示区）： 举例： 若要将光标设置在第一行第一列，则发送0x80（1000 0000）指令；其中最高位1代表设置光标位置，剩下的七个0代表实际地址；若要将光标设置在第一行第二列，则发送0x81（1000 0001）指令；若要将光标设置在第二行第一列，则发送0xC0（1100 0000）指令；

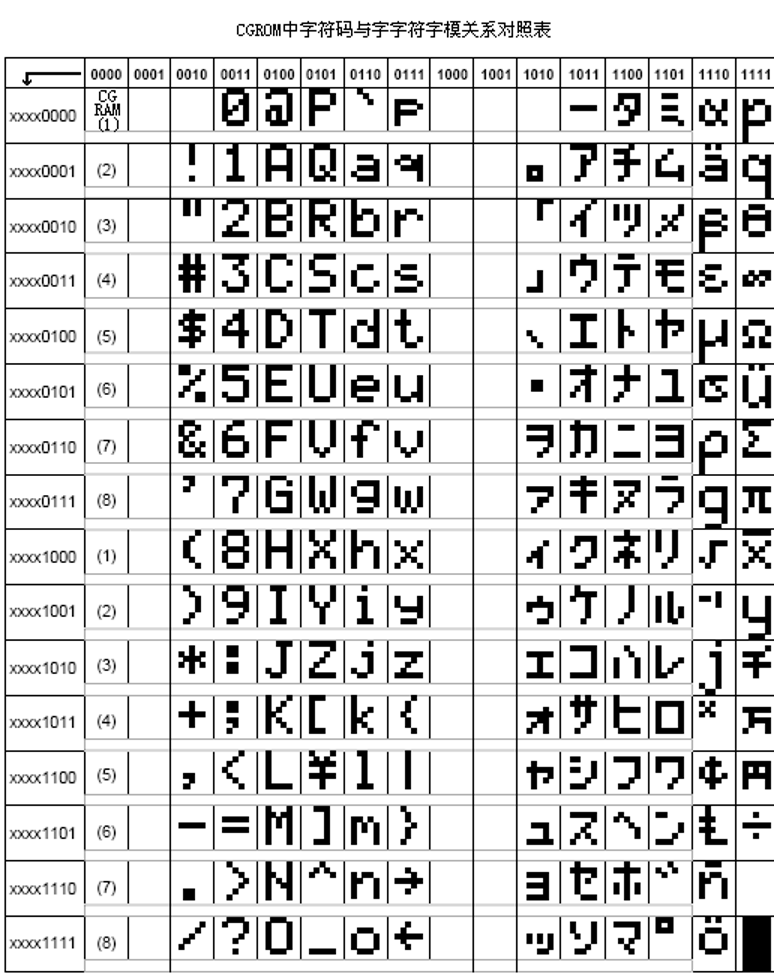

CGRAM+CGROM（字模库）：【与ASCII码类似，但也存在不同，如0x5c】

四、时序图、指令读写和数据读写

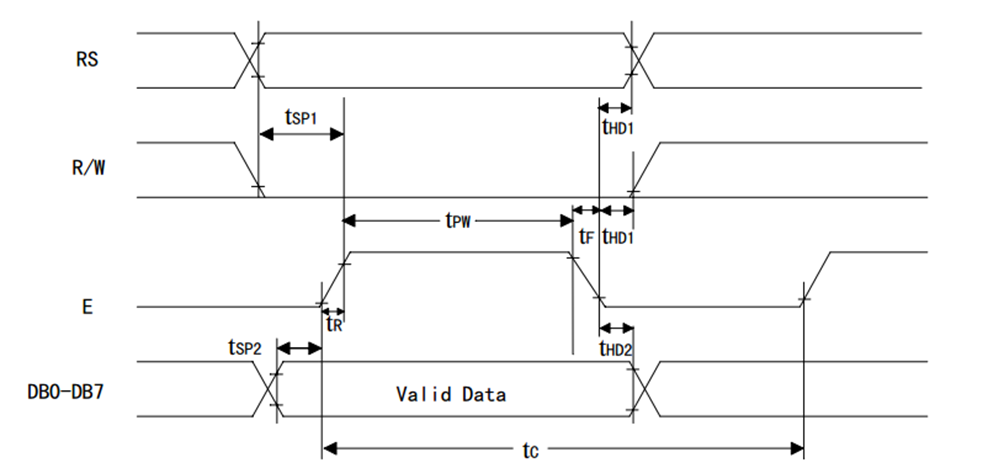

写数据（DB0-DB7）/指令： 写指令步骤： Step1：将RS置0； Step2：将RW置0； Step3：将指令写入LCD_DataPort Step4：将EN置1； Step5：延时1ms； Step6：将EN置0； Step7：延时1ms；

代码示例：

//LCD1602写指令,Command 要写入的指令(LCD_RS,LCD_EN,LCD_DataPort为相应接口)
void LCD_WriteCommand(unsigned char Command)
{
     LCD_RS=0;
//   LCD_RW=0;
     LCD_DataPort=Command;
     LCD_EN=1;
     LCD_Delay();
     LCD_EN=0;
     LCD_Delay();
}

//LCD1602延时函数，12MHz调用可延时1ms
void LCD_Delay()
{
        unsigned char i, j;

        i = 2;
        j = 239;
        do
        {
                while (--j);
        } while (--i);
}

写数据步骤： Step1：将RS置0； Step2：将RW置0； Step3：将数据写入LCD_DataPort Step4：将EN置1； Step5：延时1ms； Step6：将EN置0； Step7：延时1ms；

//LCD_1602写数据,Command 要写入的数据(LCD_RS,LCD_EN,LCD_DataPort为相应接口)
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	//LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

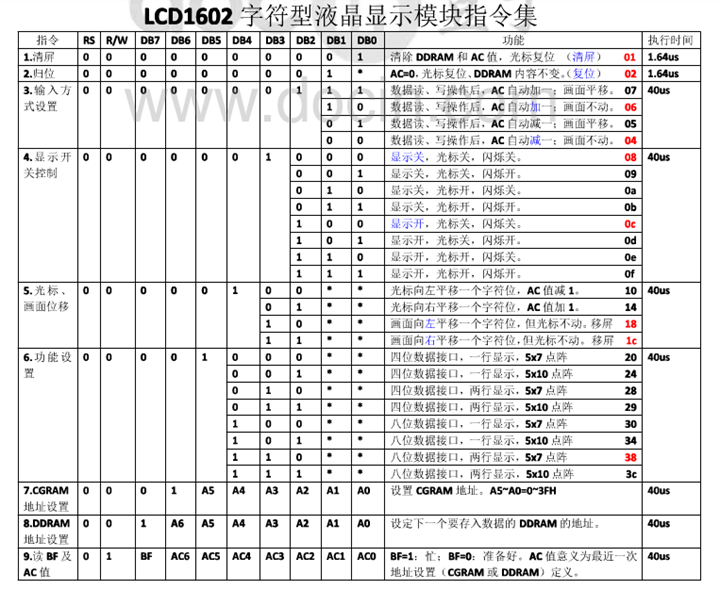

指令集：

• 清零：0x01；
• 复位：0x02；
• 数据加一：0x06；
• 画面左移，实现移屏操作：0x18；

四、LCD1602操作流程

初始化： • 发送指令0x38 //八位数据接口，两行显示，5*7点阵 • 发送指令0x0C //显示开，光标关，闪烁关 • 发送指令0x06 //数据读写操作后，光标自动加一，画面不动 • 发送指令0x01 //清屏

代码如下：

//LCD初始化函数
void LCD_Init()
{
        LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
        LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
        LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
        LCD_WriteCommand(0x01);//光标复位，清屏
}

显示字符： • 发送指令0x80|AC //设置光标位置 • 发送数据 //发送要显示的字符数据 • 发送数据 //发送要显示的字符数据

五、显示 5.1 显示字符

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	//第一行
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)	//第二行
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
	LCD_WriteData(Char);
}

5.2 显示字符串

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	//第一行
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)	//第二行
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);//循环写入
	}
}

5.3 显示数字

//获取X的Y次方
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');//循环一位一位写
		//LCD_WriteData(Number/LCD_Pow(10,i-1)%10+0x30);//这样写也可以
	}
}

5.4 显示有符号数

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	//第一行
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)	//第二行
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

5.5 显示十六进制数字

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	//第一行
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)	//第二行
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

六、拓展——利用LCD1602实现移屏操作

核心代码：

void main(){
	LCD_Init();
	LCD_ShowString(1,16,"Hello World!");
	while(1){
	LCD_WriteCommand(0x18);//移屏
	Delay(500);//延时500ms,控制速度
	}
}

完整代码可以参考：https://download.csdn.net/download/didi_ya/85179206 （注意：请自行根据你的单片机修改引脚号）

ok，以上便是本文的全部内容了，如果对你有所帮助，记得点个赞哟~
