XX商场业务序列图中，是画成业务执行者小人（银行），还是业务实体（银行系统）

a 2019-3-27 16:54:

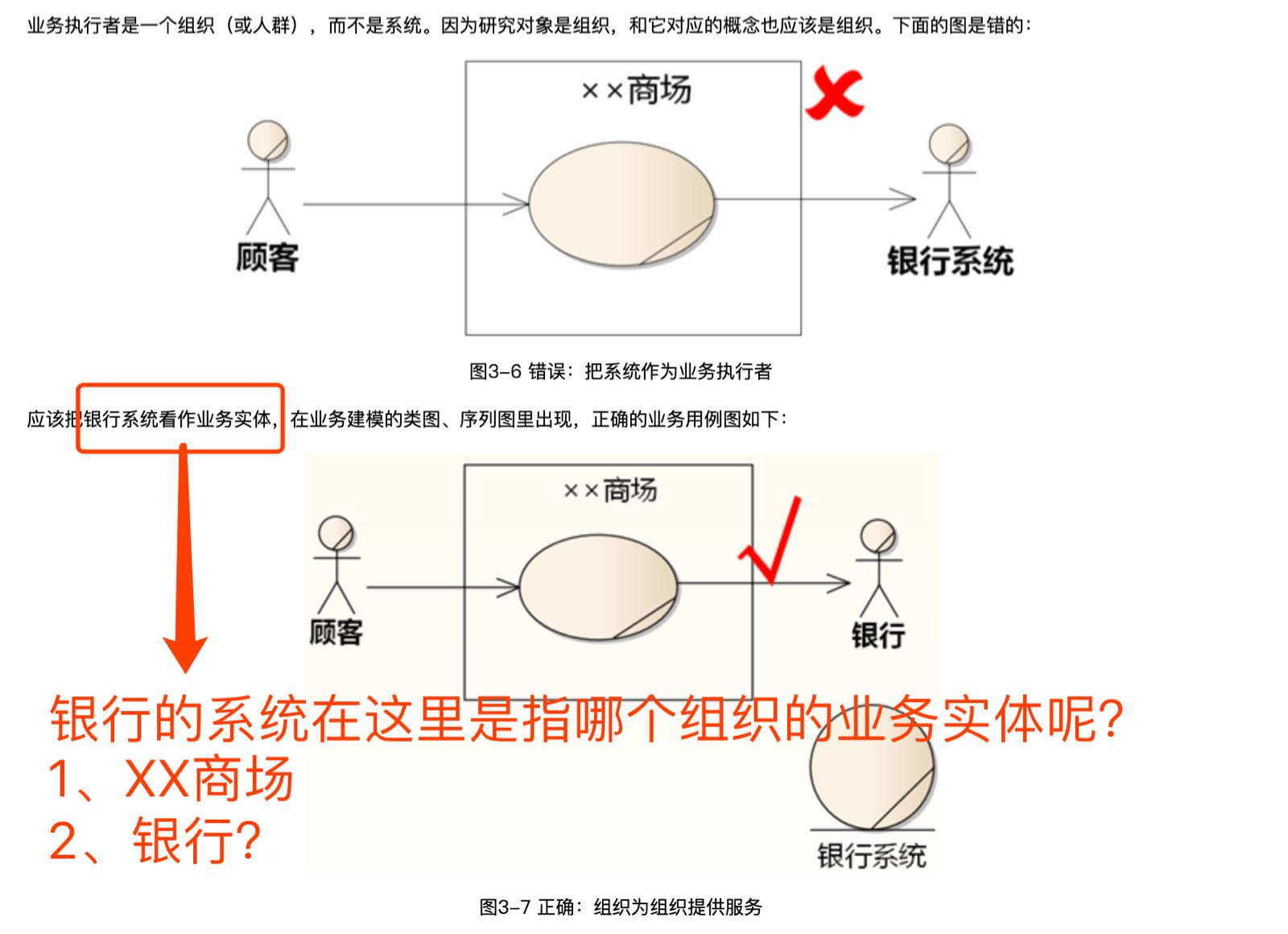

潘老师，业务用例图中辅执行者是银行，那么在该XX商场业务序列图中，是画成业务执行者小人（银行），还是业务实体（银行系统）？

UMLChina潘加宇：

如果经过判断，我们要做的改进不波及和银行的具体交互方式，消息指向辅助执行者"银行"即可。如果波及，把具体交互方式画出来，这时会出现"银行系统"。这个业务实体可以看作是商场和银行共用的零件。
