岁月 2018-10-25 14:33
在EA里我把一张序列图拖到另一张里面，然后想表示调用这张序列图的消息，怎么画？

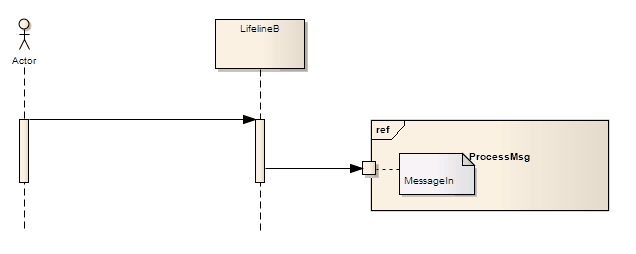

UMLChina潘加宇:从标准做法来说，应该用Diagram Gate，像下面这样：

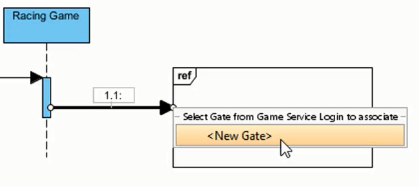

这个图来自EA的帮助文件。但是。。。。。图上看起来挺好，还有阴影？EA里面的操作却不是那么一回事，Gate和引用片段粘不起来（至少目前我不会）。Visual Paradigm就做得很好，如下图

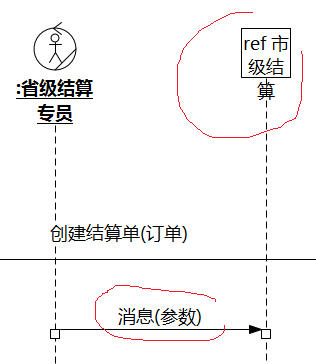

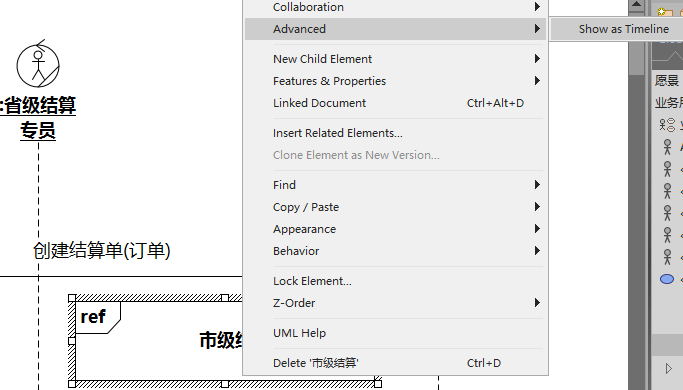

不过，EA提供了另一种做法，就是右击序列图引用片段，快捷菜单选择Advanced|Show as Timeline，如下
