[答疑]EA如何导出黑白图片，无阴影，无填充色

rolt 发布时间：2021-01-23 09:56:44 ，浏览量：0

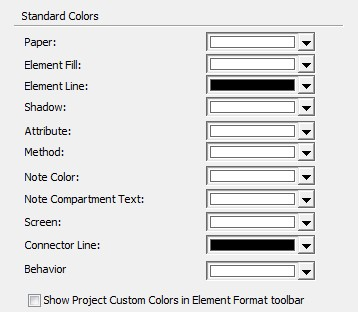

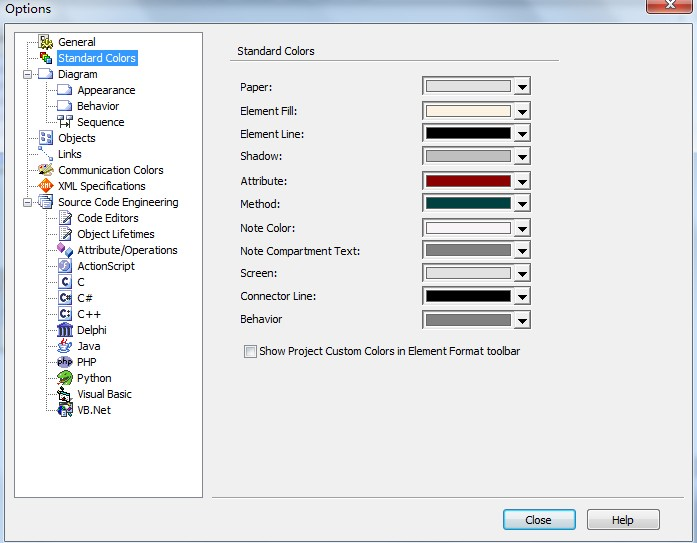

火星 (16**3041) 2012-09-26 15:40:59 潘老师，各位大侠，请教一下EA如何导出黑白图片，无阴影，无填充色...潘加宇 (3504847) 2012-09-26 15:41:34 试试Diagram－Save Image可以吗火星 (16**3041) 2012-09-26 15:43:20 好像不行，保存下来的图片都很漂亮啊，不黑白毛辛荣 (3604***23) 2012-09-26 15:44:20 干嘛要黑白？潘加宇 (3504847) 2012-09-26 15:44:29 你自己在Tools－Option里面把图的默认颜色设成黑白毛辛荣 (3604***23) 2012-09-26 15:44:41 填充设成黑白火星 (16**3041) 2012-09-26 15:45:28 专利公司要求黑白图片毛辛荣 (3604***23) 2012-09-26 15:46:55 毛辛荣 (3604***23) 2012-09-26 15:47:09 这里全设成黑灰白就可以火星 (16**3041) 2012-09-26 15:49:18 谢谢这位大侠，但还是有填充，是渐变色潘加宇 (3504847) 2012-09-26 15:52:18 你在Word里面调也可以啊潘加宇 (3504847) 2012-09-26 15:52:40 Word里面，设置图片格式潘加宇 (3504847) 2012-09-26 15:52:53 重新把颜色设成黑白毛辛荣 (3604***23) 2012-09-26 15:53:11 毛辛荣 (3604***23) 2012-09-26 15:53:16 这样的效果也不行？潘加宇 (3504847) 2012-09-26 15:53:47 潘加宇 (3504847) 2012-09-26 15:53:53 估计这个才行毛辛荣 (3604***23) 2012-09-26 15:54:26 灰色都不给用呵呵毛辛荣 (3604***23) 2012-09-26 15:54:38 图标就没办法了火星 (16**3041) 2012-09-26 15:55:28 要潘老师这样的潘加宇 (3504847) 2012-09-26 15:55:54 Word里面，设置图片格式重新把颜色设成黑白火星 (16**3041) 2012-09-26 15:56:14黑白渐变潘加宇 (3504847) 2012-09-26 15:56:18 图片输出大一点，这样清晰度损失小一点毛辛荣 (3604***23) 2012-09-26 15:56:57 申请专利一个图片都不能带颜色？毛辛荣 (3604***23) 2012-09-26 15:57:02 这么严格？火星 (16**3041) 2012-09-26 15:57:47 由代理公司帮忙搞的火星 (16**3041) 2012-09-26 15:58:24 图片必须黑白，不能阴影火星 (16**3041) 2012-09-26 15:58:46 估计他们Visio用惯了，看着那图就是标准毛辛荣 (3604***23) 2012-09-26 15:59:34 应用专利？火星 (16**3041) 2012-09-26 16:00:07 好像是叫方法专利潘加宇 (3504847) 2012-09-26 16:03:43 潘加宇 (3504847) 2012-09-26 16:03:47 有选项把阴影去掉潘加宇 (3504847) 2012-09-26 16:04:41 把那个Print in Color也去掉，打印到pdf，应该就OK了毛辛荣 (3604***23) 2012-09-26 16:05:24 这个好！这样就黑白了毛辛荣 (3604***23) 2012-09-26 16:06:47 图标没办法火星 (16**3041) 2012-09-26 16:07:05这里有黑白渐变...潘加宇 (3504847) 2012-09-26 16:08:25 Standard Colors里面还有一个Shadow选项，把它设成白色看看火星 (16**3041) 2012-09-26 16:08:48 火星 (16**3041) 2012-09-26 16:09:01 只剩黑白二色火星 (16**3041) 2012-09-26 16:12:24 可以了，用了潘老师的word方法，丑了点，但通过了谢谢潘老师，毛同学潘加宇 (3504847) 2012-09-26 16:19:15 图标用错了，如果这个是一个业务序列图，时间是业务实体，这个用的图标却是一个实体类。如果这是一个分析序列图，时间不可能是一个类（可能有定时器边界类），只可能是一个外部的执行者，应该用执行者图标。
