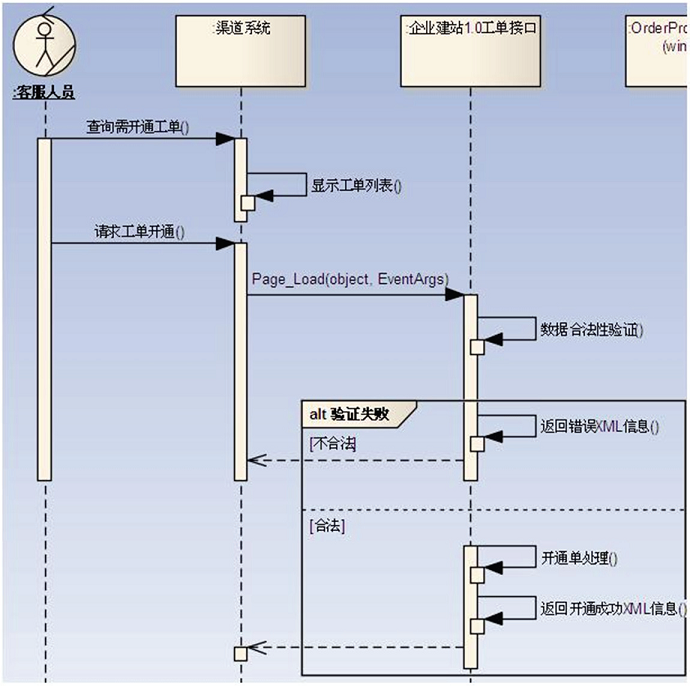

冷风工作室 More options Aug 27 2010, 7:12 pm 潘老师： 您好，我在画时序图的时候，遇到2 个问题，麻烦帮我讲解一下。 如附件中的效果图： 1、在Page_Load(object, EventArgs)方法中会进行数据的合法性验证，请问我还需不需要画出来（如图中我已经画出：数据合法性验证()）。 这个验证可能是一个函数，也可能是几条简单的if 语句。 2、在Message 线的属性窗口中可以设置"是否返回",这样线条变成虚线。 所以在"企业建站1.0 工单接口"(是一个页面)中如果验证不合法，则输出错误的XML 信息，我想画一条虚线指向渠道系统，但在这个为虚线的Message 线中 指定方法的话，那这个方法属于渠道系统这个Business Entity，这样不符合我要求。 因为返回错误XML 信息()是"企业建站1.0 工单接口"中的方法。 所以我只有画出返回错误XML 信息()为self-message，然后再在下面画上一个没有方法的虚线。 请问有无问题？要如何画？ 谢谢！ Best Regards!

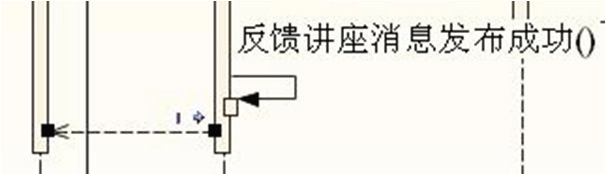

UMLChina More options Aug 27 2010, 10:28 pm 画也行不画也行。问题不在这里，问题可能是： 看你这个图是一个业务序列图，也就是说，研究的范围是组织内各系统之间的交互。 "客服人员"、"渠道系统"，这个可以理解，都是一个系统，是一个抽象级别的。"工单接口"是这个级别的吗？还是只是相当于人的"手指"， "眼睛"？ 你看你图上： 渠道系统.查询需开通工单 渠道系统.开通工单（不是工单开通） 突然来一个 工单接口.Page_Load 还XML 什么的 就好像： 张三，你左边包抄 李四，你右边包抄 突然来一个 王五，你先后转身体，抬左腿，再抬右腿.... 难道张三李四没长腿吗 从图上看，目的就是要开通工单嘛，Page_Load 的地方应该改为"开通工单"，"工单接口"要不要改成别的什么，其他乱七八糟的删掉， 改写在"工单接口"的 "开通工单"用例文档中（不知道你做的系统是哪一个）。 建模时，同一张图上的信息应该处在同一抽象级别上。 > 所以我只有画出返回错误XML 信息()为self-message，然后再在下面画上一个没有方法的虚线。 > 请问有无问题？要如何画？ －－－－就这样画。再点击一下旁边有个向右的小箭头，把这个返回消息附加到"返回××××"操作上冷风工作室 More options Aug 28 2010, 12:28 am 第1 点估计是我没讲清楚，目前我个人觉得我这样理解应该是对的，我就这几个系统的关系讲解一下： 我们是做企业建站平台，就是企业可以注册使用我们的平台后可以搭建自己的企业网站。由于跟移动有点关系，那些企业数据都是移动调用我们的一个web service A 记录到企业建站平台的一些数据表中。 然后对这些数据，我们需要客服人员对它进行完善补充后进行开通。 所以目前就有一个"渠道系统"(客服人员用的)，它是对企业的基础数据操作，有一个查询界面把需要开通的企业查出来，然后点开通按钮后，代码中会调用"企业建站 1.0 工单接口"，这个接口是也是一个web service 页面，是放在企业建站系统中，跟"渠道系统"不是在一起 工单接口就是企业建站的一个asp.net 页面，用于接受传递过来的xml 数据和返回操作结果的xml 数据 除了上面说的"渠道系统"和"企业建站1.0 工单接口"以外，为了性能，另外还有一个winform 程序定时调用，然后现在又开发了一个企业建站2.0，是一个 全新独立的系统(有些数据跟1.0 有关联)，开通时也需要开通一些数据，这2 个我画在右边，没截图出来(跟问题没关系)。 你说建模时同一张图上的信息应该处在同一抽象级别上，我这张图只想表现工单开通(说白了就是账号开通、初始化一些数据)，只是关联的有几个系统模块，所以我就这样画。 讲了一大堆，也不知道我表述清楚没有。 第2 点还有点模糊，想再确认一下，你的意思是说"企业建站1.0 工单接口"下的"返回错误XML 信息()"和下面的那根虚线这样画没错？ 然后再点虚线旁边向右的 小箭头？？ 非常感谢！UMLChina More options Aug 28 2010, 5:59 pm 还是没有看明白你的系统边界在哪里，我根据我的猜测说一下： 你的目的是要画你的系统（即企业建站平台）内的各个类之间的交互？那就没有什么业务工人图标，也不需要画客服人员和渠道系统之间的交互，渠道系统就是"企业建站 平台"的执行者，序列图从渠道系统和你的系统的边界类交互开始画起。 "工单接口"是用来接收"渠道系统"命令的一个类，这个类的名字是否应该改为"渠道系统接口"？ "××接口"能做"验证数据合法"（不是数据合法性验证）、"返回错误信息"（不用写XML 几个字）。。。这个可以理解，但"接口"能做"开通单处理"（可以改为"执行开通"），这个不好理解，它自己能搞定吗？是否需要委托某个类来搞定？ 小箭头见附件 小箭头.jpg

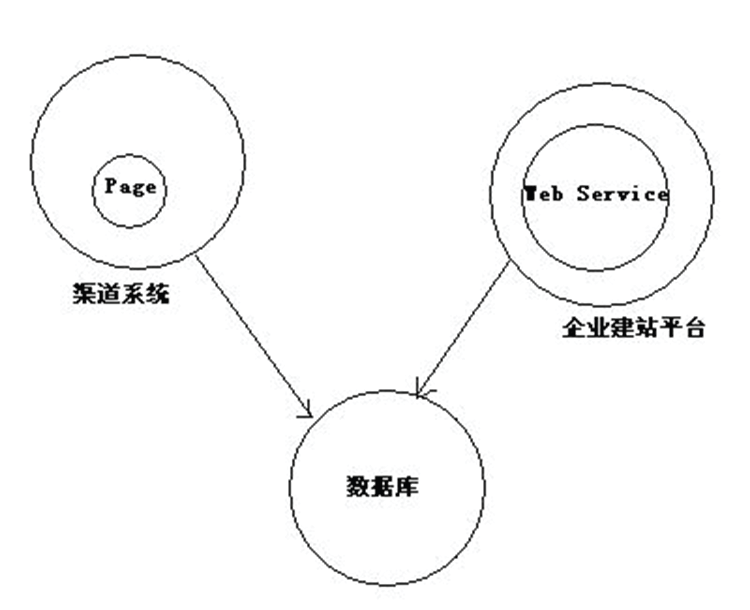

冷风工作室 More options Aug 31 2010, 10:28 am 如附件中的图，就是有2 套系统："渠道系统"、"企业建站平台"系统。它们都访问同一个数据库，在"渠道系统"中有一个页面Page 用于查询出需要开通工单的数 据，然后传递给"企业建站平台"中的一个web service（简单说就是一个页面），然后在这个web service 中执行开通操作。 我觉得应该是2 个系统间的交互，开始需要客服人员执行操作才能进行开通，所以我就认为业务工人应该是客服人员。 "工单接口"是用来接收"渠道系统"命令的一个类，这个类的名字是否应该改为"渠道系统接口"？--------------------------------------------------------------------- 嗯，觉得这样改也不错，只是我们同事之间习惯叫"工单接口"，就是用于开通工单。 "验证数据合法"、"执行开通"： 对，应该这样改，记得上课时好像给我们讲需要用类似动宾结构 "返回错误信息"： 嗯，我当时加xml 是想说明详细点，表示错误信息是xml 结构的数据 但"接口"能做"开通单处理".... 我这儿说的"接口"不是类似c#中的interface 类型， 而是类似一种web service，用于渠道系统请求后开通/关闭/停用工单等处理。 非常感谢！

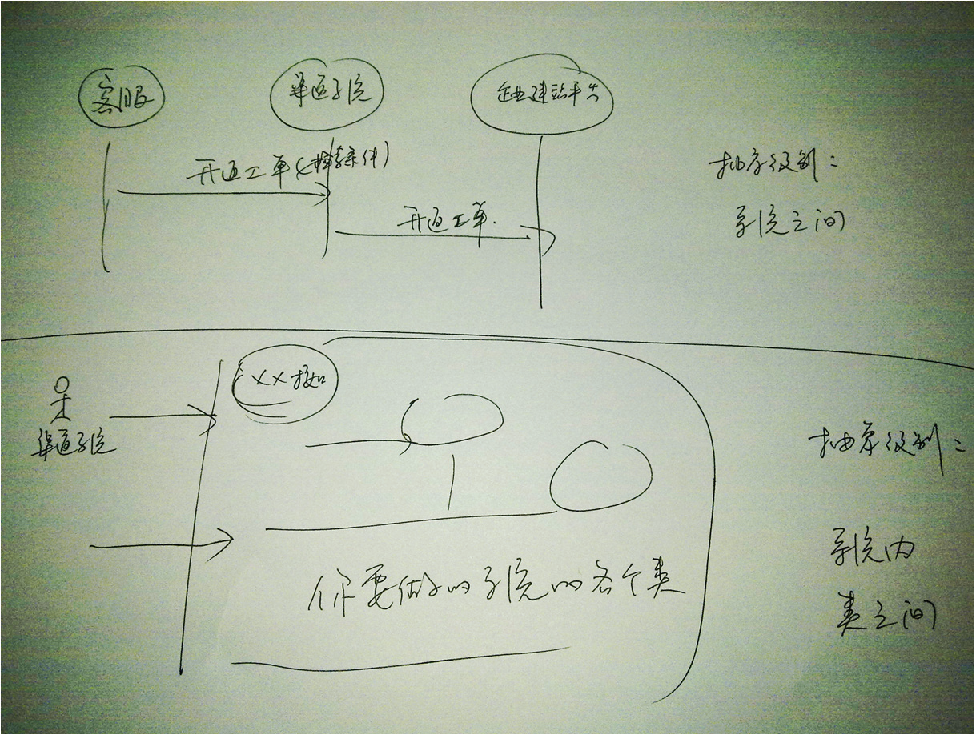

UMLChina More options Aug 31 2010, 8:15 pm 有2 套系统："渠道系统"、"企业建站平台"系统－－【哪一套是你要做的系统？，看你说的意思似乎渠道系统是现有的？开通工单的 webservice 以及后面的 支撑组件也是现成的？那你做什么？】 在"渠道系统"中有一个页面Page 用于查询出需要开通工单的数据，然后【"渠道系统"中的什么负责调用这个webservice？是"查询出 需要开通工单的数 据"的page 吗？】传递给"企业建站平台"中的一个web service（简单说就是一个页面 整理一下你的表述： 客服人员－－请求－－"渠道系统的一个页面"－－查询出需要开通工单的数据 然后 渠道系统－－传递给－－"企业建站平台"中的一个web service－－开通工单 【还是老问题，说事情的时候，抽象级别跳来跳去。 应该是 客服人员－－请求渠道系统－－开通工单，渠道系统－－请求企业建站平台－－执行开通 Page，webservice 这些东西放到下一个抽象级别的图 】 "我觉得应该是2 个系统间的交互，开始需要客服人员执行操作才能进行开通，所以我就认为业务工人应该是客服人员。"【你已经谈 到页面、webservice、w inform 了，这个时候不需要再谈业务工人了，那是业务建模的概念】 见附件，两个抽象级别的图分开。
冷风工作室 More options Aug 31 2010, 8:40 pm 所有系统、功能都是现有的，我只是阅读文档和代码，对流程、思路进行整理一下，顺便用时序图表现出来。后期要对现有功能进行开发修改。 邮件后面你说得很清楚，是我对抽象级别搞混了：想尽量多的把各个点都在一张图中表现出来，把自己想表述的都堆砌上去。 谢谢！
