角斗士 (25***386) 2012-05-18 10:34:45 潘老师，我觉得RUP与MDA做管理软件需求分析，用两个文档就可以了：业务流程图、系统用例 角斗士 (25***386) 2012-05-18 10:35:31 其中系统用例大部分通过业务流程图推导出来 潘加宇 (3504847) 2012-05-18 10:35:42 可以的 乐天 (9**582) 2012-05-18 10:38:01 这个业务流程图是什么图？ 角斗士 (25***386) 2012-05-18 10:38:44 泳道图+活动图 角斗士 (25***386) 2012-05-18 10:42:23

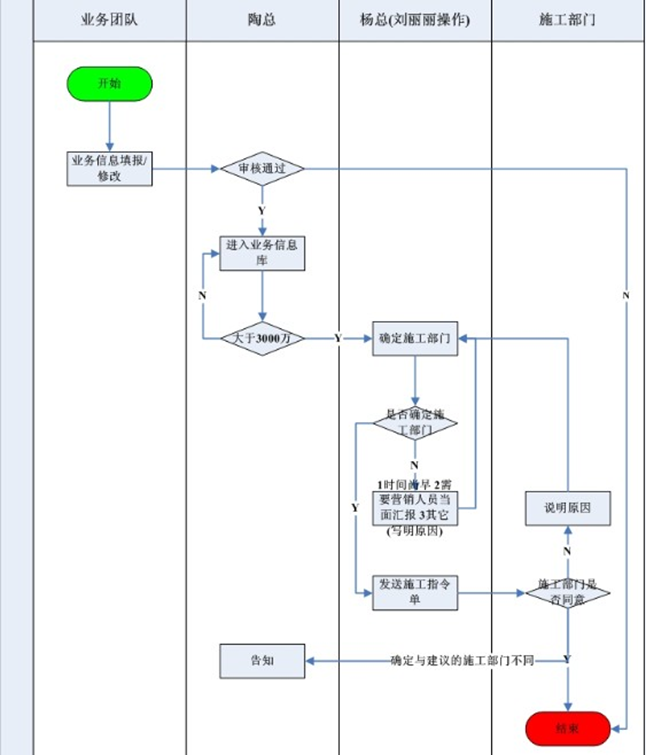

潘加宇 (3504847) 2012-05-18 10:45:54 此图存在的问题： 1 陶总"审核"是活动 2 什么叫陶总"进入业务信息库"，他钻到里面去了？ 3 大于3000万是那个活动产生的判断结果？ 。。。。 先按此修改，下面先不评点 角斗士 (25***386) 2012-05-18 10:54:06
角斗士 (25***386) 2012-05-18 10:56:26 这张呢？ 潘加宇 (3504847) 2012-05-18 10:57:10 活动图要素 活动－（条件）（数据）－－活动－－－活动 这个判断条件不是从天上掉下来的，是由某个活动作出的，可以是人脑的决策，也可以是电脑的计算。 潘加宇 (3504847) 2012-05-18 10:57:32 按照这个方式，实事求是把事情说清楚就可以 潘加宇 (3504847) 2012-05-18 10:58:33 另外，如果不是多重判断，不需要添加菱形判定，直接画在离开活动的控制流的警戒条件里面就可以 潘加宇 (3504847) 2012-05-18 10:58:59 多次判断才有必要加菱形 潘加宇 (3504847) 2012-05-18 10:59:22 参见我在《软件方法》中画的活动图 潘加宇 (3504847) 2012-05-21 16:06:27 这个用的是什么工具，可以用专门的工具来画活动图（或业务流程图） 潘加宇 (3504847) 2012-05-21 16:08:48 分支的决策的来源就是作出决策的活动；菱形判断和活动不要放在一个水平线上。
