[答疑]费用报销系统的用例图

rolt 发布时间：2021-05-08 08:53:00 ，浏览量：4

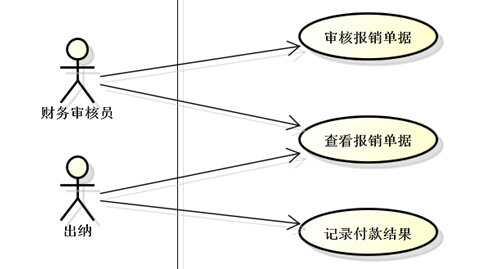

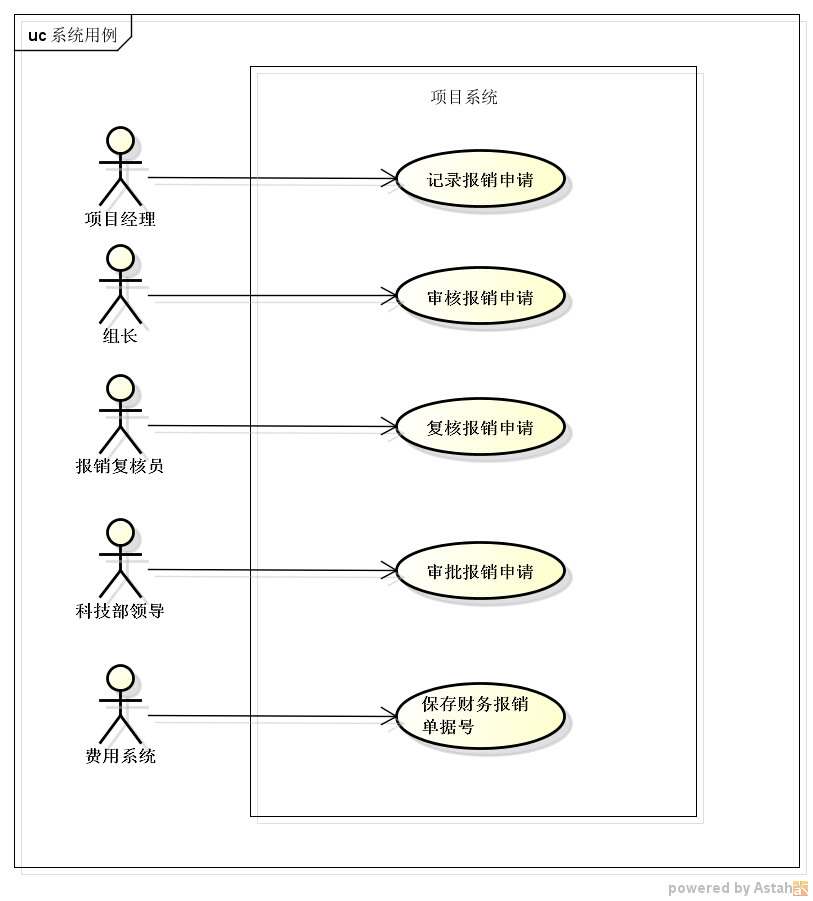

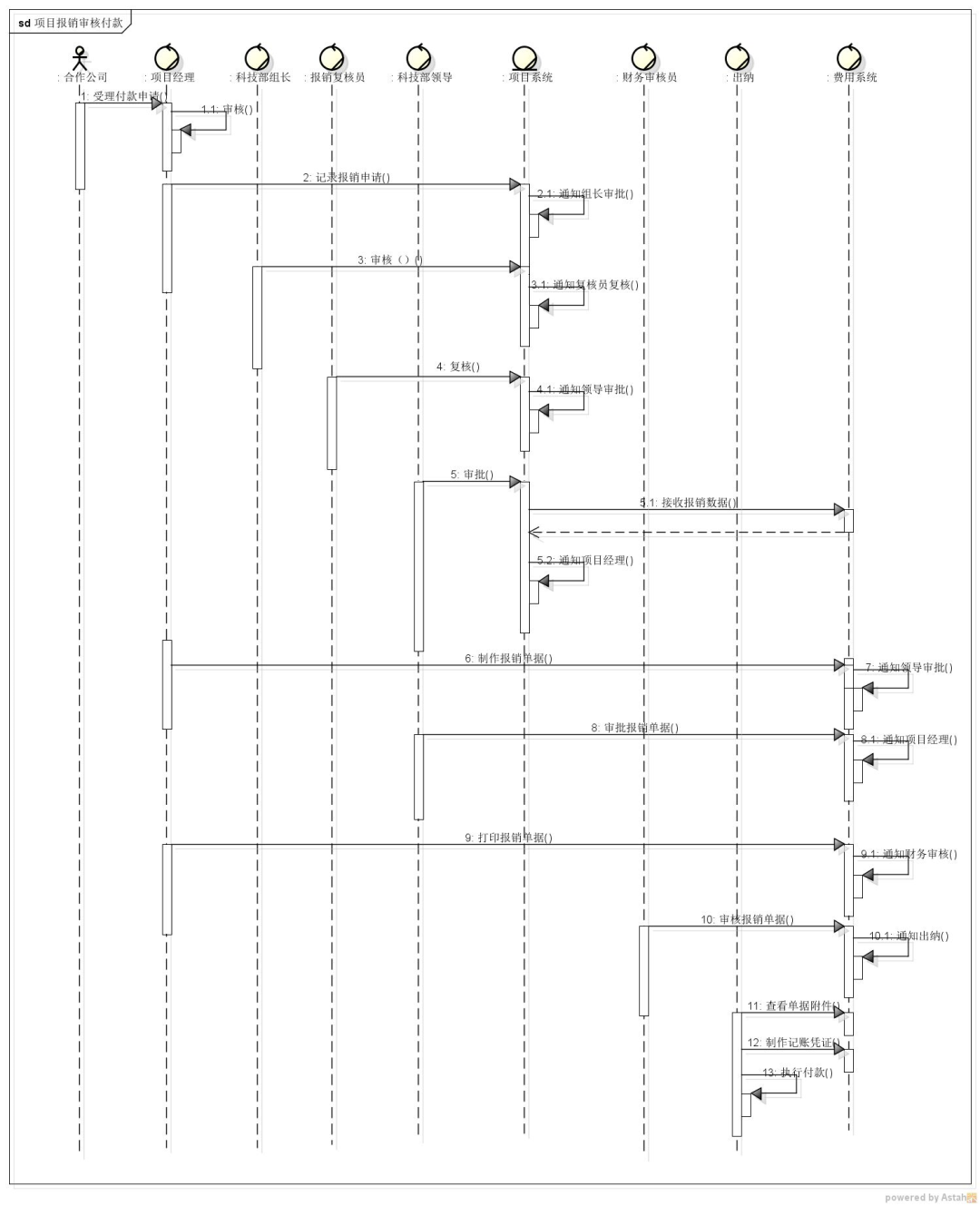

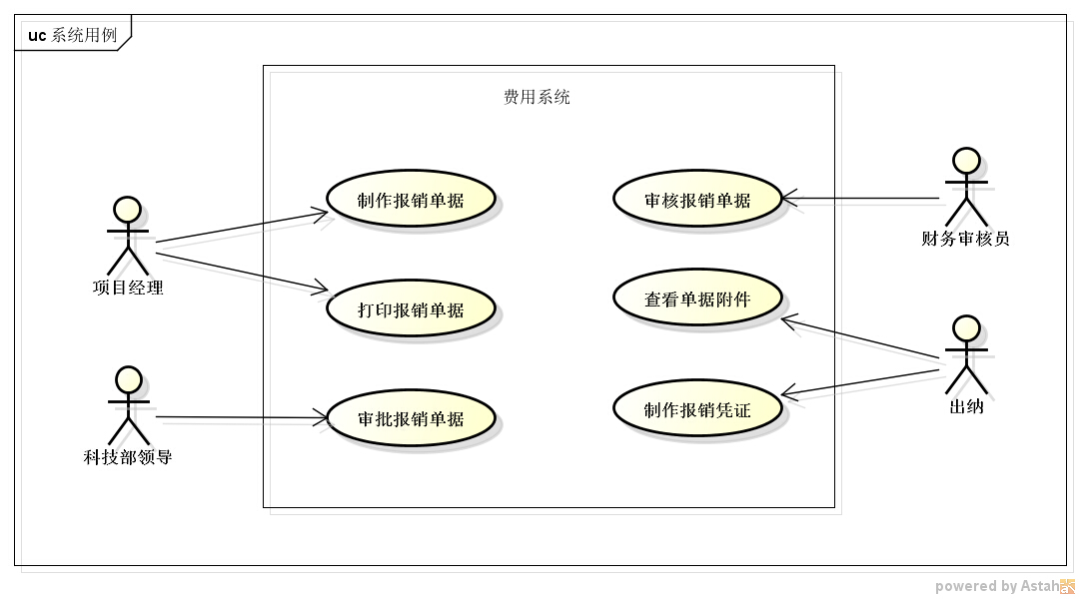

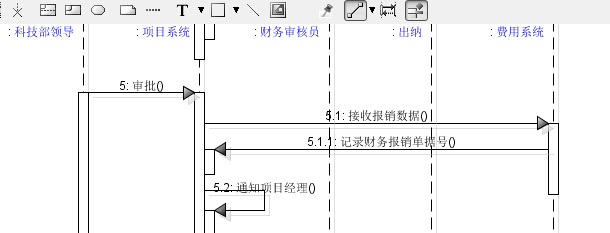

譯揮 (252***66)15:00:19 请大家看看这个系统用例图正确吗，有什么问题？向日葵(100***61)15:09:00 普通员工不能接触这个系统？向日葵(100***61)15:09:59 改进后的业务流程都没有，光是看系统用例，不好看出问题来譯揮 (252***66)15:13:55 譯揮 (252***66)15:14:25 我感觉：查看单据附件，可能有点问题。向日葵(100***61)15:23:05 一开始还以为"项目系统"是你们要做的譯揮 (252***66)15:24:29 两个系统都有了，是改进譯揮 (252***66)15:27:34 把流程衔接起来，提高审批效率向日葵(100***61)15:27:49 那也不能分着画向日葵(100***61)15:28:04 可以理解为把两个系统合并了潘加宇(3504847)15:38:16 看起来没问题，可以把主执行者挪到左边，图长一点没关系潘加宇(3504847)15:39:37 和你后面贴的业务序列图对不上啊譯揮 (252***66)15:41:54 基本对得上，少了一个。项目系统是费用系统的执行者，用例：接收报销数据潘加宇(3504847)15:42:10 对，少了这个向日葵(100***61)15:43:21 改进后的业务序列图可以画两个要做的系统吗？潘加宇(3504847)15:43:52 可以潘加宇(3504847)15:44:09 所有系统都是"要做"的潘加宇(3504847)15:44:53 业务流程改进中，业务实体的责任被修改，业务工人的责任也会被修改譯揮 (252***66)15:45:39潘加宇(3504847)15:45:51 只不过缩小聚焦范围时，把聚光灯打在哪个"我们要做"的系统上而已潘加宇(3504847)15:46:17 费用系统也是Actor 向日葵(100***61)15:46:52 嗯，我的意思是说，我们要做的系统，可以是多个吗？譯揮 (252***66)15:47:27 好潘加宇(3504847)15:47:42 如果系统都是"你们"做的，实际上就是一个系统，因为系统如何分割由你们决定潘加宇(3504847)15:48:34 对外可以宣称是"多个系统"，但涉众要的是提供了多少功能，而不是"多少个系统" 潘加宇(3504847)15:49:23 所以，关键在于什么是"不这样不行"的，什么是"这样也行"的譯揮 (252***66)15:52:06 同样，项目系统的用例也少了一个譯揮 (252***66)15:54:18 现在有一个问题：在项目系统中，领导审批完之后，将报销数据传送到费用系统中这个步骤，在项目系统中是没有这个用例的，写在了领导审批（）这个用例的用例规约里。对于领导审批用例要不要将费用系统作为辅助执行者---从用例的本质看，应该不需要。但是，这里调用于费用系统，如何理解？潘加宇(3504847)15:54:20 项目系统没有最后那个用例譯揮 (252***66)15:55:03 为什么项目系统没有最后那个用例？潘加宇(3504847)15:55:27 你序列图上没有费用系统执行项目系统的箭头譯揮 (252***66)15:55:49 譯揮 (252***66)15:55:53 修改了譯揮 (252***66)15:58:10 加了以后，应该还是有一个用例的吧。是作为一个用例，还是作为领导审批用例的一个步骤，这个如何处理？潘加宇(3504847)15:58:20 为领导审批用例的一个步骤潘加宇(3504847)15:58:44 是马上告诉费用系统的吧譯揮 (252***66)15:59:07 是费用系统马上返回的潘加宇(3504847)15:59:42 这和课上的系统请求公司网站发布网页一样的，可以复习一下课上留下的模型和文档譯揮 (252***66)16:08:55 就是说，在处理一个流程交互步骤时，要注意区别哪些是用例，哪些是步骤。潘加宇(3504847)16:24:22 如实描述即可，可以再看看以往的答疑记录譯揮 (252***66)9:36:26 请看一下，这个系统用例图有没有问题？我觉得可能还是有一点问题（注：昨天出纳的制作报销凭证的用例改为了记录付款记录，出纳不负责制作报销凭证）潘加宇(3504847)9:37:06 把有两个主执行者的改为一个潘加宇(3504847)9:37:36 制作报销凭证--这个是系统要负责的吗譯揮 (252***66)9:41:02 是系统要负责的，是由会计做，我这个流程暂不涉及。譯揮 (252***66)9:42:15 查看报销单据，有两个主执行者。是应该改为一个。尽管两个人都需要查看报销单据，应该是两个需求。不能在需求阶段就把它共用了。对吧？譯揮 (252***66)9:42:44 复不复用，那应该是设计的事。潘加宇(3504847)9:43:18 你的意思是不是说：这个版本的改进暂时不涉及制作报销凭证的问题，也许将来的改进中会涉及，现在初步的设想是将来可能由会计使用系统来制作报销凭证。譯揮 (252***66)9:45:27 制作报销凭证在系统中已经有了，暂时不需要改进。我在学习研究这个需求案例，暂时省略了。潘加宇(3504847)9:45:50 OK 譯揮 (252***66)9:48:32 如果要反映同时几个人都有查看报销单据的需求时，如何表达？是不是分开写，如：出纳-&get;查看已审核单据，审核员-&get;查看待审核单据。潘加宇(3504847)9:49:54 如果有区分，那就分开写。潘加宇(3504847)9:50:00 再看一下第五章譯揮 (252***66)9:52:37 如果确实没有区别，是不是就可以多个执行者指向一个用例？潘加宇(3504847)9:52:58 不可以，还是要再复习第五章
