[答疑]序列图生命线上的竖条

rolt 发布时间：2021-06-03 08:25:51 ，浏览量：3

软件方法（下）分析和设计第8章连载[20210518更新]>>

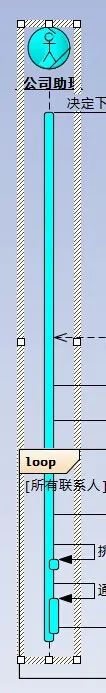

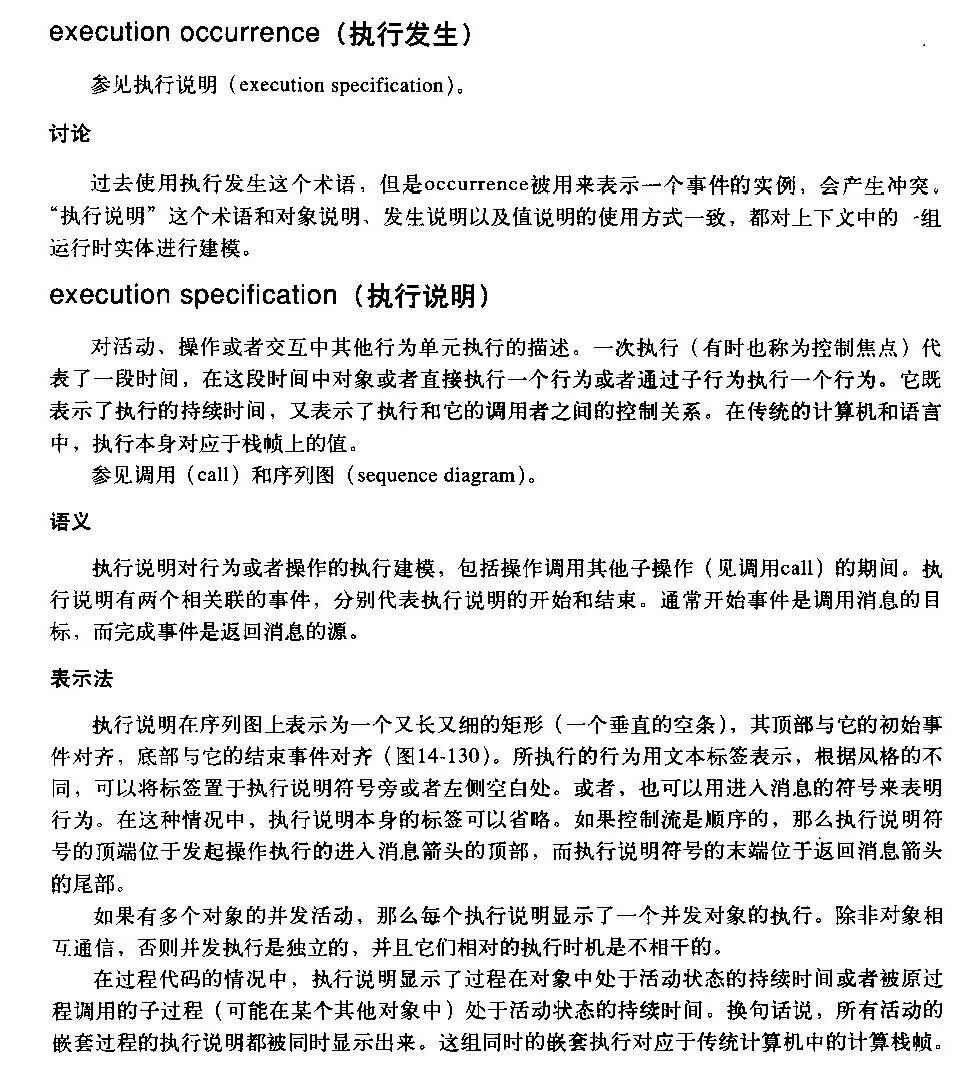

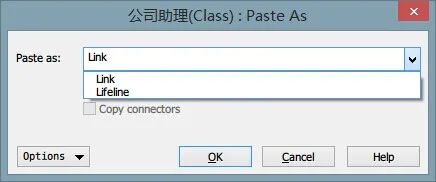

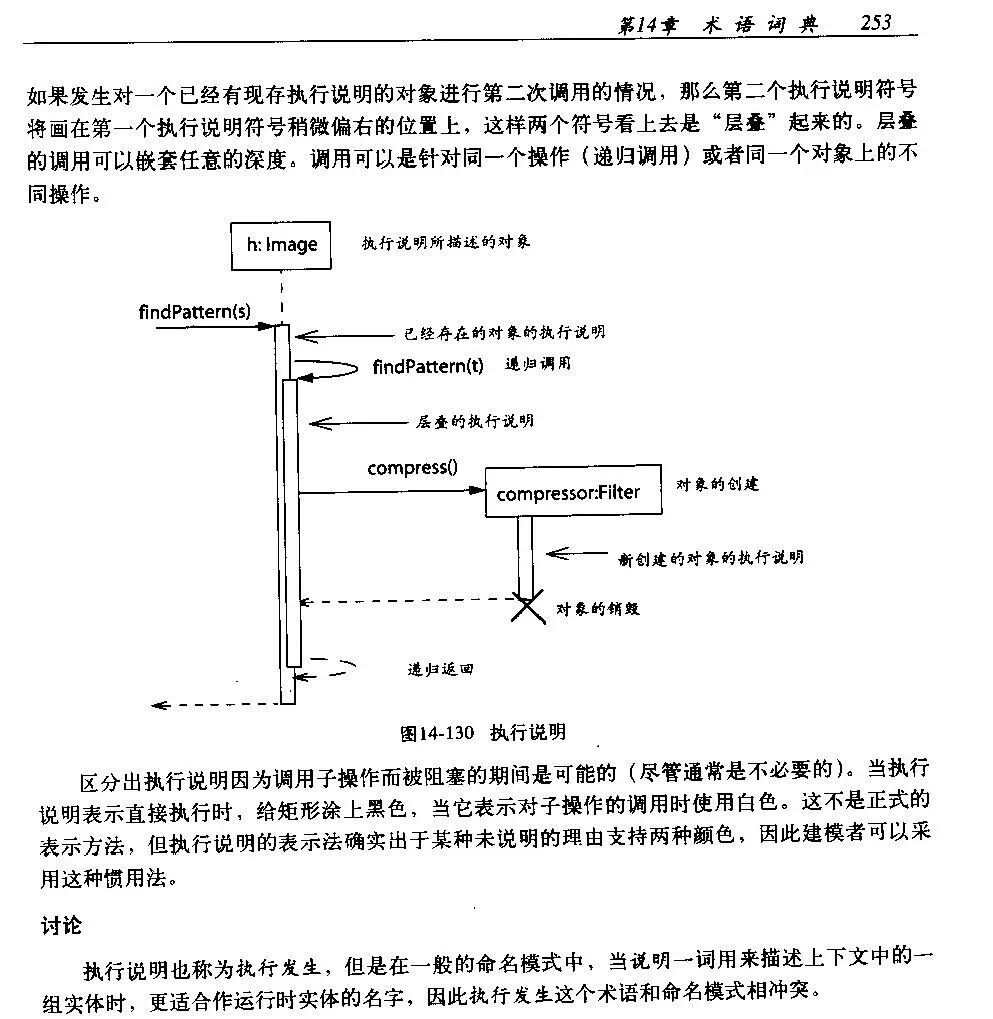

只困不惑(5***6) 14:09:05 ea 11 好像有不少ui部分的变化只困不惑(5***6) 14:09:29 潘老师《软件方法》中的操作讲解都对应不上了只困不惑(5***6) 14:13:23 比如：103页中从业务对象将"公司助理"这个业务工人拖放到序列图中时，不再有 paste as instance of element(object)选项了只困不惑(5***6) 14:14:03 只困不惑(5***6) 16:55:48 只困不惑(5***6) 16:56:22 在公司助理的lifeline中，不是一条双线到底的，中间不连续，其含义是什么？只困不惑(5***6) 16:56:40 如何在 ea 中画出来？我现在只能画出一条双线到底的效果只困不惑(5***6) 16:57:37 ★℃初见 18:43:23 反正就是点击连接线，右击菜单，然后再子菜单 ★℃初见 18:45:01 我都忘了只困不惑(5***6) 18:45:06 嗯，我找到了只困不惑(5***6) 18:45:27 "Start new message group 只困不惑(5***6) 18:45:45 多谢了潘加宇(3504847) 6:39:46 比如：103页中从业务对象将"公司助理"这个业务工人拖放到序列图中时，不再有 paste as instance of element(object)选项了 –书中用的是EA 9.2。这个图选Lifeline就是instance 潘加宇(3504847) 6:41:43 右键点消息，Activiation→Start new group 只困不惑(5***6) 7:26:25 老师，多谢您的指点。操作昨天在群友的帮助下就找到了，双线的含义是分组还是说时间上讲究个延续性呢？潘加宇(3504847) 10:17:45 你说的"双线"是竖条（生命线）还是横条（消息）只困不惑(5***6) 10:18:07 呵呵，生命线潘加宇(3504847) 10:42:47 盖在生命线上的竖条（bar）称为执行发生（Execution Occurrence）潘加宇(3504847) 10:42:50 潘加宇(3504847) 10:43:52 潘加宇(3504847) 10:44:46 参见只困不惑(5***6) 10:47:39 那天我也查了这本书，可惜是第一册，没有找到相关内容，多谢 @潘加宇老师潘加宇(3504847) 10:48:17 第一版只困不惑(5***6) 10:48:28 对，对只困不惑(5***6) 10:48:44 是 uml 2.0 的新特性吗？潘加宇(3504847) 10:48:45 这个是第二版，纸书连我自己也没有了，网上有扫描版潘加宇(3504847) 10:49:55 10年前翻译的了，没有第三版，因为三友没有再写。想看新的书，看别人的只困不惑(5***6) 11:03:09 手册性质的书还是应当有一本潘加宇(3504847) 9:31:56 可以看参考手册，也可以直接看最新的标准，OMG、ISO的都可以。我国也有一个翻译的"国标" http://product.dangdang.com/22885697.html
