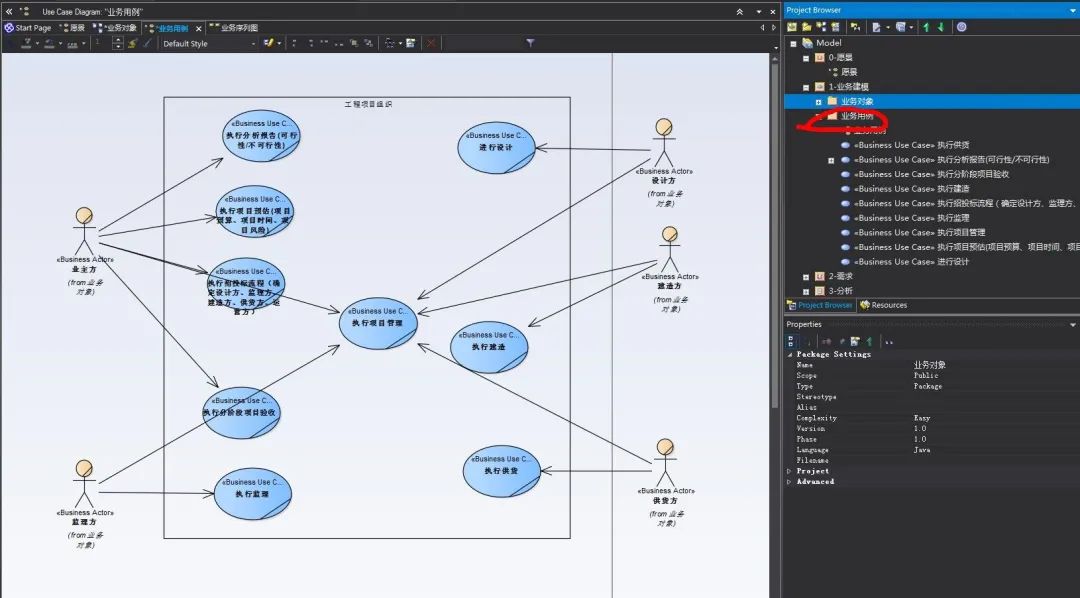

钱辰宇(147***32) 09:10:01 早上好，请教一下，我在画业务用例，感觉画得不对，请帮我看一下，是不是一堆问题? 钱辰宇(147***32) 09:10:09 王周文(1034***24) 09:13:19 显见的问题如下：（1）一个用例一般来说只有一个主执行者（2）设计方、建造方、供货方，很可能是辅助执行者（3）用例名称请按照"本组织对外提供的价值"思路来考虑王周文(1034***24) 09:14:49 组织范围不明确，你这个，估计是脑子里首先想出系统做出来是啥样有哪些"功能菜单"，再去回头画这个"业务"用例图的钱辰宇(147***32) 09:16:25 豁然开朗，谢谢！！王周文(1034***24) 09:28:06 另，我印象中，如果工具操作恰当，不应出现"（from 业务对象）"这样的字样。（仅印象）。。。不过这个问题只是工具操作层面的问题，不属于建模知识理解错误。。。钱辰宇(147***32) 09:31:48 我经常会有from；我把用例放到用例里了，其他放对象里了。这个会有问题吗？请给点意见，哈:) 王周文(1034***24) 09:33:48 模型的目录结构，以老师的为准。。。（关键是，我这会儿手头电脑上无EA，无法给你验证）钱辰宇(147***32) 09:35:12 嗯嗯钱辰宇(147***32) 09:36:18 我改画下次序图，可能清楚点，再回过头来整业务用例图。王周文(1034***24) 09:37:30 “次序图"建议用"序列图” 钱辰宇(147***32) 09:37:44 嗯钱辰宇(147***32) 09:37:52 好的王周文(1034***24) 09:39:28 另，如果你序列图能描述清晰，这个业务用例图倒不是必须的（老师的建议应该是分步改进，不一定要用革命式的，把所有的做得大而全，所有图都用上。。。）用老师的方法解决你的痛点即可钱辰宇(147***32) 09:41:26 理解了钱辰宇(147***32) 09:48:00 我找不到业务执行者，说明选择的东西太大了，先用freemind 整理一下思路先。钱辰宇(147***32) 09:48:16 不能搞大… 钱辰宇(147***32) 09:48:25 做成一个钉子钱辰宇(147***32) 09:50:44 谢谢周文同学 😉 先干活了，有时间在理思路钱辰宇(147***32) 09:50:51 潘加宇(3504847) 18:52:44 (1)用例是研究对象所封装的服务，执行者希望研究对象为他提供用例的服务。图中"监理"“建造”"供货"看起来不是，否则建造方、监理方干什么呢？（2）执行、进行等弱动词去掉（3）一个用例只有一个主执行者，"执行项目管理"不对认真观察，如实描述即可。可能就一个用例，业主-做工程项目-许多辅执行者。潘加宇(3504847) 06:55:21 Actor在外面，应该放在用例包里。
