毛伟-擎天科技(235***919)21:52:33

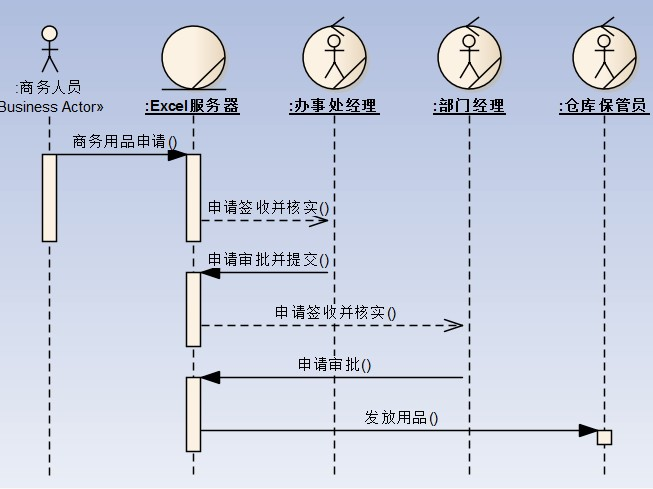

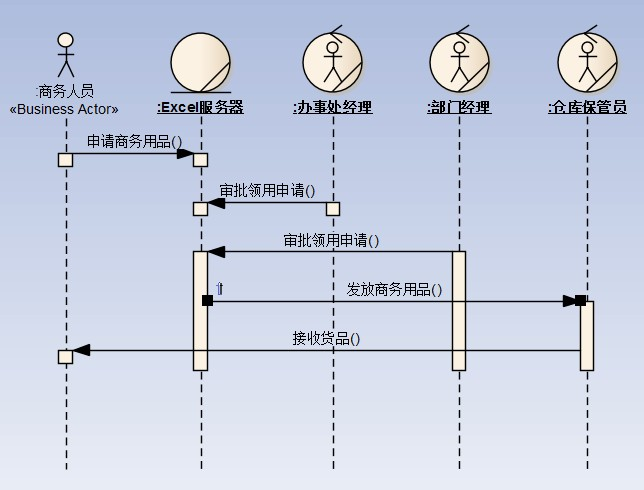

毛伟-擎天科技(235***919)21:53:41 潘老师，请问商品领用审批的序列图画的对么？ 毛伟-擎天科技(235***919)21:54:10

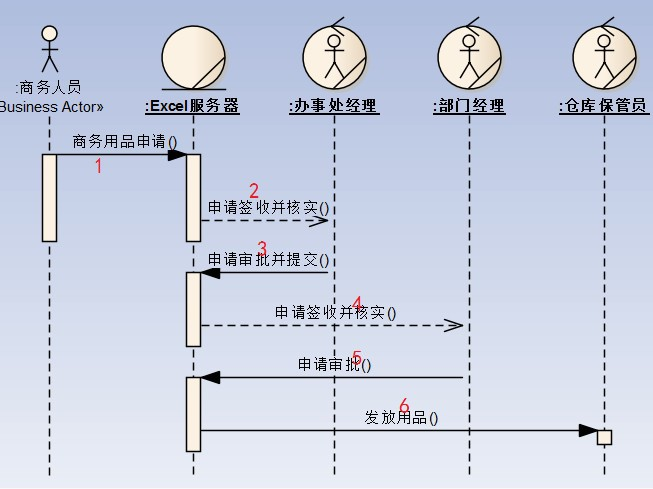

毛伟-擎天科技(235***919)21:54:18 业务用例图如上 王周文(1034***24)21:56:14 不对 毛伟-擎天科技(235***919)21:57:03 为什么？ 毛伟-擎天科技(235***919)21:57:07 哪里画错了 王周文(1034***24)21:57:59
王周文(1034***24)21:58:26 1：线上的名称应为"领用商务用品（）" 毛伟-擎天科技(235***919)21:58:47 继续 王周文(1034***24)21:58:59 2：这条线不存在，若存在，应是一个"时间"业务实体，让办事处经理每天定时去看系统 潘加宇(3504847)21:59:11 @毛伟-擎天科技(235***919) Excel服务器 不能 提供 申请商务用品 的服务吧？ 潘加宇(3504847)21:59:30 就像Word提供的服务是编辑文档，不能是写标书 王周文(1034***24)21:59:33 3：应为"审批（）" 王周文(1034***24)22:00:23 接潘老师的话，我错了，1应为"录入领用申请（）" 毛伟-擎天科技(235***919)22:00:25 解释下，Excel服务器就是 办公系统，产品名叫Excel服务器 毛伟-擎天科技(235***919)22:01:14 录入领用申请，感觉是传递消息，而不是提供的服务或责任么！ 潘加宇(3504847)22:01:32 也就是说’Excel服务器"这个系统的代码里会有"商务用品""领用"等内容？ 王周文(1034***24)22:02:03 潘老师答吧，我好像有点误导这毛娃子 毛伟-擎天科技(235***919)22:02:04 界面上有商务领用这样的按钮 潘加宇(3504847)22:02:11 虚线都不对 潘加宇(3504847)22:02:26 界面上有商务领用这样的按钮–OK，那就可以 毛伟-擎天科技(235***919)22:03:16 虚线！ 王周文(1034***24)22:03:41 用动宾结构，所有的"申请审批（）“请改为"审批申请单（）” 潘加宇(3504847)22:03:42 故事应该是 商务人员 使用 EXcel 服务器 申请商务用品 Excel服务器 通知办事处经理签收？ 毛伟-擎天科技(235***919)22:04:14 对 潘加宇(3504847)22:04:28 还是像王周文说的，经理什么时候想起来了，就去看看 王周文(1034***24)22:04:44 Excel服务器 不会主动去通知 办事处经理签收 的 毛伟-擎天科技(235***919)22:04:54 办事处经理一上班就登录系统，看看有没有自己的待办的活 王周文(1034***24)22:05:08 还是"时间"（一上班） 毛伟-擎天科技(235***919)22:05:15 恩 毛伟-擎天科技(235***919)22:05:29 感觉是要加个时间 王周文(1034***24)22:05:46 不是必须出现的业务实体，可以不画 毛伟-擎天科技(235***919)22:06:03 潘老师，虚线和实现的区别就是实现主动发起，虚线返回消息 毛伟-擎天科技(235***919)22:06:17 写错了，是实线 毛伟-擎天科技(235***919)22:07:48 这里都是画实线么？ 毛伟-擎天科技(235***919)22:07:50 还是？ 潘加宇(3504847)22:08:01 没什么特定意义，时间不用加的，否则，到处都是"一上班"了 潘加宇(3504847)22:08:35 直接 经理使用EXcel服务器签收 即可 毛伟-擎天科技(235***919)22:08:41 哦，意思是这里都换成实线？ 潘加宇(3504847)22:09:10 去掉2和4 王周文(1034***24)22:09:16 所有的虚线都去掉，6那条线的箭头反一下 王周文(1034***24)22:09:38 再把6上面的字改一下 王周文(1034***24)22:11:01 6上面的字改成"变更申请单为已发放状态（）“或相似语义 王周文(1034***24)22:11:44 最好是动宾结构”[我请你]做某事（）" 毛伟-擎天科技(235***919)22:12:56 哪仓库保管员要不要画条线指向商务人员呢，“接收商品” 王周文(1034***24)22:14:00 可以，但不一定要画出（为了故事完整可画） 潘加宇(3504847)22:14:01 @王周文(1034***24) 22:11:01 6上面的字改成"变更申请单为已发放状态（）“或相似语义 最好是动宾结构”[我请你]做某事（）" –很好。不过"变更状态"是系统内的设计，改为"确认用品已发放"更好 毛伟-擎天科技(235***919)22:15:09

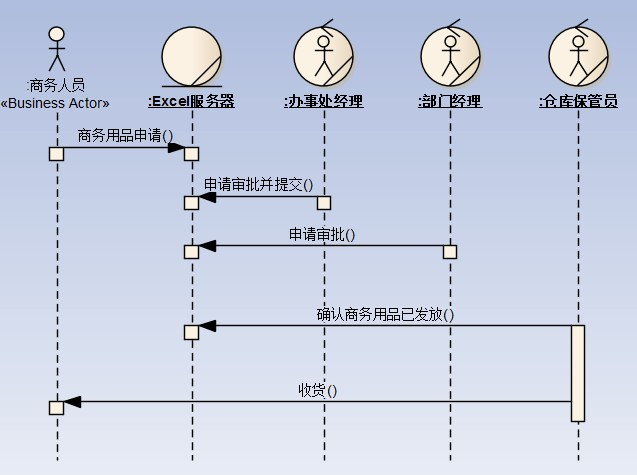

毛伟-擎天科技(235***919)22:15:10 这样对了么？ 王周文(1034***24)22:15:45 前三条线词改成动宾即妥 毛伟-擎天科技(235***919)22:16:58
毛伟-擎天科技(235***919)22:16:59 这样呢？ 再不疯狂我们就老了(27*****60)22:17:28 。。。 再不疯狂我们就老了(27*****60)22:18:05 洞宾要把动词放在前面 王周文(1034***24)22:18:29 第一条线：提交领用申请单（） 第二条线：审核申请单（） 第三条线：审批申请单（） 再不疯狂我们就老了(27*****60)22:19:04 最后一跳，发放用品吧 毛伟-擎天科技(235***919)22:19:28 最好是动宾结构"[我请你]做某事（）" 王周文(1034***24)22:19:39 “最后一跳，发放用品吧"不对，还应该是"收货（）” 王周文(1034***24)22:19:46 或接收货品（） 毛伟-擎天科技(235***919)22:19:47 我 仓库保管员请 商务人员 收货 毛伟-擎天科技(235***919)22:20:25
毛伟-擎天科技(235***919)22:20:27 差不多了吧 毛伟-擎天科技(235***919)22:21:27 请问潘老师，在序列图上要表现，分支如何实现呢？ 王周文(1034***24)22:21:33 关键是"审批"“领用”"申请"均可作动词，看起来蛮别扭的 再不疯狂我们就老了(27*****60)22:22:40 商务人员请服务器申请商务用品？ 毛伟-擎天科技(235***919)22:23:29 有什么不妥么？非人肉和人肉不都一样么！ 潘加宇(3504847)22:25:21 仓库保管员如何得知要发放什么东西 再不疯狂我们就老了(27*****60)22:25:39 潘老师，我请你做某事，可以理解为我要求你做某事，或我强破你做某事吗？ 毛伟-擎天科技(235***919)22:25:52 短信或邮件通知的 毛伟-擎天科技(235***919)22:26:12 系统提供的服务啊！ 毛伟-擎天科技(235***919)22:26:19 接受申请啊 潘加宇(3504847)22:26:23 @毛伟-擎天科技(235***919) 22:21:27请问潘老师，在序列图上要表现，分支如何实现呢？ –这些课上讲过的，留下的模型里也有，还是要复习啊 再不疯狂我们就老了(27*****60)22:26:47 让人去领用品是不是更合适呢 潘加宇(3504847)22:27:08 @毛伟-擎天科技(235***919) 22:25:52 短信或邮件通知的 系统提供的服务啊！ 接受申请啊 –是Excel服务器通知吗，画出来 毛伟-擎天科技(235***919)22:27:30 恩 王周文(1034***24)22:29:12 要画一个邮件服务器 实体，和一个短信网关 实体噢 毛伟-擎天科技(235***919)22:29:28

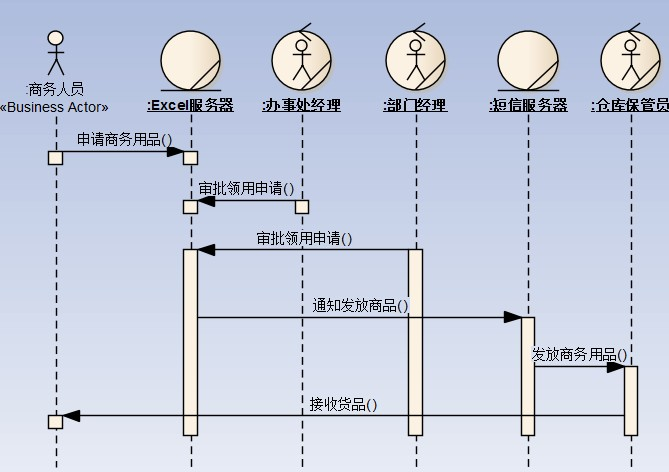

毛伟-擎天科技(235***919)22:31:12 这样对么？ 毛伟-擎天科技(235***919)22:33:25

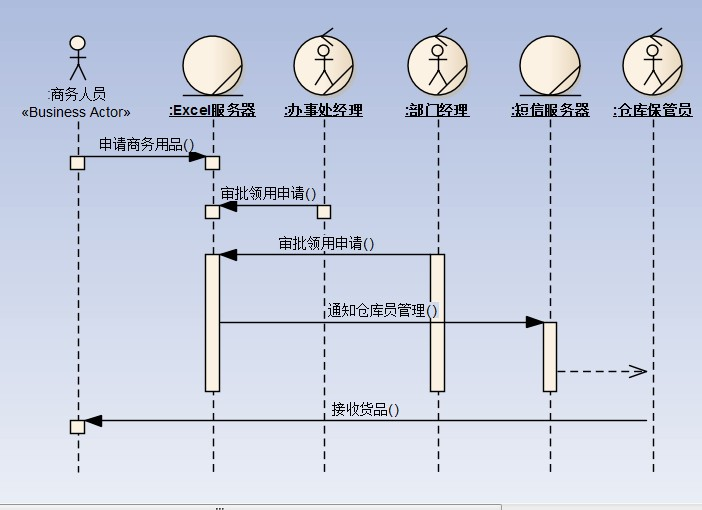

毛伟-擎天科技(235***919)22:33:29 这样？ 王周文(1034***24)22:33:44 要多出来业务实体才对，这样不对，或者你认为 短信网关和邮件服务器是你的EXCEL服务器内部的一个东东的话，你上图就是对的了。 王周文(1034***24)22:34:21 "通知发放商品（）“改成"通知仓库管理员（）” 王周文(1034***24)22:34:43 短信到仓库的线改成虚线不加字 毛伟-擎天科技(235***919)22:36:24 @王周文 短信到仓库的线改成虚线不加字，Why? 毛伟-擎天科技(235***919)22:37:13

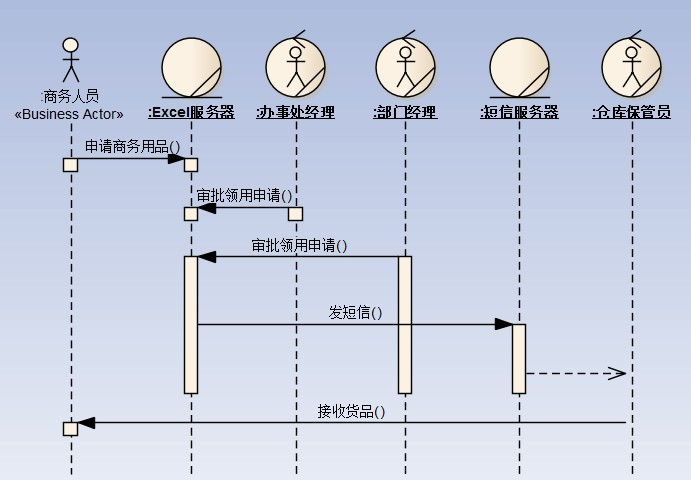

毛伟-擎天科技(235***919)22:37:15 最后 王周文(1034***24)22:38:06 这个"最后"还是潘老师审验盖章吧。 毛伟-擎天科技(235***919)22:39:13 @王周文 短信到仓库的线改成虚线不加字，Why? 王周文(1034***24)22:39:20 "通知仓库管理员（）“还是不合适，应为"发短信（）” 王周文(1034***24)22:40:20 "短信到仓库的线改成虚线不加字，Why?“那只是消息的传递啊。 毛伟-擎天科技(235***919)22:41:05 哦 毛伟-擎天科技(235***919)22:41:12 看来，还是看的不仔细 王周文(1034***24)22:41:19 而且，实际上，可能这个虚线都不一定要画出来 王周文(1034***24)22:41:33 反而扰乱视线。 毛伟-擎天科技(235***919)22:41:41

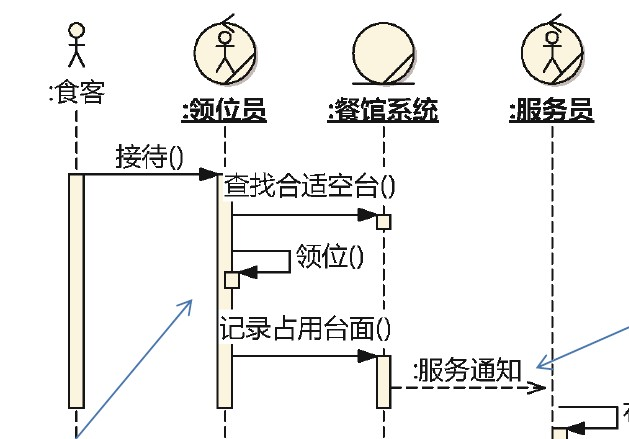

毛伟-擎天科技(235***919)22:41:59 look “服务通知”** 潘加宇(3504847)22:43:30 短信服务器 提供的服务 只能是发短信（号码），没有"仓管员"的概念 潘加宇(3504847)22:44:19 虚线可以加字"短信”，但加这两个字没有增加任何信息，不用写** 毛伟-擎天科技(235***919)22:47:56 哦！好的 毛伟-擎天科技(235***919)22:48:56
