之前我们通过O2IOTServer类已经实现了设备的初始化配置,现在我们需要使用配置信息,连接到可以用的WiFi,并连接登录到O2OA服务器。
创建O2IOTClient类在o2iot目录下创建文件:O2IOTClient.h,代码如下:
#ifndef O2IOTCLIENT_H_
#define O2IOTCLIENT_H_
#include //引用ESP8266的WiFi库
#include //引用ESP8266的HttpClient库
#include //引用EEPROM库
#include "ArduinoJson.h" //引用ArduinoJson库
class O2IOTClient {
public:
//配置信息变量
String xtoken="";
String o2host="";
String o2port="";
String o2user="";
String o2pass="";
bool begin(); //初始化client,连接WiFi,并登录O2OA
bool connect(); //连接WiFi
String _doGet(String url); //发起http-get请求
String _doPost(String url, String data); //发起http-post请求
String _doPut(String url, String data); //发起http-put请求
void getConfig(); //获取设备配置信息
void parseConfig(); //解析设备配置信息
private:
ESP8266WiFiMulti WiFiMulti; //esp8266WiFi对象
void blink(char n); //芯片led灯闪烁
bool _getToken(); //登录到O2OA,并获取token
char _ssidConfig[128]; //配置信息存储128字节
char *ssid_name; //热点名称
char *ssid_pass; //热点密码
};
extern O2IOTClient O2_IOTClient;
#endif /* O2IOTCLIENT_H_ */
然后我们需要创建.cpp来实现头文件中定义的方法,所以在o2iot目录下创建文件:O2IOTClient.cpp,代码如下:
#include "O2IOTClient.h"
void O2IOTClient::blink(char n){ //此方法用于让芯片的led灯闪烁n次
for (char i = 0; i < n; i++) {
digitalWrite(LED_BUILTIN, LOW);
delay(100);
digitalWrite(LED_BUILTIN, HIGH);
delay(100);
}
}
bool O2IOTClient::begin() { //开始连接WiFi和登录
EEPROM.begin(512); //ESP8266使用EEPROM需要首先调用EEPROM.begin(size)方法
if (connect()){ //将设备连接到WiFi热点
blink(2); //如果成功连接到WiFi让设备led灯闪烁2次
if (_getToken()){ //登录到O2OA服务器,并获取toekn
blink(3); //如果成功登录,并获取到token,让设备led灯闪烁3次
}
}
return false;
}
void O2IOTClient::getConfig() { //从EEPROM中获取设备配置信息
for (int i = 0; i < 128; i++) {
_ssidConfig[i] = EEPROM.read(i);
}
}
void O2IOTClient::parseConfig() { //解析设备配置信息,存储到变量
if (strchr(_ssidConfig, '|')!=NULL){
if (_ssidConfig[0] != NULL) {
ssid_name = strtok(_ssidConfig, "|");
ssid_pass = strtok(NULL, "|");
o2user = strtok(NULL, "|");
o2pass = strtok(NULL, "|");
o2host = strtok(NULL, "|");
o2port = strtok(NULL, "|");
}
}
}
bool O2IOTClient::connect() { //连接WiFi热点
getConfig();
parseConfig();
if (ssid_name[0] != NULL && ssid_pass[0] != NULL) {
WiFiMulti.addAP(ssid_name, ssid_pass); //连接WiFi热点
int n = 0;
while (WiFiMulti.run() != WL_CONNECTED && n 0) {
if (httpCode == HTTP_CODE_OK) {
payload = http.getString();
payload.trim();
}
}
http.end();
return payload;
}
String O2IOTClient::_doPost(String url, String data) { //此方法发起post请求
HTTPClient http;
http.begin(url); //HTTP
http.addHeader("Content-Type", "application/json; charset=utf-8");
http.addHeader("Origin", "http://"+o2host);
String payload="";
int httpCode = http.POST(data);
if (httpCode > 0) {
if (httpCode == HTTP_CODE_OK) {
payload = http.getString();
payload.trim();
}
}
http.end();
return payload;
}
String O2IOTClient::_doPut(String url, String data) { //此方法发起post请求
HTTPClient http;
http.begin(url); //HTTP
http.addHeader("Content-Type", "application/json; charset=utf-8");
http.addHeader("Origin", "http://"+o2host);
String payload="";
int httpCode = http.sendRequest("put", data);
if (httpCode > 0) {
if (httpCode == HTTP_CODE_OK) {
payload = http.getString();
payload.trim();
}
}
http.end();
return payload;
}
O2IOTClient O2_IOTClient;
现在我们完成了O2IOTClient类,实现了连接WiFi和登录O2OA,并获取token,但还缺少O2OA的登录接口。

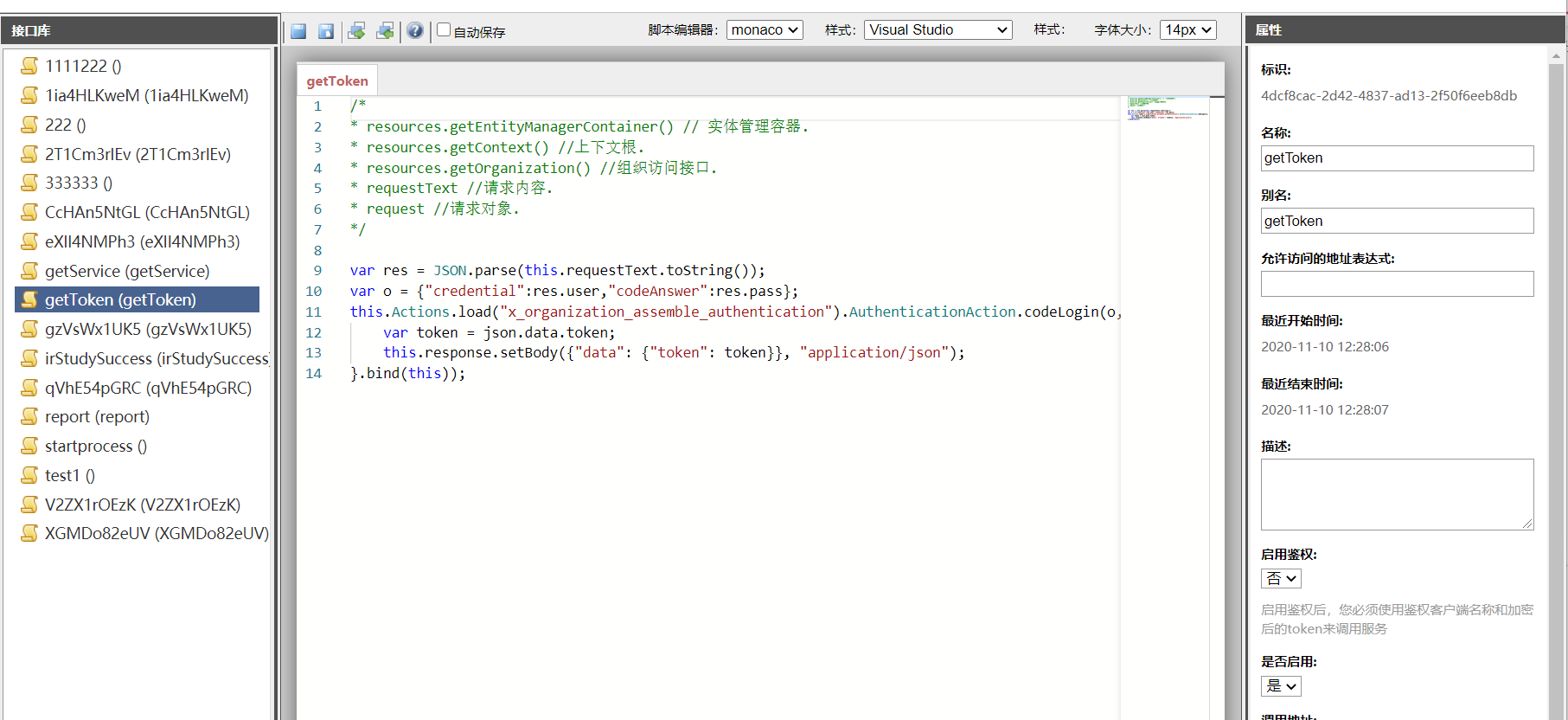

创建O2OA登录接口接下来,我们要在O2OA服务器创建一个接口服务,以便设备登录并获取token。就是上述代码中调用的getToken服务。以服务管理员身份登录O2OA服务器,进入服务管理平台,新建一个接口,命名为“getToken”,并输入以下代码:
//将请求消息体解析为json
var res = JSON.parse(this.requestText.toString());
//创建登录请求需要的消息体
var o = {"credential":res.user,"codeAnswer":res.pass};
//通过x_organization_assemble_authentication中的AuthenticationAction.codeLogin方法登录系统
this.Actions.load("x_organization_assemble_authentication").AuthenticationAction.codeLogin(o, function(json){
//获取登录的token
var token = json.data.token;
//将token作为响应返回给客户端
this.response.setBody({"data": {"token": token}}, "application/json");
}.bind(this));

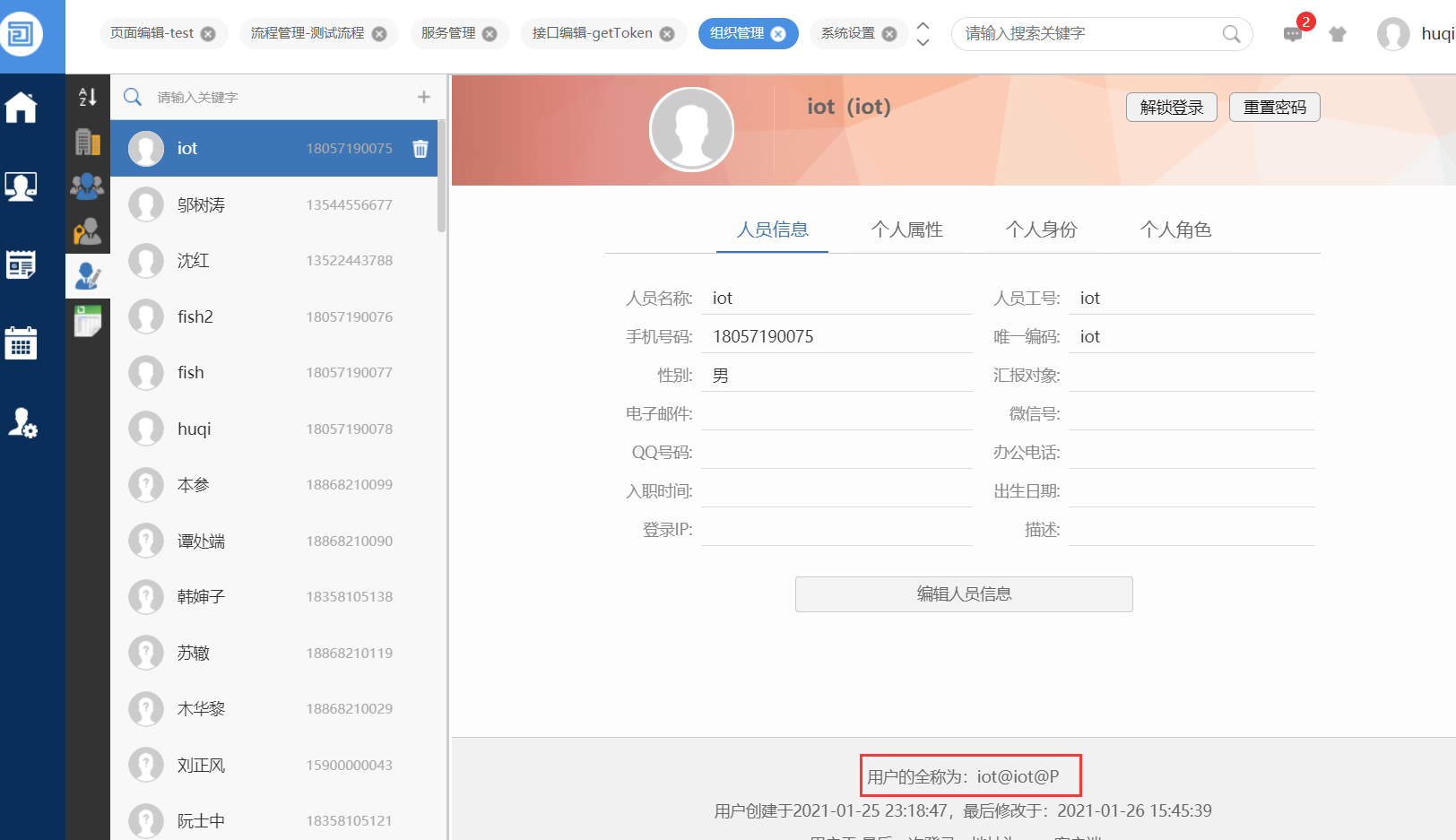

我们需要在O2OA服务器创建一个用户,用于设备登录,创建用户过程,请自行查阅文档。在此我创建了一个叫做iot的用户。
我们回到o2iot.ino文件,更新一下代码,调用O2IOTClient类。
#include "Arduino.h" //引用Arduino核心库
#include "O2IOTServer.h" //引用O2IOTServer类
#include "O2IOTClient.h" //引用O2IOTClient类
void setup() {
pinMode(LED_BUILTIN, OUTPUT); //将LED_BUILTIN引脚配置为输出
digitalWrite(LED_BUILTIN, HIGH);
O2_IOTServer.begin(); //启动AP接入点,并启动Web服务
O2_IOTClient.begin(); //连接WiFi,并登录到O2OA
}
void loop() {
O2_IOTServer.listening(); //监听http请求
}
验证和上载程序
这个步骤和上一章中所讲的一样。
看看效果此时,我们开发板上已经开始运行我们的程序了,按上一章所讲,设置好要连接的WiFi,O2OA中心服务器器地址,端口,以及登录用户名和密码。将设备重新上电,我们应该就可以看到效果了。当连接到WiFi时,led灯闪烁2次,当登录到O2OA服务器后,led灯闪烁3次。
调试程序 arduino调试
当然,能够一次正确运行程序的,毕竟不多,所以我们可以在代码中添加一些串口输出语句进行调试。
现在主程序中初始化串口,在setup中加入代码:
Serial.begin(115200);
整个代码如下:
#include "Arduino.h" //引用Arduino核心库
#include "O2IOTServer.h" //引用O2IOTServer类
#include "O2IOTClient.h" //引用O2IOTServer类
void setup() {
Serial.begin(115200); //初始化串口,波特率为115200
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, HIGH);
O2_IOTServer.begin(); //启动AP接入点,并启动Web服务
O2_IOTClient.begin(); //连接WiFi,并登录到O2OA
}
void loop() {
O2_IOTServer.listening(); //监听http请求
}
然后可以在任何位置,使用Serial.print()或者Serial.println()在串口输出信息,以便调试。如在_getToken方法中:
bool O2IOTClient::_getToken(){ //发起Post请求进行登录O2OA
if (!o2host.equalsIgnoreCase("") && !o2port.equalsIgnoreCase("")){
//此处就可以输出调试信息
Serial.print("url:" );
Serial.println("http://"+o2host+":"+o2port+"/x_program_center/jaxrs/invoke/getToken/execute");
//获取登录token的url,此处是O2OA服务平台的一个接口,等会我们会创建这个接口服务
String url = "http://"+o2host+":"+o2port+"/x_program_center/jaxrs/invoke/getToken/execute";
//发起post请求,传输用户名和密码
String payload = _doPost(url, "{'user':'"+o2user+"', 'pass': '"+o2pass+"'}");
if (payload.equalsIgnoreCase("")) return false;
//解析请求的返回结果,先创建json的document对象
StaticJsonDocument doc;
DeserializationError error = deserializeJson(doc, payload);
//获取到data.token,保存到xToken变量
JsonObject json = doc["data"].as();
xtoken = json["token"].as();
Serial.print("xtoken:" );
Serial.println(xtoken);
doc.clear();
return true;
}
return false;
}
然后就可以使用任何串口工具,连接到设备串口,设置相同的波特率(本列中为115200),就可以看到输出信息。

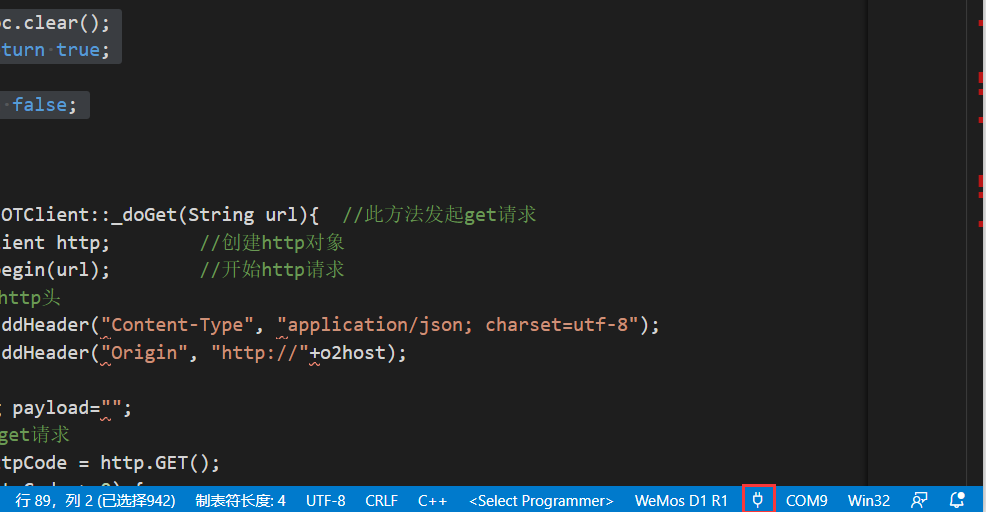

VS Code也已经集成了串口工具,我们只要点击右下角的图标,就可以打开串口工具.

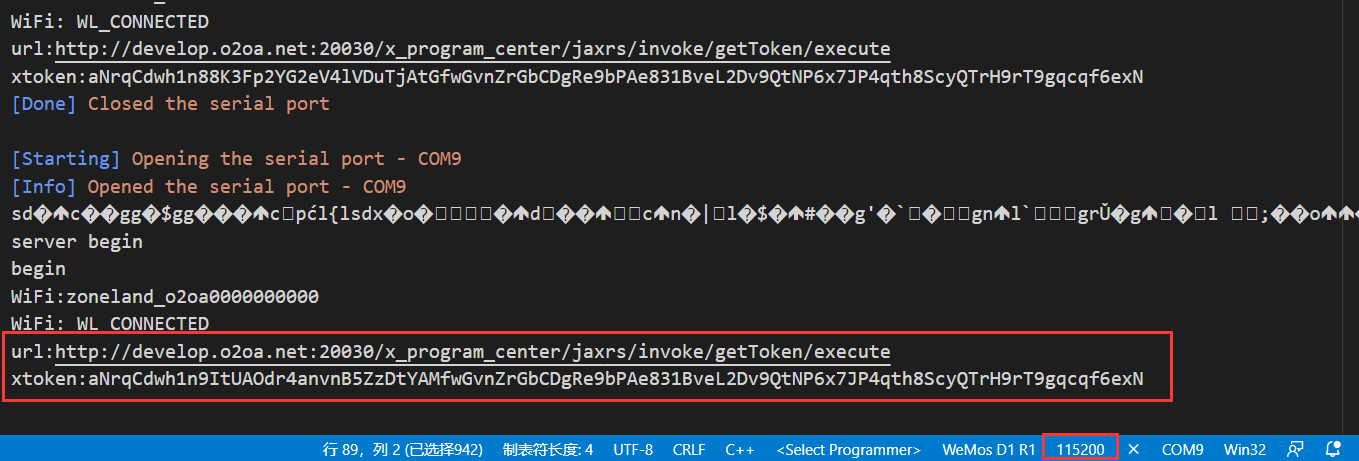

打开串口工具后,在右下角可调整波特率.
可以看到这里输出的请求url,同时我把token信息也输出了。
O2OA接口调试
对于接口的调试,我们也可以是使用print()方法输出调试信息,然后在平台的日志中查看。如在接口中输出请求消息体内容,代码如下:
//输出请求消息体
print(this.requestText.toString());
//将请求消息体解析为json
var res = JSON.parse(this.requestText.toString());
//创建登录请求需要的消息体
var o = {"credential":res.user,"codeAnswer":res.pass};
//通过x_organization_assemble_authentication中的AuthenticationAction.codeLogin方法登录系统
this.Actions.load("x_organization_assemble_authentication").AuthenticationAction.codeLogin(o, function(json){
//获取登录的token
var token = json.data.token;
//将token作为响应返回给客户端
this.response.setBody({"data": {"token": token}}, "application/json");
}.bind(this));

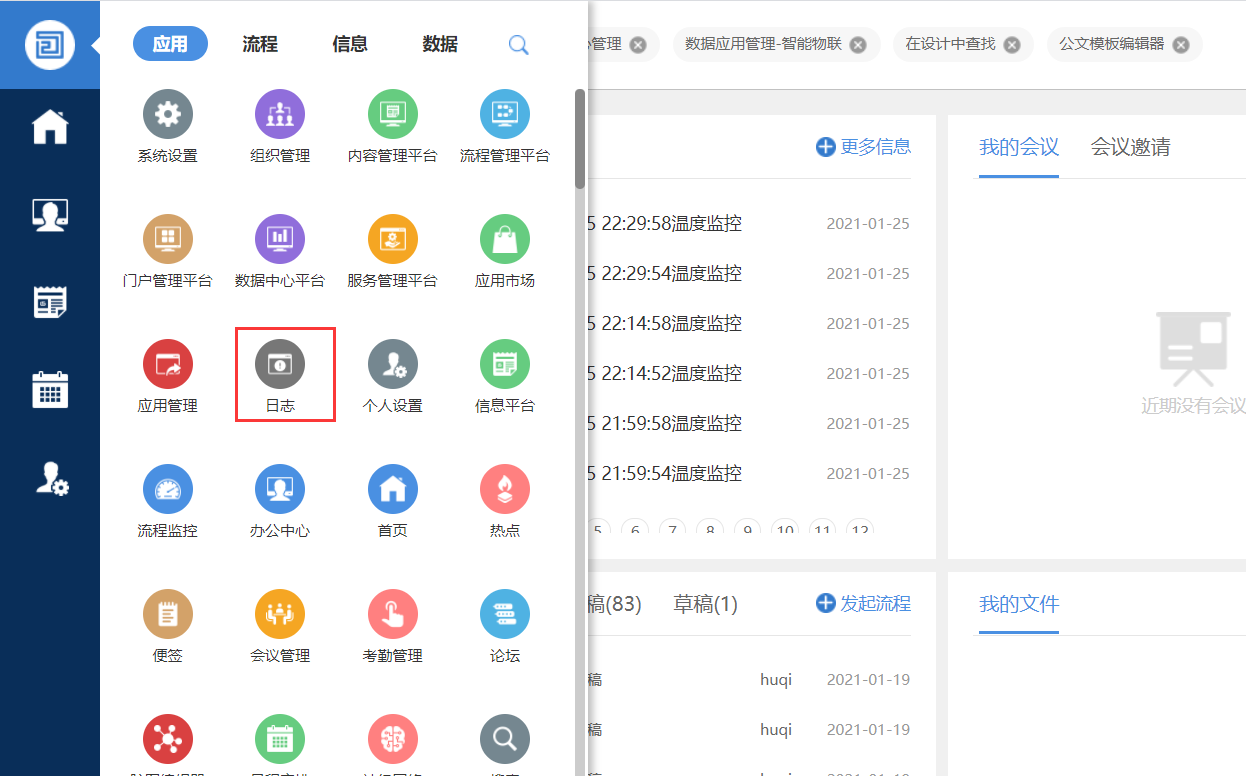

然后打开日志,等待请求,就可以看到输出信息了。
本章就到这里,下一章,我们要连接WebSocket了。
