Protobuf详解

Protobuf介绍

Protocol Buffers 是一种轻便高效的结构化数据存储格式，可以用于结构化数据串行化，或者说序列化。它很适合做数据存储或 RPC 数据交换格式。可用于通讯协议、数据存储等领域的语言无关、平台无关、可扩展的序列化结构数据格式，被广泛应用在网络传输

Protobuf编码原理

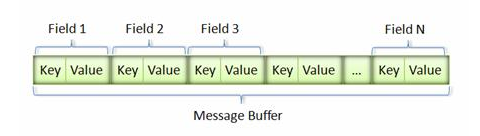

• Message Buffer Message Buffer是指protobuf序列化后的二进制文件格式如下： 如图所示，消息经过序列化后会成为一个二进制数据流，该流中的数据为一系列的 Key-Value。protobuf采用Varint编码、ZigZag编码技术，使得这种Key-Pair 结构无需使用分隔符来分割不同的 Field。对于可选的 Field，如果消息中不存在该 field，那么在最终的 Message Buffer 中就没有该 field，这些特性都有助于节约消息本身的大小，protobuf利用巧妙的编码技术，压缩传输的字节数，可大大的提升网络传输效率

• Varint编码

  • 原理介绍 varint是一种对数字进行编码的方案，编码后的数据是不定长的，值越小的数字使用越小的字节数，编码后的一般占在1~5个字节。最高位表示是否继续，继续是1，代表后面7位仍然表示数字，否则为0，后面7位用原码补齐，小字节序
  • 小试牛刀 400对应的二进制为00000001 10010000（原码）
  1. 每个字节保留后7位，去掉最高位，有效编码向前移动，生成编码如：0000011 0010000
  2. 因为protobuf使用的是小字节序，所以要把低位字节写到高字节，最后一个字节高位补0，其余各字节高位补1，生成编码如：10010000 0000011
  • Varint编码缺点 计算机在表示负数的时候，最高位是1，导致使用varint编码的时候，会当作很大的整数处理，从而导致浪费资源，为了解决该问题，protobuf编码引入zigzag编码

• ZigZag编码

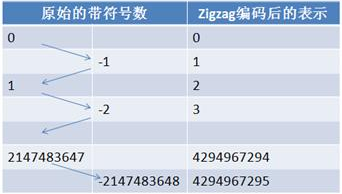

  • 原理介绍 Zigzag 编码用无符号数来表示有符号数字，正数和负数交错，如图所示: 使用 zigzag 编码，绝对值小的数字，无论正负都可以采用较少的 byte 来表示，充分利用了 Varint 这种技术。在实际使用过程中，先用zigzag编码后，再对编码后的数据进行varint编码，可以节省很大的空间

• 字符串类型 字符串等则采用类似数据库中的 varchar 的表示方法，即用一个 varint 表示长度，然后将其余部分紧跟在这个长度部分之后即可

• key的计算方式

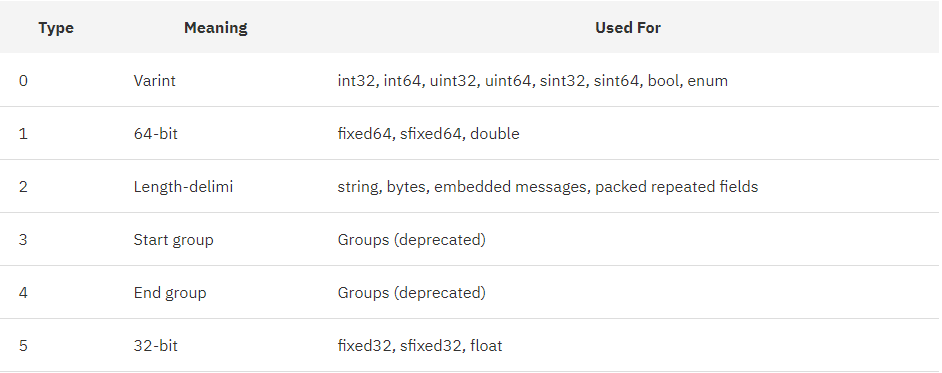

  • wireType



  • 源码展示

    1
    2
    3
    4


    static int (final int fieldNumber, final int wireType) {
        return (fieldNumber
