ffmpeg入门--结构体和类库

1. jerrywu145:ffmpeg小白10day

2. 雷神博客和视频

3.ffmpeg编程基础和一些常见问题的解答

4. ffmpeg专栏

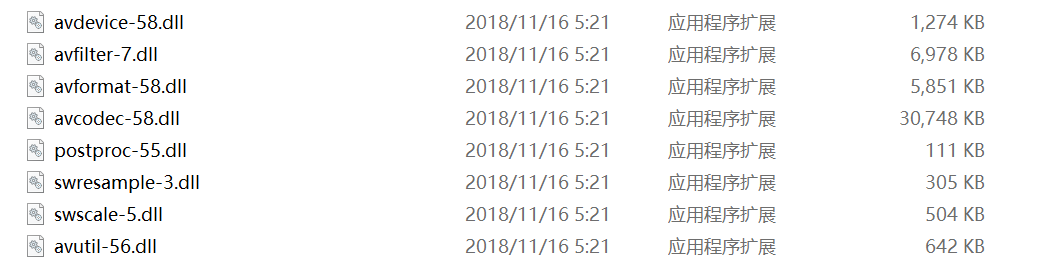

bin文件中可以看到8个库：

一、FFmpeg的8个库

1. avdevice：硬件的音视频采集、加速和显示。
2. avfilter：滤镜特效处理。
3. avformat：用于各种音视频封装格式的生成和解析，包括获取解码所需信息、读取音视频数据等功能。各种流媒体协议代码(如rtmpproto.c等)以及音视频格式的(解)复用代码(如flvdec.c、flvenc.c等)都位于该目录下。
4. avcodec：编解码，音视频各种格式的编解码。各种格式的编解码代码(如aacenc.c、aacdec.c等)都位于该目录下。
5. postproc: 用于后期效果处理，如图像的去块效应等。
6. swresample：音频采样数据格式转换，提供音频重采样，采样格式转换和混合等功能。
7. swscale：提供原始视频的比例缩放、色彩映射转换、图像颜色空间或格式转换的功能。
8. avutil：包含一些公共的工具函数的使用库，包括算数运算，字符操作等。

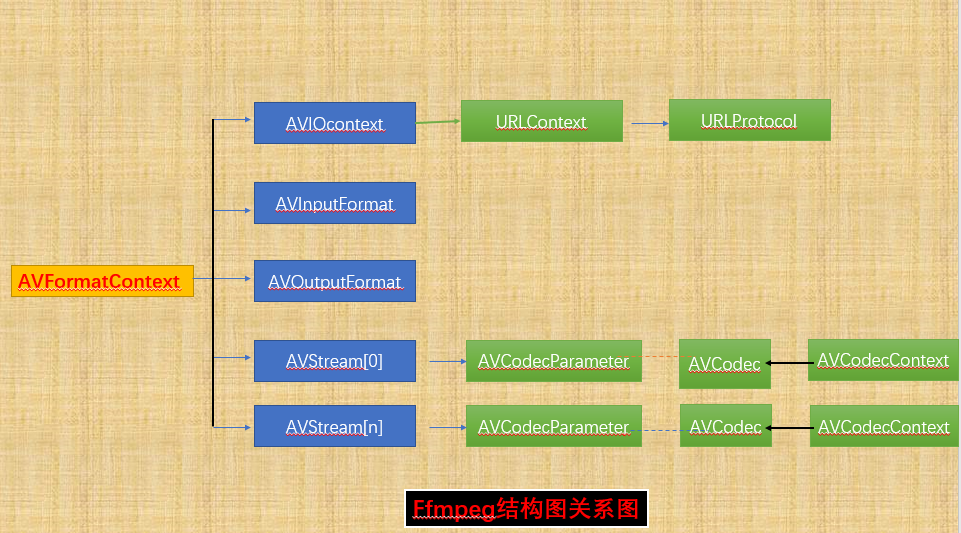

二、FFmpeg的常用数据结构 1. 封装格式

AVFormatContext 描述媒体文件的构成及基本信息，封装格式上下文结构体，是统领全局的基本结构体，很多函数需要使用它作为参数，保存了视频文件封装格式相关信息。

AVFormatContext是FFMpeg格式转换过程中实现输入和输出功能、保存相关数据的主要结构。每一个输入和输出文件，都在如下定义的指针数组全局变量中有对应的实体。

static AVFormatContext *output_files[MAX_FILES];
static AVFormatContext *input_files[MAX_FILES];

对于输入和输出，因为共用的是同一个结构体，所以需要分别对该结构中如下定义的iformat或oformat成员赋值。

struct AVInputFormat *iformat;
struct AVOutputFormat *oformat;

对一个AVFormatContext来说，二个成员不能同时有值，即一个AVFormatContext不能同时含有demuxer和muxer。

主要变量

struct AVInputFormat *iformat：输入数据的封装格式AVIOContext *pb：输入数据缓存 unsigned int nb_streams：音视频流个数（输入视频的AVStream 个数）（number streams）AVStream **streams：音视频流（输入视频的AVStream []数组） char filename[1024]：文件名 int64_t duration：时长（单位：us）（输入视频的时长（以微秒为单位）） int bit_rate：比特率（输入视频的码率） AVDictionary *metadata：元数据

AVInputFormat / AVOutputFormat解复用器对象，每种作为输入的封装格式对应一个该结构体。复用器对象，每种作为输出的封装格式对应一个该结构体。

根据输入和输出流的不同，AVStream结构都是封装在AVInputStream和 AVOutputStream结构中，在av_encode( )函数中使用。

AVInputStream中还保存的有与时间有关的信息。 AVOutputStream中还保存有与音视频同步等相关的信息。

主要变量

long_name：封装格式的长名称 extensions：封装格式的扩展名 id：封装格式ID 一些封装格式处理的接口函数

AVStream 用于描述一个视频或者音频流的相关数据信息，视频文件中每个视频（音频）流对应一个该结构体。

AVStream结构保存与数据流相关的编解码器，数据段等信息。比较重要的有如下二个成员：

AVCodecContext *codec; /**< codec context */
void *priv_data;

其中codec指针保存的是encoder或decoder结构。

priv_data指针保存的是和具体编解码流相关的数据， 在ASF的解码过程中，priv_data保存的就是ASFStream结构的数据。

主要变量

AVCodecContext codec：视频/音频流的AVCodecContext AVRational time_base：时间基准，真正的时间 ＝PTStime_base int64_t duration：该视频/音频流时间长度 AVDictionary *metadata：元数据信息 AVRational avg_frame_rate：帧率 AVPacket attached_pic：附加图片

2. 编解码

AVCodecContext 描述编解码器上下文的数据结构（环境），包含了众多编解码器需要的参数信息。

保存AVCodec指针和与codec相关的数据，如video的width、height，audio的sample rate等。AVCodecContext中的codec_type，codec_id二个变量对于encoder/decoder的匹配来说，最为重要。

enum CodecType codec_type; /* see CODEC_TYPE_xxx */
enum CodecID codec_id; /* see CODEC_ID_xxx */

如上所示，codec_type保存的是CODEC_TYPE_VIDEO，CODEC_TYPE_AUDIO等媒体类型， codec_id保存的是CODEC_ID_FLV1，CODEC_ID_VP6F等编码方式。

以支持flv格式为例，在前述的av_open_input_file(…… ) 函数中，匹配到正确的AVInputFormatdemuxer后，通过av_open_input_stream( )函数中调用AVInputFormat的read_header接口来执行flvdec.c中的flv_read_header( )函数。在flv_read_header( )函数内，根据文件头中的数据，创建相应的视频或音频AVStream，并设置AVStream中AVCodecContext的正确的codec_type值。codec_id值是在解码过程中flv_read_packet( )函数执行时根据每一个packet头中的数据来设置的。

主要变量

codec：编解码器的AVCodec width, height：图像的宽高（只针对视频） pix_fmt：像素格式（只针对视频） sample_rate：采样率（只针对音频） channels：声道数（只针对音频） sample_fmt：采样格式（只针对音频）

AVCodec 编解码器对象，每种编解码格式对应一个该结构体，每一个AVCodecContext都包含一个AVCodec；

主要变量

name：编解码器名称 long_name：编解码器长名称 type：编解码器类型 id：编解码器ID 一些编解码的接口函数

AVCodecParameters编解码参数，每个AVStream中都含有一个AVcodecParameters，用于存放当前流的编解码参数。

主要变量

enum AVMediaType codec_type 编码数据的一般类型; enum AVCodecID codec_id 特定类型的编码数据（使用的编解码器）; uint32_t codec_tag 有关编解码器的其他信息; uint8_t *extradata 初始化解码器所需的额外二进制数据，依赖于编解码器; int extradata_size extradata内容的大小（以字节为单位）; int64_t bit_rate 编码数据的平均比特率（以每秒位数为单位）

3. 网络协议

AVIOContext管理输入输出的结构体。字节IO 上下文。

主要变量

unsigned char * buffer 启动缓冲区 int buffer_size 最大缓冲区大小 unsigned char * buf_ptr 缓冲区当前位置 unsigned char * buf_end 如果读取函数返回的数据少于请求数据，则数据结束可能小于buffer + buffer_size

URLProtocol 描述音视频数据传输所使用的协议，每种传输协议对应一个URLContext结构。

主要变量

AVPacket用于保存读取的packet数据。存储一帧压缩编码数据。存放编码后，解码前的压缩数据，即ES数据。

主要变量

uint8_t *data：压缩编码数据，一个AVPacket的data通常对应一个NAL。 int size：data的大小 int64_t pts：显示时间戳 int64_t dts：解码时间戳 int stream_index：标识该AVPacket所属的视频/音频流。

AVFrame 该结构描述了解码的（原始）音频或视频数据。存放编码前，解码后的原始数据，如YUV格式的视频数据或PCM|格式的音频数据等.

主要变量

data：解码后的图像像素数据（音频采样数据）。 linesize：对视频来说是图像中一行像素的大小；对音频来说是整个音频帧的大小。 width, height：图像的宽高（只针对视频）。 key_frame：是否为关键帧（只针对视频） 。 pict_type：帧类型（只针对视频） 。例如I，P，B。
