【正点原子FPGA连载】第八章LED灯流水实验 -摘自【正点原子】新起点之FPGA开发指南_V2.1

1）实验平台：正点原子新起点V2开发板 2）平台购买地址：https://detail.tmall.com/item.htm?id=609758951113 2）全套实验源码+手册+视频下载地址：http://www.openedv.com/thread-300792-1-1.html 3）对正点原子FPGA感兴趣的同学可以加群讨论：994244016 4）关注正点原子公众号，获取最新资料更新

第八章LED灯流水实验

LED灯流水作为一个经典的入门实验，其地位堪比编程界的“Hello，World！”。对于很多电子工程师来说，LED灯流水都是他们在硬件上观察到的第一个实验现象。本章我们同样通过LED灯流水实验，带你进入FPGA的精彩世界。 本章包括以下几个部分： 88.1简介 8.2实验任务 8.3硬件设计 8.4程序设计 8.5下载验证

8.1简介 LED，又名发光二极管。LED灯工作电流很小（有的仅零点几毫安即可发光），抗冲击和抗震性能好，可靠性高，寿命长。由于这些优点，LED灯被广泛用在仪器仪表中作指示灯、液晶屏背光源等诸多领域。 不同材料的发光二极管可以发出红、橙、黄、绿、青、蓝、紫、白这八种颜色的光。图 8.1.1是可以发出黄、红、蓝三种颜色的直插型二极管实物图，这种二极管长的一端是阳极，短的一端是阴极。图 8.1.2是开发板上用的贴片二极管实物图。贴片二极管的正面一般都有颜色标记，有标记的那端就是阴极。

图 8.1.1 发光二极管实物图

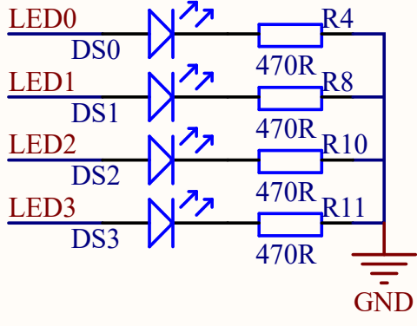

图 8.1.2 贴片发光二极管实物图 发光二极管与普通二极管一样具有单向导电性。给它加上阳极正向电压后，通过5mA左右的电流就可以使二极管发光。通过二极管的电流越大，发出的光亮度越强。不过我们一般将电流限定在3~20mA之间，否则电流过大就会烧坏二极管。 8.2实验任务 本节实验任务是使新起点开发板上的4个LED灯顺序点亮并熄灭，循环往复产生流水的现象。 8.3硬件设计 发光二极管的原理图如图 8.3.1所示， LED0到LED3这4个发光二极管的阴极都连到地（ GND）上， 阳极分别与FPGA相应的管脚相连。原理图中LED与地之间的电阻起到限流作用。

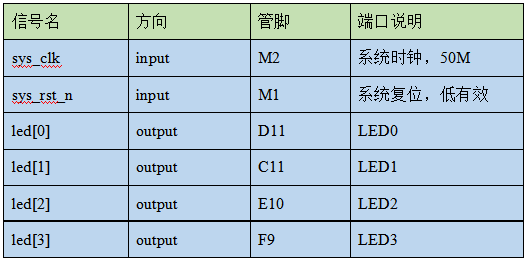

图 8.3.1 LED灯硬件原理图 本实验中，系统时钟、按键复位以及LED端口的管脚分配如下表 8.3.1所示： 表 8.3.1 LED灯实验管脚分配 信号名 方向 管脚 端口说明

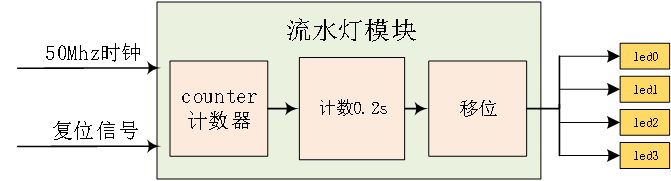

对应的TCL约束语句如下： set_location_assignment PIN_M2 -to sys_clk set_location_assignment PIN_M1 -to sys_rst_n set_location_assignment PIN_D11 -to led[0] set_location_assignment PIN_C11 -to led[1] set_location_assignment PIN_E10 -to led[2] set_location_assignment PIN_F9 -to led[3] 8.4程序设计 由于发光二极管的阳极与FPGA的管脚相连，只需要改变与LED灯相连的FPGA管脚的电平，LED灯的亮灭状态就会发生变化。当FPGA管脚为高电平时，LED灯点亮；为低电平时，LED灯熄灭。 本次设计的模块端口及信号连接如下图所示：

图 8.4.1 LED灯模块原理图 由于人眼的视觉暂留效应，流水灯状态变换间隔时间最好不要低于0.1s，否则就不能清晰地观察到流水效果。这里我们让流水灯每间隔0.2s变化一次。在程序中需要用一个计数器累加计数来计时，计时达0.2s后计数器清零并重新开始计数，这样就得到了固定的时间间隔。每当计数器计数满0.2s就让led灯发光状态变化一次。 流水灯模块的代码如下：

1   module flow_led(
2       input               sys_clk  ,  //系统时钟
3       input               sys_rst_n,  //系统复位，低电平有效
4
5       output  reg  [3:0]  led         //4个LED灯
6       );
7
8   //reg define
9   reg [23:0] counter;
10
11  //*****************************************************
12  //**                    main code
13  //*****************************************************
14
15  //计数器对系统时钟计数，计时0.2秒
16  always @(posedge sys_clk or negedge sys_rst_n) begin
17      if (!sys_rst_n)
18          counter
