【正点原子STM32连载】第四十九章 硬件JPEG解码实验 摘自【正点原子】MiniPro STM32H750 开发指南_V1.1

发布时间:2022-10-13 14:55:45 ,浏览量:11

1)实验平台:正点原子MiniPro H750开发板 2)平台购买地址:https://detail.tmall.com/item.htm?id=677017430560 3)全套实验源码+手册+视频下载地址:http://www.openedv.com/thread-336836-1-1.html 4)对正点原子STM32感兴趣的同学可以加群讨论:879133275

第四十九章 硬件JPEG解码实验

上一章,我们学习了图片解码,学会了使用软件解码显示bmp/jpg/jpeg/gif等格式的图片,但是软件解码速度都比较慢,本章我们将学习如何使用STM32H750自带的硬件JPEG编解码器,实现对JPG/JPEG图片的硬解码,从而大大提高解码速度。 本章分为如下几个小节: 49.1 硬件JPEG编解码器简介 49.2 硬件设计 49.3 程序设计 49.4 下载验证

49.1 硬件JPEG编解码器简介 STM32H750自带了硬件JPEG编解码器,可以实现快速JPG/JPEG编解码,本章我们仅使用JPG/JPEG解码器。STM32H7的JPEG编解码器具有如下特点: 支持JPEG编码/解码 支持RGB、YCbCr、YCMK与BW(灰度)色彩空间 单周期解码/编码一个像素 支持JPEG头数据编解码 多达4个可编程量化表 单周期哈夫曼表编解码 完全可编程的哈弗曼表(AC和DC各2个) 完全可编程的最小编码单元(MCU) 单周期哈弗曼编码/解码 49.1.1 JPEG编解码器框图 STM32H7的JPEG编解码器框图如图49.1.1.1所示: 在这里插入图片描述

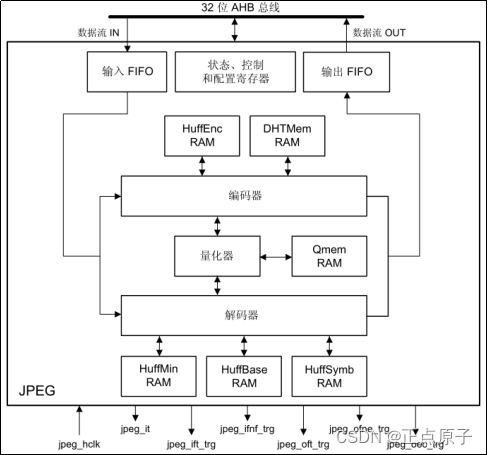

图49.1.1.1 硬件JPEG编解码器框图 图中,硬件JPEG编解码器的输入和输出数据流都是通过32位AHB总线访问,其它的JPEG内部信号如下表所示: 在这里插入图片描述

表49.1.1.1 JPEG内部信号 49.1.2 JPEG解码器功能 我们只需要对JPEG编解码器的相关寄存器进行设置,然后读写输入/输出FIFO,即可完成JPEG的编解码。本章,我们只介绍如何利用STM32H7的硬件JPEG解码器实现对JPG/JPEG图片的解码。 硬件JPEG解码器,支持解码符合ISO/IEC10918-1协议规范的JPEG数据流,并且支持解码JPEG头(可配置),通过输入FIFO读取需要解码的JPEG数据,通过输出FIFO将解码完成的YUV数据传输给外部。 注意:硬件JPEG解码器解码完成后是YUV格式的数据,并不是RGB格式的数据,所以不能直接显示到LCD上面,必须经过YUVRGB的转换,才可以显示在LCD上面。 硬件JPEG解码时FIFO数据的处理(读取/写入)有两种方式: 1,中断方式。 2,DMA方式(JPEG编解码内核使用的是MDMA,下同!)。 为了达到最快的解码速度,我们一般使用DMA来处理FIFO数据。接下来,我们介绍一下硬件JPEG解码的数据处理过程。 1、输入FIFO MDMA 通过jpeg_ift_trg信号(对应MDMA数据流17,见《STM32H7xx参考手册_V7(英文版).pdf》第597页,Table 100),可以触发JPEG输入FIFO的MDMA请求,当输入FIFO(总容量为64字节)至少半空的时候,将产生一个MDMA请求,读取32字节数据到输入FIFO。当MDMA不再继续往JPEG输入FIFO传送数据时,JPEG解码进程将自动暂停,因此,我们只需要控制MDMA的启停,就可以控制JPEG的解码进程,这个操作在MDMA传输完成,读取下一批JPEG数据的时候经常用到。 注意:在当前图片解码完成后,开启下一张图片解码之前,需要先停止MDMA,然后对输入FIFO进行一次清空(设置JPEG_CR寄存器的IFF位),否则上一张图片的数据会影响到下一张图片的解码。 2、输出FIFO MDMA 通过jpeg_oft_trg信号(对应MDMA数据流19,见《STM32H7xx参考手册_V7(英文 版).pdf》第597页,Table 100),可以触发JPEG输出FIFO的MDMA,当输出FIFO(总容量为64字节)至少半满的时候,将产生一个MDMA请求,可以从输出FIFO读取32字节数据。当MDMA不再读取JPEG输出FIFO的数据时,JPEG输出FIFO被暂停,这个操作在MDMA传输完成,执行YUVRGB转换的时候经常用到。 注意:当图片解码结束以后,输出FIFO里面可能还有数据,此时我们需要手动读取FIFO里面的数据,直到JPEG_SR寄存器的OFNEF位为0。 3、JPEG头解码 通过设置JPEG_CONFR1寄存器的HDR位为1,可以使能JPEG头解码,通过设置JPEG_CR寄存器HPDIE位为1,可以使能JPEG头解码完成中断。在完成JPEG头解码之后,我们可以获取当前JPEG图片的很多参数,包括:颜色空间、色度抽样、高度、宽度和MCU总数等信息。这些参数对我们后面的解码和颜色转换(YUVRGB)非常重要。 硬件JPEG使用DMA实现JPG/JPEG图片解码的数据处理流程如图49.1.2.1所示: 在这里插入图片描述

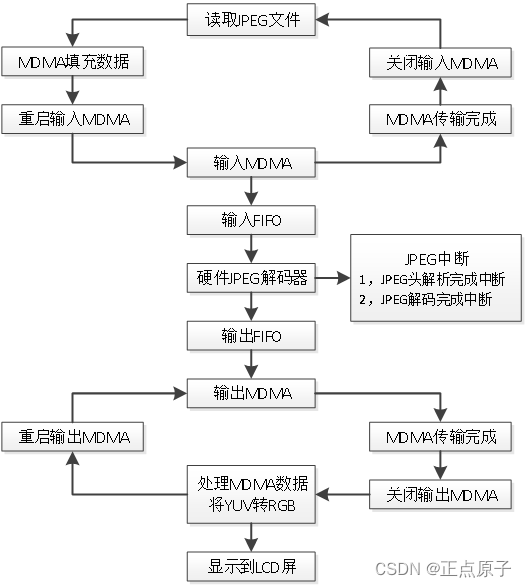

图49.1.2.1 硬件JPEG解码数据处理流程(DMA方式) 由图可知,数据处理主要由2个MDMA完成:输入MDMA和输出MDMA,分别处理硬件JPEG的输入FIFO和输出FIFO的数据。通过适当控制输入MDMA/输出MDMA的关闭和重启,从而控制整个数据处理的进程,关闭MDMA的时间越少,解码速度就越快。 图中我们还用到了2个JPEG中断:JPEG头解析完成中断和JPEG解码完成中断,他们共用一个中断服务函数。JPEG头解析完成中断,在JPEG头解码完成后进入,此时我们可以获取JPG/JPEG图片的很多重要信息,方便后续解码。JPEG解码完成中断,在JPG/JPEG图片解码完成后进入,标志着整张图片解码完成。 49.1.3 MDMA简介 MDMA属于STM32H7内部4个DMA控制器之一,它的主要特点有: 支持3种传输方式:内存内存、内存外设、外设内存 支持多达16个通道 支持多达32个硬件触发源,且支持软件触发 所有通道都可以独立设置并连接到DMA1/DMA2或相关外设 一个256级深度buffer,被分成2个独立的128级buffer(先入/先出,即FIFO) 4个优先级可设置:非常高、高、中、低 源和目标的传输位宽可以独立设置(字节、半字、字、双字) 源地址/目标地址自增和大小都可以独立设置 我们重点看一下MDMA和DMA1/2的差异(DMA1/DMA2的详细介绍请参考第三十章 DMA实验),MDMA支持4种触发模式(通过TRGM[1:0]位设置),具体如下: 1、缓冲传输模式(最多一次可以传输128字节) 2、块传输模式(最多一次可以传输64K字节) 3、重复块传输模式(每次传输后,可配置改变源/目标的起始地址) 4、链表模式(直到各个信道数据传输完毕,比较复杂,一般不用) 而DMA1/DMA2只支持单次传输和突发传输,且突发传输仅支持4、8和16等个传输长度,本实验我们用MDMA的缓冲传输模式,因为JPEG的输入/输出FIFO每次都是读取/输出32字节,因此我们用缓冲模式(TRGM[1:0]=00),并设置单次触发传输长度为32字节(TLEN[6:0]=32-1),就可以很好的和JPEG的输入/输出FIFO匹配了。 关于MDMA的具体配置,我们在这里就不详细介绍了,MDMA的配置和DMA1/DMA2基本类似,不过稍微复杂一点。关于MDMA的详细介绍,请参考《STM32H7xx参考手册_V7(英文版).pdf》第14章。 49.1.4 YUV转RGB操作 在STM32F7系列MCU上面,要实现YUV到RGB的转换,必须使用纯软件的方式来实现,比较耗时间。但是到了H7系列MCU,ST添加了硬件YUV到RGB转换的功能,我们通过DMA2D可以很方便的实现YUV到RGB的硬件转换。 H7的DMA2D支持将:YCbCr 4:4:4(YUV444),4:2:2(YUV422)和4:2:0(YUV420)等三种抽样格式的颜色数据转换成RGB数据格式。DMA2D执行YCbCr数据格式转换的时候是以8*8的最小编码单元(MCU)为基础的,YCbCr数据在MCU内的排列顺序如下表所示: 在这里插入图片描述

图49.1.4.1 MCU中不同抽样方式下YCbCr的排列方式 由上表可知: YCbCr4:4:4(YUV444)抽样,每个RGB像素占3个YCbCr字节 YCbCr4:2:2(YUV422)抽样,每个RGB像素占2个YCbCr字节 YCbCr4:2:0(YUV420)抽样,每个RGB像素占1.5个YCbCr字节 为了保障DMA2D能够正确的执行YCbCr到RGB的转换,当图片采用:YCbCr 4:4:4的抽样方式时,图片宽度(DMA2D_NLR寄存器的PL[13:0]定义)+行偏移(DMA2D_FGOR寄存器的LO[15:0]定义)必须是8的倍数。当图片采用:YCbCr 4:2:2或YCbCr 4:2:0的抽样方式时,图片宽度(DMA2D_NLR寄存器的PL[13:0]定义)+行偏移(DMA2D_FGOR寄存器的LO[15:0]定义)必须是16的倍数。为了简化处理和节省内存,我们采用单幅图像,多次解码的方式来完成解码,因此规定:对于硬件JPEG解码的图片,其宽度必须是16的倍数。 DMA2D执行内存到内存的YCbCrRGB转换的简要设置(行偏移为0)如下: 1,设置DMA2D_CR寄存器的MODE[2:0]=001,DMA2D工作在带PFC的存储器到存储器模式。 2,设置DMA2D_OPFCCR的CM[2:0]=010,设置PFC输出图像格式为:RGB565。 3,设置DMA2D_FGPFCCR的CSS[1:0]为正确的抽样方式(YCbCr 4:4:4/4:2:2/4:2:0,根据实际情况设置),并设置CM[3:0]=1011,设置输入图像格式为:YCbCr。 4,设置DMA2D_NLR的PL[13:0]为图像宽度(必须为16的倍数),NL[15:0]为单次转换输出的图像高度(YCbCr 4:4:4和YCbCr 4:2:2每次输出8的倍数行,YCbCr 4:2:0每次输出16的倍数行)。 5,设置DMA2D_OMAR的MA[31:0]为输出图像数据的首地址。该地址需根据单次输出的图像高度和宽度,进行变化,以完成整幅图像的输出。 6,设置DMA2D_FGMAR的MA[31:0]为输入图像数据的首地址。另外,单次输入图像数据的大小,是有要求的。输入图像是YCbCr数据格式,根据前面的介绍,不同抽样率下,最小输入图像数据的大小为: 单次输出行数YCbCr每个像素所占字节数图像宽度 对于YCbCr 4:4:4,最小输入图像数据大小为:83图像宽度 对于YCbCr 4:2:2,最小输入图像数据大小为:82图像宽度 对于YCbCr 4:2:0,最小输入图像数据大小为:161.5图像宽度 7,最后,设置DMA2D_CR寄存器的START位为1,使能DMA2D传输。然后等待传输完成就可以完成一次YCbCrRGB的转换。 以上,就是利用DMA2D进行YCbCr到RGB图像数据转换的简要设置,DMA2D的相关寄存器我们这里就不做介绍,详见《STM32H7xx参考手册_V7(英文版).pdf》第18章相关章节。 49.1.5 JPEG编解码器寄存器 下面介绍本实验需要用到的JPEG 编解码器寄存器。 JPEG编解码器控制寄存器0(JPEG_CONFR0) 该寄存器仅最低位(START位)有效,设置该位为1,可以启动JPEG解码流程。通过设置该位为0,可以退出当前JPEG解码。 JPEG编解码器配置寄存器1(JPEG_CONFR1) JPEG编解码器配置寄存器1描述如图49.1.5.1所示: 在这里插入图片描述

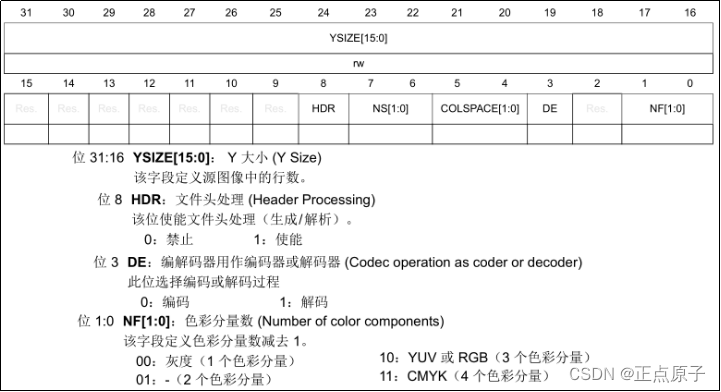

图49.1.5.1 JPEG_CONFR1寄存器 YSIZE[15:0]位,定义JPEG图片的高度,读取该寄存器可以获得图片高度(注意:需要在JPEG头解析成功以后,才可以读取该寄存器获取图片高度,下同)。 HDR位,用于设置是否使能JPEG头解码,我们一般设置为1,使能JPEG头解码。 DE位,用于设置硬件JPEG工作模式,我们设置为1,表示使用JPEG解码模式。 NF[1:0]位,这两个位用于定义色彩组成:00,表示灰度图片;01,未用到;10,表示YUV/RGB;11表示CYMK。 JPEG编解码器配置寄存器3(JPEG_CONFR3) JPEG编解码器配置寄存器3描述如图49.1.5.2所示: 在这里插入图片描述

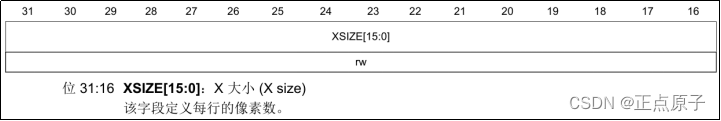

图49.1.5.2 JPEG_CONFR3寄存器 该寄存器仅高16位(YSIZE[15:0])有效,定义JPEG图片的宽度,读取该寄存器可以获得图片宽度。 另外,还有JPEG配置寄存器47:JPEG_CONFR47,这四个寄存器ST官方数据手册对其解释也不是很清楚,但是我们可以参考ST官方提供的参考代码,知道这四个寄存器的NB[3:0]位用来表示YUV的抽样方式(YUV422、YUV420、YUV444),详见本例程源码。 JPEG控制寄存器(JPEG_CR) JPEG控制寄存器描述如图49.1.5.3所示: 在这里插入图片描述

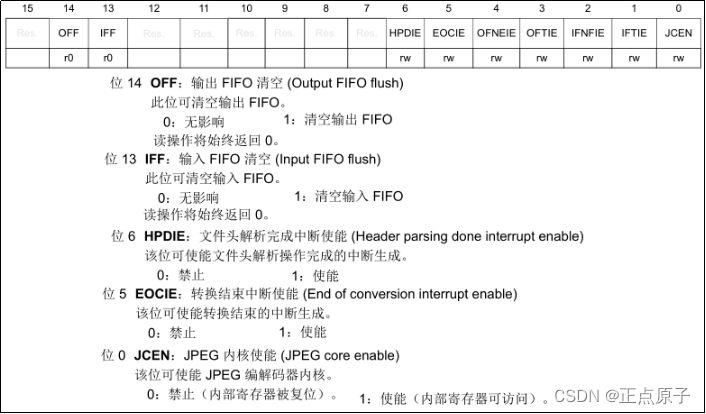

图49.1.5.3 JPEG_CR寄存器 OFF位,用于清空输出FIFO,在启动新图片解码之前,需要对输出FIFO进行清空。 IFF位,用于清空输入FIFO,在启动新图片解码之前,需要对输入FIFO进行清空。 HPDIE位,用于使能JPEG头解码完成中断,我们设置为1,使能JPEG头解码完成中断,在中断服务函数里面读取JPEG的相关信息(长宽、颜色空间、色度抽样等),并根据色度抽样方式,获取对应的YUVRGB转换函数。 EOCIE位,用于使能JPEG解码完成中断,我们设置为1,使能JPEG解码完成中断,在中断服务函数里面标记JPEG解码完成,以便结束JPEG解码流程。 JCEN位,用于使能硬件JPEG内核,我们必须设置此位为1,以启动硬件JPEG内核。 JPEG状态寄存器(JPEG_SR) JPEG状态寄存器描述如图49.1.5.4所示: 在这里插入图片描述

图49.1.5.4 JPEG_SR寄存器 HPDF位,表示JPEG头解码完成的标志,当该位为1时,表示JPEG头解析成功,我们可以读取相关寄存器,获取JPEG图片的长宽、颜色空间和色度抽样等重要信息。向JPEG_FCR寄存器的CHPDF位写1,可以清零此位。 EOCF位,表示JPEG解码结束标志,该位为1时,表示一张JPEG图像解码完成。此时我们可以从输出FIFO读取最后的数据。向JPEG_FCR寄存器的CEOCF位写1,可以清零此位。 JPEG清零标志寄存器(JPEG_CFR) JPEG清零标志寄存器描述如图49.1.5.5所示: 在这里插入图片描述

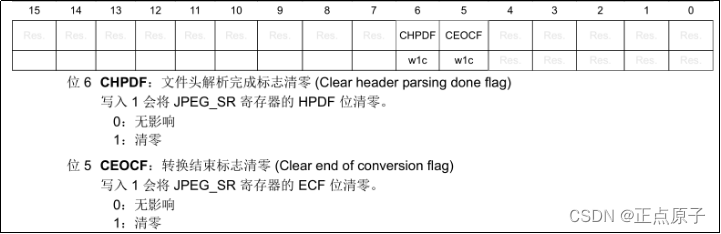

图49.1.5.5 JPEG_CFR寄存器 该寄存器,仅两位有效:CHPDF位和CEOCF位,向这两个位写入1,可以分别清除JPEG_SR寄存器的HPDF和EOCF位。 最后是JPEG数据输入寄存器(JPEG_DIR)和JPEG数据输出寄存器(JPEG_DOR),这两个寄存器都是32位有效,前者用于往输入FIFO写入数据。后者用于读取输出FIFO的数据。 49.2 硬件设计

  1. 例程功能 1、本实验开机的时候先检测字库,然后检测SD卡是否存在,如果SD卡存在,则开始查找SD卡根目录下的PICTURE文件夹,如果找到则显示该文件夹下面的图片文件(支持bmp、jpg、jpeg或gif格式),循环显示,通过按KEY0和KEY1可以快速浏览下一张和上一张,KEY_UP按键用于暂停/继续播放,LED1用于指示当前是否处于暂停状态。如果未找到PICTURE文件夹/任何图片文件,则提示错误。 注意:本例程的实验现象,同上一章(图片显示实验)完全一模一样,唯一的区别,就是JPEG解码速度 (要求图片分辨率小于等于LCD分辨率) 变快了很多。 对比上一章的图片显示,大家可以利用USMART测试同一张JPEG图片,软件解码和硬件解码的时间差距。本实验也可以通过USMART调用ai_load_picfile和minibmp_decode解码任意指定路径的图片。 2、LED0闪烁,提示程序运行。
  2. 硬件资源 1)RGB灯 RED :LED0 - PB4 GREEN :LED1 - PE6 2)串口1(PA9/PA10连接在板载USB转串口芯片CH340上面) 3)正点原子2.8/3.5/4.3/7/10寸TFTLCD模块(仅限MCU屏,16位8080并口驱动) 4)独立按键 :KEY0 - PA1、KEY1 - PA15、WK_UP - PA0 5)SD卡,通过SDMMC1(SDMMC_D0D4(PC8PC11), SDMMC_SCK(PC12),SDMMC_CMD(PD2))连接 6)norflash(QSPI FLASH芯片,连接在QSPI上) 7)硬件JPEG解码内核(STM32H750自带) 49.3 程序设计 49.3.1 硬件JPEG解码JPG/JPEG的简要步骤 为了提高速度,我们直接操作寄存器,没有使用HAL库提供的函数。 所以HAL库的内容就讲解了,接下来,我们看看在DMA模式下,使用STM32H7的硬件JPEG解码JPG/JPEG的简要步骤: 1)初始化硬件JPEG内核。 首先,我们通过设置AHB3ENR的bit5位为1,使能硬件JPEG内核时钟,然后通过JPEG_CR寄存器的JCEN位,使能硬件JPEG。通过清零JPEG_CONFR0寄存器的START位,停止JPEG编解码进程。通过设置JPEG_CONFR1寄存器的HDR位,使能JPEG头解码。最后设置JPEG中断服务函数的中断优先级,完成初始化硬件JPEG内核过程。 2)初始化硬件JPEG解码。 在初始化硬件JPEG内核以后,我们配置JPEG内核工作在JPEG解码模式。通过设置JPEG_CONFR1寄存器的DE位,使能JPEG解码模式。然后设置JPEG_CR寄存器的OFF、IFF、HPDIE、EOCIE等位,清空输出/输入FIFO,并开启JPEG头解码完成和JPEG解码完成中断。最后,设置JPEG_CONFR0寄存器的START位,启动JPEG解码进程。 注意:此时我并未开启JPEG的输入和输出MDMA,只要我们不往输入FIFO写入数据,JPEG内核就一直处于等待数据输入状态。 3)配置硬件JPEG输入/输出MDMA。 这一步,我们将配置JPEG的输入MDMA和输出MDMA,分别负责JPEG输入FIFO和输出FIFO的数据传输。对于输入MDMA,目标地址为JPEG_DIR寄存器地址,源地址为一片内存区域,利用输入MDMA实现JPEG输入FIFO数据的自动填充。对于输出MDMA,目标地址为一片内存区域,源地址为JPEG_DOR寄存器地址,利用输出MDMA实现JPEG输出FIFO数据自动搬运到对应内存区域。对于输入MDMA和输出MDMA,我们都需要开启传输完成中断,并设置相关中断服务函数。在传输完成中断里面,实现对输入输出数据的处理。 4)编写相关中断服务函数,启动MDMA。 我们总共开启了4个中断:JPEG头解码完成中断、JPEG解码完成中断、输入MDMA传输完成中断和输出MDMA传输完成中断。前两个和后两个中断分别共用一个中断服务函数,所以我们总共只需要编写2个中断服务函数。另外,我们采用回调函数的方式,对数据进行处理,总共需要编写4个回调函数,分别对应4个中断产生时的数据处理。在配置完这些以后,启动MDMA,开始执行JPEG解码。 注意:输出MDMA的配置和启动,我们放在JPEG头解码完成中断回调函数里的,因为输出YCbCr数据的多少和单次输出行数,得根据抽样方式进行不同的设置,因此我们必须先等到解析完JPEG头以后,再来配置输出MDMA。 5)处理JPEG数据输出数据,执行YUVRGB转换,并送LCD显示。 最后,在主循环里面,根据输入MDMA和输出MDMA的数据处理情况,持续从源文件读取JPEG数据流,并利用DMA2D,将硬件JPEG解码完成的YCbCr(YUV)数据流转换成RGB格式。最后,在完成一张JPEG解码之后,将RGB数据直接一次性显示到LCD屏幕上,实现图片显示。 49.3.2 程序流程图 在这里插入图片描述

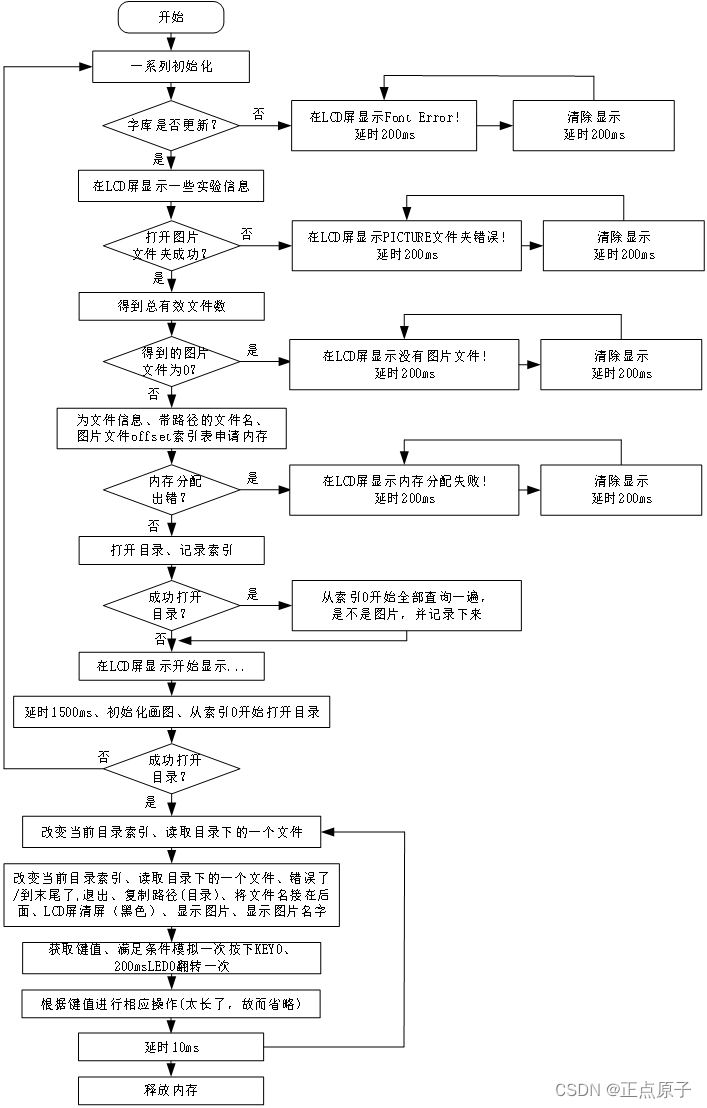

图49.3.2.1 硬件JPEG解码实验程序流程图 49.3.3 程序解析

  1. JPEGCODEC驱动代码 这里我们只讲解核心代码,详细的源码请大家参考光盘本实验对应源码。JPEGCODEC驱动源码包括两个文件:jpegcodec.c和jpegcodec.h。 jpegcodec.h头文件定义了两个结构体和一些宏定义,下面重点围绕jpeg_codec_typedef这个结构体介绍一下,jpegcodec.h的相关内容定义如下:
#define JPEG_DMA_INBUF_LEN 4096 /* 单个MDMA IN  BUF的大小 */ #define JPEG_DMA_INBUF_NB 10 /* MDMA IN  BUF的个数 */ #define JPEG_DMA_OUTBUF_NB 2 /* MDMA OUT BUF的个数 */ /* JPEG数据缓冲结构体 */ typedef struct { uint8_t sta; /* 状态:0,无数据;1,有数据 */ uint8_t *buf; /* JPEG数据缓冲区 */ uint16_t size; /* JPEG数据长度 */ } jpeg_databuf_type; #define JPEG_STATE_NOHEADER 0 /* HEADER未读取,初始状态 */ #define JPEG_STATE_HEADEROK 1 /* HEADER读取成功 */ #define JPEG_STATE_FINISHED 2 /* 解码完成 */ #define JPEG_STATE_ERROR 3 /* 解码错误 */ #define JPEG_YCBCR_COLORSPACE JPEG_CONFR1_COLORSPACE_0 #define JPEG_CMYK_COLORSPACE JPEG_CONFR1_COLORSPACE /* jpeg编解码控制结构体 */ /typedef struct { JPEG_ConfTypeDef    Conf; /* 当前JPEG文件相关参数 */ jpeg_databuf_type inbuf[JPEG_DMA_INBUF_NB]; /* MDMA IN buf */ jpeg_databuf_type outbuf[JPEG_DMA_OUTBUF_NB]; /* MDMA OUT buf */ volatile uint8_t inbuf_read_ptr; /* MDMA IN buf当前读取位置 */ volatile uint8_t inbuf_write_ptr; /* MDMA IN buf当前写入位置 */ volatile uint8_t indma_pause; /* 输入MDMA暂停状态标识 */ volatile uint8_t outbuf_read_ptr; /* MDMA OUT buf当前读取位置 */ volatile uint8_t outbuf_write_ptr; /* MDMA OUT buf当前写入位置 */ volatile uint8_t outdma_pause; /* 输入MDMA暂停状态标识 */ volatile uint8_t state;/* 解码状态;0,未识别到Header;1,识别到了Header;2,解码完成*/ /* YUV输出的字节数,使得完成一次DMA2D YUV2RGB转换,刚好是图片宽度的整数倍
 * YUV420图片,每个像素占1.5个YUV字节,每次输出16行,yuvblk_size=图片宽度*16*1.5
 * YUV422图片,每个像素占2个YUV字节和RGB565一样,每次输出8行,yuvblk_size=图片宽度*8*2
 * YUV444图片,每个像素占3个YUV字节,每次输出8行,yuvblk_size=图片宽度*8*3 */ uint32_t yuvblk_size; /* 每个YUV块输出像素的高度,对于YUV420,为16,对于YUV422/YUV444为8 */ uint16_t yuvblk_height; uint16_t yuvblk_curheight; /* 当前输出高度,0~分辨率高度 */ } jpeg_codec_typedef; 该结构体用于控制整个JPEG解码,下面分别介绍一下它的成员:
Conf用于存储当前JPEG文件的一些相关信息,其结构体类型定义如下: /* JPEG文件信息结构体 */ typedef struct { u8  ColorSpace; /* 图像的颜色空间: gray-scale/YCBCR/RGB/CMYK */ /* YCBCR/CMYK颜色空间的色度抽样情况:  0:4:4:4; 1:4:2:2; 2:4:1:1; 3:4:2:0 */ u8  ChromaSubsampling; u32 ImageHeight; /* 图像高度 */ u32 ImageWidth; /* 图像宽度 */ u8  ImageQuality; /* 图像编码质量:1~100 */ }JPEG_ConfTypeDef;

inbuf和outbuf分表代表输入MDMA FIFO和输出MDMA FIFO,使用FIFO来处理MDMA数据,可以提高读写效率。注意:这里的输入MDMA FIFO和输出MDMA FIFO同JPEG的输入FIFO和输出FIFO是不一样的,要注意区分。通过JPEG_DMA_INBUF_NB和JPEG_DMA_OUTBUF_NB宏定义,我们可以修改输入DMA FIFO和输出DMA FIFO的深度。 其它,还有输入输出MDMA FIFO的读写位置、暂停状态、解码状态、单次YUV输出字节数、单次输出图像高度和当前输出高度等信息。 下面开始介绍jpegcodec.c文件,首先是JPEG规范(ISO/IEC 10918-1标准)的样本量化表,其定义如下: /* JPEG规范(ISO/IEC 10918-1标准)的样本量化表

  • 获取JPEG图片质量时需要用到
*/ const uint8_t JPEG_LUM_QuantTable[JPEG_QUANT_TABLE_SIZE] = { 16, 11, 10, 16, 24, 40, 51, 61, 12, 12, 14, 19, 26, 58, 60, 55, 14, 13, 16, 24, 40, 57, 69, 56, 14, 17, 22, 29, 51, 87, 80, 62, 18, 22, 37, 56, 68, 109, 103, 77, 24, 35, 55, 64, 81, 104, 113, 92, 49, 64, 78, 87, 103, 121, 120, 101, 72, 92, 95, 98, 112, 100, 103, 99 }; const uint8_t JPEG_ZIGZAG_ORDER[JPEG_QUANT_TABLE_SIZE] = { 0, 1, 8, 16, 9, 2, 3, 10, 17, 24, 32, 25, 18, 11, 4, 5, 12, 19, 26, 33, 40, 48, 41, 34, 27, 20, 13, 6, 7, 14, 21, 28, 35, 42, 49, 56, 57, 50, 43, 36, 29, 22, 15, 23, 30, 37, 44, 51, 58, 59, 52, 45, 38, 31, 39, 46, 53, 60, 61, 54, 47, 55, 62, 63 };

这两个数组在后面的jpeg_get_quality函数,获取JPEG图片质量时需要用到。 下面介绍的是JPEG硬件解码输入MDMA配置函数,其定义如下:

/**
 * @brief       JPEG硬件解码输入MDMA配置
 * @param       meminaddr   : JPEG输入MDMA存储器地址
 * @param       meminsize   : 输入MDMA数据长度,0~262143,以字节为单位
 * @retval      无
 */ void jpeg_in_dma_init(uint32_t meminaddr, uint32_t meminsize) { uint32_t regval = 0; uint32_t addrmask = 0; RCC->AHB3ENR |= 1 << 0; /* 使能MDMA时钟 */ MDMA_Channel7->CCR = 0; /* 输入MDMA清零 */ while (MDMA_Channel7->CCR & 0X01); /* 等待MDMA_Channel7关闭完成 */ MDMA_Channel7->CIFCR = 0X1F; /* 中断标志清零 */ MDMA_Channel7->CCR |= 1 << 2; /* CTCIE=1,使能通道传输完成中断 */ MDMA_Channel7->CCR |= 2 << 6; /* PL[1:0]=2,高优先级 */ MDMA_Channel7->CBNDTR = meminsize; /* 传输长度为meminsize */ MDMA_Channel7->CDAR = (uint32_t)&JPEG->DIR; /* 目标地址为:JPEG->DIR */ MDMA_Channel7->CSAR = meminaddr; /* meminaddr作为源地址 */ regval = 0 << 28; /* TRGM[1:0]=0,每个MDMA请求触发一次buffer传输 */ regval |= 1 << 25; /* PKE=1,打包使能 */ regval |= (32 - 1) << 18; /* TLEN[6:0]=31,buffer传输长度为32字节 */ regval |= 4 << 15; /* DBURST[2:0]=4,目标突发传输长度为16 */ regval |= 4 << 12; /* SBURST[2:0]=4,源突发传输长度为16 */ regval |= 0 << 8; /* SINCOS[1:0]=0,源地址变化单位为8位(字节) */ regval |= 2 << 6; /* DSIZE[1:0]=2,目标位宽为32位 */ regval |= 0 << 4; /* SSIZE[1:0]=0,源位宽为8位 */ regval |= 0 << 2; /* DINC[1:0]=0,目标地址固定 */ regval |= 2 << 0; /* SINC[1:0]=2,源地址自增 */ MDMA_Channel7->CTCR = regval; /* 设置CTCR寄存器 */ /* MDMA的硬件触发通道17触发inmdma,通道17=JPEG input FIFO threshold
     * 详见< STM32H7xx参考手册_V7(英文版).pdf >577页,table 95 */ MDMA_Channel7->CTBR = 17 << 0; addrmask = meminaddr & 0XFF000000; /* 获取掩码 */ /* 使用AHBS总线访问DTCM/ITCM */ if (addrmask == 0X20000000 || addrmask == 0)MDMA_Channel7->CTBR |= 1 << 16; HAL_NVIC_SetPriority(MDMA_IRQn,2,3);/* 设置中断优先级,抢占优先级2,子优先级3 */ HAL_NVIC_EnableIRQ(MDMA_IRQn); /* 开启MDMA中断 */ }

该函数用于初始化JPEG输入FIFO的MDMA通道,使用buffer传输,单次触发传输32字节,满足JPEG输入FIFO的传输要求。 下面介绍的是JPEG硬件解码输出MDMA配置函数,其定义如下:

/**
 * @brief       JPEG硬件解码输出MDMA配置
 * @param       memoutaddr  : JPEG输出MDMA存储器地址
 * @param       memoutsize  : 输出MDMA数据长度,0~262143,以字节为单位
 * @retval      无
 */ void jpeg_out_dma_init(uint32_t memoutaddr, uint32_t memoutsize) { uint32_t regval = 0; uint32_t addrmask = 0; RCC->AHB3ENR |= 1 << 0; /* 使能MDMA时钟 */ MDMA_Channel6->CCR = 0; /* 输出MDMA清零 */ while (MDMA_Channel6->CCR & 0X01); /* 等待MDMA_Channel6关闭完成 */ MDMA_Channel6->CIFCR = 0X1F; /* 中断标志清零 */ MDMA_Channel6->CCR |= 3 << 6; /* PL[1:0]=2,最高优先级 */ MDMA_Channel6->CCR |= 1 << 2; /* CTCIE=1,使能通道传输完成中断 */ MDMA_Channel6->CBNDTR = memoutsize; /* 传输长度为meminsize */ MDMA_Channel6->CDAR = memoutaddr; /* 目标地址为:memoutaddr */ MDMA_Channel6->CSAR = (uint32_t)&JPEG->DOR; /* JPEG->DOR作为源地址 */ regval = 0 << 28; /* TRGM[1:0]=0,每个MDMA请求触发一次buffer传输 */ regval |= 1 << 25; /* PKE=1,打包使能 */ regval |= (32 - 1) << 18; /* TLEN[6:0]=31,buffer传输长度为32字节 */ regval |= 4 << 15; /* DBURST[2:0]=4,目标突发传输长度为16 */ regval |= 4 << 12; /* SBURST[2:0]=4,源突发传输长度为16 */ regval |= 0 << 10; /* DINCOS[1:0]=0,目标地址变化单位为8位(字节) */ regval |= 0 << 6; /* DSIZE[1:0]=0,目标位宽为8位 */ regval |= 2 << 4; /* SSIZE[1:0]=2,源位宽为32位 */ regval |= 2 << 2; /* DINC[1:0]=2,目标地址自增 */ regval |= 0 << 0; /* SINC[1:0]=0,源地址固定 */ MDMA_Channel6->CTCR = regval; /* 设置CTCR寄存器 */ /* MDMA的硬件触发通道19触发outmdma,通道19=JPEG output FIFO threshold */ MDMA_Channel6->CTBR = 19 << 0; /* 详见< STM32H7xx参考手册_V7(英文版).pdf >577页,table 95 */ addrmask = memoutaddr & 0XFF000000; /* 获取掩码 */ /* 使用AHBS总线访问DTCM/ITCM */ if (addrmask == 0X20000000 || addrmask == 0)MDMA_Channel6->CTBR |= 1 << 17; HAL_NVIC_SetPriority(MDMA_IRQn,2,3);/* 设置中断优先级,抢占优先级2,子优先级3 */ HAL_NVIC_EnableIRQ(MDMA_IRQn); /* 开启MDMA中断 */ }

该函数用于初始化JPEG输出FIFO的MDMA通道,使用buffer传输,单次触发传输32字节,满足JPEG输出FIFO的传输要求。 下面介绍一些中断处理函数和回调函数,它们的定义分别如下:

void (*jpeg_in_callback)(void); /* JPEG MDMA输入回调函数 */ void (*jpeg_out_callback)(void); /* JPEG MDMA输出 回调函数 */ void (*jpeg_eoc_callback)(void); /* JPEG 解码完成 回调函数 */ void (*jpeg_hdp_callback)(void); /* JPEG Header解码完成 回调函数 */ /**
 * @brief       MDMA中断服务函数
 *   @note      处理硬件JPEG解码时输入/输出数据流
 * @param       无
 * @retval      无
 */ void MDMA_IRQHandler(void) { if (MDMA_Channel7->CISR & (1 << 1)) /* CTCIF,通道7传输完成(输入) */ if (MDMA_Channel7->CISR & (1 << 1)) /* CTCIF,通道7传输完成(输入) */ { MDMA_Channel7->CIFCR |= 1 << 1; /* 清除通道传输完成中断 */ JPEG->CR &= ~(0X7E); /* 关闭JPEG中断,防止被打断 */ jpeg_in_callback(); /* 执行输入回调函数,继续读取数据 */ JPEG->CR |= 3 << 5; /* 使能EOC和HPD中断 */ } if (MDMA_Channel6->CISR & (1 << 1)) /* CTCIF,通道6传输完成(输出) */ { MDMA_Channel6->CIFCR |= 1 << 1; /* 清除通道传输完成中断 */ JPEG->CR &= ~(0X7E); /* 关闭JPEG中断,防止被打断 */ jpeg_out_callback(); /* 执行输出回调函数,将数据转换成RGB */ JPEG->CR |= 3 << 5; /* 使能EOC和HPD中断 */ } } /**
 * @brief       JPEG解码中断服务函数
 * @param       无
 * @retval      无
 */ void JPEG_IRQHandler(void) { if (JPEG->SR & (1 << 6)) /* JPEG Header解码完成 */ { jpeg_hdp_callback(); JPEG->CR &= ~(1 << 6); /* 禁止Jpeg Header解码完成中断 */ JPEG->CFR |= 1 << 6; /* 清除HPDF位(header解码完成位) */ } if (JPEG->SR & (1 << 5)) /* JPEG解码完成 */ { jpeg_dma_stop(); jpeg_eoc_callback(); JPEG->CFR |= 1 << 5; /* 清除EOC位(解码完成位) */ MDMA_Channel6->CCR &= ~(1 << 0); /* 关闭MDMA通道6 */ MDMA_Channel7->CCR &= ~(1 << 0); /* 关闭MDMA通道7 */ } }

MDMA_IRQHandler中断服务函数,用于处理输入/输出FIFO MDMA的传输完成中断,当发生输入FIFO MDMA传输完成中断时,调用jpeg_in_callback回调函数,处理输入FIFO MDMA传输完成事务。当发生输出FIFO MDMA传输完成中断时,调用jpeg_out_callback回调函数,处理输出FIFO MDMA传输完成事务。 JPEG_IRQHandler中断服务函数,根据JPEG_SR的状态标志位,分别处理JPEG头解码完成中断和JPEG文件解码完成中断。当JPEG头解码完成时,调用jpeg_hdp_callback回调函数处理相关事务。当JPEG文件解码完成时,调用jpeg_eoc_callback回调函数处理相关事务,同时停止MDMA传输。 下面介绍的是初始化硬件JPEG内核函数,其定义如下:

/**
 * @brief       初始化硬件JPEG内核
 * @param       tjpeg       : JPEG编解码控制结构体
 * @retval      0, 成功; 1, 失败;
 */ uint8_t jpeg_core_init(jpeg_codec_typedef *tjpeg) { uint8_t i; RCC->AHB3ENR |= 1 << 5; /* 使能硬件jpeg时钟 */ for (i = 0; i < JPEG_DMA_INBUF_NB; i++) { tjpeg->inbuf[i].buf = mymalloc(SRAMDTCM, JPEG_DMA_INBUF_LEN); if (tjpeg->inbuf[i].buf == NULL) { jpeg_core_destroy(tjpeg); return 1; } } JPEG->CR = 0; /* 先清零 */ JPEG->CR |= 1 << 0; /* 使能硬件JPEG */ JPEG->CONFR0 &= ~(1 << 0); /* 停止JPEG编解码进程 */ JPEG->CR |= 1 << 13; /* 清空输入fifo */ JPEG->CR |= 1 << 14; /* 清空输出fifo */ JPEG->CFR = 3 << 5; /* 清空标志 */ HAL_NVIC_SetPriority(JPEG_IRQn,1,3);/* 设置中断优先级,抢占优先级1,子优先级3 */ HAL_NVIC_EnableIRQ(JPEG_IRQn); /* 开启JPEG中断 */ JPEG->CONFR1 |= 1 << 8; /* 使能header处理 */ return 0; }

jpeg_core_init函数用于初始化硬件JPEG内核。在该函数里面,对tjpeg->inbuf[i].buf数组申请内存(tjpeg->outbuf[i]的内存申请,我们放到了jpeg_hdrover_callback函数里面)。tjpeg是jpeg_codec_typedef结构体类型变量,用于控制整个JPEG解码。jpeg_codec_typedef结构体我们在jpegcodec.h里面定义的,前面讲过的。 下面介绍的是关闭硬件JPEG内核,并释放内存函数,其定义如下:

/**
 * @brief       关闭硬件JPEG内核,并释放内存
 * @param       tjpeg       : JPEG编解码控制结构体
 * @retval      无
 */ void jpeg_core_destroy(jpeg_codec_typedef *tjpeg) { uint8_t i; jpeg_dma_stop(); /* 停止MDMA传输 */ for (i = 0; i < JPEG_DMA_INBUF_NB; i++) { myfree(SRAMDTCM, tjpeg->inbuf[i].buf); /* 释放内存 */ } for (i = 0; i < JPEG_DMA_OUTBUF_NB; i++) { myfree(SRAMIN, tjpeg->outbuf[i].buf); /* 释放内存 */ } } 该函数用于关闭JPEG处理(停止MDMA传输),并释放内存。
下面介绍的是初始化硬件JPEG解码器函数,其定义如下: /**
 * @brief       初始化硬件JPEG解码器
 * @param       tjpeg       : JPEG编解码控制结构体
 * @retval      无
 */ void jpeg_decode_init(jpeg_codec_typedef *tjpeg) { uint8_t i; tjpeg->inbuf_read_ptr = 0; tjpeg->inbuf_write_ptr = 0; tjpeg->indma_pause = 0; tjpeg->outbuf_read_ptr = 0; tjpeg->outbuf_write_ptr = 0; tjpeg->outdma_pause = 0; tjpeg->state = JPEG_STATE_NOHEADER; /* 图片解码结束标志 */ for (i = 0; i < JPEG_DMA_INBUF_NB; i++) { tjpeg->inbuf[i].sta = 0; tjpeg->inbuf[i].size = 0; } for (i = 0; i < JPEG_DMA_OUTBUF_NB; i++) { tjpeg->outbuf[i].sta = 0; tjpeg->outbuf[i].size = 0; } MDMA_Channel6->CCR = 0; /* MDMA通道6禁止 */ MDMA_Channel7->CCR = 0; /* MDMA通道7禁止 */ MDMA_Channel6->CIFCR = 0X1F; /* 中断标志清零 */ MDMA_Channel7->CIFCR = 0X1F; /* 中断标志清零 */ JPEG->CONFR1 |= 1 << 3; /* 硬件JPEG解码模式 */ JPEG->CONFR0 &= ~(1 << 0); /* 停止JPEG编解码进程 */ JPEG->CR &= ~(0X3F << 1); /* 关闭所有中断 */ JPEG->CR |= 1 << 13; /* 清空输入fifo */ JPEG->CR |= 1 << 14; /* 清空输出fifo */ JPEG->CR |= 1 << 6; /* 使能Jpeg Header解码完成中断 */ JPEG->CR |= 1 << 5; /* 使能解码完成中断 */ JPEG->CFR = 3 << 5; /* 清空标志 */ JPEG->CONFR0 |= 1 << 0; /* 使能JPEG编解码进程 */ }

该函数用于初始化硬件JPEG解码器,同时对输入MDMA FIFO和输出MDMA FIFO的相关标记进行清理处理,以便开始JPEG解码。 下面介绍的是启动输入MDMA函数和启动输出MDMA函数,它们的定义如下:

/**
 * @brief       启动 jpeg in mdma, 开始解码JPEG
 * @param       无
 * @retval      无
 */ void jpeg_in_dma_start(void) { MDMA_Channel7->CCR |= 1 << 0; /* 使能MDMA通道7的传输 */ } /**
 * @brief       启动 jpeg out mdma, 开始输出YUV数据
 * @param       无
 * @retval      无
 */ void jpeg_out_dma_start(void) { MDMA_Channel6->CCR |= 1 << 0; /* 使能MDMA通道6的传输 */ } jpeg_in_dma_start函数启动 jpeg in mdma,开始解码JPEG。jpeg_out_dma_start函数启动 jpeg out mdma,开始输出YUV数据。
下面介绍的是停止JPEG MDMA解码过程函数,其定义如下: /**
 * @brief       停止JPEG MDMA解码过程
 * @param       无
 * @retval      无
 */ void jpeg_dma_stop(void) { JPEG->CONFR0 &= ~(1 << 0); /* 停止JPEG编解码进程 */ JPEG->CR &= ~(0X3F << 1); /* 关闭所有中断 */ JPEG->CFR = 3 << 5; /* 清空标志 */ } 该函数用于停止JPEG MDMA解码过程。
下面介绍的是恢复MDMA IN过程函数和恢复MDMA OUT过程函数,它们的定义如下: /**
 * @brief       恢复MDMA IN过程
 * @param       memaddr     : 存储区首地址
 * @param       memlen      : 要传输数据长度(以字节为单位)
 * @retval      无
 */ void jpeg_in_dma_resume(uint32_t memaddr, uint32_t memlen) { if (memlen % 4)memlen += 4 - memlen % 4; /* 扩展到4的倍数 */ MDMA_Channel7->CIFCR = 0X1F; /* 中断标志清零 */ MDMA_Channel7->CBNDTR = memlen; /* 传输长度为memlen */ MDMA_Channel7->CSAR = memaddr; /* memaddr作为源地址 */ MDMA_Channel7->CCR |= 1 << 0; /* 使能MDMA通道7的传输 */ } /**
 * @brief       恢复MDMA OUT过程
 * @param       memaddr     : 存储区首地址
 * @param       memlen      : 要传输数据长度(以字节为单位)
 * @retval      无
 */ void jpeg_out_dma_resume(uint32_t memaddr, uint32_t memlen) { if (memlen % 4)memlen += 4 - memlen % 4; /* 扩展到4的倍数 */ MDMA_Channel6->CIFCR = 0X1F; /* 中断标志清零 */ MDMA_Channel6->CBNDTR = memlen; /* 传输长度为memlen */ MDMA_Channel6->CDAR = memaddr; /* memaddr作为源地址 */ MDMA_Channel6->CCR |= 1 << 0; /* 使能MDMA通道6的传输 */ } jpeg_in_dma_resume函数用于重启启动输入MDMA。jpeg_out_dma_resume函数用于重启启动输出MDMA。
下面介绍的是获取图像信息函数,其定义如下: /**
 * @brief       获取图像信息
 * @param       tjpeg       : JPEG编解码控制结构体
 * @retval      无
 */ void jpeg_get_info(jpeg_codec_typedef *tjpeg) { uint32_t yblockNb, cBblockNb, cRblockNb; switch (JPEG->CONFR1 & 0X03) { case 0:/* grayscale,1 color component */ tjpeg->Conf.ColorSpace = JPEG_GRAYSCALE_COLORSPACE; break; case 2:/* YUV/RGB,3 color component */ tjpeg->Conf.ColorSpace = JPEG_YCBCR_COLORSPACE; break; case 3:/* CMYK,4 color component */ tjpeg->Conf.ColorSpace = JPEG_CMYK_COLORSPACE; break; } tjpeg->Conf.ImageHeight = (JPEG->CONFR1 & 0XFFFF0000) >> 16;/* 获得图像高度 */ tjpeg->Conf.ImageWidth = (JPEG->CONFR3 & 0XFFFF0000) >> 16; /* 获得图像宽度 */ if ((tjpeg->Conf.ColorSpace == JPEG_YCBCR_COLORSPACE) || (tjpeg->Conf.ColorSpace == JPEG_CMYK_COLORSPACE)) { yblockNb = (JPEG->CONFR4 & (0XF << 4)) >> 4; cBblockNb = (JPEG->CONFR5 & (0XF << 4)) >> 4; cRblockNb = (JPEG->CONFR6 & (0XF << 4)) >> 4; if ((yblockNb == 1) && (cBblockNb == 0) && (cRblockNb == 0)) { tjpeg->Conf.ChromaSubsampling = JPEG_422_SUBSAMPLING;/* 16x8 block */ } else if ((yblockNb == 0) && (cBblockNb == 0) && (cRblockNb == 0)) { tjpeg->Conf.ChromaSubsampling = JPEG_444_SUBSAMPLING; } else if ((yblockNb == 3) && (cBblockNb == 0) && (cRblockNb == 0)) { tjpeg->Conf.ChromaSubsampling = JPEG_420_SUBSAMPLING; } else { tjpeg->Conf.ChromaSubsampling = JPEG_444_SUBSAMPLING; } } else { tjpeg->Conf.ChromaSubsampling = JPEG_444_SUBSAMPLING; /* 默认用4:4:4 */ } /* 图像质量参数在整个图片的最末尾,刚开始的时候,是无法获取的,所以直接设置为0 */ tjpeg->Conf.ImageQuality = 0; }

JPEG_Get_Info函数,用于获取JPEG图像信息,在JPEG头解码完成后,被调用。该函数可以获取JPEG图片的宽度、高度、颜色空间和色度抽样等重要信息。 下面介绍的是得到JPEG图像质量函数,其定义如下:

/**
 * @brief       得到JPEG图像质量
 *   @note      在解码完成后,可以调用并获得正确的结果.
 * @param       无
 * @retval      图像质量, 0~100
 */ uint8_t jpeg_get_quality(void) { uint32_t quality = 0; uint32_t quantRow, quantVal, scale, i, j; uint32_t *tableAddress = (uint32_t *)JPEG->QMEM0; i = 0; while (i < JPEG_QUANT_TABLE_SIZE) { quantRow = *tableAddress; for (j = 0; j < 4; j++) { quantVal = (quantRow >> (8 * j)) & 0xFF; if (quantVal == 1)quality += 100; /* 100% */ else { scale = (quantVal * 100) / ((uint32_t)JPEG_LUM_QuantTable[JPEG_ZIGZAG_ORDER[i + j]]); if (scale <= 100) { quality += (200 - scale) / 2; } else { quality += 5000 / scale; } } } i += 4; tableAddress++; } return (quality / ((uint32_t)64)); }

该函数用于获取当前JPEG图像的质量,返回值越大,说明图像质量越好,解码所要耗费的时间就越多。该函数我们一般用不到。 最后介绍的是将YUV数据转换成RGB数据函数,其定义如下:

/**
 * @brief       将YUV数据转换成RGB数据
 *   @note      利用DMA2D, 将JPEG解码的YUV数据转换成RGB数据, 全硬件完成, 速度非常快
 * @param       tjpeg       : JPEG编解码控制结构体
 * @param       pdst        : 输出数组首地址
 * @retval      0, 成功; 1, 超时,失败;
 */ uint8_t jpeg_dma2d_yuv2rgb_conversion(jpeg_codec_typedef *tjpeg,uint32_t *pdst) { uint32_t regval = 0; uint32_t cm = 0; /* 采样方式n */ uint32_t timeout = 0; if (tjpeg->Conf.ChromaSubsampling == JPEG_420_SUBSAMPLING) { cm = DMA2D_CSS_420; /* YUV420转RGB */ } else if (tjpeg->Conf.ChromaSubsampling == JPEG_422_SUBSAMPLING) { cm = DMA2D_CSS_422; /* YUV422转RGB */ } else if (tjpeg->Conf.ChromaSubsampling == JPEG_444_SUBSAMPLING) { cm = DMA2D_NO_CSS; /* YUV444转RGB */ } RCC->AHB3ENR |= 1 << 4; /* 使能DMA2D时钟 */ RCC->AHB3RSTR |= 1 << 4; /* 复位DMA2D */ RCC->AHB3RSTR &= ~(1 << 4); /* 结束复位 */ DMA2D->CR &= ~(1 << 0); /* 先停止DMA2D */ DMA2D->CR = 1 << 16; /* MODE[2:0]=001,存储器到存储器,带PFC模式 */ DMA2D->OPFCCR = 2 << 0; /* CM[2:0]=010,输出为RGB565格式 */ DMA2D->OOR = 0; /* 设置行偏移为0 */ DMA2D->IFCR |= 1 << 1; /* 清除传输完成标志 */ regval = 11 << 0; /* CM[3:0]=1011,输入数据为YCbCr格式 */ /* CSS[1:0]=cm,Chroma Sub-Sampling:0,4:4:4;1,4:2:2;2,4:2:0 */ regval |= cm << 18; DMA2D->FGPFCCR = regval; /* 设置FGPCCR寄存器 */ DMA2D->FGOR = 0; /* 前景层行偏移为0 */ /* 设定行数寄存器 */ DMA2D->NLR = tjpeg->yuvblk_height | (tjpeg->Conf.ImageWidth << 16); DMA2D->OMAR = (uint32_t)pdst; /* 输出存储器地址 */ DMA2D->FGMAR = (uint32_t)tjpeg->outbuf[tjpeg->outbuf_read_ptr].buf;/*源地址*/ DMA2D->CR |= 1 << 0; /* 启动DMA2D */ while ((DMA2D->ISR & (1 << 1)) == 0) /* 等待传输完成 */ { timeout++; if (timeout > 0X1FFFFFF)break; /* 超时退出 */ } /* YUV2RGB转码结束后,再复位一次DMA2D */ RCC->AHB3RSTR |= 1 << 4; /* 复位DMA2D */ RCC->AHB3RSTR &= ~(1 << 4); /* 结束复位 */ if (timeout > 0X1FFFFFF)return 1; return 0; }

该函数使用硬件DMA2D实现YCbCr(YUV)图像数据到RGB图像数据的格式转换,可以快速实现YUVRGB数据的转换。具体的实现原理,我们在前面已经介绍过了。 JPEGCODEC驱动代码就介绍到这里。 2. PICTURE驱动代码 PICTURE驱动代码,本实验我们添加了hjpgd.c和hjpgd.h,用于实现JPG/JPEG图片的硬件JPEG解码。 hjpgd.h头文件中只是一些函数声明,下面直接介绍hjpgd.c文件的代码,首先是JPEG输入数据流回调函数,其定义如下:

jpeg_codec_typedef hjpgd; /* JPEG硬件解码结构体 */ /**
 * @brief       JPEG输入数据流回调函数
 *   @note      用于获取JPEG文件原始数据, 每当JPEG DMA IN BUF为空的时候,调用该函数
 * @param       无
 * @retval      无
 */ void jpeg_dma_in_callback(void) { hjpgd.inbuf[hjpgd.inbuf_read_ptr].sta = 0; /* 此buf已经处理完了 */ hjpgd.inbuf[hjpgd.inbuf_read_ptr].size = 0; /* 此buf已经处理完了 */ hjpgd.inbuf_read_ptr++; /* 指向下一个buf */ /* 归零 */ if (hjpgd.inbuf_read_ptr >= JPEG_DMA_INBUF_NB) hjpgd.inbuf_read_ptr = 0; if (hjpgd.inbuf[hjpgd.inbuf_read_ptr].sta == 0) /* 无有效buf */ { hjpgd.indma_pause = 1; /* 标记暂停 */ } else /* 有效的buf */ { /* 继续下一次DMA传输 */ jpeg_in_dma_resume((uint32_t)hjpgd.inbuf[hjpgd.inbuf_read_ptr].buf, hjpgd.inbuf[hjpgd.inbuf_read_ptr].size); } }

该函数用于处理JPEG输入数据流,当JPEG输入MDMA传输完成时,调用该函数。对已处理的buf标记清零,然后切换到下一个buf。当buf不够时,暂停JPEG输入FIFO获取数据,并标记暂停;当buf足够时,切换到下一个buf,继续传输。 下面介绍的是JPEG输出数据流(YCBCR)回调函数,其定义如下:

/**
 * @brief       JPEG输出数据流(YCBCR)回调函数
 *   @note      用于输出YCbCr数据流(YUV)
 * @param       无
 * @retval      无
 */ void jpeg_dma_out_callback(void) { uint32_t *pdata = 0; hjpgd.outbuf[hjpgd.outbuf_write_ptr].sta = 1; /* 此buf已满 */ hjpgd.outbuf[hjpgd.outbuf_write_ptr].size = hjpgd.yuvblk_size - (MDMA_Channel6->CBNDTR & 0X1FFFF); /* 此buf里面数据的长度 */ /* 如果文件已经解码完成,需要读取DOR最后的数据(<=32字节) */ if (hjpgd.state == JPEG_STATE_FINISHED) { pdata = (uint32_t *)(hjpgd.outbuf[hjpgd.outbuf_write_ptr].buf + hjpgd.outbuf[hjpgd.outbuf_write_ptr].size); while (JPEG->SR & (1 << 4)) { *pdata = JPEG->DOR; pdata++; hjpgd.outbuf[hjpgd.outbuf_write_ptr].size += 4; } } hjpgd.outbuf_write_ptr++; /* 指向下一个buf */ /* 归零 */ if (hjpgd.outbuf_write_ptr >= JPEG_DMA_OUTBUF_NB)hjpgd.outbuf_write_ptr = 0; if (hjpgd.outbuf[hjpgd.outbuf_write_ptr].sta == 1) /* 无有效buf */ { hjpgd.outdma_pause = 1; /* 标记暂停 */ } else /* 有效的buf */ { /* 继续下一次DMA传输 */ jpeg_out_dma_resume((uint32_t)hjpgd.outbuf[hjpgd.outbuf_write_ptr].buf, hjpgd.yuvblk_size); } }

该函数用于处理JPEG输出数据流,当JPEG输出MDMA传输完成时,调用该函数。对已满的buf标记满,并标记容量,然后切换到下一个buf。当buf不够时,暂停获取JPEG输出FIFO的数据,并标记暂停;当buf足够时,切换到下一个buf,继续传输。当解码状态结束时,需要手动读取JPEG_DOR寄存器的数据。 下面介绍的是JPEG整个文件解码完成回调函数,其定义如下:

/**
 * @brief       JPEG整个文件解码完成回调函数
 * @param       无
 * @retval      无
 */ void jpeg_endofcovert_callback(void) { hjpgd.state = JPEG_STATE_FINISHED; /* 标记JPEG解码完成 */ } 该函数在JPG/JPEG文件解码结束时调用。该函数处理非常简单,直接将当前解码状态标记为:JPEG解码完成(JPEG_STATE_FINISHED)即可。
下面介绍的是JPEG header解析成功回调函数,其定义如下: /**
 * @brief       JPEG header解析成功回调函数
 * @param       无
 * @retval      无
 */ void jpeg_hdrover_callback(void) { uint8_t i = 0; hjpgd.state = JPEG_STATE_HEADEROK;/* HEADER获取成功 */ jpeg_get_info(&hjpgd); /* 获取JPEG相关信息,包括大小,色彩空间,抽样等 */ picinfo.ImgWidth = hjpgd.Conf.ImageWidth; picinfo.ImgHeight = hjpgd.Conf.ImageHeight; /* 需要获取JPEG基本信息以后,才能根据jpeg输出大小和采样方式,来计算输出缓冲大小,
并启动输出MDMA */ switch (hjpgd.Conf.ChromaSubsampling) { case JPEG_420_SUBSAMPLING: /* YUV420,每个YUV像素占1.5个字节.每次输出16行.16*1.5=24 */ hjpgd.yuvblk_size = 24 * hjpgd.Conf.ImageWidth; hjpgd.yuvblk_height = 16; /* 每次输出16行 */ break; case JPEG_422_SUBSAMPLING: /* YUV422,每个YUV像素占2个字节.每次输出8行.8*2=16 */ hjpgd.yuvblk_size = 16 * hjpgd.Conf.ImageWidth; hjpgd.yuvblk_height = 8; /* 每次输出8行 */ break; case JPEG_444_SUBSAMPLING: /* YUV444,每个YUV像素占3个字节.每次输出8行.8*3=24 */ hjpgd.yuvblk_size = 24 * hjpgd.Conf.ImageWidth; hjpgd.yuvblk_height = 8; /* 每次输出8行 */ break; } hjpgd.yuvblk_curheight = 0; /* 当前行计数器清零 */ for (i = 0; i < JPEG_DMA_OUTBUF_NB; i++) { /* 有可能会多需要32字节内存 */ hjpgd.outbuf[i].buf = mymalloc(SRAMIN, hjpgd.yuvblk_size + 32); if (hjpgd.outbuf[i].buf == NULL) { hjpgd.state = JPEG_STATE_ERROR; /* HEADER获取失败 */ } } if (hjpgd.outbuf[JPEG_DMA_OUTBUF_NB - 1].buf != NULL) /* 所有buf都申请OK */ { /* 配置输出DMA */ jpeg_out_dma_init((uint32_t)hjpgd.outbuf[0].buf, hjpgd.yuvblk_size); jpeg_out_dma_start(); /* 启动DMA OUT传输,开始接收JPEG解码数据流 */ } piclib_ai_draw_init(); }

该函数在JPEG头解码成功后调用。该函数先标记状态为JPEG头解码成功(JPEG_STATE_HEADEROK),然后调用JPEG_Get_Info函数获取JPEG相关信息。在得到JPEG文件的抽样方式、图库宽度等信息后,计算:yuvblk_size和yuvblk_height这两个关键参数,然后对申请outbuf内存并初始化输出FIFO MDMA,最后启动输出FIFO MDMA,开始接收硬件JPEG解码后的数据。 这里需要注意:因为JPEG 输出FIFO的MDMA是在JPEG头解码成功回调函数里面才申请内存并初始化的,因此输入FIFO的MDMA必须先输入一部分数据给JPEG解码内核,才可以执行输出FIFO MDMA初始化。但是如果整张图片的大小,都不够一次输入FIFO MDMA的传输的话,那么可能会出现解码无法完成的情况,出现这种情况很好解决,就是把输入FIFO MDMA的大小改小一点,即JPEG_DMA_INBUF_LEN的大小改小一点。 下面介绍的是JPEG硬件解码图片函数,其定义如下:

/**
 * @brief       JPEG硬件解码图片
 *   @note      注意, 请保证:
 *              1, 待解吗图片的分辨率,必须小于等于屏幕的分辨率!
 *              2, 请保证图片的宽度是16的倍数,否则解码出错!
 *
 * @param       filename : 包含路径的文件名(.jpeg/jpg)
 * @retval      操作结果
 *   @arg       0   , 成功
 *   @arg       其他, 错误码
 */ uint8_t hjpgd_decode(uint8_t *filename) { FIL *ftemp; uint16_t *rgb565buf = 0; volatile uint32_t timecnt = 0; uint32_t br = 0; uint8_t fileover = 0; uint8_t i = 0; uint8_t res; res = jpeg_core_init(&hjpgd); /* 初始化JPEG内核 */ if (res)return 1; ftemp = (FIL *)mymalloc(SRAMITCM, sizeof(FIL)); /* 申请内存 */ if (f_open(ftemp, (char *)filename, FA_READ) != FR_OK) /* 打开图片失败 */ { jpeg_core_destroy(&hjpgd); myfree(SRAMITCM, ftemp); /* 释放内存 */ return 2; } jpeg_decode_init(&hjpgd); /* 初始化硬件JPEG解码器 */ for (i = 0; i < JPEG_DMA_INBUF_NB; i++) { /* 填满所有输入数据缓冲区 */ res = f_read(ftemp, hjpgd.inbuf[i].buf, JPEG_DMA_INBUF_LEN, &br); if (res == FR_OK && br) { hjpgd.inbuf[i].size = br; /* 读取 */ hjpgd.inbuf[i].sta = 1; /* 标记buf满 */ } if (br == 0)break; } /* 配置输入DMA */ jpeg_in_dma_init((uint32_t)hjpgd.inbuf[0].buf, hjpgd.inbuf[0].size); jpeg_in_callback = jpeg_dma_in_callback; /* JPEG DMA读取数据回调函数 */ jpeg_out_callback = jpeg_dma_out_callback; /* JPEG DMA输出数据回调函数 */ jpeg_eoc_callback = jpeg_endofcovert_callback; /* JPEG 解码结束回调函数 */ jpeg_hdp_callback = jpeg_hdrover_callback; /* JPEG Header解码完成回调函数 */ jpeg_in_dma_start(); /* 启动DMA IN传输,开始解码JPEG图片 */ while (1) { /* rgb565buf空,且JPEG HEAD解码完成 */ if (rgb565buf == 0 && hjpgd.state == JPEG_STATE_HEADEROK) { rgb565buf = mymalloc(SRAMIN, hjpgd.Conf.ImageWidth * hjpgd.yuvblk_height * 2 + 32); /* 申请单次输出缓冲内存 */ } /* 有buf为空 */ if (hjpgd.inbuf[hjpgd.inbuf_write_ptr].sta == 0 && fileover == 0) { res = f_read(ftemp, hjpgd.inbuf[hjpgd.inbuf_write_ptr].buf, JPEG_DMA_INBUF_LEN, &br); /* 填满一个缓冲区 */ if (res == FR_OK && br) { hjpgd.inbuf[hjpgd.inbuf_write_ptr].size = br; /* 读取 */ hjpgd.inbuf[hjpgd.inbuf_write_ptr].sta = 1; /* buf满 */ } else if (br == 0) { timecnt = 0; /* 清零计时器 */ fileover = 1; /* 文件结束了 */ } if (hjpgd.indma_pause == 1 && hjpgd.inbuf[hjpgd.inbuf_read_ptr].sta == 1) /* 之前是暂停的了,继续传输 */ { jpeg_in_dma_resume((uint32_t)hjpgd.inbuf[hjpgd.inbuf_read_ptr].buf, hjpgd.inbuf[hjpgd.inbuf_read_ptr].size); /* 继续下一次DMA传输 */ hjpgd.indma_pause = 0; } hjpgd.inbuf_write_ptr++; if (hjpgd.inbuf_write_ptr >= JPEG_DMA_INBUF_NB) hjpgd.inbuf_write_ptr = 0; } if (hjpgd.outbuf[hjpgd.outbuf_read_ptr].sta == 1) /* buf里面有数据要处理 */ { SCB_CleanInvalidateDCache(); /* 清空D catch */ /* 利用DMA2D,将YUV图像转成RGB565图像 */ jpeg_dma2d_yuv2rgb_conversion(&hjpgd, (uint32_t *)rgb565buf); /* 输出到LCD屏幕上面 */ pic_phy.fillcolor(picinfo.S_XOFF, picinfo.S_YOFF + hjpgd.yuvblk_curheight, hjpgd.Conf.ImageWidth, hjpgd.yuvblk_height, rgb565buf); hjpgd.yuvblk_curheight += hjpgd.yuvblk_height; /* 列偏移 */ //SCB_CleanInvalidateDCache();                     	/* 清空D catch */ hjpgd.outbuf[hjpgd.outbuf_read_ptr].sta = 0; /* 标记buf为空 */ hjpgd.outbuf[hjpgd.outbuf_read_ptr].size = 0; /* 数据量清空 */ hjpgd.outbuf_read_ptr++; if (hjpgd.outbuf_read_ptr >= JPEG_DMA_OUTBUF_NB) hjpgd.outbuf_read_ptr = 0; /* 限制范围 */ /* 当前高度等于或者超过图片分辨率的高度,则说明解码完成了,直接退出 */ if (hjpgd.yuvblk_curheight >= hjpgd.Conf.ImageHeight)break; } /* out暂停,且当前writebuf已经为空了,则恢复out输出 */ else if (hjpgd.outdma_pause == 1 && hjpgd.outbuf[hjpgd.outbuf_write_ptr].sta == 0) { jpeg_out_dma_resume((uint32_t)hjpgd.outbuf[hjpgd.outbuf_write_ptr] .buf, hjpgd.yuvblk_size); /* 继续下一次DMA传输 */ hjpgd.outdma_pause = 0; } timecnt++; if (hjpgd.state == JPEG_STATE_ERROR) /* 解码出错,直接退出 */ { res = 2; break; } if (fileover) /* 文件结束后,及时退出,防止死循环 */ { /* 当前处于暂停状态,且没有解析到JPEG头 */ if (hjpgd.state == JPEG_STATE_NOHEADER && hjpgd.indma_pause == 1) { break; /* 解码JPEG头失败了 */ } if (timecnt > 0X3FFFF)break; /* 超时退出 */ } } f_close(ftemp); /* 关闭文件 */ myfree(SRAMITCM, ftemp); /* 释放申请的内存 */ myfree(SRAMIN, rgb565buf); /* 释放内存 */ jpeg_core_destroy(&hjpgd); /* 结束JPEG解码,释放内存 */ return res; }

该函数用于解码一张JPG/JPEG图片。该函数采用的思路就是按照我们在49.3.1节介绍的步骤来解码JPG/JPEG图片。请大家参考前面的介绍和源码进行理解。 另外,我们需要将hjpgd_decode函数加入到图片解码库里面,修改piclib_ai_load_picfile函数代码,具体如下:

/**
 * @brief       智能画图
 *   @note      图片仅在x,y和width, height限定的区域内显示.
 *
 * @param       filename       : 包含路径的文件名(.bmp/.jpg/.jpeg/.gif等)
 * @param       x, y            : 起始坐标
 * @param       width, height : 显示区域
 * @param       fast            : 使能快速解码
 *   @arg                        0, 不使能
 *   @arg                        1, 使能
 *   @note                       图片尺寸小于等于液晶分辨率,才支持快速解码
 * @retval      无
 */ uint8_t piclib_ai_load_picfile(const uint8_t *filename, uint16_t x, uint16_t y, uint16_t width, uint16_t height, uint8_t fast) { uint8_t res;/* 返回值 */ uint8_t temp; if ((x + width) > picinfo.lcdwidth)return PIC_WINDOW_ERR; /* x坐标超范围了 */ if ((y + height) > picinfo.lcdheight)return PIC_WINDOW_ERR;/* y坐标超范围了 */ /* 得到显示方框大小 */ if (width == 0 || height == 0)return PIC_WINDOW_ERR; /* 窗口设定错误 */ picinfo.S_Height = height; picinfo.S_Width = width; /* 显示区域无效 */ if (picinfo.S_Height == 0 || picinfo.S_Width == 0) { picinfo.S_Height = lcddev.height; picinfo.S_Width = lcddev.width; return FALSE; } if (pic_phy.fillcolor == NULL)fast = 0; /* 颜色填充函数未实现,不能快速显示 */ /* 显示的开始坐标点 */ picinfo.S_YOFF = y; picinfo.S_XOFF = x; /* 文件名传递 */ temp = exfuns_file_type((uint8_t *)filename); /* 得到文件的类型 */ switch (temp) { case T_BMP: res = stdbmp_decode(filename); /* 解码bmp */ break; case T_JPG: case T_JPEG: if (fast) /* 可能需要硬件解码 */ { res = jpg_get_size(filename, &picinfo.ImgWidth, &picinfo.ImgHeight); if (res == 0) { /* 满足分辨率小于等于屏幕分辨率、满足图片宽度为16的整数倍,则可以硬件解码 */ if (picinfo.ImgWidth <= lcddev.width && picinfo.ImgHeight <= lcddev.height && picinfo.ImgWidth <= picinfo.S_Width && picinfo.ImgHeight <= picinfo.S_Height && (picinfo.ImgWidth % 16) == 0) { /* 采用硬解码JPG/JPEG */ res = hjpgd_decode((uint8_t *)filename); } else { res = jpg_decode(filename, fast); /* 采用软件解码JPG/JPEG */ } } } else { res = jpg_decode(filename, fast); /* 统一采用软件解码JPG/JPEG */ } break; case T_GIF: res = gif_decode(filename, x, y, width, height); /* 解码gif */ break; default: res = PIC_FORMAT_ERR; /* 非图片格式!!! */ break; } return res; }

启用快速解码时,当JPG/JPEG图片尺寸满足小于等于屏幕分辨率,且图片宽度是16的倍数,则我们会通过调用hjpgd_decode函数实现硬件JPEG解码,从而大大提高速度。 PICTURE驱动代码就介绍到这里。 3. main.c代码 pic_get_tnum函数,我们在上一个实验已将介绍过了,用来得到path路径下,所有有效文件(图片文件)的个数。接下来介绍的是main函数,其定义如下:

int main(void) { uint8_t res; DIR picdir; /* 图片目录 */ FILINFO *picfileinfo; /* 文件信息 */ uint8_t *pname; /* 带路径的文件名 */ uint16_t totpicnum; /* 图片文件总数 */ uint16_t curindex; /* 图片当前索引 */ uint8_t key; /* 键值 */ uint8_t pause = 0; /* 暂停标记 */ uint8_t t; uint16_t temp; uint32_t *picoffsettbl; /* 图片文件offset索引表 */ sys_cache_enable(); /* 打开L1-Cache */ HAL_Init(); /* 初始化HAL库 */ sys_stm32_clock_init(240, 2, 2, 4); /* 设置时钟, 480Mhz */ delay_init(480); /* 延时初始化 */ usart_init(115200); /* 串口初始化为115200 */ usmart_dev.init(240); /* 初始化USMART */ mpu_memory_protection(); /* 保护相关存储区域 */ led_init(); /* 初始化LED */ lcd_init(); /* 初始化LCD */ key_init(); /* 初始化按键 */ my_mem_init(SRAMIN); /* 初始化内部内存池(AXI) */ my_mem_init(SRAM12); /* 初始化SRAM12内存池(SRAM1+SRAM2) */ my_mem_init(SRAM4); /* 初始化SRAM4内存池(SRAM4) */ my_mem_init(SRAMDTCM); /* 初始化DTCM内存池(DTCM) */ my_mem_init(SRAMITCM); /* 初始化ITCM内存池(ITCM) */ exfuns_init(); /* 为fatfs相关变量申请内存 */ f_mount(fs[0], "0:", 1); /* 挂载SD卡 */ f_mount(fs[1], "1:", 1); /* 挂载FLASH */ while (fonts_init()) /* 检查字库 */ { lcd_show_string(30, 50, 200, 16, 16, "Font Error!", RED); delay_ms(200); lcd_fill(30, 50, 240, 66, WHITE); /* 清除显示 */ delay_ms(200); } text_show_string(30, 50, 200, 16, "正点原子STM32开发板", 16, 0, RED); text_show_string(30, 70, 200, 16, "硬件JPEG解码 实验", 16, 0, RED); text_show_string(30, 90, 200, 16, "KEY0:NEXT KEY1:PREV", 16, 0, RED); text_show_string(30, 110, 200, 16, "KEY_UP:PAUSE", 16, 0, RED); text_show_string(30, 130, 200, 16, " ATOM@ALIENTEK", 16, 0, RED); while (f_opendir(&picdir, "0:/PICTURE")) /* 打开图片文件夹 */ { text_show_string(30, 170, 240, 16, "PICTURE文件夹错误!", 16, 0, RED); delay_ms(200); lcd_fill(30, 170, 240, 186, WHITE); /* 清除显示 */ delay_ms(200); } totpicnum = pic_get_tnum((uint8_t*)"0:/PICTURE"); /* 得到总有效文件数 */ while (totpicnum == NULL) /* 图片文件为0 */ { text_show_string(30, 170, 240, 16, "没有图片文件!", 16, 0, RED); delay_ms(200); lcd_fill(30, 170, 240, 186, WHITE); /* 清除显示 */ delay_ms(200); }
picfileinfo = (FILINFO *)mymalloc(SRAMIN, sizeof(FILINFO)); /* 申请内存 */

pname = mymalloc(SRAMIN, FF_MAX_LFN * 2 + 1); /* 为带路径的文件名分配内存 / / 申请4*totpicnum个字节的内存,用于存放图片索引 */

picoffsettbl = mymalloc(SRAMIN, 4 * totpicnum); while (!picfileinfo || !pname || !picoffsettbl) /* 内存分配出错 */ { text_show_string(30, 170, 240, 16, "内存分配失败!", 16, 0, RED); delay_ms(200); lcd_fill(30, 170, 240, 186, WHITE); /* 清除显示 */ delay_ms(200); } /* 记录索引 */ res = f_opendir(&picdir, "0:/PICTURE"); /* 打开目录 */ if (res == FR_OK) { curindex = 0; /* 当前索引为0 */ while (1) /* 全部查询一遍 */ { temp = picdir.dptr; /* 记录当前dptr偏移 */ res = f_readdir(&picdir, picfileinfo); /* 读取目录下的一个文件 */ /* 错误了/到末尾了,退出 */ if (res != FR_OK || picfileinfo->fname[0] == 0)break; res = exfuns_file_type((uint8_t *)picfileinfo->fname); if ((res & 0XF0) == 0X50) /* 取高四位,看看是不是图片文件 */ { picoffsettbl[curindex] = temp; /* 记录索引 */ curindex++; } } } text_show_string(30, 170, 240, 16, "开始显示...", 16, 0, RED); delay_ms(1500); piclib_init(); /* 初始化画图 */ curindex = 0; /* 从0开始显示 */ res = f_opendir(&picdir, (const TCHAR *)"0:/PICTURE"); /* 打开目录 */ while (res == FR_OK) /* 打开成功 */ { dir_sdi(&picdir, picoffsettbl[curindex]); /* 改变当前目录索引 */ res = f_readdir(&picdir, picfileinfo); * 读取目录下的一个文件 */ /* 错误了/到末尾了,退出 */ if (res != FR_OK || picfileinfo->fname[0] == 0)break; strcpy((char *)pname, "0:/PICTURE/"); /* 复制路径(目录) */ /* 将文件名接在后面 */ strcat((char *)pname, (const char *)picfileinfo->fname); lcd_clear(BLACK); /* 显示图片 */ piclib_ai_load_picfile(pname, 0, 0, lcddev.width, lcddev.height, 1); /* 显示图片名字 */ text_show_string(2, 2, lcddev.width, 16, (char*)pname, 16, 1, RED); t = 0; while (1) { key = key_scan(0); /* 扫描按键 */ if (t > 250)key = 1; /* 模拟一次按下KEY0 */ if ((t % 20) == 0) { LED0_TOGGLE(); /* LED0闪烁,提示程序正在运行. */ } if (key == KEY1_PRES) /* 上一张 */ { if (curindex) { curindex--; } else { curindex = totpicnum - 1; } break; } else if (key == KEY0_PRES) /* 下一张 */ { curindex++; if (curindex >= totpicnum)curindex = 0;/* 到末尾的时候,自动从头开始 */ break; } else if (key == WKUP_PRES) { pause = !pause; LED1(!pause); /* 暂停的时候LED1亮. */ } if (pause == 0)t++; delay_ms(10); } res = 0; } myfree(SRAMIN, picfileinfo); /* 释放内存 */ myfree(SRAMIN, pname); /* 释放内存 */ myfree(SRAMIN, picoffsettbl); /* 释放内存 */ }

main函数里面我们通过读/写偏移量(图片文件在PICTURE文件夹下的读/写偏移位置,可以看做是一个索引),来查找上一个/下一个图片文件(使用dir_sdi函数)。通过piclib_ai_load_picfile函数,实现对JPG/JPEG图片的解码。这里将fast参数设置为1,当图片文件的分辨率小于等于液晶分辨率的时候,将使用硬件JPEG进行解码。 至此本例程代码编写完成。最后,本实验可以通过USMART来调用相关函数,以对比性能。将mf_scan_files、piclib_ai_load_picfile和hjpgd_decode等函数添加到USMART管理,即可以通过串口调用这几个函数,测试对比软件JPEG解码和硬件JPEG解码的速度差别。 49.4 下载验证 将程序下载到开发板后,可以看到LED0不停的闪烁,提示程序已经在运行了。LCD显示了一些实验信息之后就开始显示图片(假设SD卡及文件都准备好了,即:在SD卡根目录新建:PICTURE 文件夹,并存放一些图片文件(.bmp/.jpg/.gif)在该文件夹内),如图49.4.1所示: 在这里插入图片描述

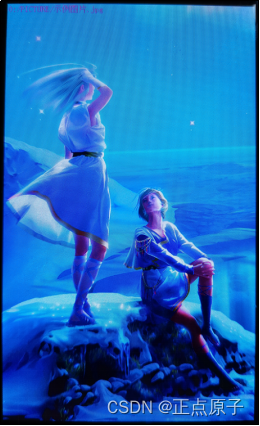

图49.4.1 硬件JPEG解码实验显示效果 按KEY0和KEY1可以快速切换到下一张或上一张,KEY_UP按键可以暂停自动播放,同时LED1亮,指示处于暂停状态,再按一次KEY_UP则继续播放。对比上一章实验,我们可以发现,对于小尺寸的JPG/JPEG图片(小于液晶分辨率),本例程解码速度明显提升。 我们通过USMART调用piclib_ai_load_picfile函数,对比测试同一张图片,使用硬件JPEG解码和不使用硬件JPEG解码,速度差别明显,如图49.4.2所示: 在这里插入图片描述

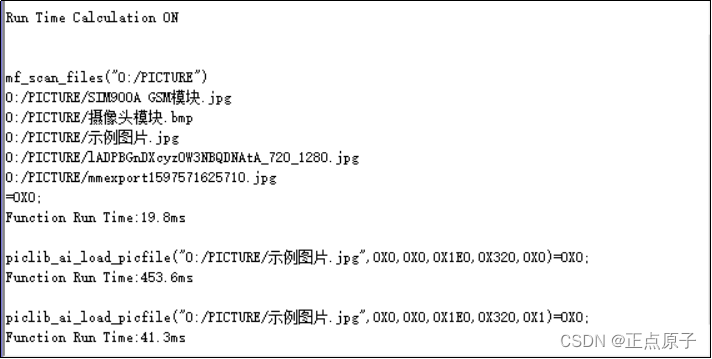

图49.4.2 硬件JPEG与软件JPEG解码速度对比 上图,是我们使用4.3寸800480分辨率的MCU屏做的测试,可以看出,对于同一张图片(图片分辨率:800480),硬件JPEG解码,只需要41.3ms,软件JPEG解码,则需要453.6ms!硬件JPEG解码速度是软件JPEG解码的11倍左右!!可见,硬件JPEG解码大大提高了对JPG/JPEG图片的解码能力。
