和12岁小同志搞创客开发：手撕代码，做一款温湿度检测器

机缘巧合在网上认识一位12岁小同志，从零开始系统辅导其创客开发思维和技巧。

项目专栏：https://blog.csdn.net/m0_38106923/category_11097422.html

本篇博文将使用DHT11做一款温湿度检测器，检测的温湿度数据将通过LCD1602显示。

项目连线效果如下所示：

实现代码如下所示：

#include
#include
#include

LiquidCrystal_I2C lcd(0x20,16,2);  //设置LCD的地址为0x20，可以设置2行，每行16个字符

dht11 DHT;
#define DHT11_PIN 4

void setup(){
  lcd.init();                 // LCD初始化设置
  lcd.backlight();           // 打开LCD背光
  Serial.begin(9600);       // 设置串口波特率9600

  //串口输出”Type, status, Humidity(%), Temperature(C)”
  Serial.println("Type,\tstatus,\tHumidity(%),\tTemperature(C)");

  lcd.print("Humidity(%): ");    //LCD屏显示” Humidity(%):”
  lcd.setCursor(0, 1);            //光标移到第2行，第一个字符
  lcd.print("Temp(C): ");         //LCD屏显示”Temp(C):”
}

void loop(){
  int chk;     //chk用于存储DHT11传感器的数据
  Serial.print("DHT11, \t");

  //读取DHT11传感器的数据
  chk = DHT.read(DHT11_PIN);
  switch (chk){
    case DHTLIB_OK:
                Serial.print("OK,\t");
                break;
    case DHTLIB_ERROR_CHECKSUM:
                Serial.print("Checksum error,\t");
                break;
    case DHTLIB_ERROR_TIMEOUT:
                Serial.print("Time out error,\t");
                break;
    default:
                Serial.print("Unknown error,\t");
                break;
  }

 //串口显示温湿度值
  Serial.print(DHT.humidity,1);
  Serial.print(",\t");
  Serial.println(DHT.temperature,1);

  //LCD显示温湿度值
  lcd.setCursor(12, 0);
  lcd.print(DHT.humidity,1);
  lcd.setCursor(8, 1);
  lcd.print(DHT.temperature,1);

  delay(1000);
}

首先把用到的库声明一下：

#include
#include
#include

本项目使用到dht11.h和LiquidCrystal_l2C的库，需要加载库，那么Wire.h的库为什么不需要加载呢？因为我们下载的Arduino IDE本身自带这个库。

有了现有的库，所以只需要在程序的一开始声明一下LCD：

LiquidCrystal_I2C lcd(0x20,16,2);  //设置LCD的地址为0x20，可以设置2行，每行16个字符

其中：

• 0X20：是LCD I2C地址，由屏后面的A0~A1决定，可参见产品手册；
• 16：每行16个字符；
• 2：共2行。

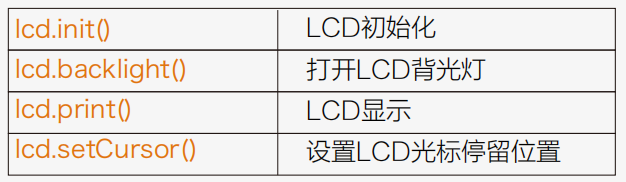

程序中LiquidCrystal_I2C.h设计函数说明如下表所示：

“switch”可以理解为是“开关”，多选择开关。与if语句相似之处在于switch…case也用于判断，又与if不同点在于它能判断多种情况。使用如下所示：

需要注意几点：

1、case后面是冒号，不是分号。 2、关键字break用于退出switch语句，通常每条case语句都以break结尾。如果没有break语句，switch语句将会一直执行接下来的语句（一直向下）直到遇见一个break，或者switch语句结尾。

最后，下载运行程序看看效果吧~
