LabVIEW控制Arduino采集热电偶温度数值（进阶篇—2）

目录

1、项目概述

2、项目架构

3、 硬件环境

4、Arduino功能设计

5、LabVIEW功能设计

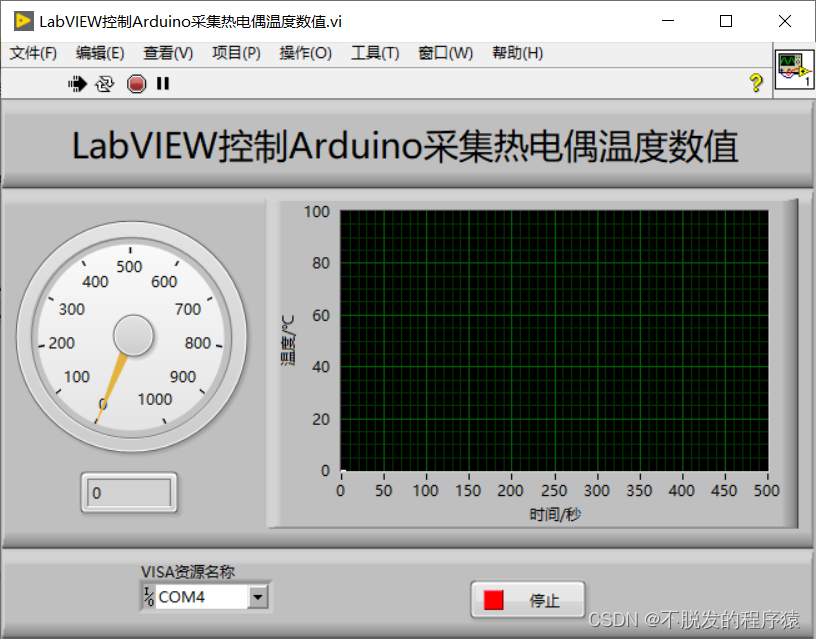

5.1、前面板设计

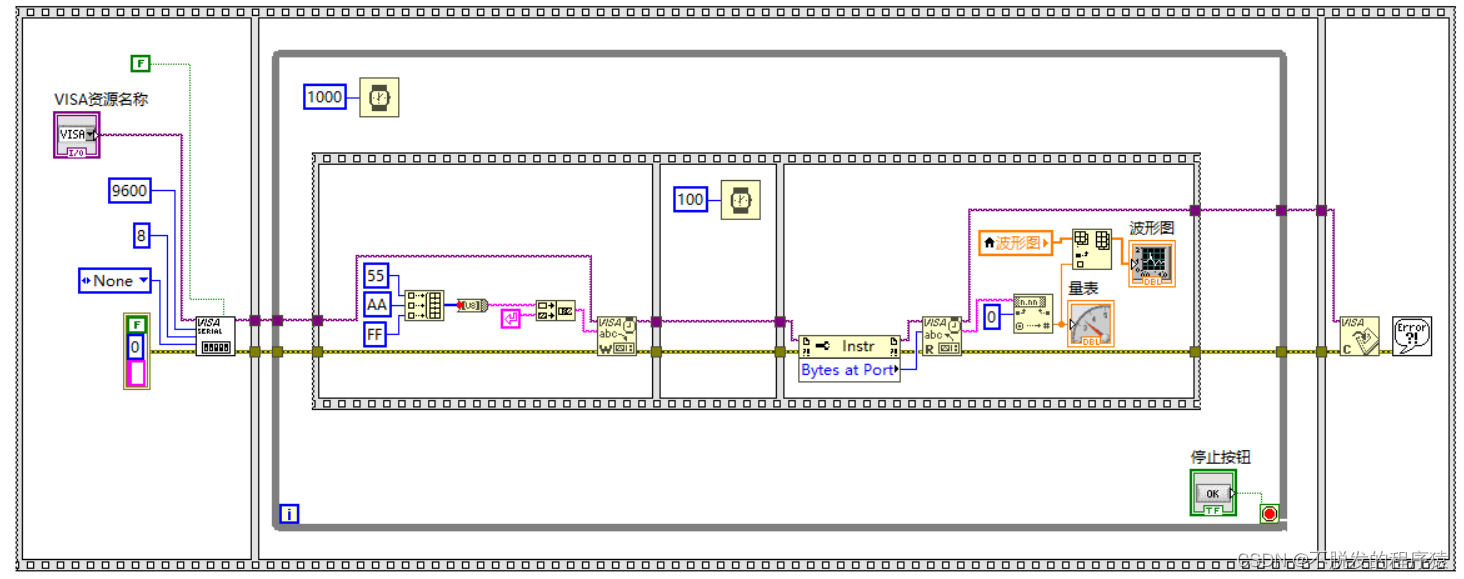

5.2、程序框图设计

1、项目概述

在之前的博文中，介绍了LabVIEW控制Arduino采集LM35温度传感器数值和LabVIEW控制Arduino采集热敏电阻温度数值的方法。本篇博文将基于热电偶搭建一款温度监控系统。

热电偶测温具有技术成熟，测温范围宽，测量精度高，性能稳定，结构简单，动态响应较好，价格相对较便宜的优点。

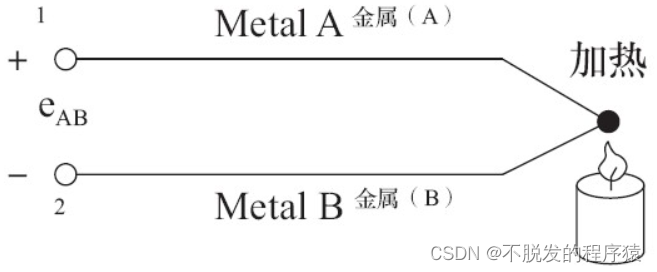

热电偶是将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B的两个连接点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个回路电流。这种现象称为热电效应，而这种电动势称为热电势。热电效应原理图如下图所示：

热电偶就是利用热电原理进行温度测量的，其中，直接用作测量介质温度的一端叫作工作端（也称为测量端），另一端叫作冷端（也称为补偿端）。

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度。对于热电偶的热电势，应注意如下几个问题：

1、热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端之间温度差的函数；

2、当热电偶的材料均匀时，热电偶所产生的热电势的大小，与热电偶的长度和直径无关，只与热电偶材料的成分和两端的温差有关；

3、当热电偶的两个热电偶丝材料成分确定后，热电偶热电势的大小，只与热电偶的温度差有关;若热电偶冷端的温度保持一定，热电偶的热电势仅是工作端温度的单值函数。

关于热电偶更详细的测温原理可参见博文：热敏电阻、RTD、热电偶的原理和特性_不脱发的程序猿的博客

2、项目架构

本篇博文主要介绍采用热电偶、MAX6675、Arduino Uno与LabVIEW来实现上下位机高温监测系统。其中，MAX6675实现热电偶的线性化与冷端补偿，Arduino Uno作为下位机，负责MAX6675的读写以及数据传输，LabVIEW编写的监测软件作为上位机，上下位机利用USB-TTL接口实现通信。系统框图架构如下图所示：

项目资源下载请参见： LabVIEW控制Arduino采集热电偶温度数值-单片机文档类资源

3、 硬件环境

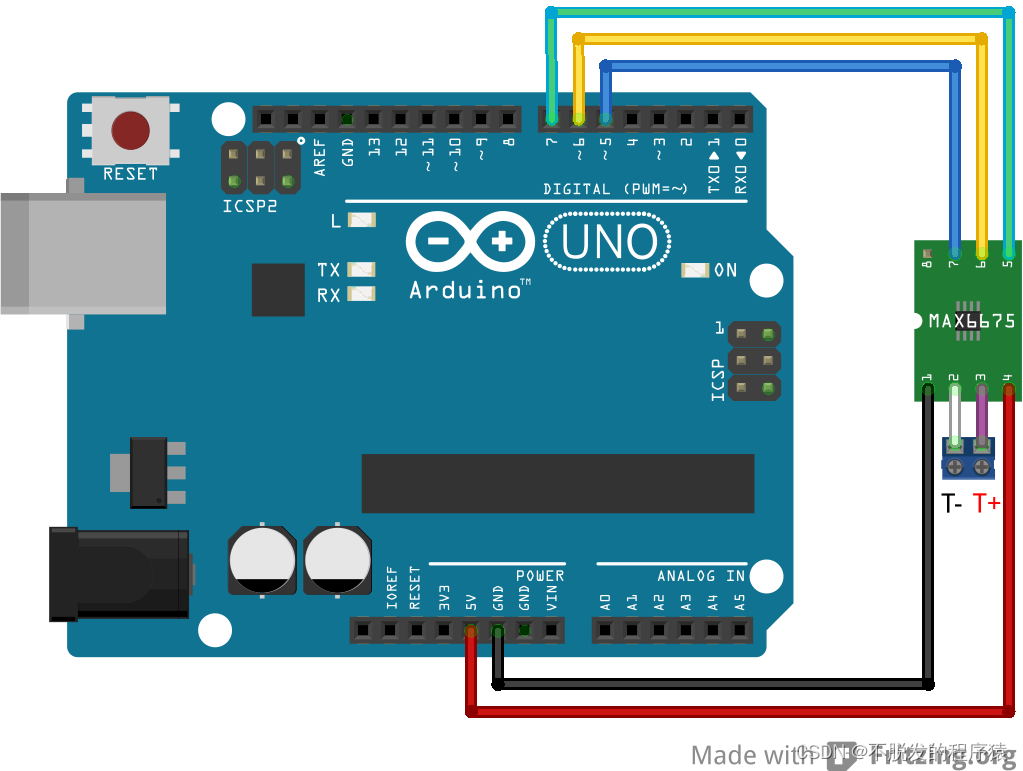

将K型热电偶两端接至MAX6675模块的接线座上，确保正负两极连接无误。将MAX6675模块的VCC、GND、SO、CS、SCK分别接至Arduino Uno控制板上的+5V、GND、数字端口5、6、7上。热电偶高温监测系统硬件连接如下图所示：

4、Arduino功能设计

Arduino下位机部分需要完成以下功能：温度测量和温度传输，Arduino Uno控制板通过USB—TTL电缆接收上位机发来的命令，完成相应的温度测量，并将测量的温度数据回传至LabVIEW上位机软件。

温度测量即通过Arduino Uno控制器操作MAX6675以读取K型热电偶的温度数据MAX6675完成K型热电偶信号的模数转换、冷端补偿和线性化。

Arduino Uno控制器负责读取LabVIEW上位机发来的热电偶温度采集命令，并读取MAX6675从而获取热电偶的温度数据，通过串口发送回上位机LabVIEW软件。Arduino Uno控制器的程序代码如下所示：

#include "Max6675.h"

Max6675 ts(8, 9, 10);
// Max6675 module: SO on pin #8, SS on pin #9, CSK on pin #10 of Arduino UNO
// Other pins are capable to run this library, as long as digitalRead works on SO,
// and digitalWrite works on SS and CSK

byte comdata[3]={0};      //定义数组数据，存放串口命令数据
int LED = 13;                 //定义LED连接的管脚

void receive_data(void);      //接受串口数据
void test_do_data(void);         //测试串口数据是否正确，并更新数据


void setup()
{
  Serial.begin(9600);
  pinMode(LED, OUTPUT);
  ts.setOffset(0);
  // set offset for temperature measurement.
  // 1 stannds for 0.25 Celsius
}

void loop()
{
  while (Serial.available() > 0)   //不断检测串口是否有数据
   {
        receive_data();            //接受串口数据
        test_do_data();               //测试数据是否正确并更新数据
   }
}


void receive_data(void)
{
   int i ;
   for(i=0;i
