详解CAN总线：常用CAN连接器的使用方法

目录

1、9针DSUB

2、5针迷你C型接头

3、6针德驰DT04-6P

本文将分享几种常用的CAN连接器的连线和使用方法。

1、9针DSUB

CiA推荐使用9针DSUB作为工业标准连接器，实物如下图所示：

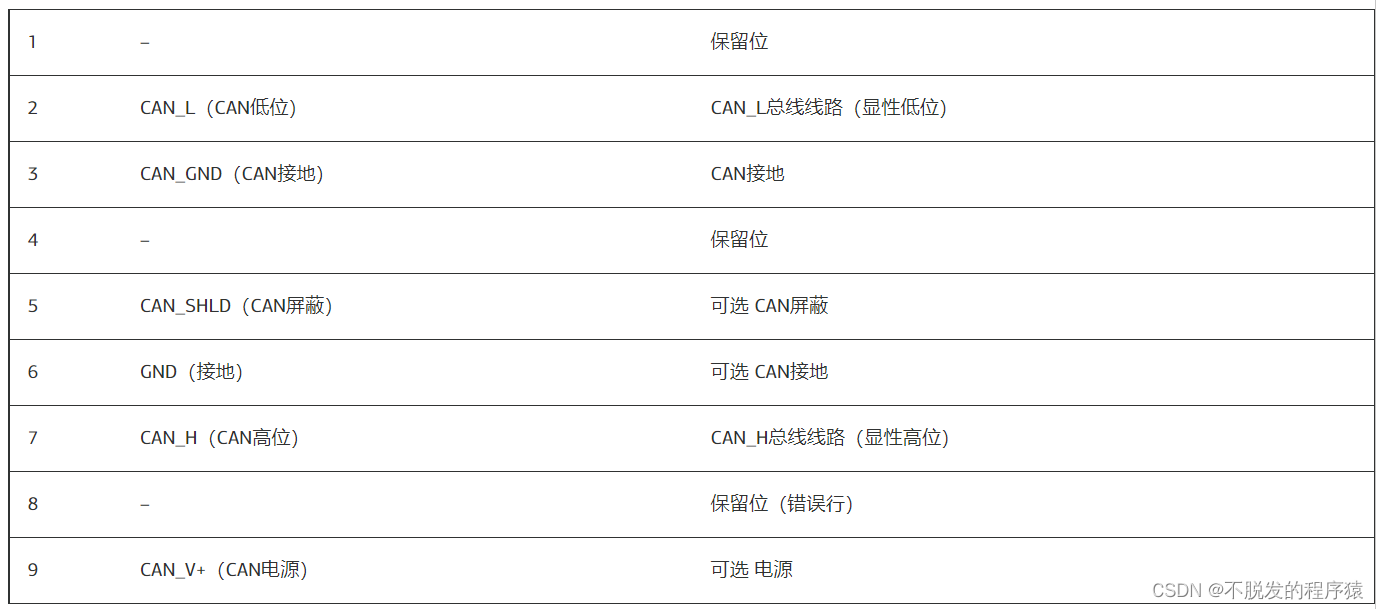

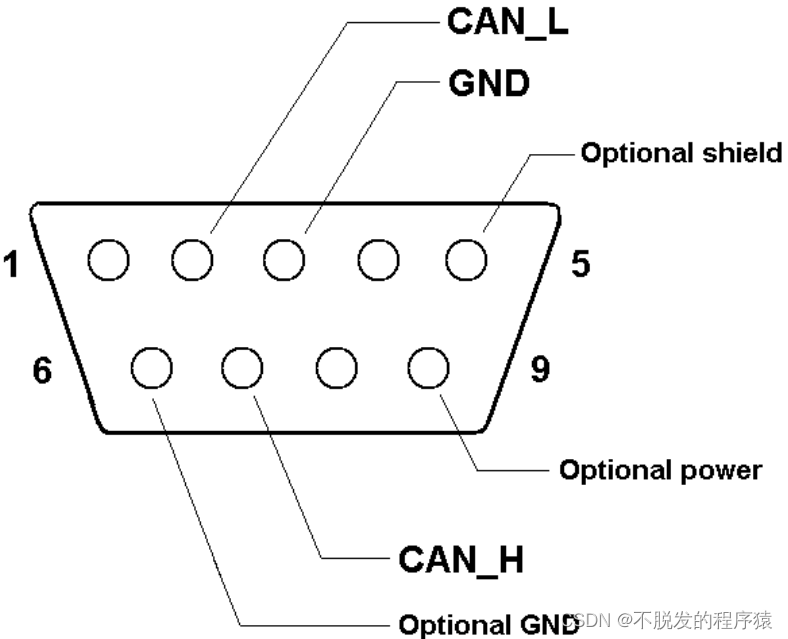

引脚定义和说明如下所示：

2、5针迷你C型接头

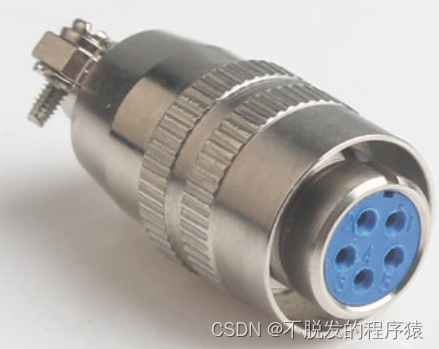

DeviceNet协议和SDS协议都兼容5针迷你C型接头，实物如下图所示：

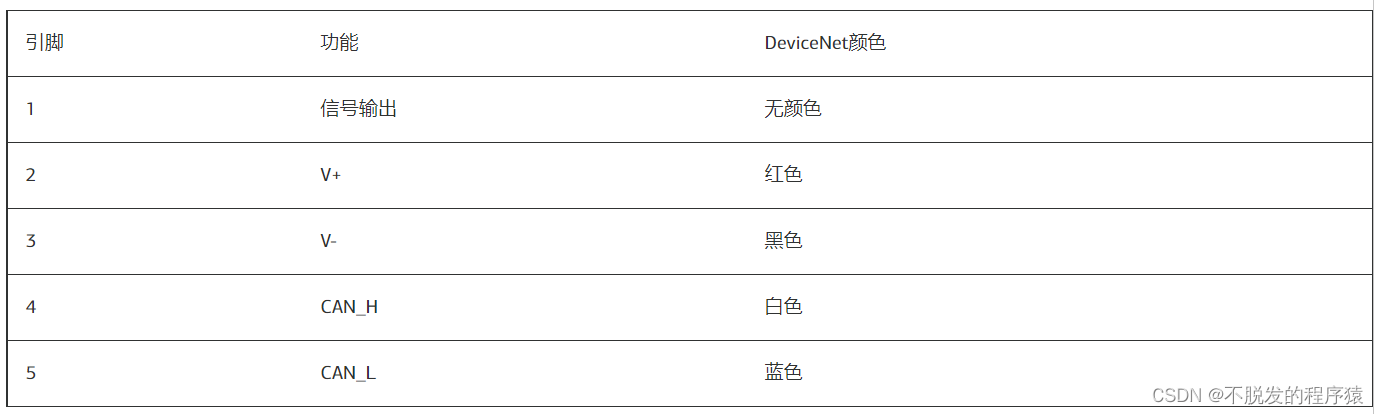

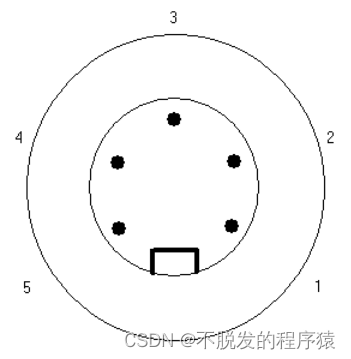

引脚定义和说明如下所示：

3、6针德驰DT04-6P

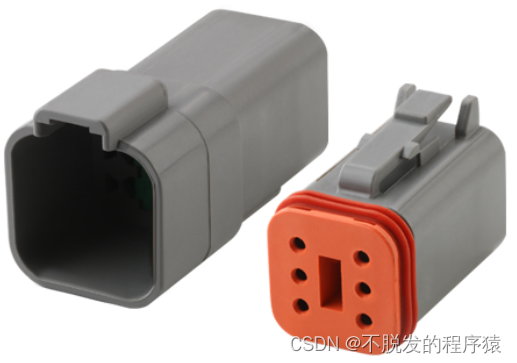

德驰DT04-6P连接器安全、可靠、密闭性强，可以应用在汽车移动液压场合中，实物如下图所示：

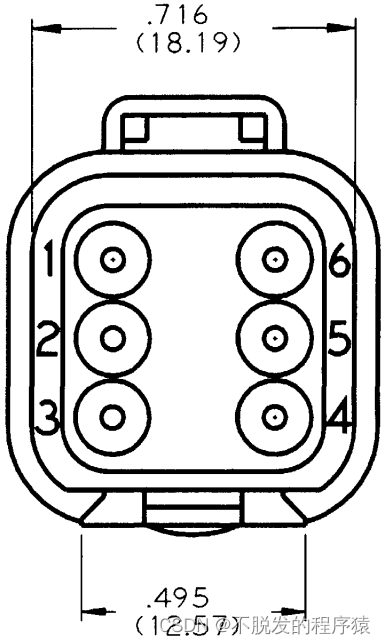

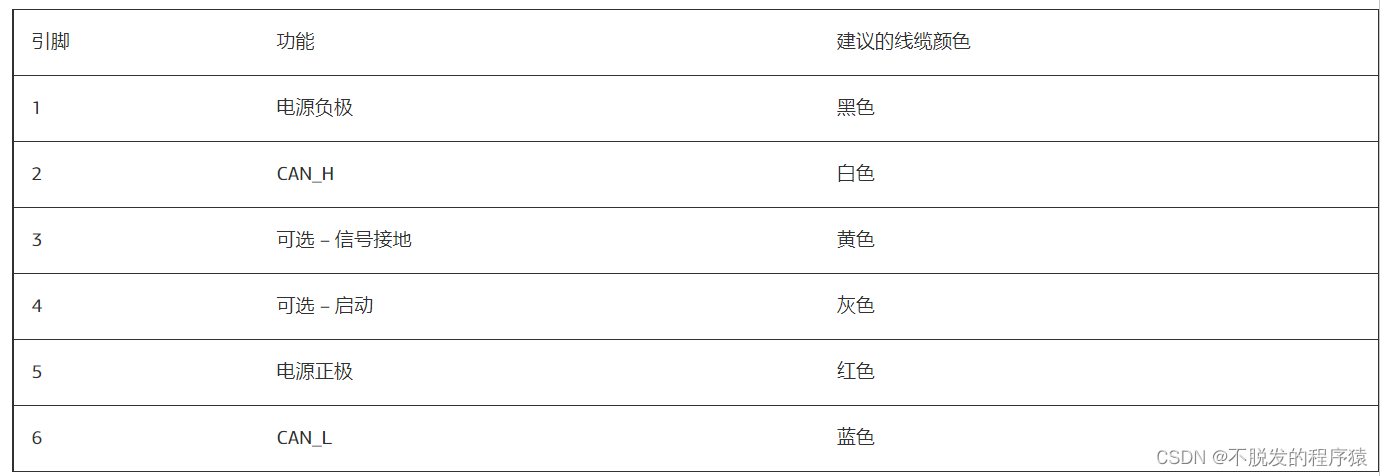

引脚定义和说明如下所示：
