哈工大操作系统的引导实验一

风间琉璃• 发布时间:2021-10-10 22:08:18 ,浏览量:4

文章目录
  • 前言
  • 一、实验内容
  • 二、bootsect显示
  • 三、bootsect.s 读入 setup.s
  • 四、setup获取硬件参数
  • 总结

提示:以下是本篇文章正文内容

一、实验内容

此次实验的基本内容是: 1.阅读《Linux 内核完全注释》的第 6 章,对计算机和 Linux 0.11 的引导过程进行初步的了解;

2.按照下面的要求改写 0.11 的引导程序 bootsect.s

3.有兴趣同学可以做做进入保护模式前的设置程序 setup.s。

改写 bootsect.s 主要完成如下功能: bootsect.s 能在屏幕上打印一段提示信息“XXX is booting…”,其中 XXX 是你给自己的操作系统起的名字,例如 LZJos、Sunix 等(可以上论坛上秀秀谁的 OS 名字最帅,也可以显示一个特色 logo,以表示自己操作系统的与众不同。)

改写 setup.s 主要完成如下功能:

1.bootsect.s 能完成 setup.s 的载入,并跳转到 setup.s 开始地址执行。而 setup.s 向屏幕输出一行"Now we are in SETUP"

2.setup.s 能获取至少一个基本的硬件参数(如内存参数、显卡参数、硬盘参数等),将其存放在内存的特定地址,并输出到屏幕上

3.setup.s 不再加载 Linux 内核,保持上述信息显示在屏幕上即可

二、bootsect显示

实验中主要使用 BIOS 0x10 和 0x13 中断

1.首先来看完成屏幕显示的关键代码:

! 首先读入光标位置
    mov ah,#0x03
    xor bh,bh
    int 0x10

! 显示字符串 “Hello OS world, my name is LMF”
! 要显示的字符串长度
    mov cx,#36
    mov bx,#0x0007
    mov bp,#msg1
! es:bp 是显示字符串的地址
! 相比与 linux-0.11 中的代码,需要增加对 es 的处理,因为原代码中在输出之前已经处理了 es
    mov ax,#0x07c0
    mov es,ax
    mov ax,#0x1301
    int 0x10

! 设置一个无限循环
inf_loop:
    jmp inf_loop

这里需要修改的是字符串长度,即用需要输出的字符串长度替换 mov cx,#24 中的 24。要注意:除了我们设置的字符串 msg1 之外,还有三个换行 + 回车,一共是 6 个字符。比如这里 Hello OS world, my name is LMF 的长度是 30,加上 6 后是 36,所以代码应该修改为 mov cx,#36。

2.修改输出的字符串:

! msg1 处放置字符串
msg1:
! 换行 + 回车
    .byte   13,10
    .ascii  "Hello OS world, my name is LMF"
! 两对换行 + 回车
    .byte   13,10,13,10

! boot_flag 必须在最后两个字节
.org 510
! 设置引导扇区标记 0xAA55
! 必须有它,才能引导
boot_flag:
    .word   0xAA55

将 .org 508 修改为 .org 510,是因为这里不需要 root_dev: .word ROOT_DEV,为了保证 boot_flag 一定在最后两个字节,所以要修改 .org。

3.将完成屏幕显示的代码在开发环境中编译,并将编译后的目标文件做成 Image 文件

Ubuntu 上先从终端进入 ~/oslab/linux-0.11/boot/ 目录 无论那种系统,都执行下面两个命令编译和链接 bootsect.s:

$ as86 -0 -a -o bootsect.o bootsect.s
$ ld86 -0 -s -o bootsect bootsect.o

其中 -0(注意:这是数字 0,不是字母 O)表示生成 8086 的 16 位目标程序,-a 表示生成与 GNU as 和 ld 部分兼容的代码,-s 告诉链接器 ld86 去除最后生成的可执行文件中的符号信息。

如果这两个命令没有任何输出,说明编译与链接都通过了。

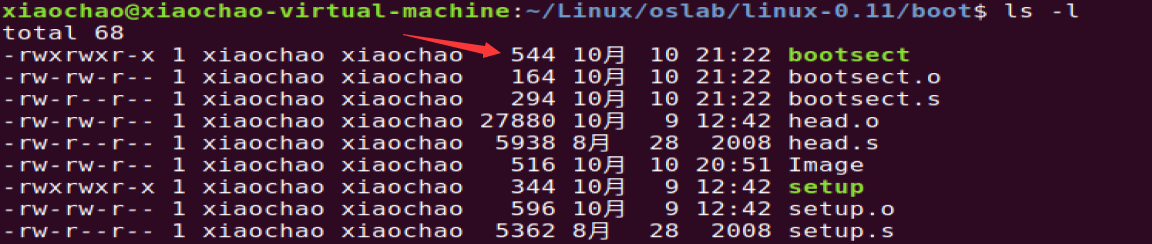

其中 bootsect.o 是中间文件。bootsect 是编译、链接后的目标文件。 在这里插入图片描述

需要留意的文件是 bootsect 的文件大小是 544 字节,而引导程序必须要正好占用一个磁盘扇区,即 512 个字节。造成多了 32 个字节的原因是 ld86 产生的是 Minix 可执行文件格式,这样的可执行文件除了文本段、数据段等部分以外,还包括一个 Minix 可执行文件头部,它的结构如下:

struct exec {
    unsigned char a_magic[2];  //执行文件魔数
    unsigned char a_flags;
    unsigned char a_cpu;       //CPU标识号
    unsigned char a_hdrlen;    //头部长度,32字节或48字节
    unsigned char a_unused;
    unsigned short a_version;
    long a_text; long a_data; long a_bss; //代码段长度、数据段长度、堆长度
    long a_entry;    //执行入口地址
    long a_total;    //分配的内存总量
    long a_syms;     //符号表大小
};

算一算:6 char(6 字节)+ 1 short(2 字节) + 6 long(24 字节)= 32,正好是 32 个字节,去掉这 32 个字节后就可以放入引导扇区了(这是 tools/build.c 的用途之一)。

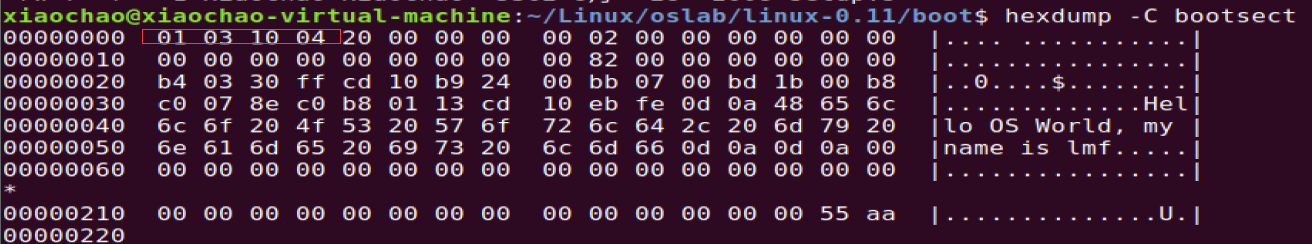

对于上面的 Minix 可执行文件,其 a_magic[0]=0x01,a_magic[1]=0x03,a_flags=0x10(可执行文件),a_cpu=0x04(表示 Intel i8086/8088,如果是 0x17 则表示 Sun 公司的 SPARC),所以 bootsect 文件的头几个字节应该是 01 03 10 04。为了验证一下,Ubuntu 下用命令“hexdump -C bootsect”可以看到: 在这里插入图片描述
