1、DIP开关

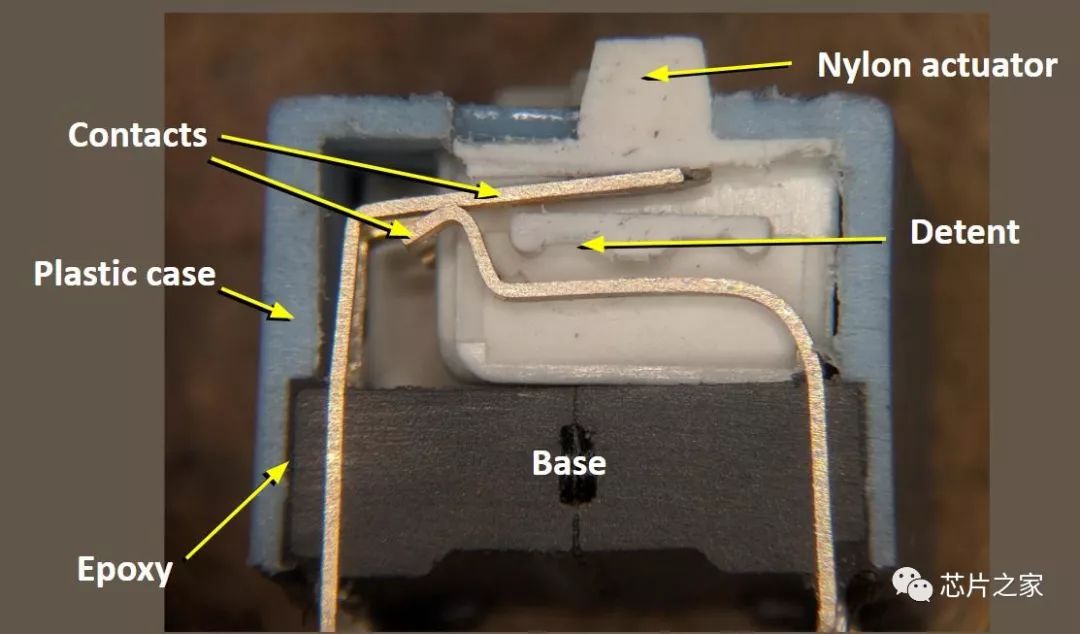

这是普通老的DIP开关的的横截面，这个元件里面有四组开关，这是其中的一个开关
这是带注释的版本，看起来很简单，滑动器有两个滑头，是一个对称的塑料件，可以在任意方向安装，现在只使用了其中的一个，哈哈，开关内部原来长这个样子。
2、滑动开关
滑动开关的横截面，SPDT的，这种开关可是相当的便宜

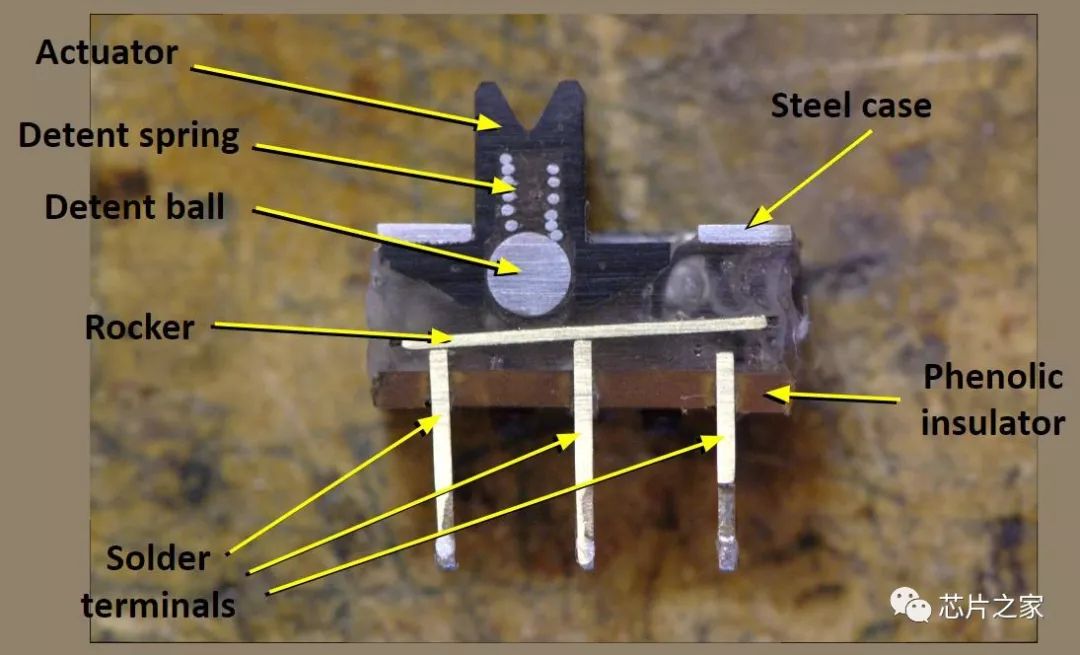

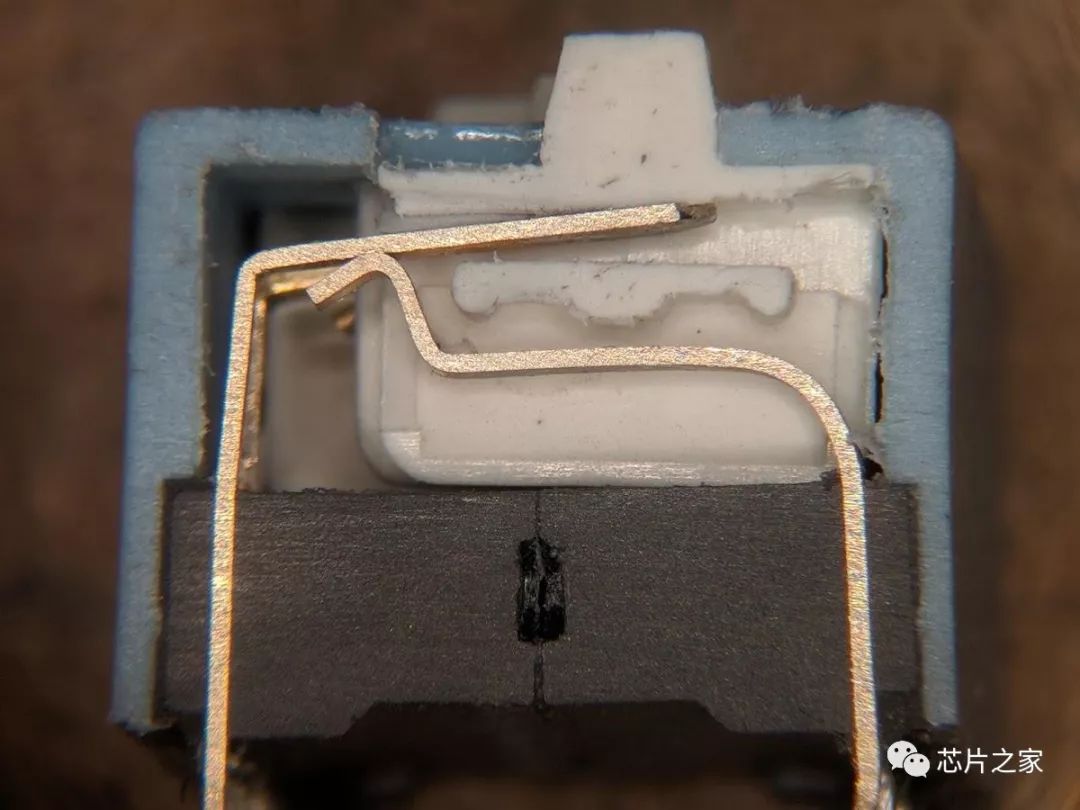

带注释的版本，当您拨动开关的时候，摇杆会迫使小球抵住弹片，向另一测施加压力，怎么感觉有点跷跷板的赶脚
3、簧片继电器

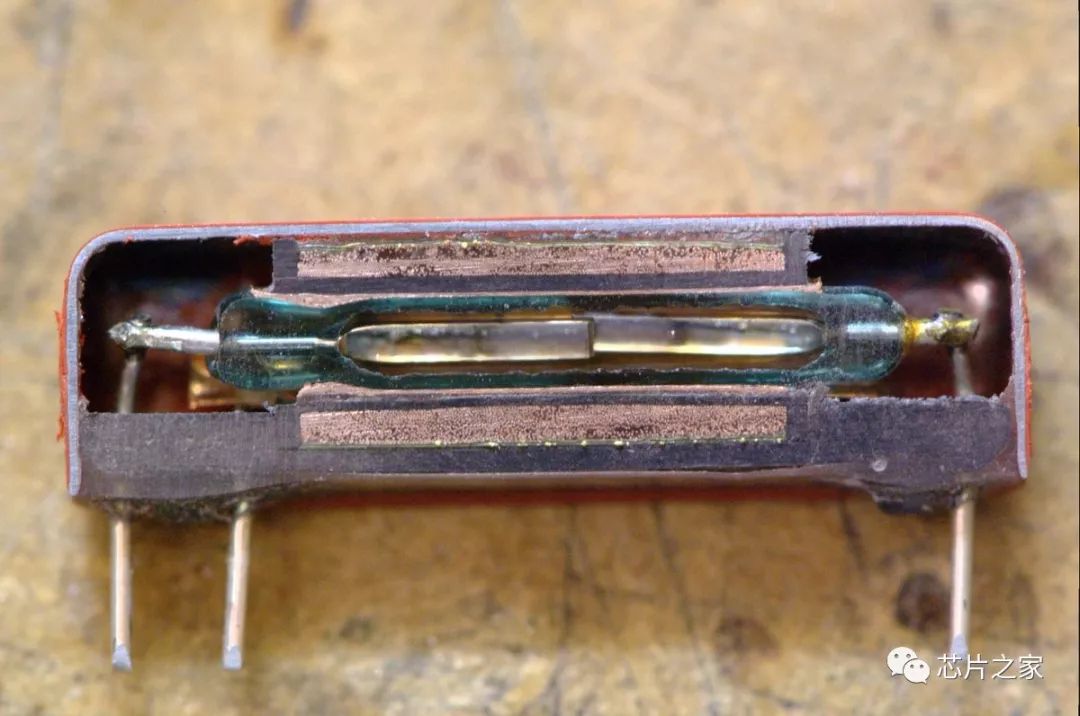

这是微型簧片继电器的横截面，这些被数以万计的半导体测试设备所使用，然后在一百万次循环之后被丢弃，但其实，这个次数比你想象的要少的多！

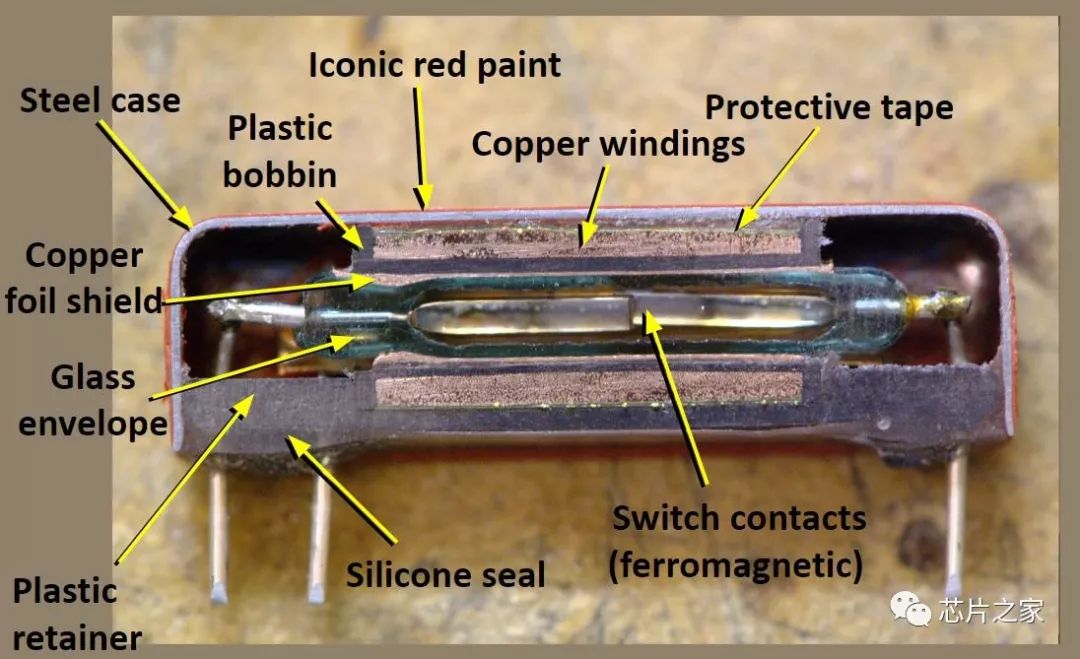

这是带注释的版本，当这个计数器超过1000000时，继电器就要被拔掉并被丢弃！
4、DE-9插头和插座

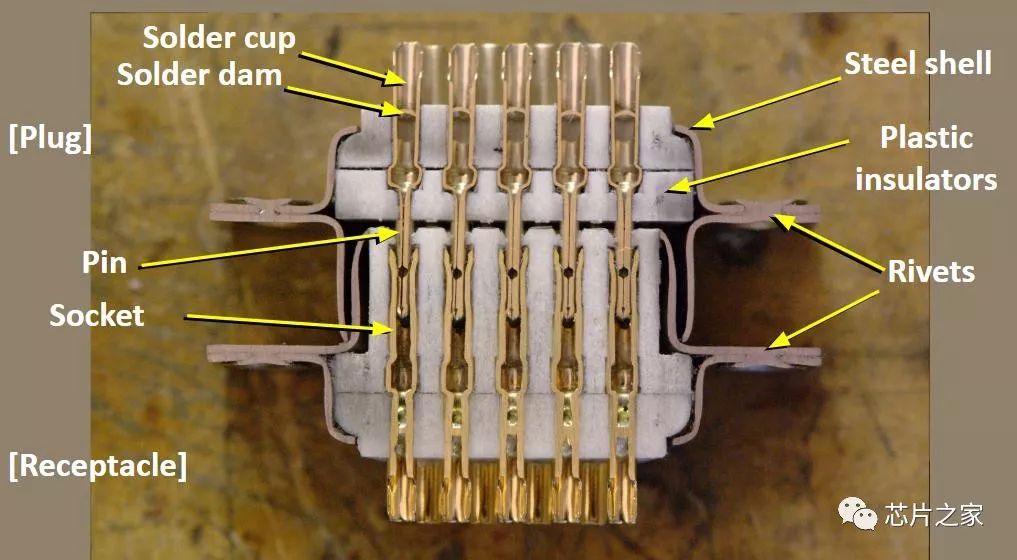

有没有想过D-sub连接器内部是什么样子呢？这就是DE-9插头和插座的横截面
大家仔细看看，有没有看出一些微妙的特征？
5、插头插座

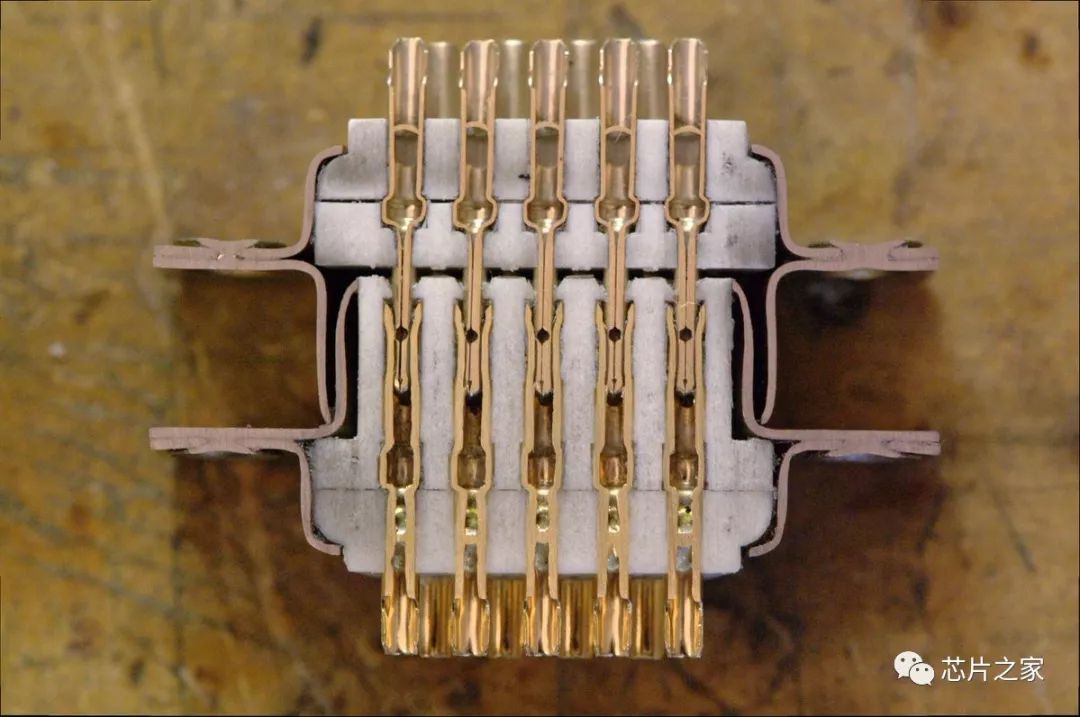

有没有想过当他们插在一起时，这个0.1英寸的插头跟插座看起来像什么，不要想歪哈，请仔细注意看这个横截面
6、驻极体麦克风
驻极体麦克风的横截面

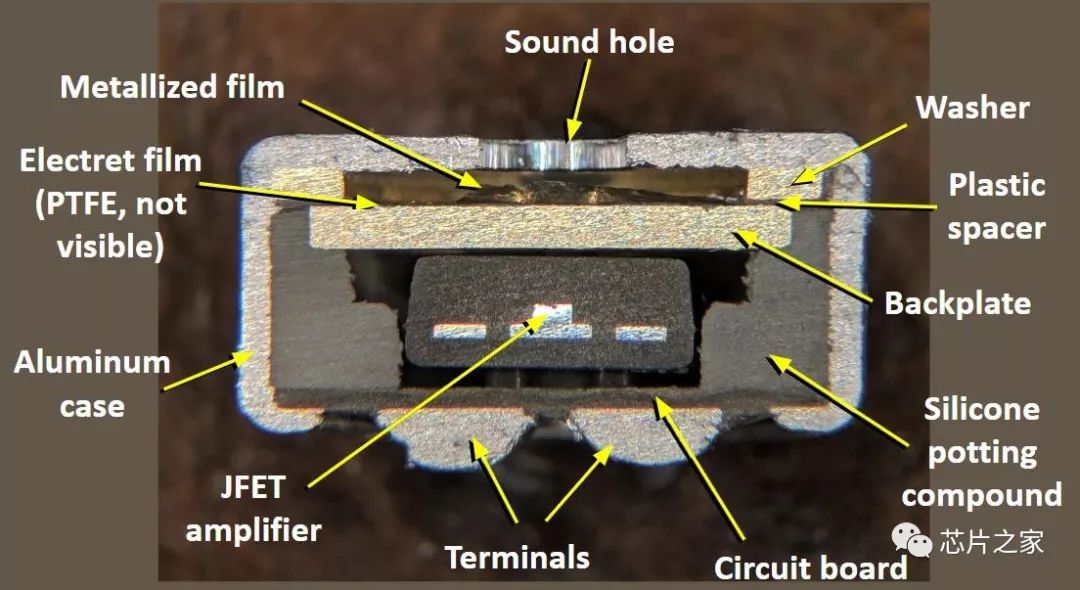

带注释的版本
你可以在这里看到背板上的驻极体薄膜涂层，金属化膜片在切片过程中被撕裂并变形。
工作原理：金属化膜片和背板作为平行板电容器的两块板。驻极体材料位于两者之间，同时还有一个小气隙。驻极体给这个电容器一个恒定电荷Q...并且由于C = e0 * A / d，由于声音进入，振膜偏转时电容发生变化，并且由于Q = CV，因此电V =（Q / Ae0）* d。换句话说，电压与两个板之间的距离变化成正比。
7、数码管
看这是7段LED显示屏的横截面，我们可以看到微小的LED芯片

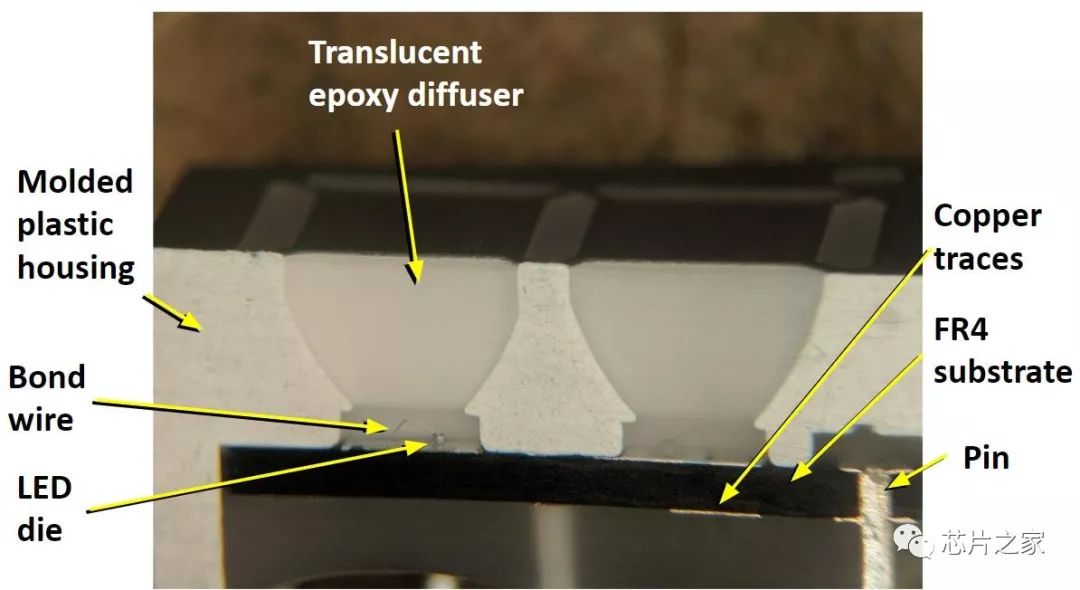

带注释的版本

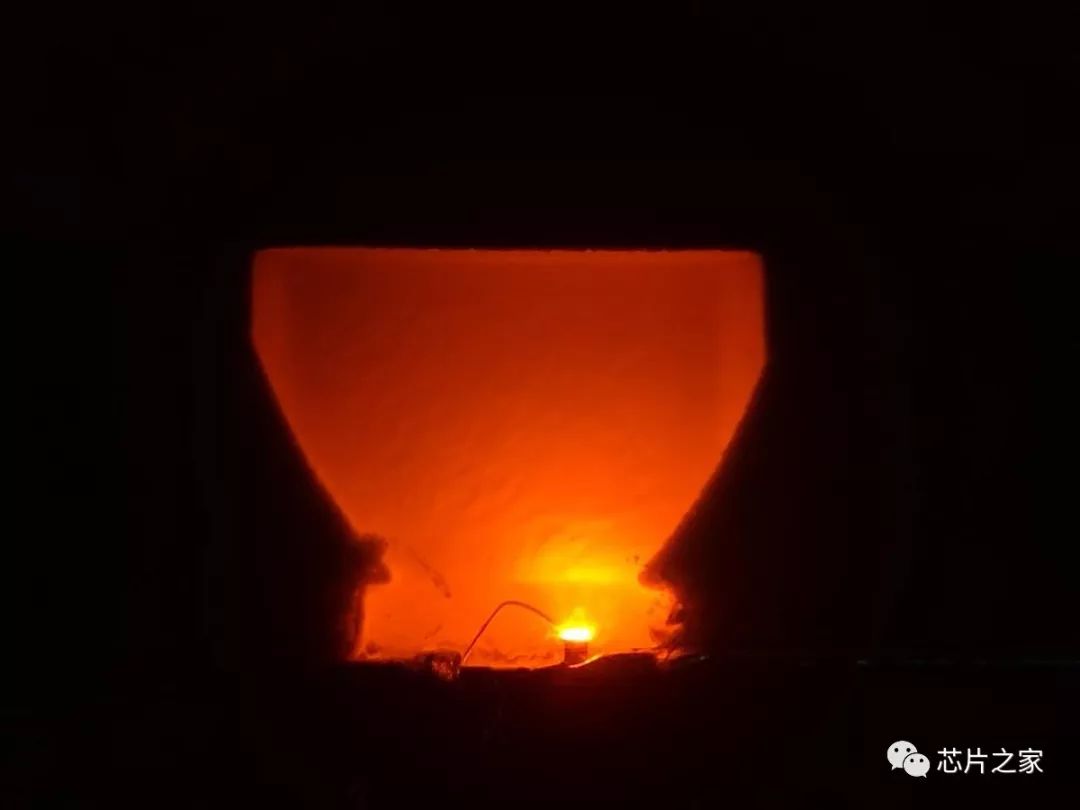

其实到现在，LED部分仍然亮着
8、光耦

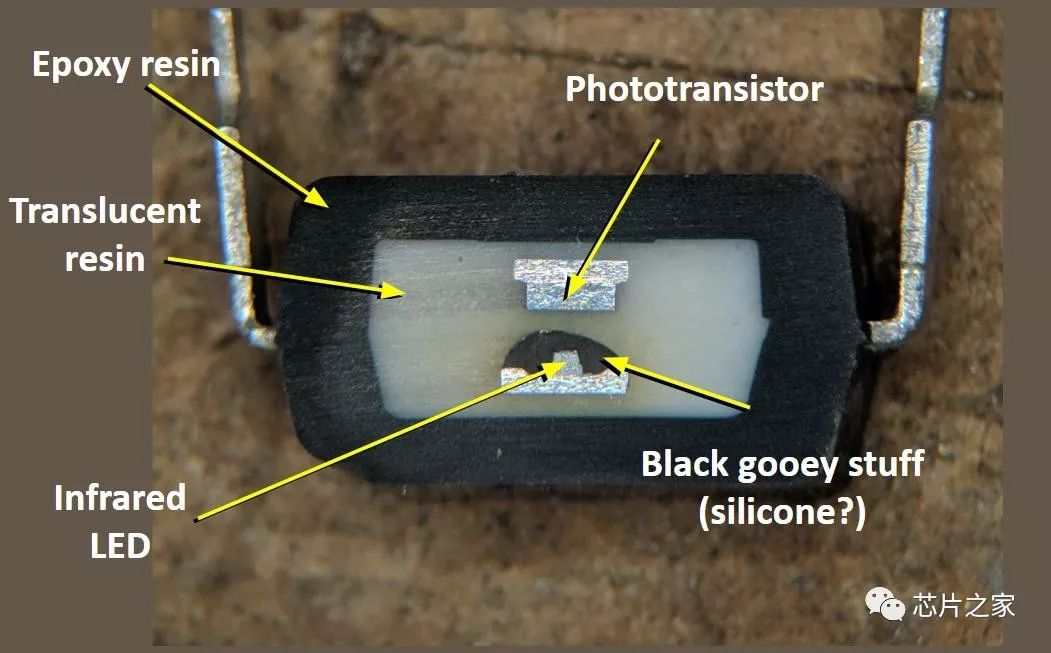

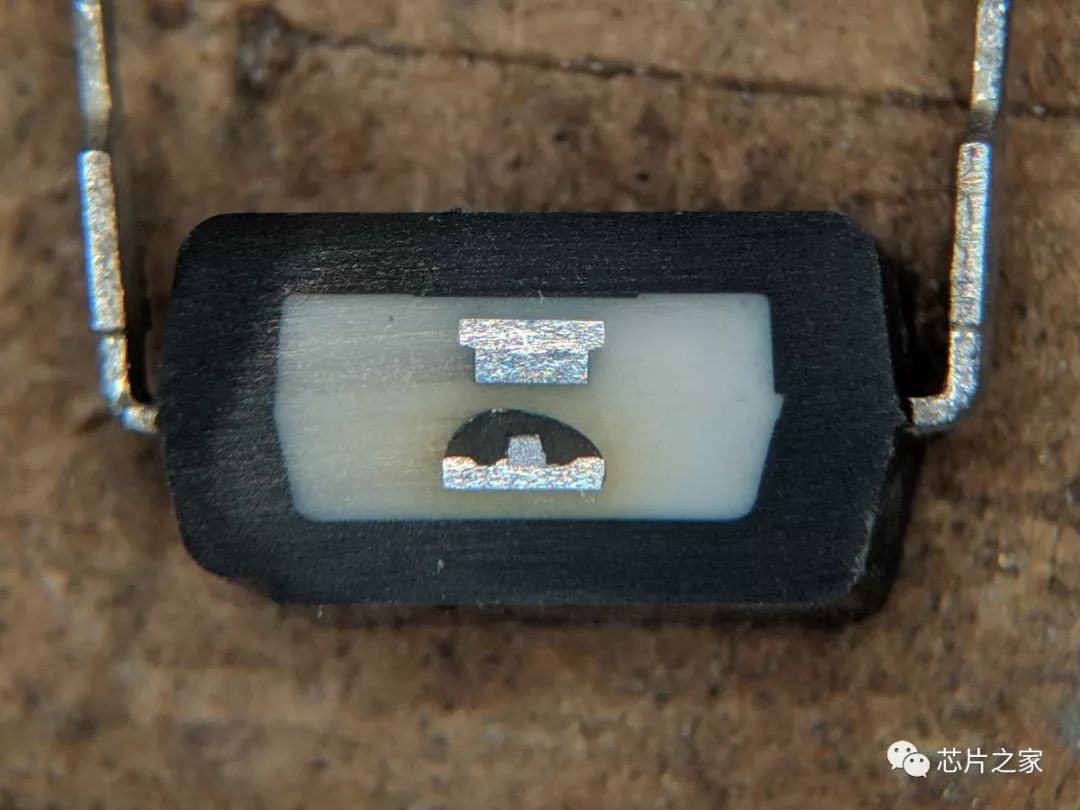

有没有想过光耦里面有什么，不用再想了，看下面的图片
9、耳机插头

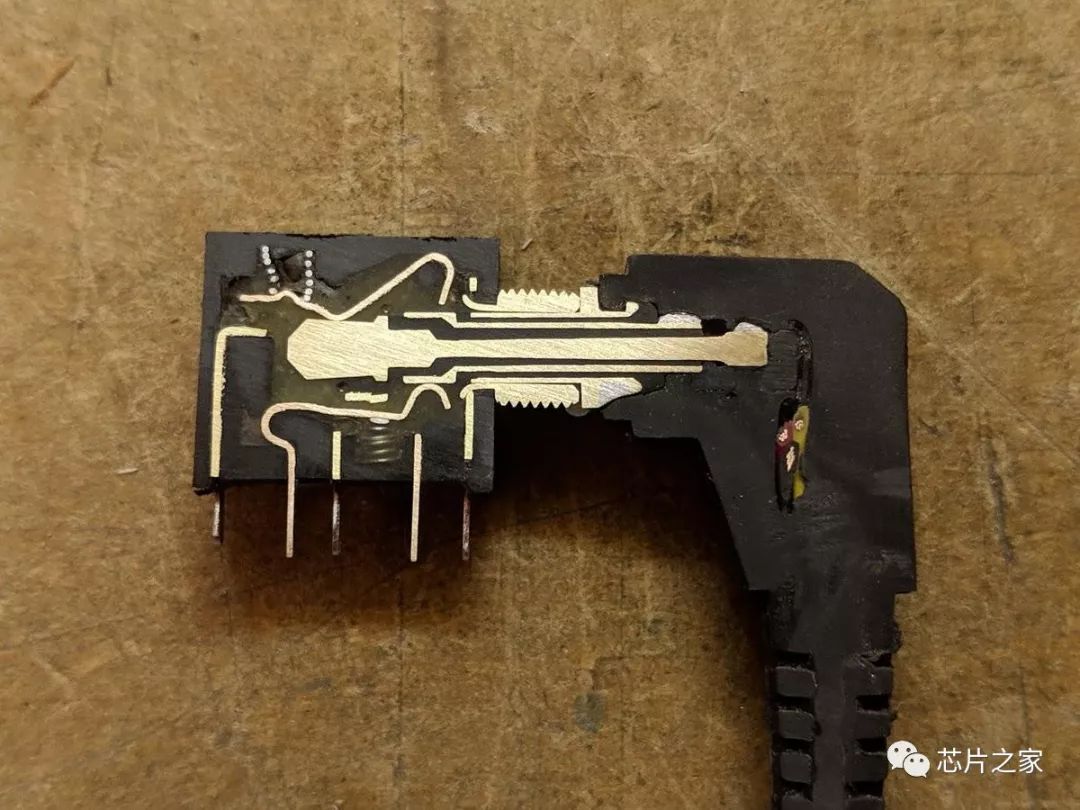

耳机插头和插孔，3.5mm耳机插头的横截面，这里您可以看到插孔中所有的开关，其中有一个用于断开内置扬声器，你能找粗来嘛

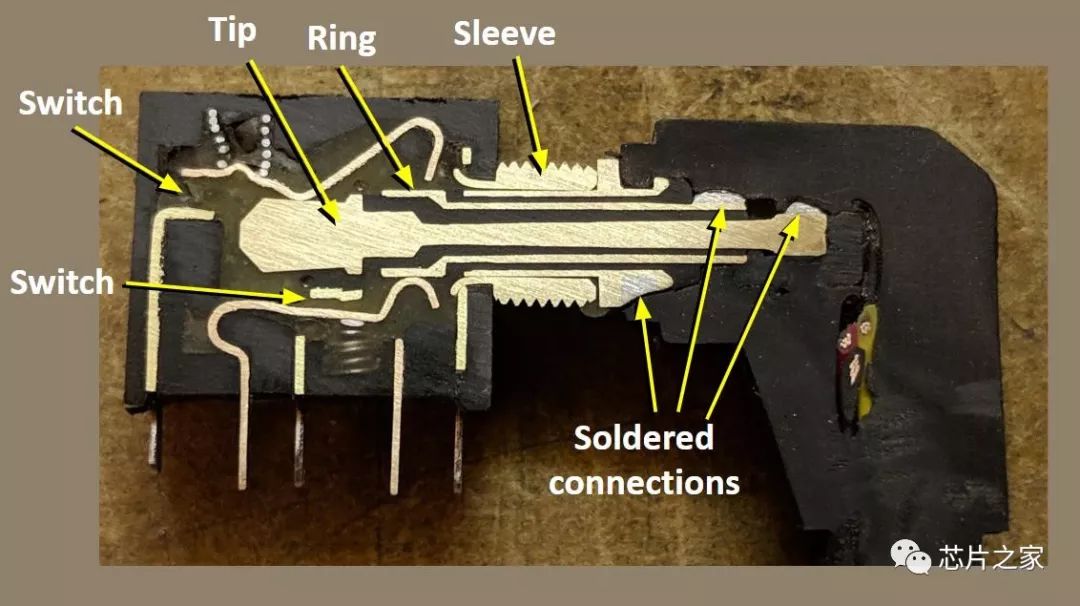

带注释版本的耳机插头和插孔的横截面
10、BGA
BGA芯片封装的横截面！
带注释的版本

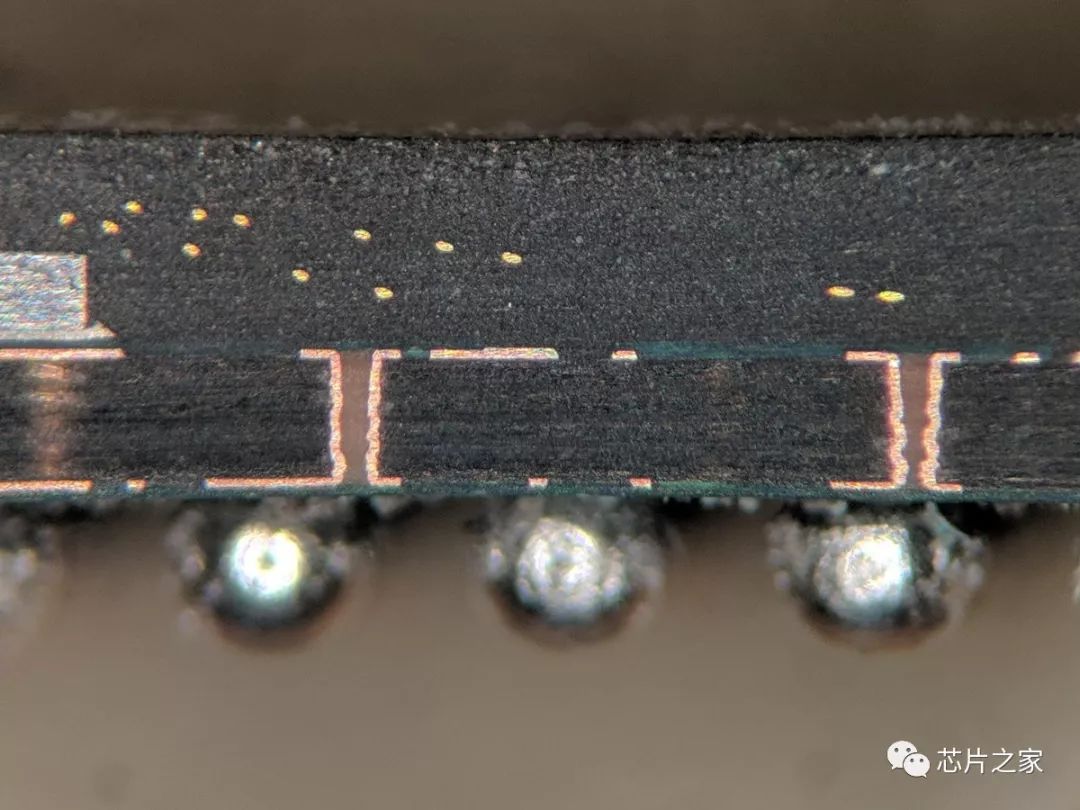

细节显示下基板中的过孔
本次分享到这里，下次有更新再分享给大家！
