上期我们分享了开关，插头，BGA，驻极体麦克风，光耦等电子元器件的横截面。
1、SMA连接器
SMA连接器有助于将RF信号从一处移动到另一处。下图是将一个SMA配对连接器对切成两半。它们来自两个不同的制造商，但完美地配合在一起 - 严格的公差对于良好的RF性能至关重要！

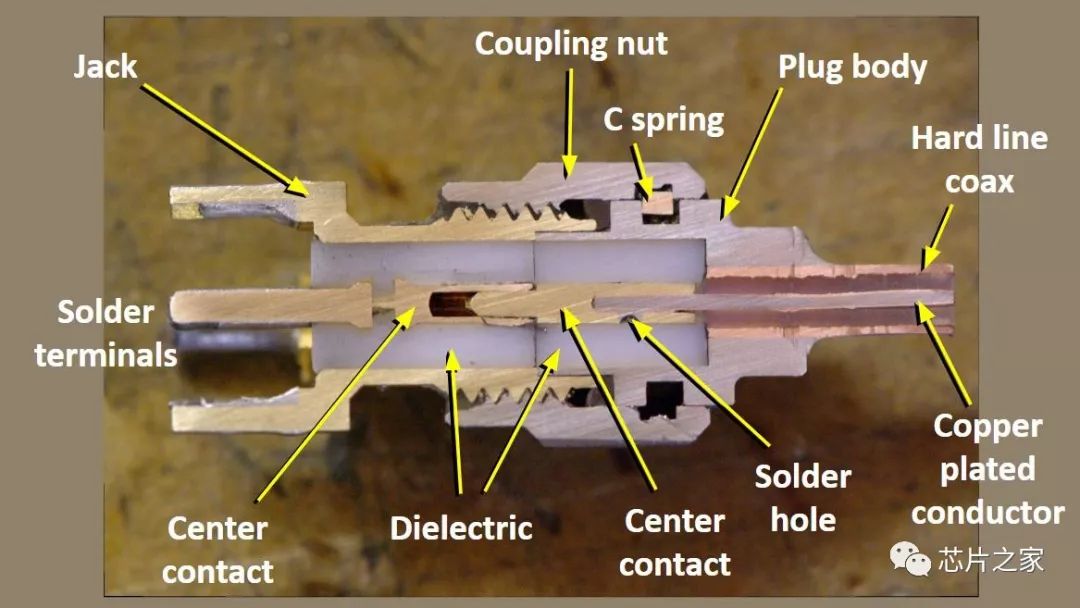

这是SMA连接器带注释的横截面。这里面有许多非常微妙的设计功能，你发现了几个，欢迎留言评论！
2、N型连接器

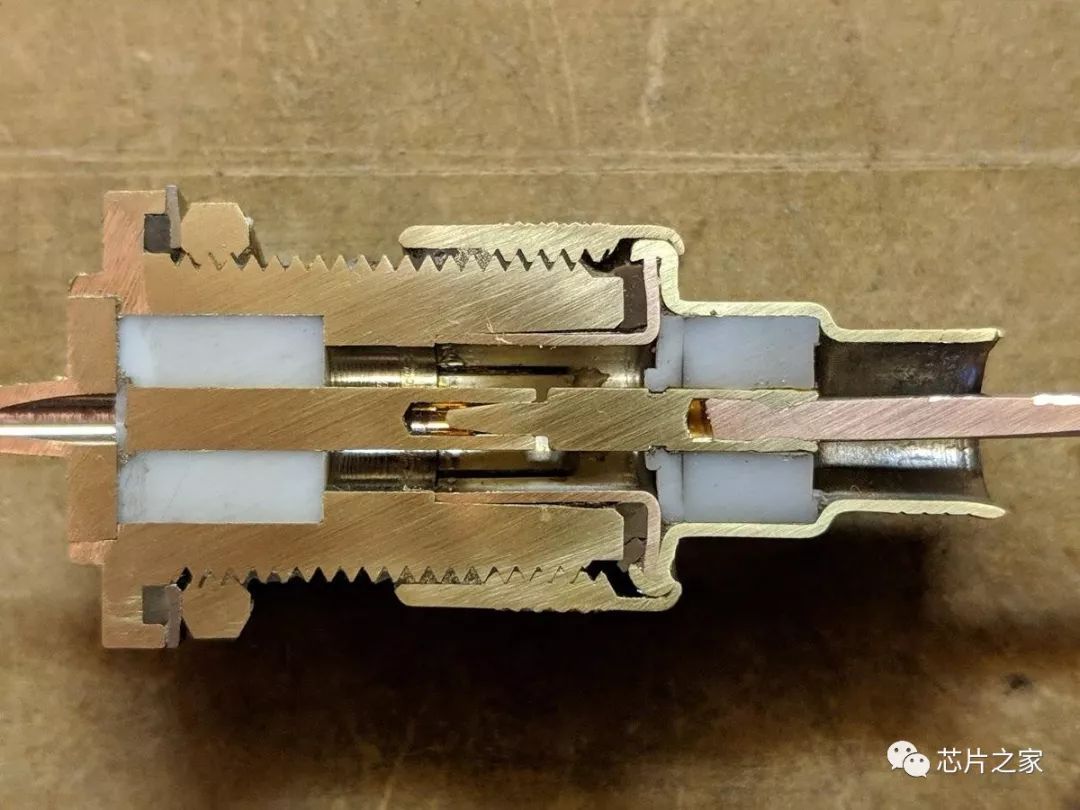

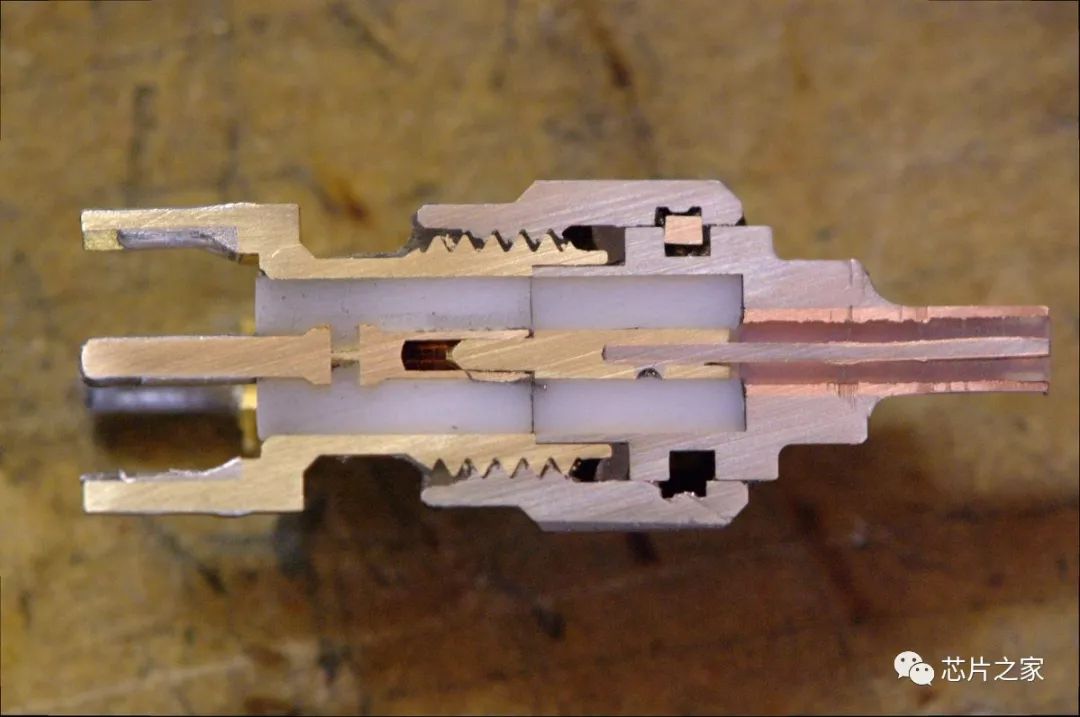

这是一种N型连接器切成两半。'N'代表Neill，是因为Paul Neill在贝尔实验室工作时使用了这个连接器。而且他还参与了BNC连接器（Bayonet Neill-Concelman）的开发

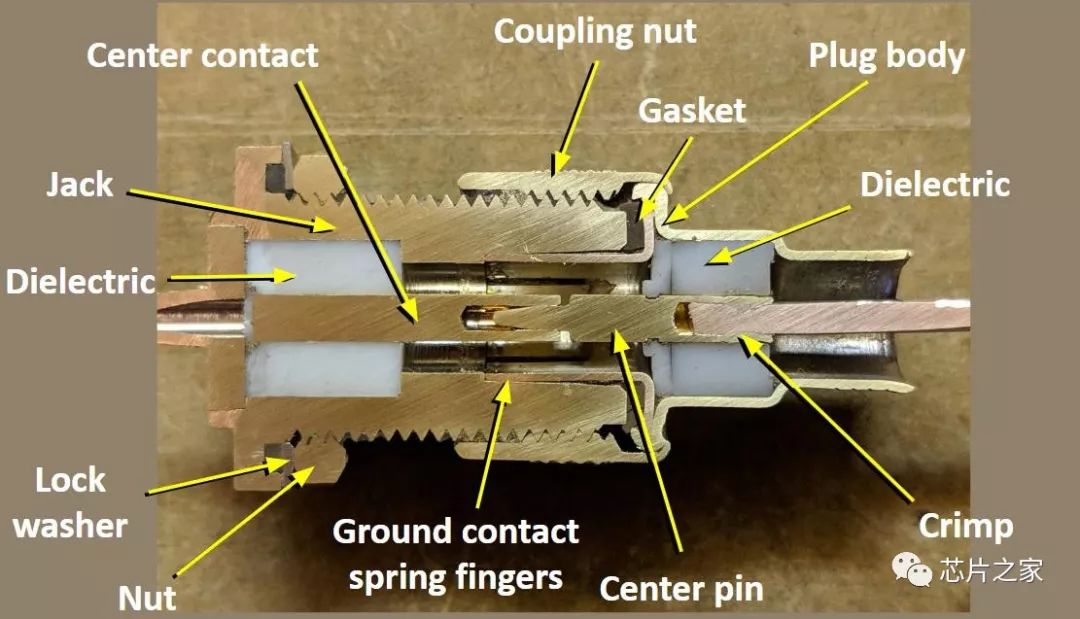

这是N型连接器的带注释的横截面。注意中心导体和接地屏蔽之间的距离根据介电材料（空气或塑料）而变化。
3、BNC插头

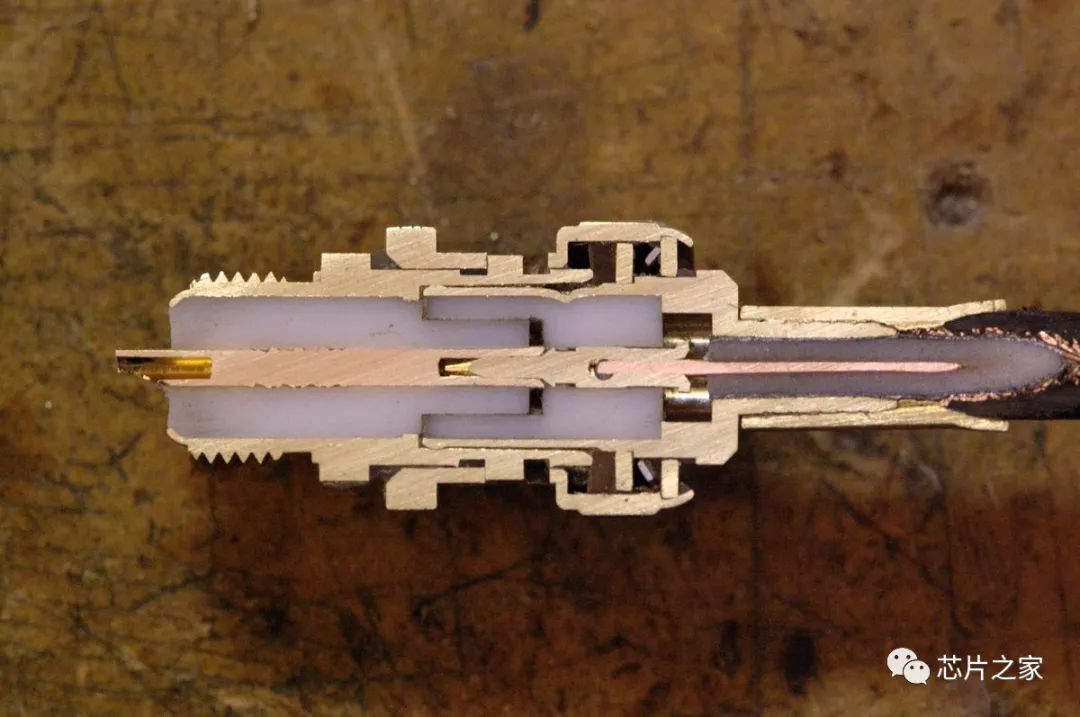

这是一个常见的BNC插头和插孔，已被切成两半。这是一个非常复杂和微妙设计的集和！

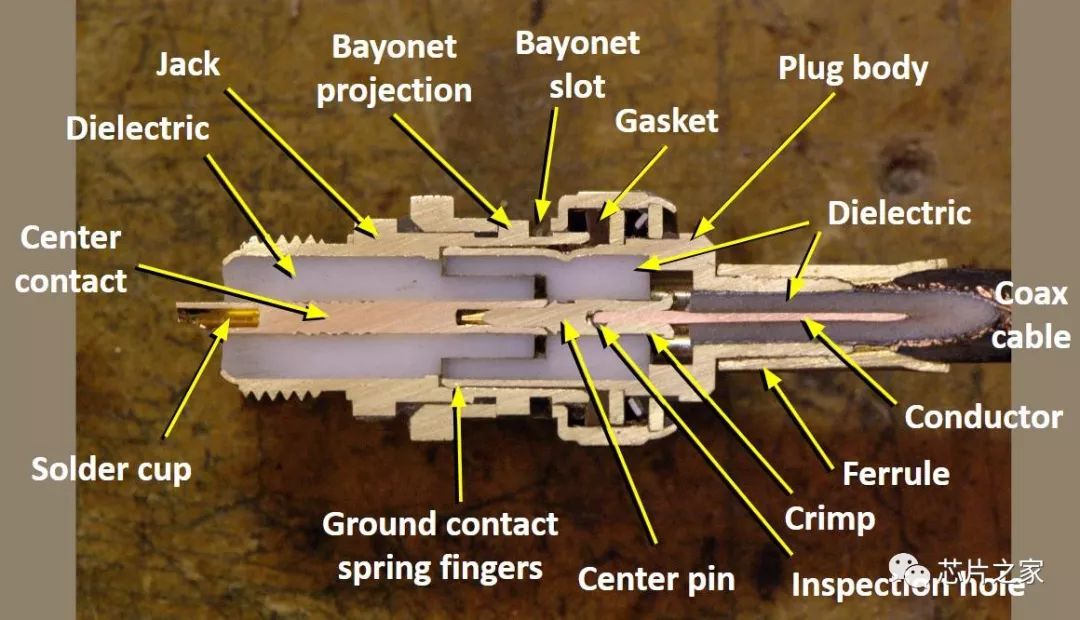

这里是带注释的BNC插头和插孔横截面。请注意，中心触点的直径是一致的，只有在进入电缆时才会发生变化，即电介质直径是否也会变化？这是为了保持恒定的50欧姆阻抗。
比较75欧姆和50欧姆BNC连接器是非常有趣的！触点尺寸是相同的，以防止意外配合75欧姆至50欧姆连接器时损坏。为了保持75欧姆的阻抗，连接器在较宽的触点周围使用气隙。
4、同轴电缆

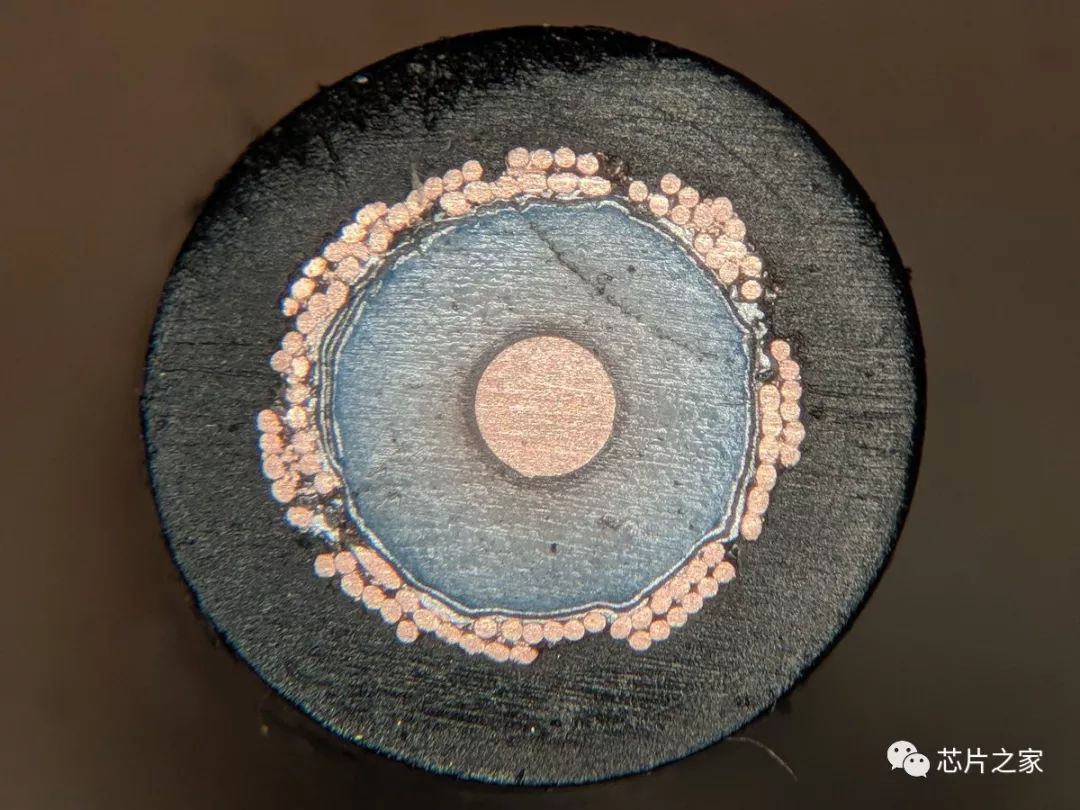

这是同轴电缆的横截面。它是LMR-195电缆，非常类似于RG-58

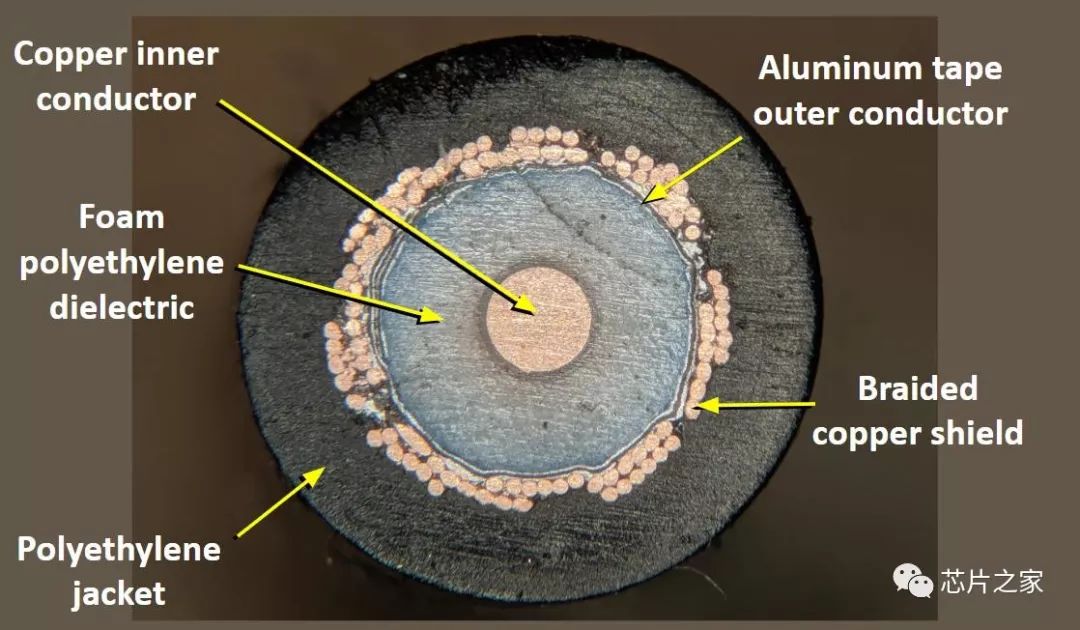

带注释版本的LMR-195电缆横截面
5、USB线

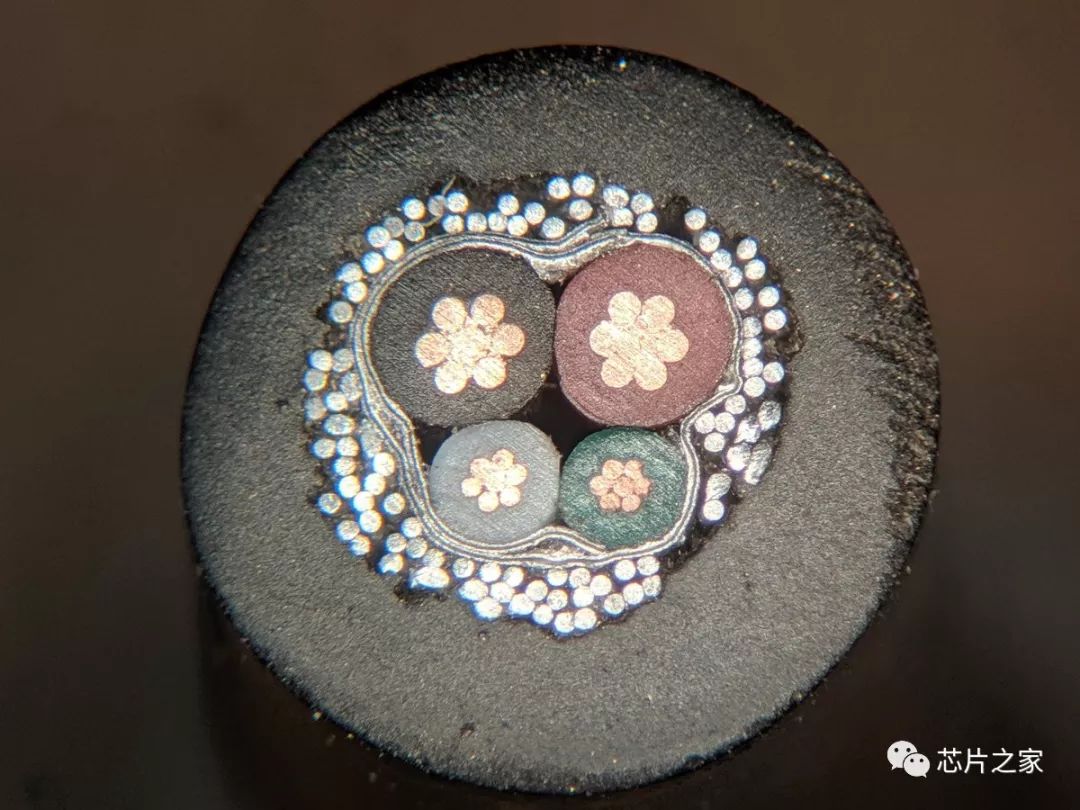

常见USB线的横截面

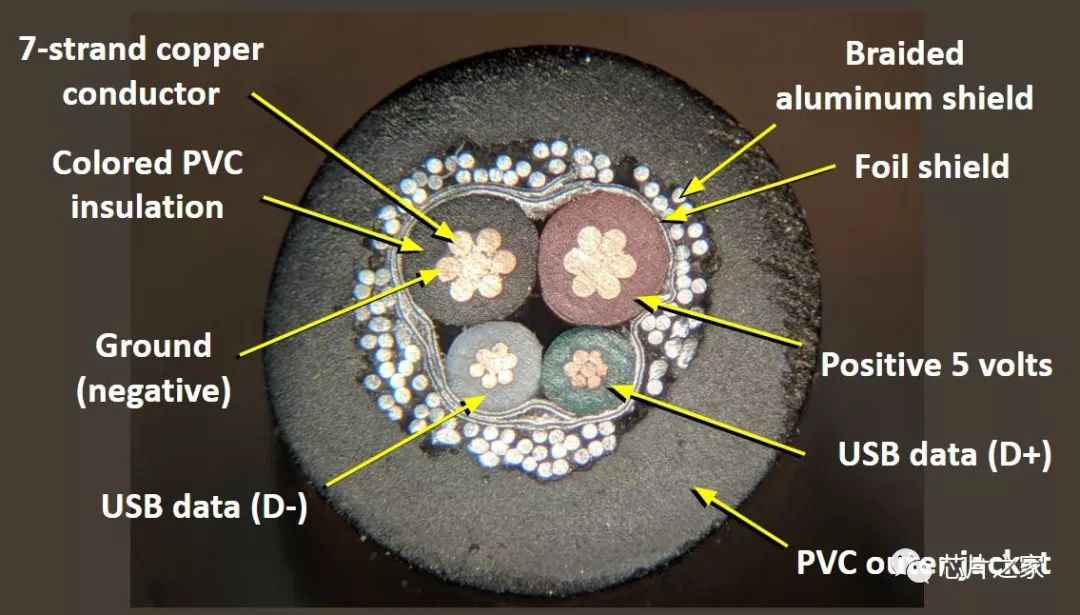

典型USB电缆的注释横截面版本
6、交流电源线

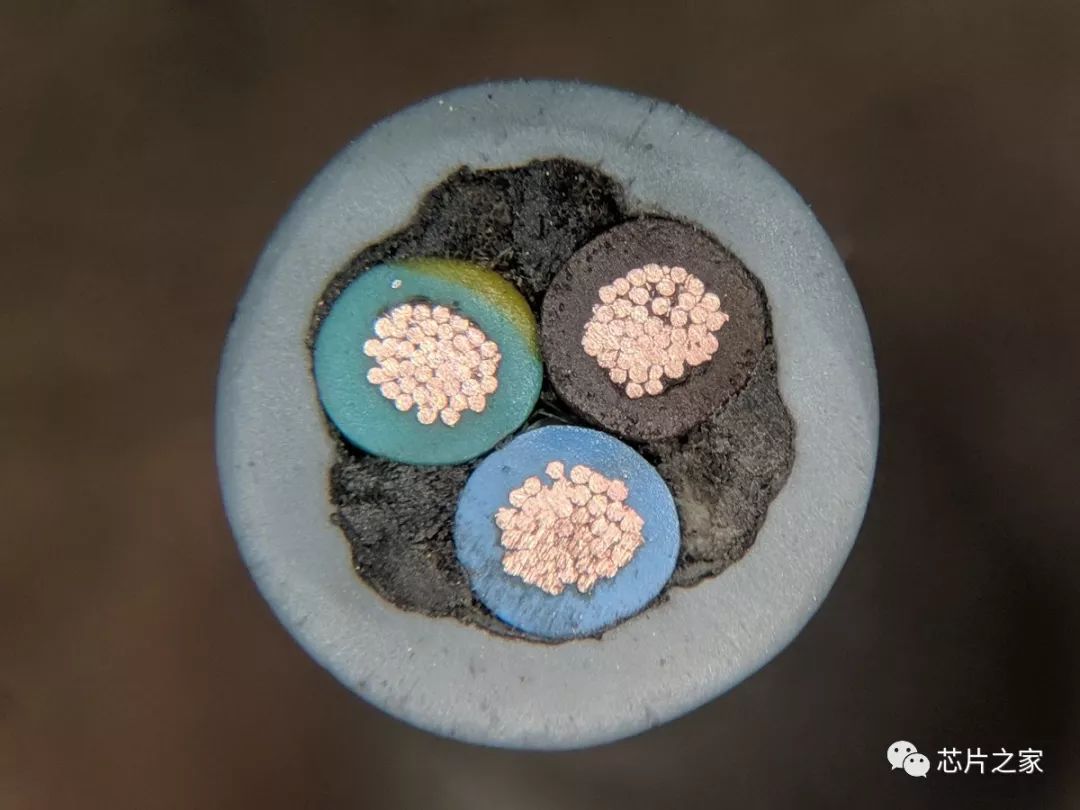

交流电源线，我们每天都在接触，相信大家都见过了，没见过的赶紧剪一根线去看看

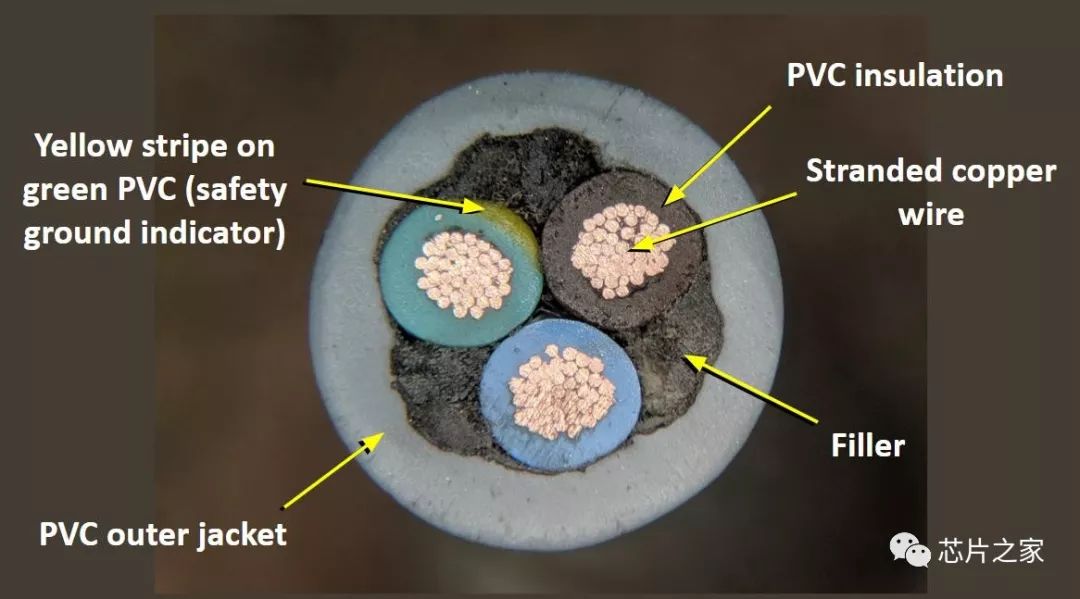

带注释的电源线的横截面。这是一种旧的电线，过时的颜色代码。填料似乎也是一种天然材料（可能是黄麻）
7、扁平电话线

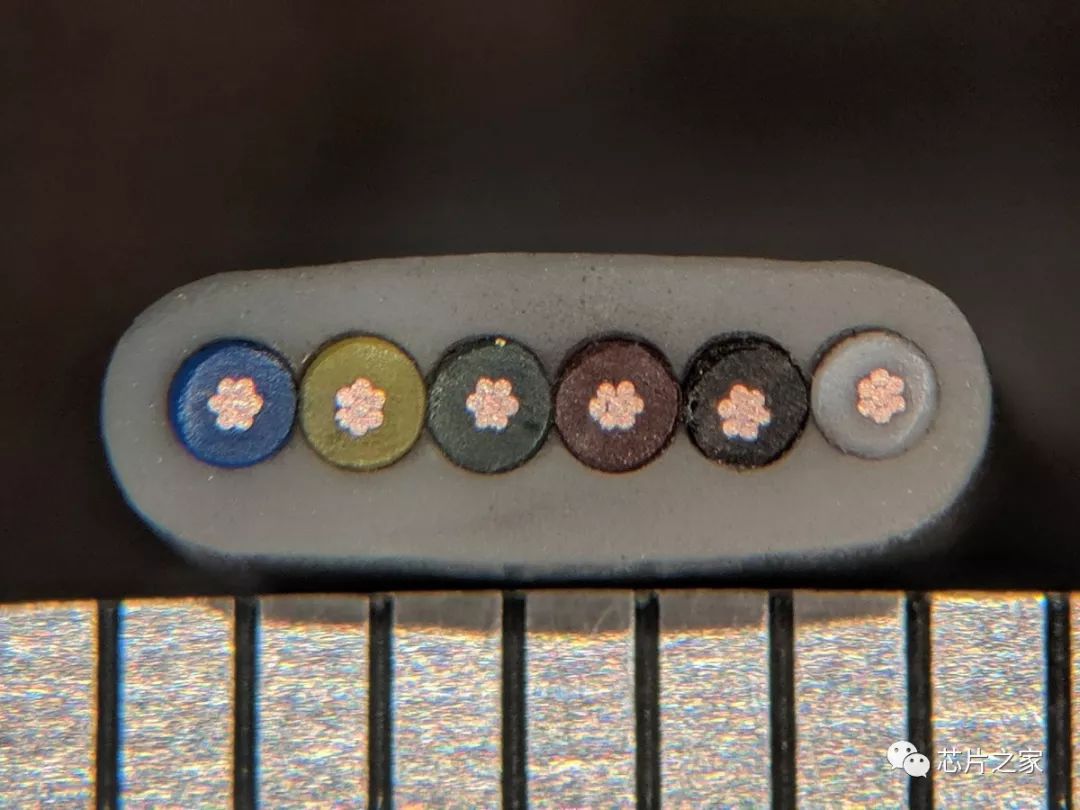

扁平电话线的横截面！
8、VGA线

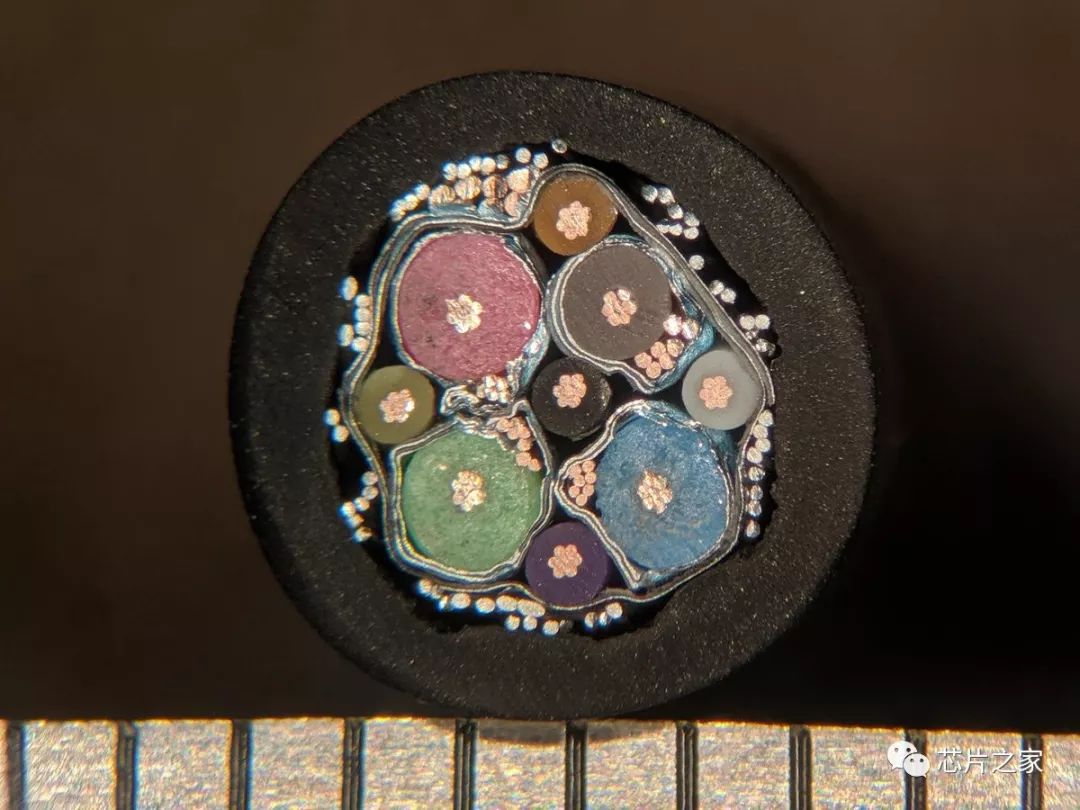

老式VGA线的横截面。是我喜欢颜色编码，比例是1mm / div。

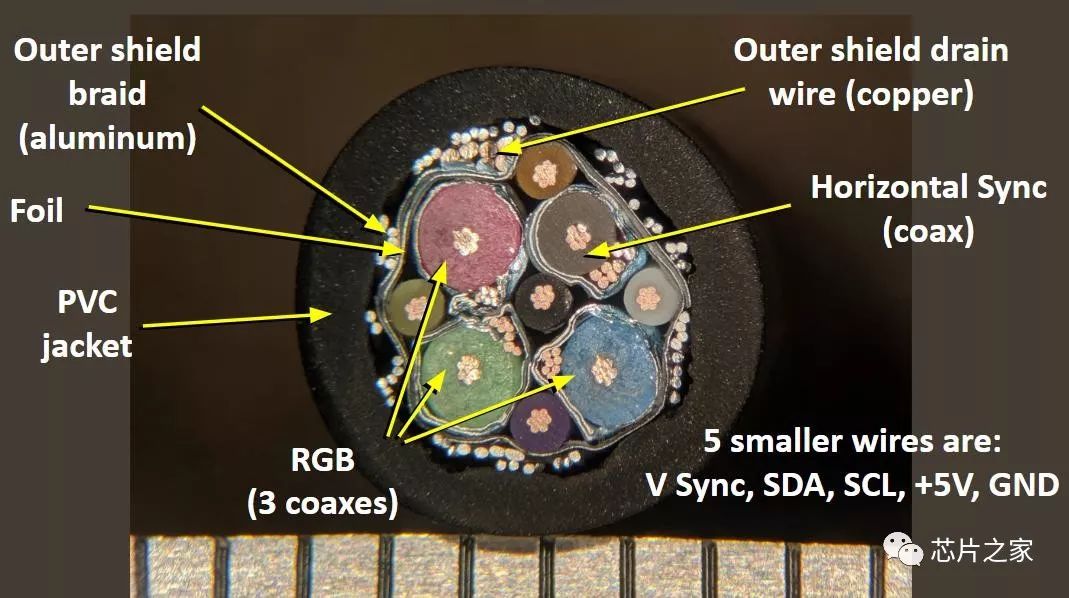

这是VGA电缆的带注释的横截面。每个红色，绿色和蓝色信号都有自己的小同轴电缆，水平同步信号也是如此。垂直同步是低频率和噪声容限，因此它只是一根电线。与DDC信号相同（SDA，SCL，+ 5V，GND）
9、DVI-D线

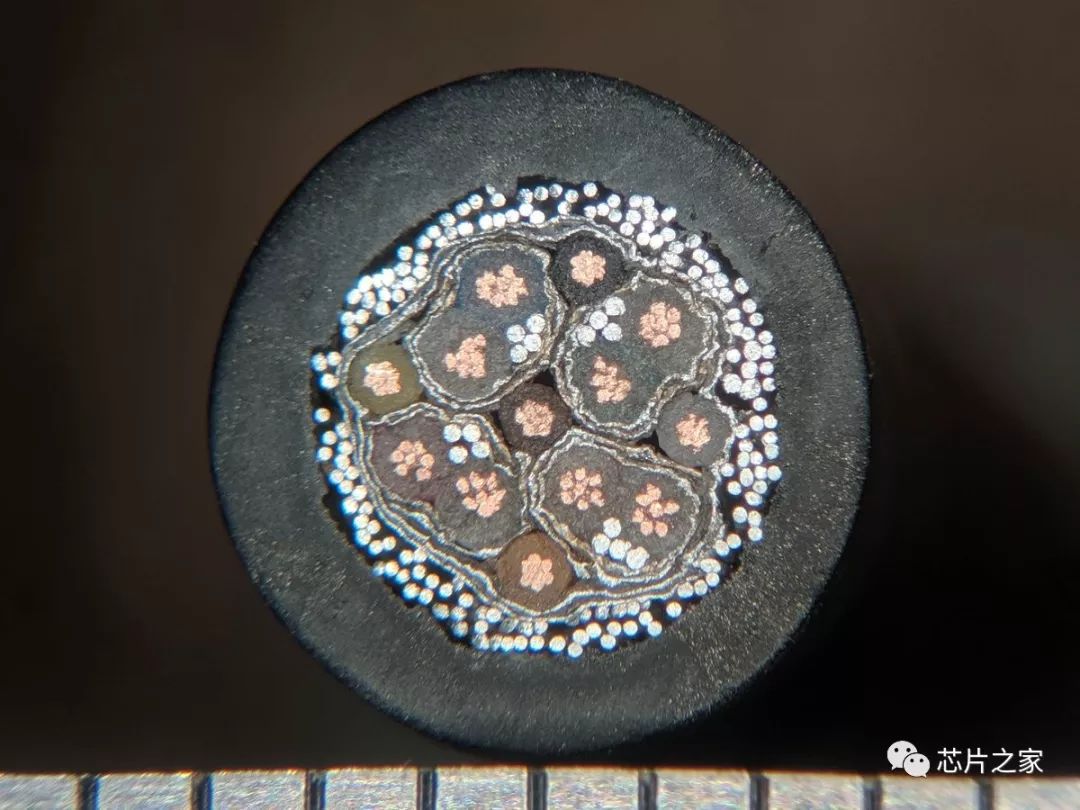

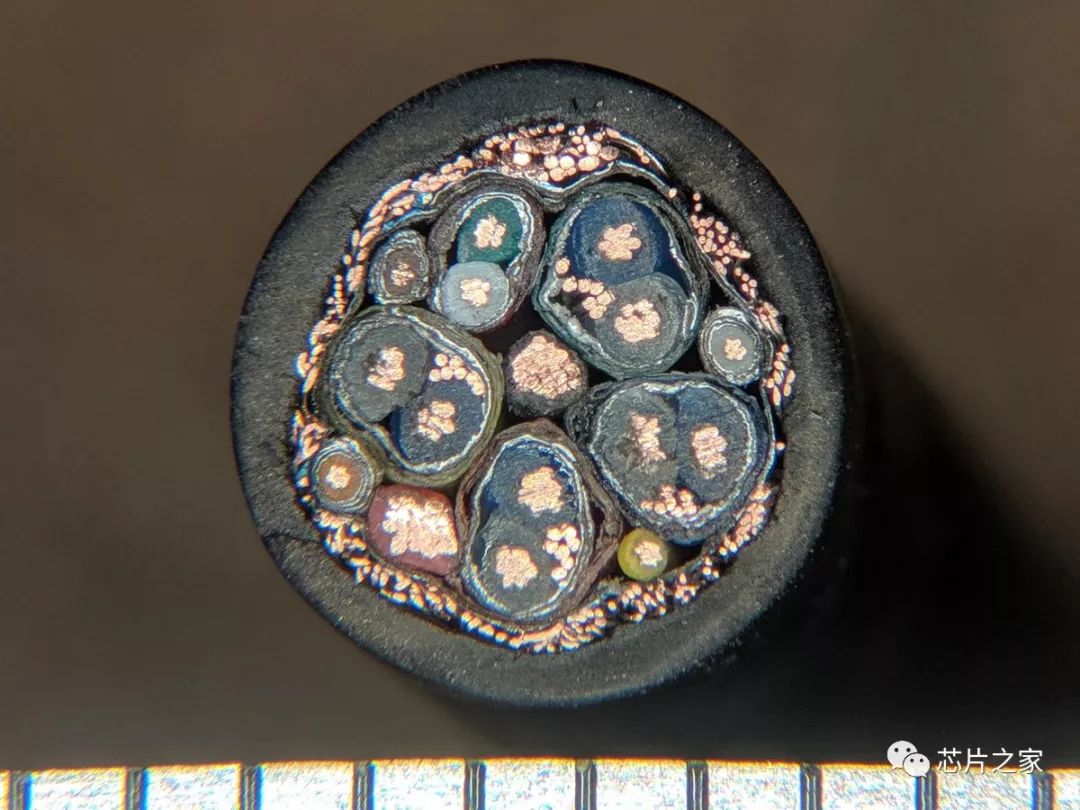

DVI-D单链电缆的横截面。里面的铝让我觉得这是一个廉价的电缆

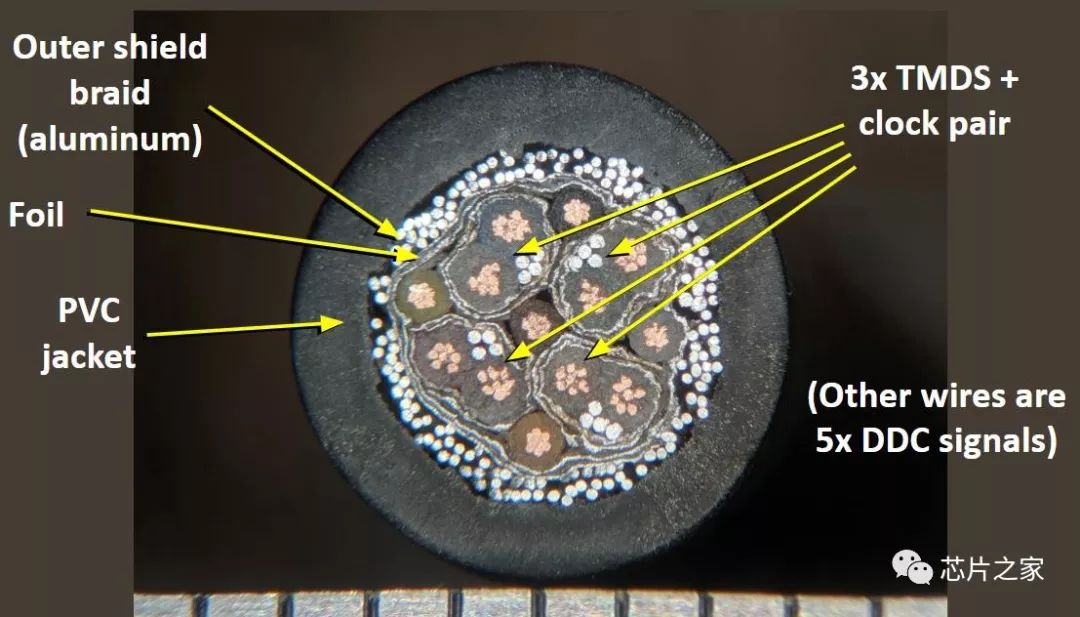

带注释的版本

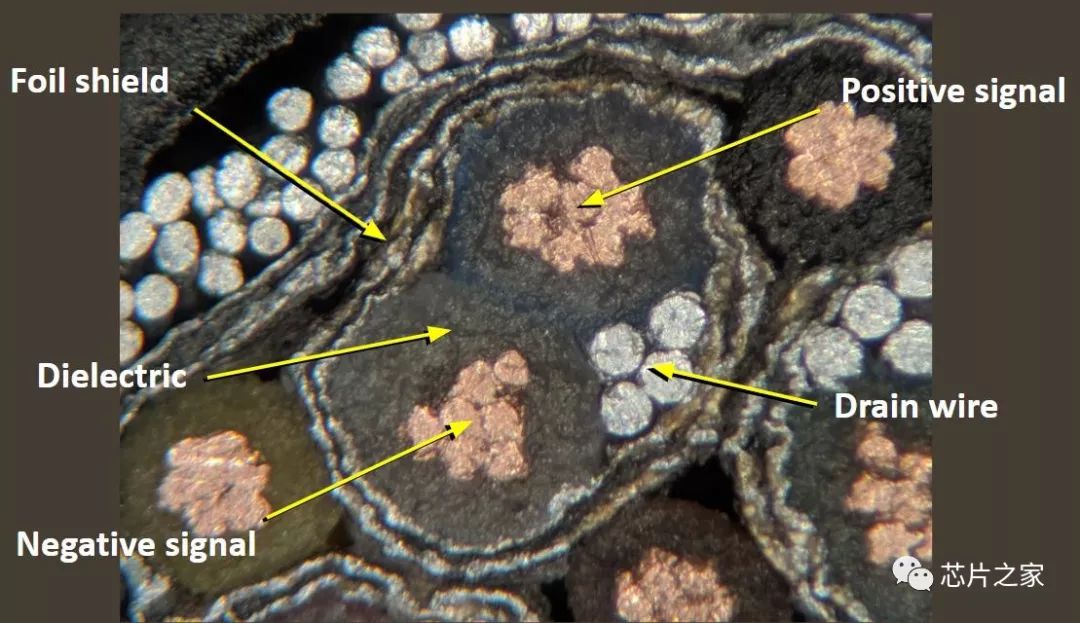

DVI-D单链路电缆内的单个差分对的特写，必须严格控制几何形状以保持恒定的阻抗！
10、USB-C连接器

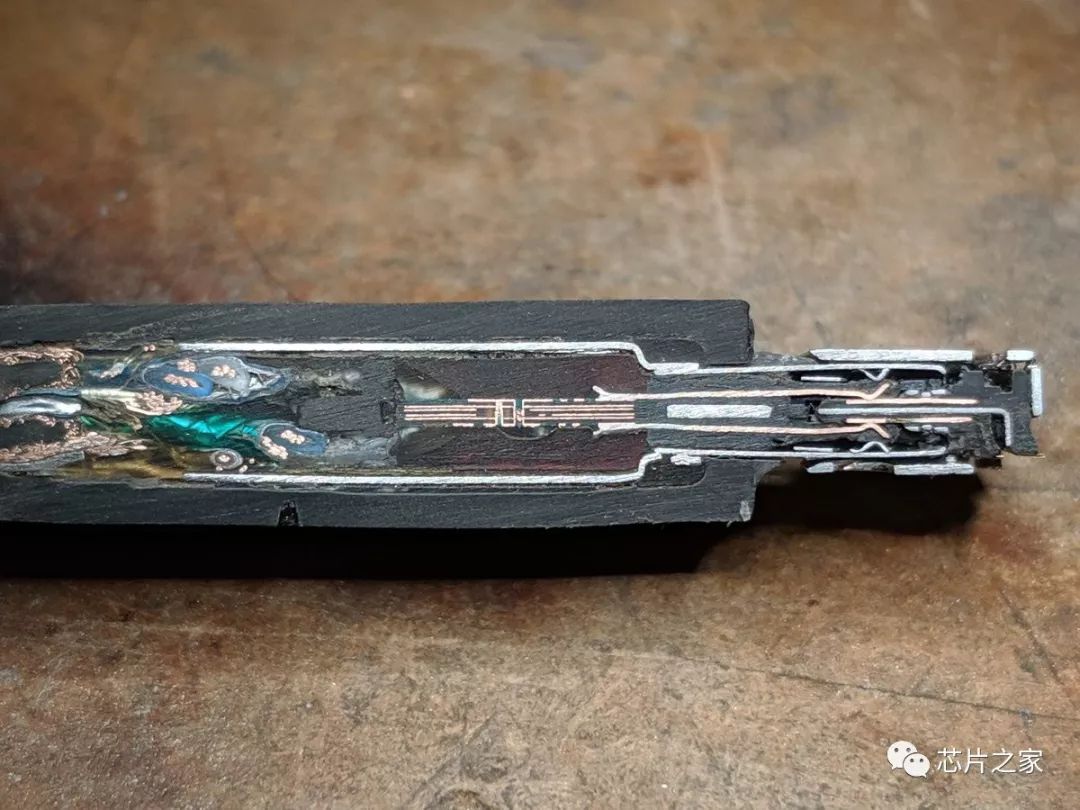

这是USB-C连接器的横截面，这很复杂！

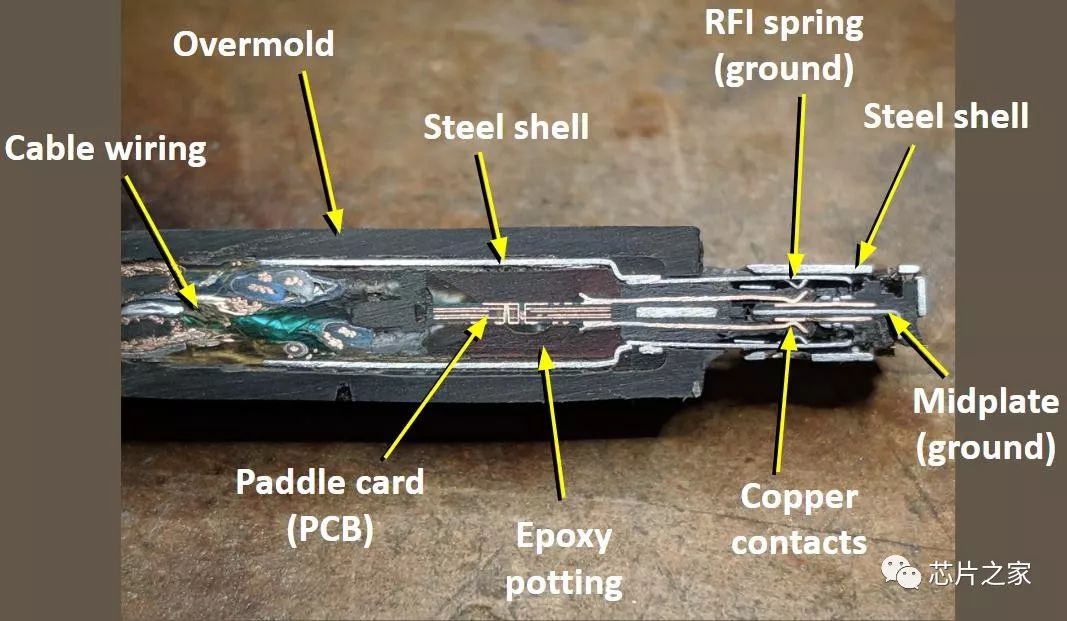

实际上没有足够的空间来完全描述这个USB-C连接器横截面所需的所有注释。所以这里有亮点，带注释的版本。
有没有想过你的USB-C线缆里面有什么？这是一个横截面，这个可以处理10Gbps！
这就是所有小电线和东西的用途。SBU代表“SideBand Use”- -DisplayPort alt模式通过特殊编码格式将它们用于I2C或CEC命令。CC是配置通道，决定VBUS电压，哪一端是源/汇。没有想过你的USB-C线缆里面有什么？没有想过你的USB-C线缆里面有什么？
11、网线

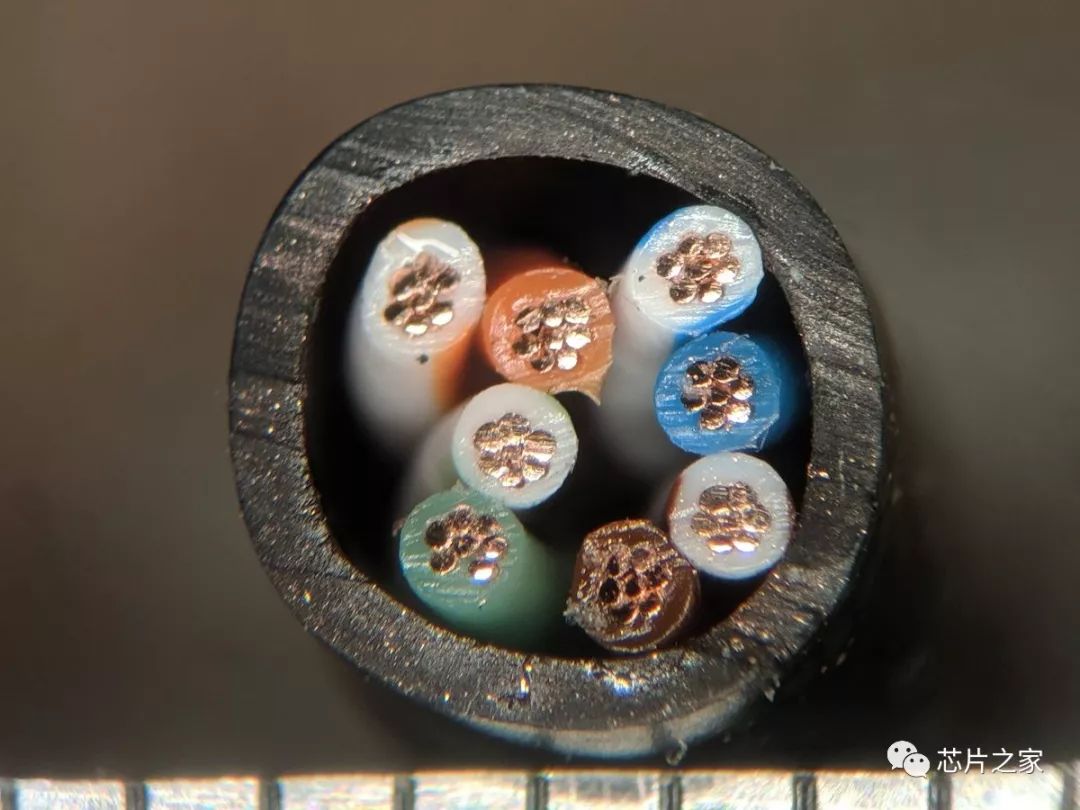

是时候把一根网线切成两半了 这是一条cat5e线，现在还清晰的记得当年帮公司接网线的顺序，白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
12、Micro-D连接器

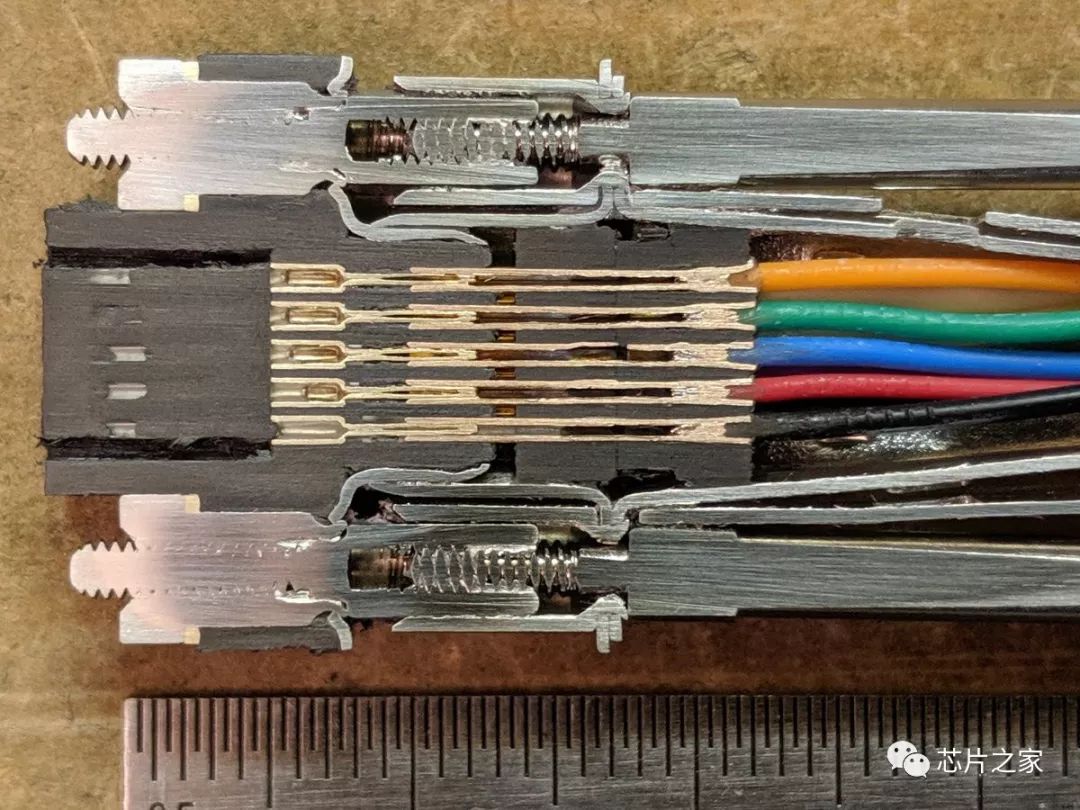

看看这个：Micro-D连接器的横截面！

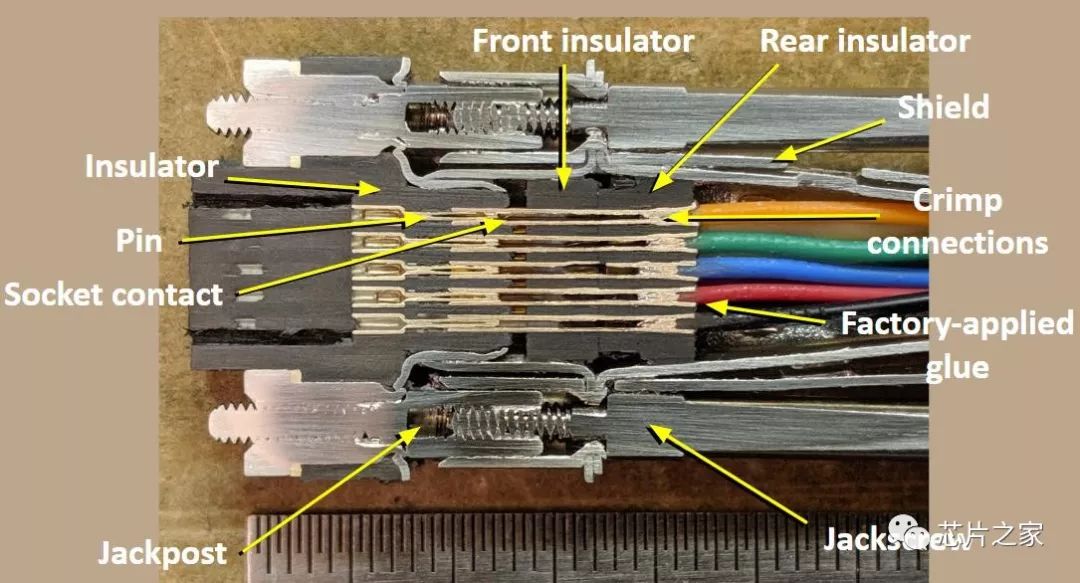

注释版本的Micro-D连接器横截面
本次分享到这里，下次有更新再分享给大家！
