今天看到一个短片，记录一个国外电子工程师使用不同烙铁头拆焊电路板上不同元器件的手法。

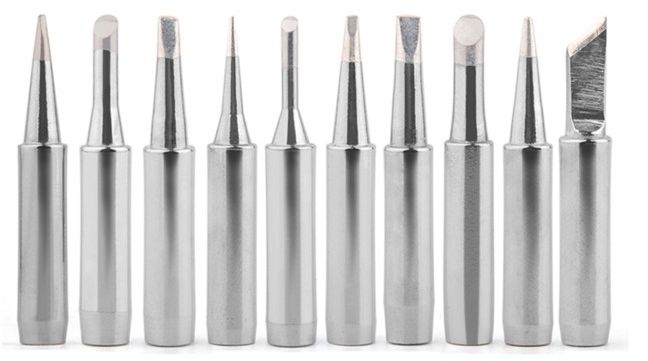

▲ 不同规格的烙铁头
刀口的烙铁头具有非常多样的焊接功能。它有着比较尖的顶端，同时又有很宽的刀面，这使得它无论是焊接细小的元器件，还是大引脚的器件都会得心应手。

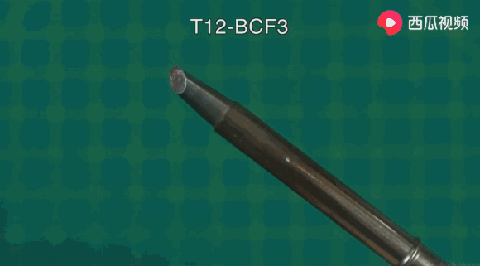

▲ 刀口烙铁头
使用它拆卸元器件也非常容易和方便。在使用烙铁拆卸元器件的时候，与焊接时相比，此时在烙铁头上需要预先“吃上”很多的锡，这主要是利用锡的传热特性，将元器件管脚上的焊锡融化，便于拆卸下元器件。

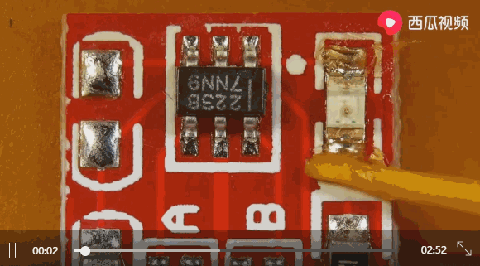

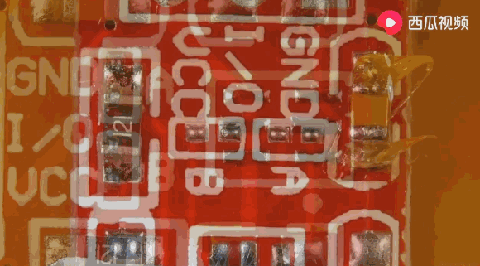

▲ 拆卸表贴发光二极管

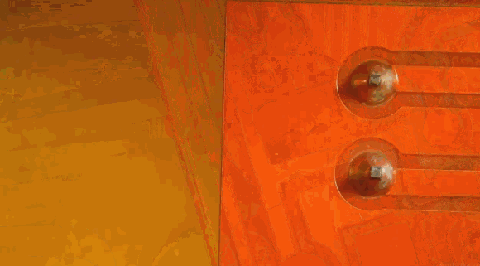

▲ 拆卸直插电阻和电容

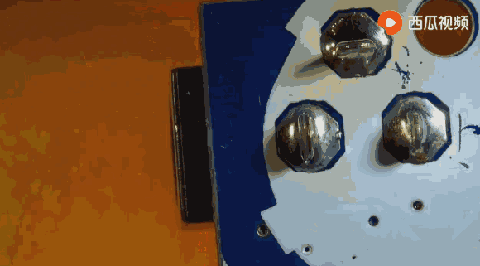

▲ 拆卸粗管脚的接头
▲ 拆卸三个关节的三极管
马蹄形烙铁头具有导热快，焊接面适中的特点，焊接电路板上的接插件非常方便。
▲ 马蹄形烙铁头
同样，在拆卸元器件的时候，也许需要在烙铁头上融化多量的焊锡，这样便于带动器件管脚上焊锡的融化。
▲ 拆卸一般器件易如反掌

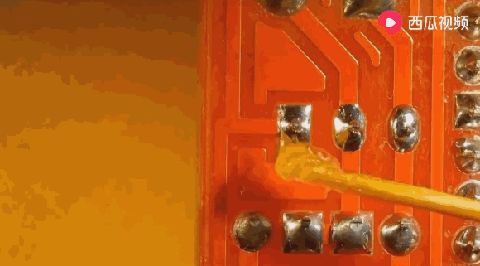

▲ 拆焊三个关节的接插件

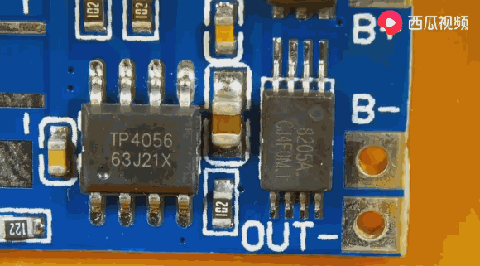

▲ 使用堆锡方法拆焊小型表贴IC

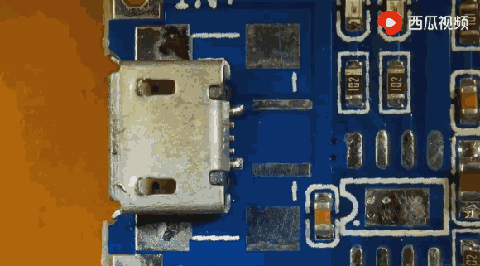

▲ 拆卸USB插座
对于超宽的排针插座，则需要特制的专门拆卸宽口烙铁头。

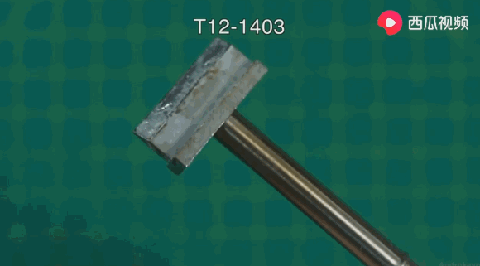

▲ 宽口拆卸烙铁头
这样便可以一次性将多个插座管脚进行加热。否则则需要吸锡器一个一个进行清理，比较麻烦。

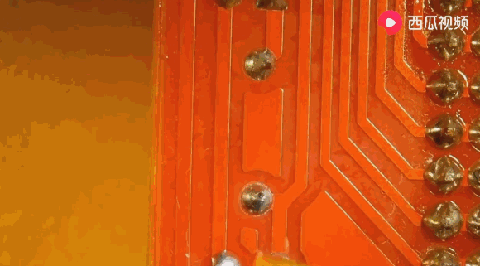

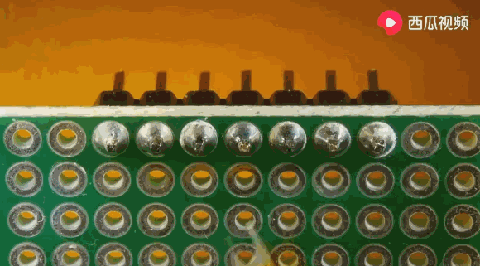

▲拆卸多管脚插座
对于双排引脚的IC进行拆卸，则需要更加匹配的烙铁头。

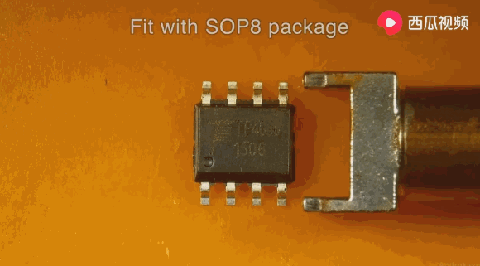

▲ 专门用于拆卸SOP8 IC 的烙铁头

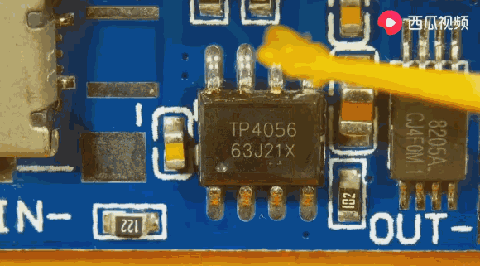

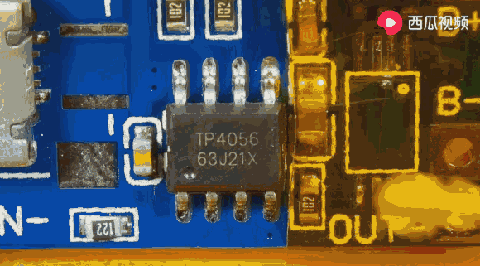

▲ 拆卸SOP8 IC
▲拆卸SOP8 IC

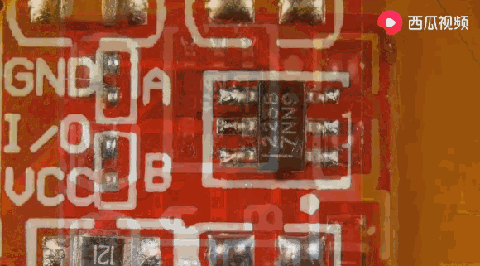

▲拆卸QSOP8 IC
▲拆卸DIP8管脚IC座

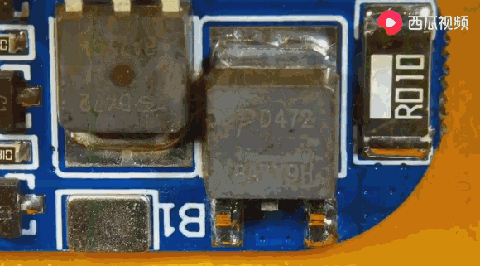

▲拆卸大功率MOS管

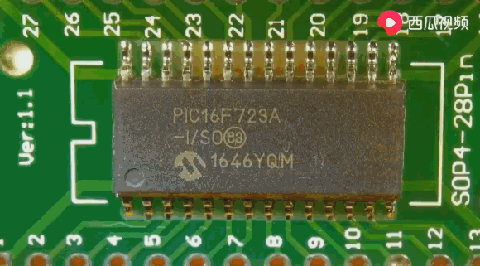

▲拆卸SOP20 IC
▲ 拆卸64管脚的IC
//end
