电子徽章:融创意、疯狂与电子设计中

张巧龙 发布时间:2019-10-10 12:36:40 ,浏览量:2

风靡全球电子骇客界的Hackaday聚会已经办了好几届了,去年听说比较有意思的就是现场每人(~500人的规模)戴一个的Badge(徽章),听主办的同事讲,这个Badge是从很多提交的创意中选出来,并在最短的时间内手工加工出来。今年的Hackaday聚会应该会吸引更多的骇客提交更有创意的一些设计。

什么才是一个好的徽章呢?

  1. 当然首先要有足够好的创意,体现了这个大会的主题,也就是技术逼格 -- 最新的技术、最炫的效果、纯手工打造;

  2. 徽章的作用还要具有身份识别的功能,几百号素不相识的人聚在一起成为朋友,靠的也许就是徽章的作用,你总不能遇到一个人就掏出手机扫码成好友吧?每个人领取的时候需要进行现场的身份配置;

  3. 成本也不能高,尤其是它的量不多不少,就几百个,购买元器件拿不到批量的优惠价格,按照样品的价格来加工几百套,成本就比较敏感了;

  4. 加工时间要快,极有可能自己动手,拿起烙铁自己焊接了,这么个量去找PCBA厂商不合算,时间也久,但每个都手工焊接,这也是不小的工作量,设计的不好,会影响到焊接、加工的效率。

总之,从上面几点你就能体会出什么是一个好的徽章设计?如果你负责全场的活动且预算有限的情况下,该如何选择?

我们来看看全球知名的DEF CON 27的几个徽章作品:

第一个:the Car Hacking Village badge

640?wx_fmt=jpeg

640?wx_fmt=png

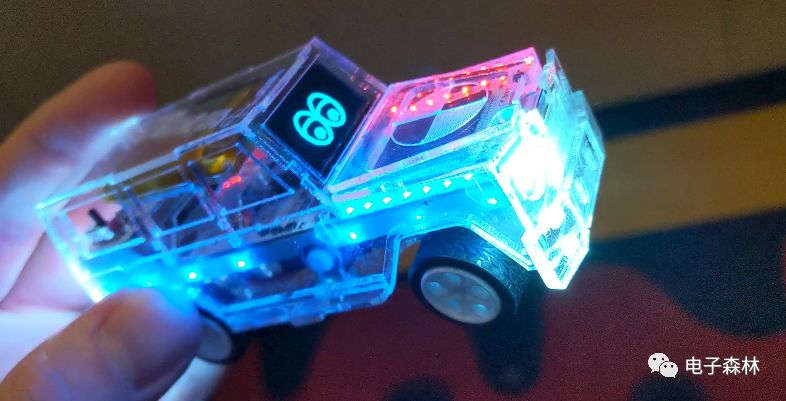

据说这个小车是可以跑的,并可以通过蓝牙对其进行控制,声光效果非常棒。

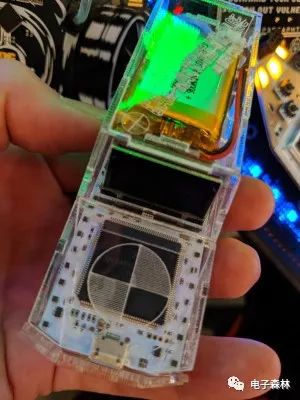

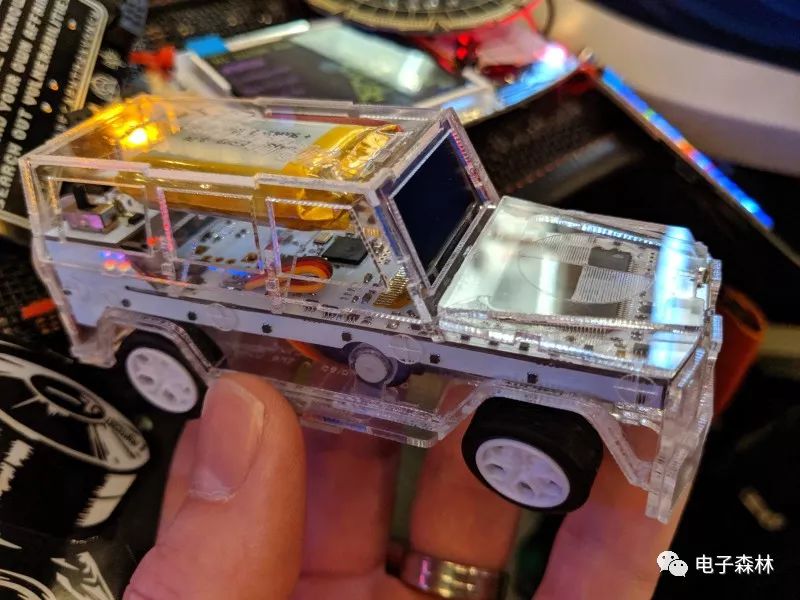

在小车的前端是一个用NXP的处理器做的主PCB板,车的后半部分是用于电池管理的电路板,两个板子之间通过2个长、窄、与主板垂直90度的PCB连接起来,这个长、窄的PCB上的RGB LED就用作徽章显示。

640?wx_fmt=jpeg

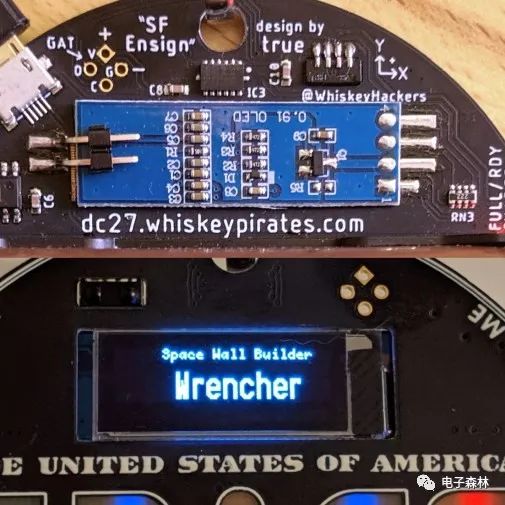

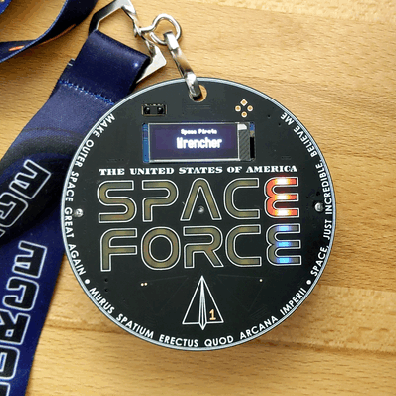

再看一下下面的这个Space Force的徽章,上面的OLED屏幕有每个人的名字,下面的LED显示是不是显得很帅?!咋做成的呢?

640?wx_fmt=gif

640?wx_fmt=jpeg

下面的电路板上有制作者公司的网址:

640?wx_fmt=jpeg

640?wx_fmt=jpeg

徽章的表面一定要看起来非常酷,因此尽可能不要有任何器件和走线,而且还要在要求性价的两层板上来实现,想象一下难度有多大,对后面板子和其它器件的安装也都提出了挑战。

640?wx_fmt=jpeg

640?wx_fmt=jpeg

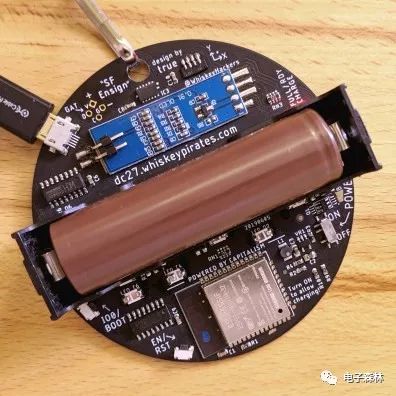

每个人的名字信息等可以通过将徽章设置成AP模式通过ESP32进行编程来实现。一个18650的锂电池为整个板子供电。

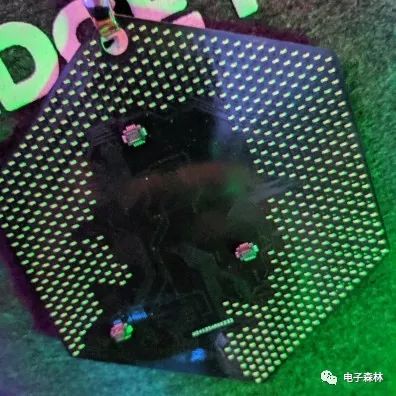

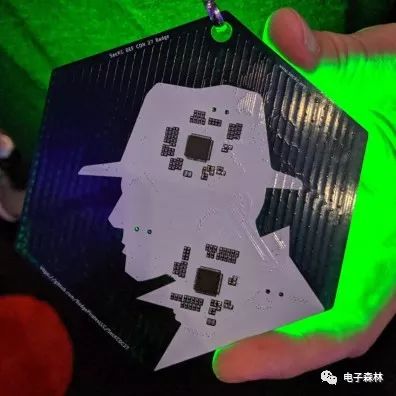

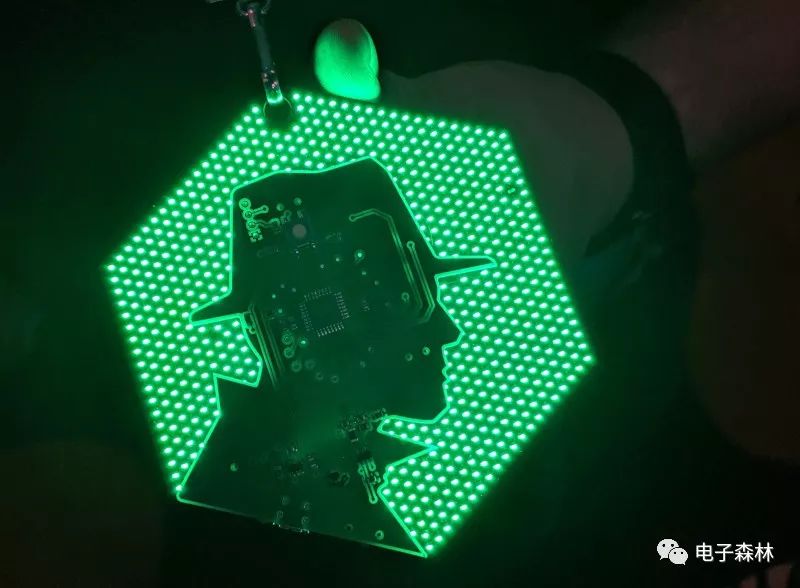

看下面的这个徽章,只使用645颗单色的LED就实现了非常好的效果,当然有这么多LED等需要手工焊接,生产成功率就成了一个问题。

640?wx_fmt=jpeg

640?wx_fmt=jpeg

640?wx_fmt=jpeg

这个板子由ATmega328进行控制驱动,通Arduino IDE进行编程,并使用了一个EEPROM存储了动画的模式。

﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌
来源:电子森林,苏老师,张巧龙排版
