神奇!C语言还可以这样用来仿真

张巧龙 发布时间:2020-11-06 11:30:00 ,浏览量:0

前面的话

本文介绍如何在matlab的simulink中嵌入C语言进行多输入多输出的仿真;这样暂时脱离硬件平台的问题,快速验证算法的可行性,从而提高效率,总体来说,simulink挺香的,不过由于不可抗拒因素,在一些高校强行被ban,非常可惜,但是我相信我们最终会拥有比matlab更强大的软件。

目录
  • 1 s-function

  • 2 具体设置

    • 2.1 输入输出

    • 2.2 构建 S-Function

  • 3 源码分析

  • 4 相关测试

  • 5 总结

1 s-function

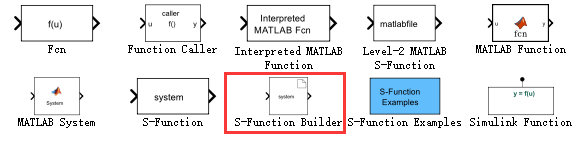

S-function模块,位于Simulink/User-Defined Functions模块库中,它可以很方便的调用matlab脚本,即.m为后缀的文件,也可以调用c文件,进行多输入多输出(输入多个参数,返回多个参数),即MIMO的系统;

那么就需要LEVEL-2的s-function,因此这里需要使用S-Function Builder来自定义需要输入的参数和输出的参数;

S-Function Builder 2 具体设置

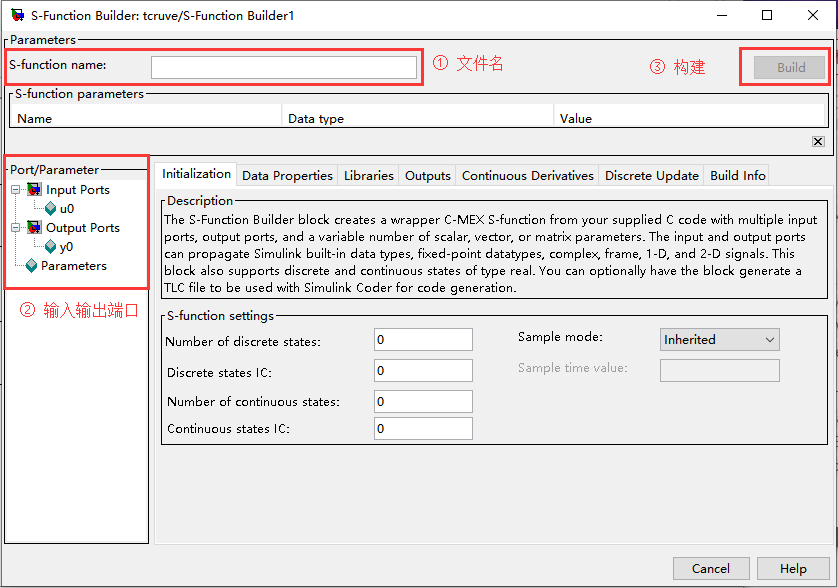

首先拖拽S-Function Builder到仿真文件中,并双击打开,可以看到具体的属性如下图所示;

属性

一般初级的使用,这里有四个地方需要注意,已经在上图中标注出来;

  1. S-Function文件名,最终构建成功会生成相应名称的C文件;

  2. 输入输出的设置,根据需求设置S-Function的入口参数,和返回参数,后面会详细解释;

  3. 完成设置之后需要进行构建,生成C文件;

  4. 对相应文件进行修改,最终进行编译;

  5. 如果编译成功的话,C程序就已经成功嵌入了,下面可以进行simulink仿真了;

后面将结合一个例子进行分析;

2.1 输入输出

首先设置文件名,本文设置为sfun_myc;

然后在输入和输出选项下有相关端口的属性选项,具体如下;

  • Port name:端口名称,用户自己填写;

  • Dimensions:数据的维度,这里有两种选项,分别是1-D和2-D;如果是1-D则表示输入向量,2-D则表示输入为矩阵;

  • Rows:输入数据的行数;

  • Columns:输入数据的列数;

  • Complexity:输入的数据是实数还是复数,这里有real和complex这两个选项;

2.1.1 添加相应的输入信号

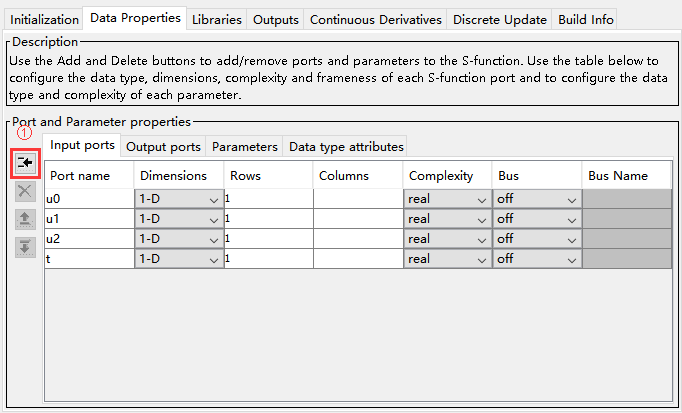

如下图所示;点击图标①,在Input ports的选项下,添加了u0u1u2t,这四个输入信号的添加;

输入信号 2.1.2 添加相应的输出信号

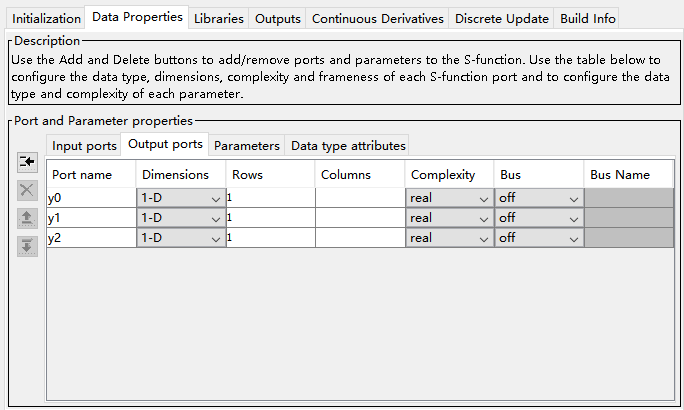

输出具体如下图所示;

输出信号 2.2 构建 S-Function

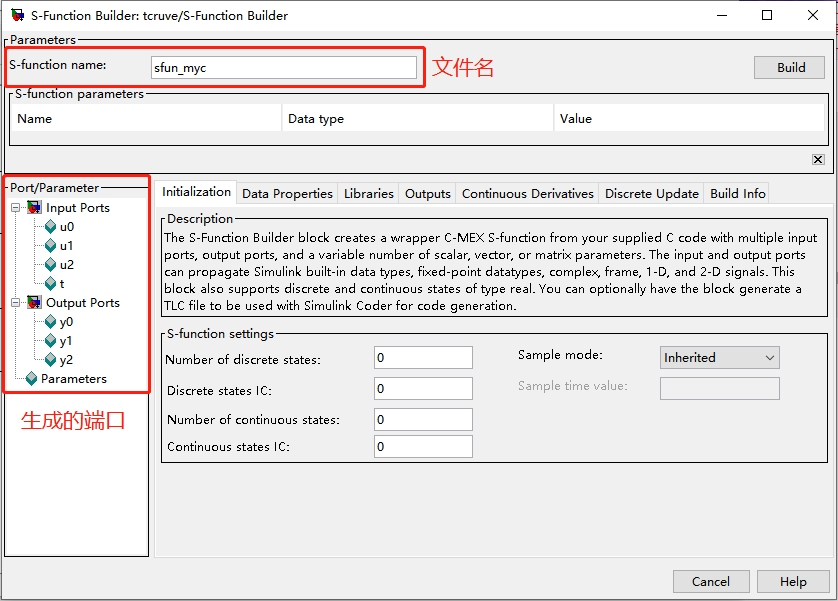

设置成功之后,具体信息如下图所示;

文件列表

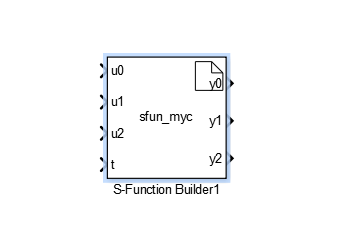

模块图标如下图所示;

从上面两图可以看出,已经设置完成,点击Build生成S-Function对应的C程序,包括;

  • sfun_myc.c;在这文件中也可以进行对输出的修改;

  • sfun_myc_wrapper.c;主要修改这个文件,下面具体再分析;

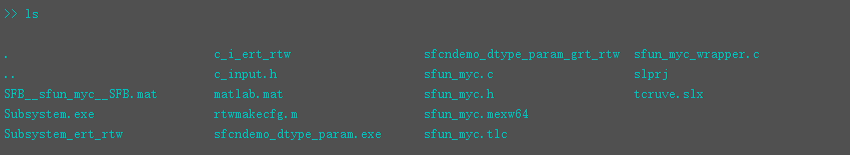

文件列表如下图所示;

文件列表 3 源码分析 3.1 sfun_myc.c

sfun_myc.c是软件自动生成的文件,源码相对较长,占较大篇幅,暂时不贴,主要分析其中几个主要的函数;在mdlOutputs函数会每过一个采样点(sample time)就被调用一次,在这里以及传入了我们之前定义好的四个参数,以及需要输出的三个参数;并且最终调用sfun_myc_Outputs_wrapper函数来处理输入和输出,具体如下所示;

static void mdlOutputs(SimStruct *S, int_T tid)
{
    const real_T   *u0  = (const real_T*) ssGetInputPortSignal(S,0);
    const real_T   *u1  = (const real_T*) ssGetInputPortSignal(S,1);
    const real_T   *u2  = (const real_T*) ssGetInputPortSignal(S,2);
    const real_T   *t  = (const real_T*) ssGetInputPortSignal(S,3);
    real_T        *y0  = (real_T *)ssGetOutputPortRealSignal(S,0);
    real_T        *y1  = (real_T *)ssGetOutputPortRealSignal(S,1);
    real_T        *y2  = (real_T *)ssGetOutputPortRealSignal(S,2);

    sfun_myc_Outputs_wrapper(u0, u1, u2, t, y0, y1, y2);
}

3.2 sfun_myc_wrapper.c

主要的逻辑是在这个函数中进行编写;源码太长,占较大篇幅,暂时不贴,主要分析其中几个主要的函数;

/* This sample sets the output equal to the input
      y0[0] = u0[0];
 For complex signals use: y0[0].re = u0[0].re;
      y0[0].im = u0[0].im;
      y1[0].re = u1[0].re;
      y1[0].im = u1[0].im;
*/

上面的代码可以看到,u0为输入,y0y1为输出;

在sfun_myc_Outputs_wrapper函数中进行修改,就可以得到:

这里用梯形速度曲线进行测试,具体如下;


/*
 * Output functions
 *
 */
void sfun_myc_Outputs_wrapper(const real_T *u0,
   const real_T *u1,
   const real_T *u2,
   const real_T *t,
   real_T *y0,
   real_T *y1,
   real_T *y2)
{
/* %%%-SFUNWIZ_wrapper_Outputs_Changes_BEGIN --- EDIT HERE TO _END */
/* This sample sets the output equal to the input
      y0[0] = u0[0];
 For complex signals use: y0[0].re = u0[0].re;
      y0[0].im = u0[0].im;
      y1[0].re = u1[0].re;
      y1[0].im = u1[0].im;
*/
/* %%%-SFUNWIZ_wrapper_Outputs_Changes_END --- EDIT HERE TO _BEGIN */
    int Am = u0[0];
    int Vm = u1[0];
    int Pf = u2[0];
    int T = t[0];

    int Ta = Vm/Am;
    int Tm = (Pf - Am*Ta*Ta)/Vm;
    int Tf = 2*Ta+Tm;
    printf("%d\r\n",Tf);
    //梯形
    if(Tm>0){
        if(T
