大家好，我是张巧龙，电赛只有四天三夜，电路方案可能需要多次验证，有的同学选择直接洞洞板焊接，自行跳线。有些同学可能会选择雕刻机雕刻。
我带的学生一般会使用传统工艺-腐蚀法，这种方法的优点，成本低，时间短。你总不可能把自己的PCB发出去做，时间只有这么几天，等你拿到打样的PCB，至少第二天了。
但这种方法，1小时内完成一版，没任何问题。
其次，与比赛相关的电路，我都会建议学生至少做两套，以留备份，万一在调试过程中，烧毁了，可以直接更换！而不需要等硬件重新再做，浪费写程序同学的时间。
缺点也很显著，双层板的制作比较麻烦，不环保！
下面给出这种方法的实现过程：

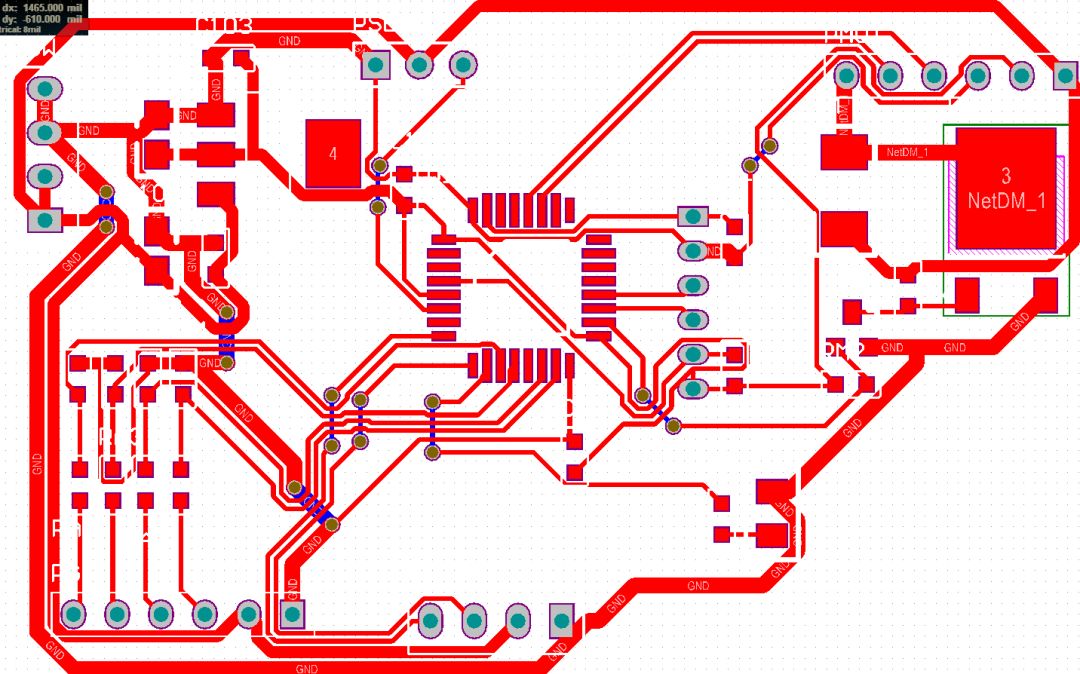

1. 绘制PCB电路板：
2. 设置只打印TOP LAYER和过孔层
3. 使用激光打印机打印在热转印纸上

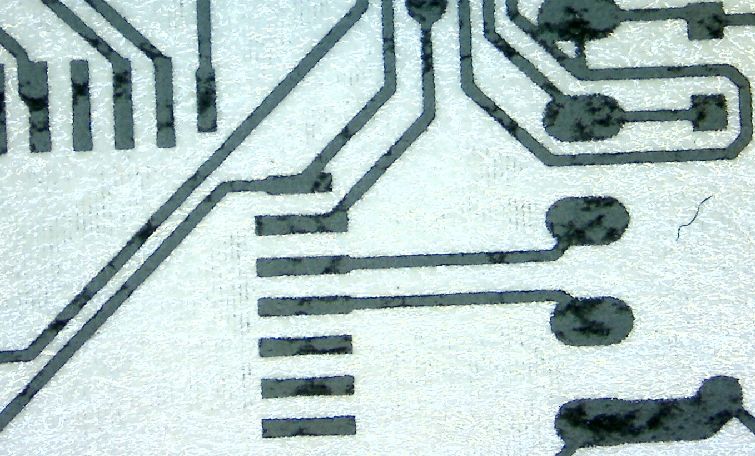

4. 这个电路板设置的最细的电线路为10mil

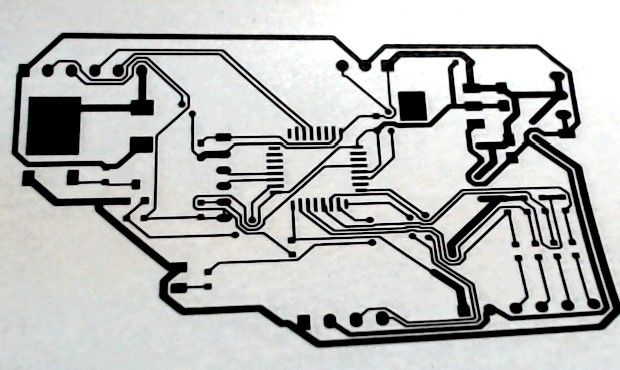

5.从激光打印机在热转印纸上打出电子线路黑白图，这里采用油纸会比较好。
6.对于单面电路板，只需一张就够了。
然后将其附着在一块大小合适的覆铜板上，在热转印机加热加压下，20秒便可以完成热转印。取出覆铜板，揭开热转印纸，便可以看到覆铜板上清晰的线路图。
7.然后将覆铜板放在震荡腐蚀槽内，使用盐酸和双氧水的混合腐蚀液，只需要15秒钟便可以去掉多余的铜层。（这个可以用水盆代替，然后手摇，水温可以高一点，让其快速发生腐蚀）

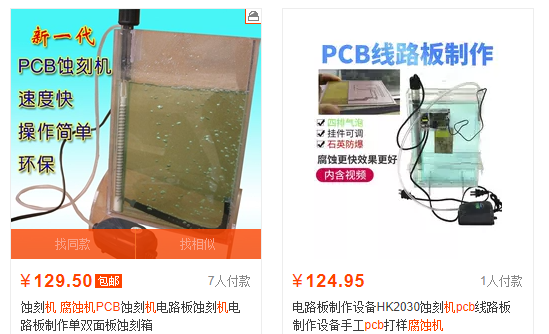

预算够的同学，也可以直接去网上买一个腐蚀的设备，只要100来块钱。
合适的盐酸，双氧水的配比，高速震荡的腐蚀槽是实现快速完美腐蚀的关键。
加水冲洗后便可以拿出腐蚀后的电路板。
千万不要鲁莽的触碰高浓度的腐蚀液。否则获得的痛苦会让人记忆一辈子。

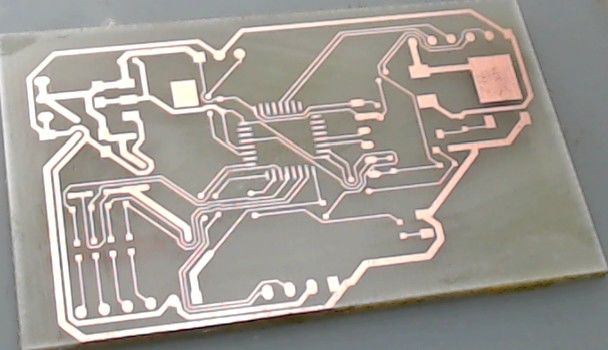

8. 再使用丙酮，将黑色的墨粉擦除掉，这样，一个实验PCB板便制作完毕了。
9. 在电路板表面涂抹助焊剂
10. 使用宽刀口烙铁给电路板上锡，便于后面的焊接
11. 去掉助焊剂，在涂抹表贴器件焊接助焊剂，完成器件的焊接
12. 由于预涂焊锡，所以焊接器件比较容易
13. 焊接完毕，使用洗板水清洗电路板

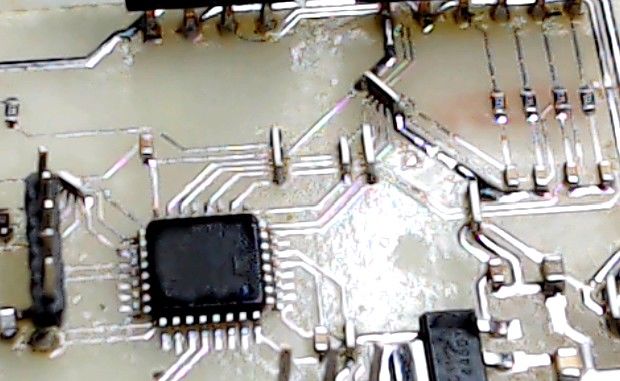

14. 电路板的局部

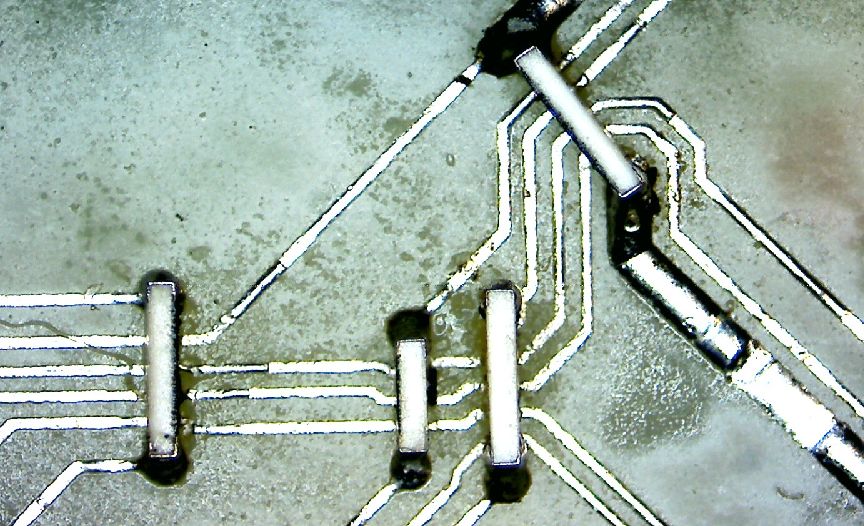

15. 电路板上有多处的短接线
16. 短接线通过0603, 0805, 1206的零欧姆电阻完成
17. 十分钟之后，电路板便可以进行实验了

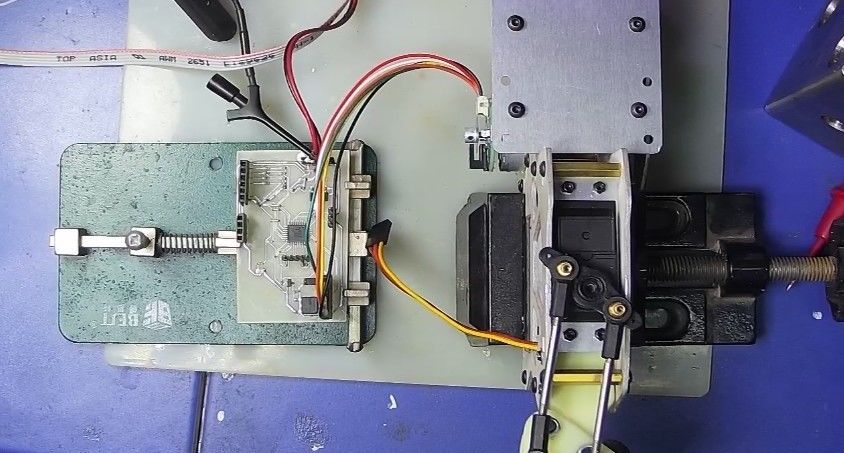

18. 处在测试过程中线路板

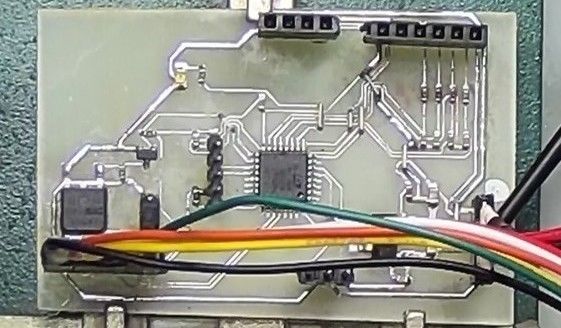

19. 完成电路的调试
这种方法不仅节约了实验的费用，更重要的是节省了时间。
快速迭代验证电路方案，这种方法是比较好的，也推荐大家使用。
