东京奥运会可以说是奥运会历史上最特殊的一届，推迟一年、没有观众、环保奥运等。

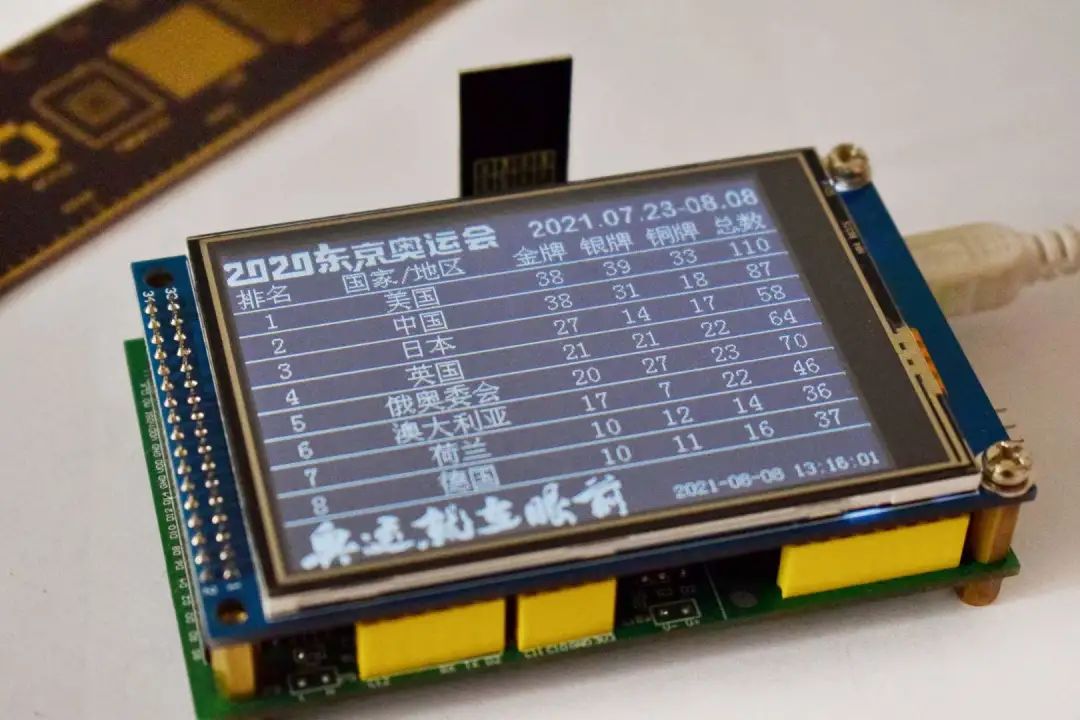

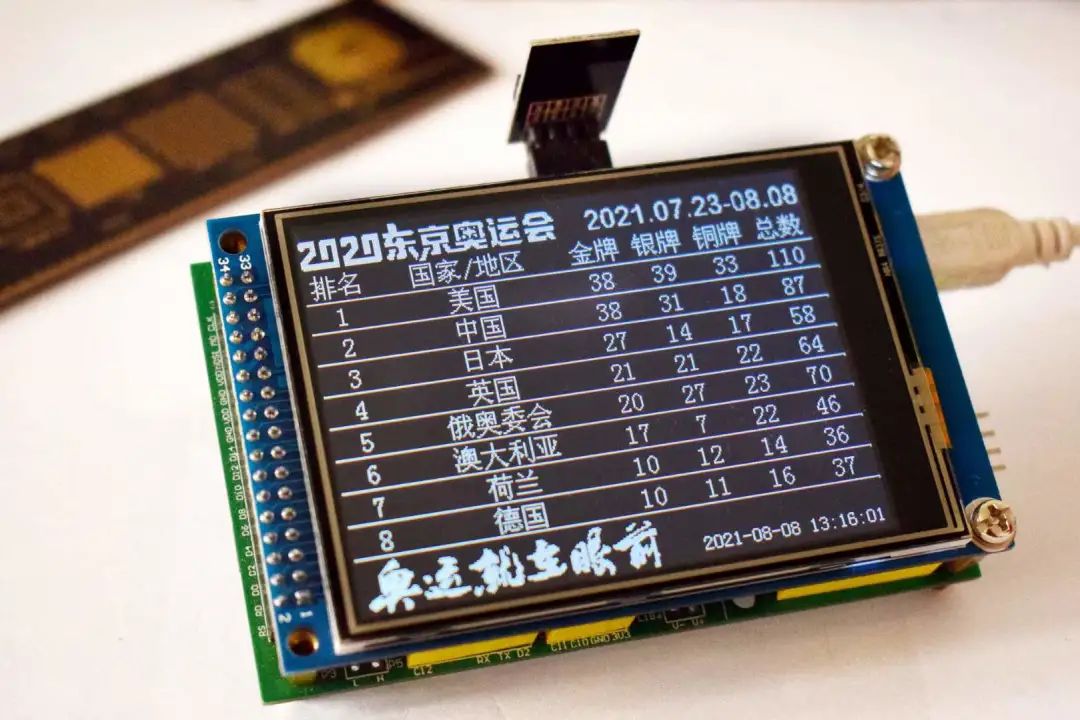

为了能实时关注奖牌榜，周末在家使用STM32+ESP8266做了一个东京奥运会奖牌榜桌面小摆件，最终效果如下：
原理就是通过STM32驱动ESP8266连接网络，然后GET接口，读取到接口返回的JSON数据，然后进行JSON解析，LCD显示，使用不同的接口就是不同的功能。
和之前不同的是，以上两个API接口返回的数据都非常简短，只有几百字节，而奖牌榜接口返回的数据有20KB之多，使用STM32不能一次处理这么多的数据量，本文采用了一种简单的方法来进行数据截取，从而减少数据量。
都有哪些内容？
API接口获取
JSON数据预处理
JSON数据解析

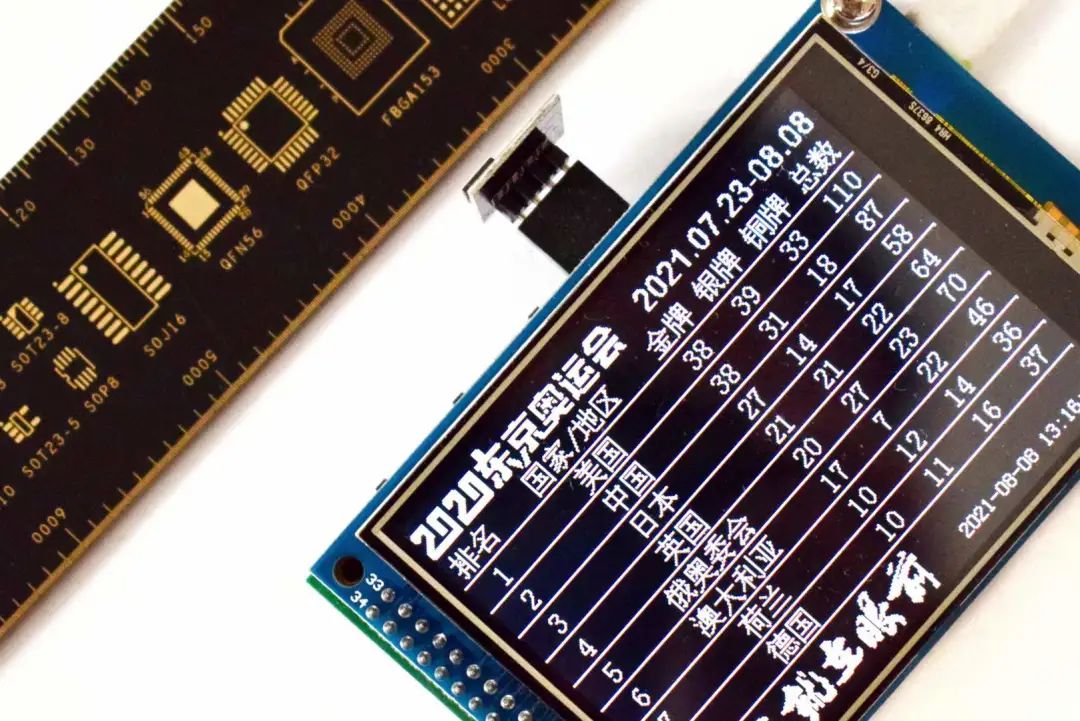

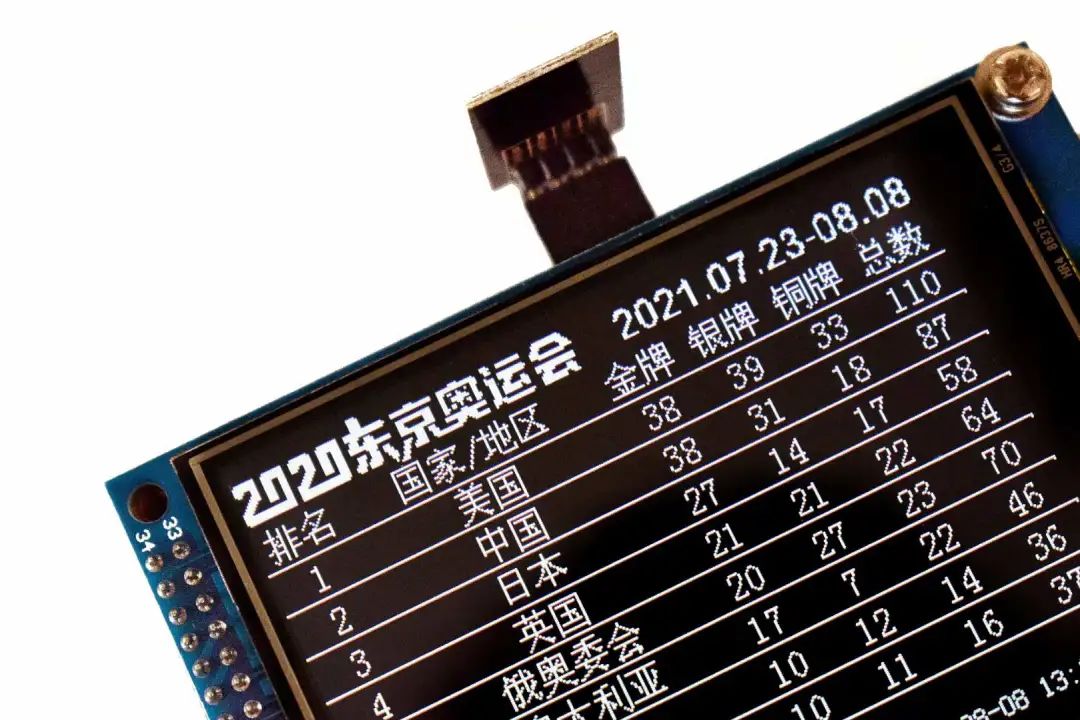

显示效果
在进行开发之前，首先要找到一个API接口，请求方式最好是GET，返回数据格式JSON格式的。先上网搜一下，发现已经有很多网友实现奖牌榜数据获取的功能，使用的大多是：Python、Java、PHP，使用的语言无所谓，重要的API接口是否是我们想要的，最终找到了两个API接口。

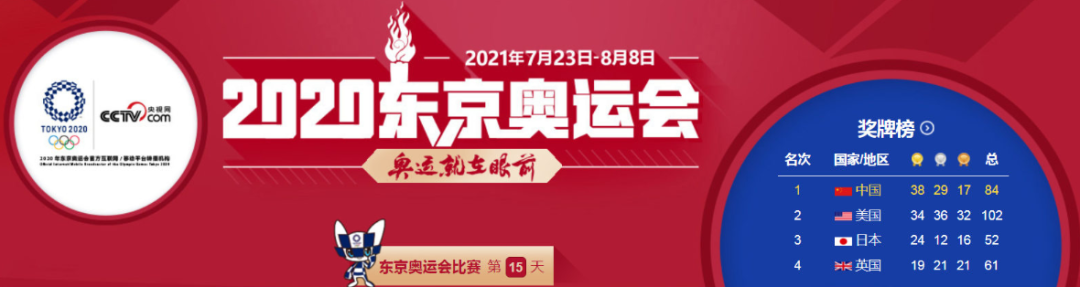

第一个接口是央视网官方的东京奥运专题页面：
网址如下：
http://2020.cctv.com/medal_list/index.shtml
F12打开开发者模式，可以找到页面请求的API地址：
这个接口返回的数据量有11KB，格式化后有24KB，JSON数据格式（部分）：
可以看到数据比较齐全，包括排名，金、银、铜、合计奖牌总数，国家ID，国家名称为UTF-16BE编码方式，而开发板上的字库为GBK编码，这一点不好处理。看看还有没其他的接口。

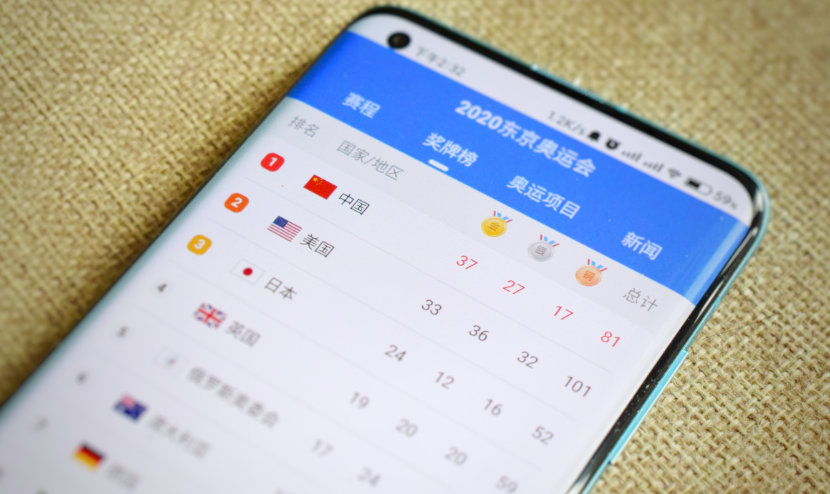

第二个接口是我的小米手机负一屏界面呈现的奥运奖牌榜，类似于这种：
可以跳转到浏览器打开：
http://act.e.mi.com/olympic/index.html

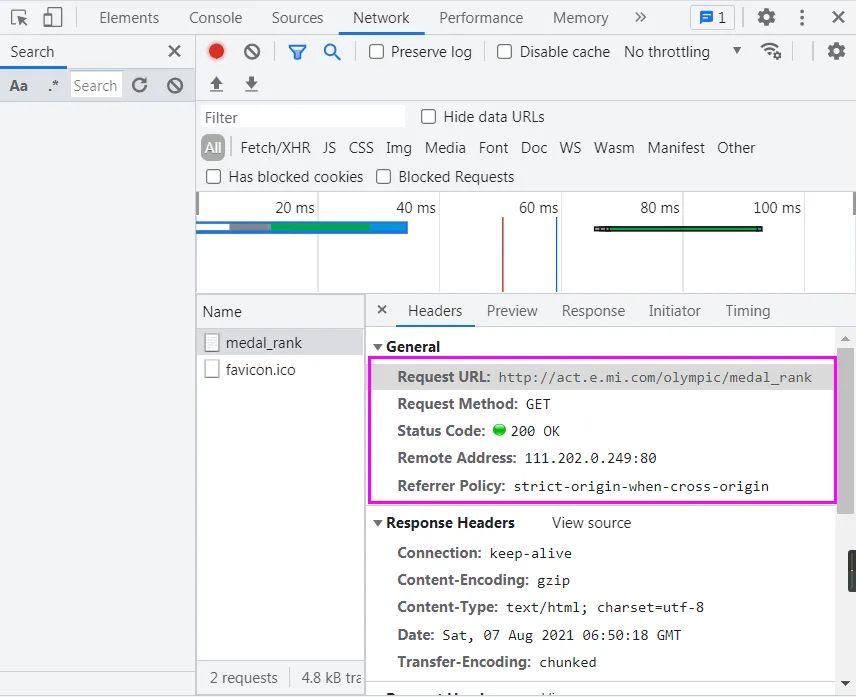

F12打开开发者模式，可以找到请求的API地址：

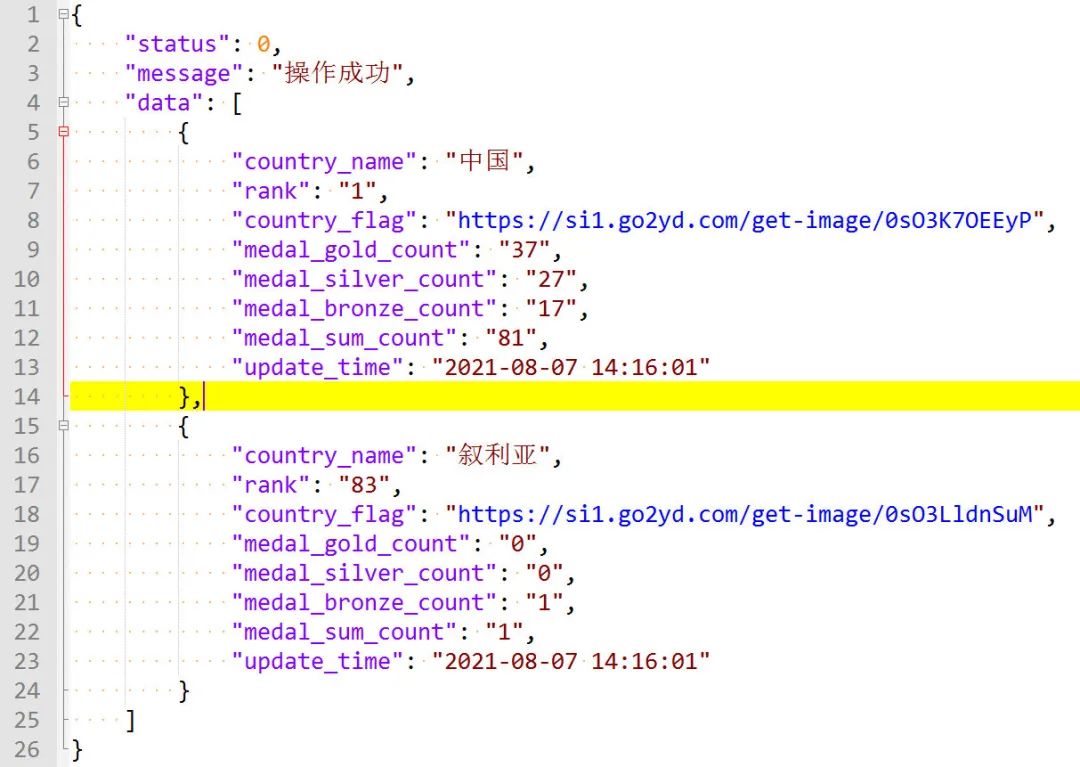

这个接口返回的数据有21KB，格式化后有33KB，JSON数据格式（部分）：
mi_json
这个接口返回数据比较丰富，同样数据量相比于央视网的要大一些，除了奖牌数量排名等信息，还包括每个国家的国旗图片地址，更新时间等。国家名称为UTF-8编码，要在我们的开发板上进行使用需要进行UTF8-GBK的转换。
综上，我们就获取到了两个API接口的信息：
奥运奖牌榜央视API接口：
TYPE: "TCP"
PORT: "80"
IP : "111.206.176.78"
API : "http://api.cntv.cn/olympic/getOlyMedals?serviceId=pcocean&itemcode=GEN-------------------------------"
奥运奖牌榜小米手机API接口
TYPE: "TCP"
PORT: "80"
IP : "111.206.101.253"
API : "http://act.e.mi.com/olympic/medal_rank"
为了方便在开发板上直接显示国家名称，我们采用小米手机的API接口。
JSON数据预处理通过分析API接口返回的数据，共包括前90名的奖牌数据，数据长度为21KB：
mi_json
但是我们只需要前10名的数据即可。串口接口缓存长度设置为2500个字节，即返回的21KB字节数据，只接收前2500个字节，然后处理成JSON标准格式就可以了。

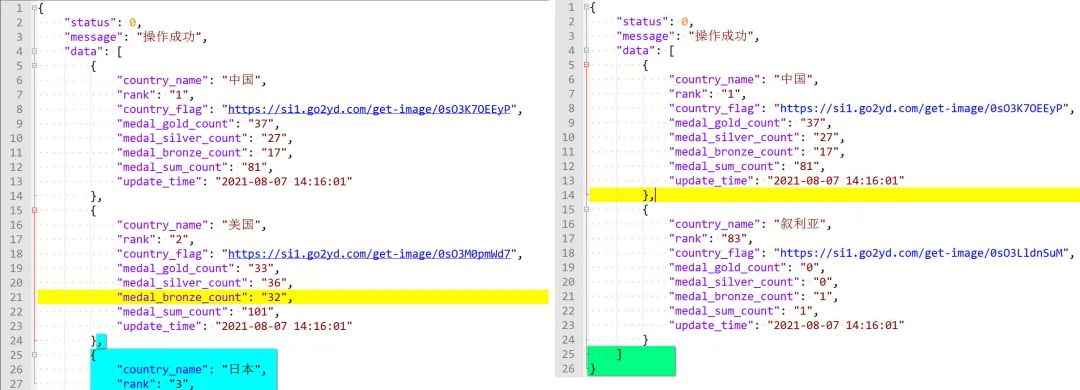

处理方法为，倒序查找最后一个}号的位置，将{之后的数据丢弃掉，然后添加上]}，这样就将截取的2500字节数据修改为了标准JSON格式数据：
mi_json_deal
JSON数据解析
从上图也可以看出，JSON格式比较简单，使用cJSON可以很方便的进行解析，使用方法可以查看以下文章：
使用cJSON库解析和构建JSON字符串
定义一个结构体：
typedef struct medal{
char rank[5];
char countryname[50];
char count[5];
char gold[5];
char silver[5];
char bronze[5];
char update_time[50];
char countryid[10];
}medalObj;
解析函数，只读取前7名的奖牌数据：
uint8_t parse_mi_data(void)
{
cJSON *root, *data_obj, *list_obj;
char *str;
char dest[USART2_MAX_RECV_LEN];
char *loc;
char gbk[50];
char utf8[50];
medalObj *pobj;
medalObj obj;
int idx;
pobj = &obj;
str = (char *)USART2_RX_BUF;
memset(dest, '\0', USART2_MAX_RECV_LEN);
loc = strrchr(str, '}');
strncpy(dest, str, loc-str+1);
strcat(dest, "]}");
printf("json data size: %d bytes\r\n", strlen(dest));
root = cJSON_Parse((const char*)dest);
if(root != 0)
{
printf("JSON format ok, start parse!!!\r\n");
data_obj = cJSON_GetObjectItem(root, "data");
if(data_obj->type == cJSON_Array)
{
int size = cJSON_GetArraySize(data_obj);
for(idx = 0; idx = 7 && idx valuestring);
strcpy(obj.rank, cJSON_GetObjectItem(list_obj, "rank")->valuestring);
strcpy(obj.count, cJSON_GetObjectItem(list_obj, "medal_sum_count")->valuestring);
strcpy(obj.silver, cJSON_GetObjectItem(list_obj, "medal_silver_count")->valuestring);
//utf8->gbk
memset(utf8, '\0', sizeof(utf8));
memset(gbk, '\0', sizeof(gbk));
strcpy(utf8, cJSON_GetObjectItem(list_obj, "country_name")->valuestring);
SwitchToGbk(utf8, gbk);
strcpy(obj.countryname, gbk);
strcpy(obj.gold, cJSON_GetObjectItem(list_obj, "medal_gold_count")->valuestring);
strcpy(obj.update_time, cJSON_GetObjectItem(list_obj, "update_time")->valuestring);
printf("%s: %s %10s %s:%s-%s-%s\r\n",
pobj->rank, pobj->update_time, pobj->countryname,
pobj->count, pobj->gold, pobj->silver, pobj->bronze);
gui_show_data(48+idx*20, pobj);
}
}
Show_Str_Mid(200, 225, (u8 *)pobj->update_time, 12, 120);
}
}
else
{
printf("JSON format error:%s\r\n", cJSON_GetErrorPtr()); //输出json格式错误信息
}
USART2_RX_STA = 0;
memset(USART2_RX_BUF, 0, sizeof(USART2_RX_BUF));
cJSON_Delete(root);
return 0;
}
如果出现解析失败的情况，可能需要调整启动文件中的堆栈大小：
//startup_stm32f10x_hd.s
Stack_Size EQU 0x00000C00
Heap_Size EQU 0x00000200
开源地址
我的开发板已经预先写入了中文字库，没有字库的开发板可能不适用。
全部代码已经开源在Gitee码云：
https://gitee.com/whik/stm32_olympic_medals-END-
