单片机点灯不难，但你会网页点灯吗？

大家好，我是张巧龙，单片机点灯大家都会，网页点灯呢？

今天就给大家介绍下，如何网页点灯！

整个流程大致为：

从上到下，前面两部分我们就是我们上一篇做的实验，已经打通了。而第三部分就是本篇笔记的重点，我们要点灯，自然需要写一个程序来解析数据及进行点灯操作，即这里的CGI程序。

什么是CGI？

CGI即通用网关接口（Common Gateway Interface），是一个Web服务器主机提供信息服务的标准接口。通过CGI接口，Web服务器就能够获取客户端提交的信息，转交给服务器端的CGI程序进行处理，最后返回结果给客户端。

根据CGI标准，编写外部扩展应用程序，可以对客户端浏览器输入的数据进行处理，完成客户端与服务器的交互操作。CGI规范定义了Web服务器如何向扩展应用程序发送消息，在收到扩展应用程序的信息后又如何进行处理等内容。

一般情况下，服务器和CGI程序之间是通过标准输入输出来进行数据传递的，CGI程序中的标准输出stdout是经过重定义了的，它并没有在服务器上产生任何的输出内容，而是被重定向到客户浏览器。

即我们的CGI程序是在我们的板子服务器里运行，但实际调用printf输出信息时并不会输出到我们的板子终端，而是输出到客户端浏览器。

CGI程序小例子

CGI程序可以使用多种语言来实现，这里我们选用我们比较熟悉的C语言来实现。先来看一个简单的示例：

「test.c：」

#include

int main()
 {
    printf("Content-type: text/html\n\n") ;  // 这一句是必须的，设定输出到HTML
    printf("Hello CGI\n") ;
    return 0;
}

利用交叉编译工具，编译上述文件：

arm-linux-gnueabihf-gcc test.c -o test.cgi

把test.cgi程序传到开发板上的/www/cgi-bin目录

scp test.cgi root@192.168.1.8:/www/cgi-bin

修改权限；

chmod 777 test.cgi

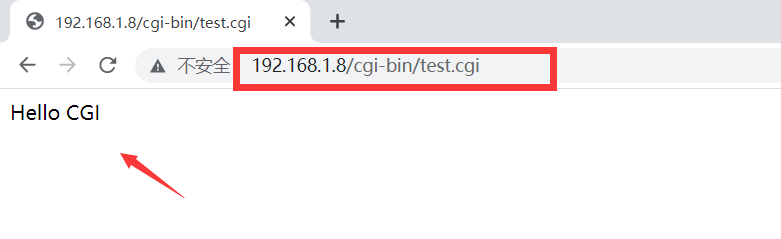

浏览器进行访问：

http://192.168.1.8/www/cgi-bin/test.cgi

网页点灯

我们已经知道了CGI程序是什么了。下面我们来进行网页点灯。首先，需要说明的是，我们有两种方式来编写CGI程序。一种是借助环境变量来获取相关信息；另一种是使用CGIC库。

方法一：

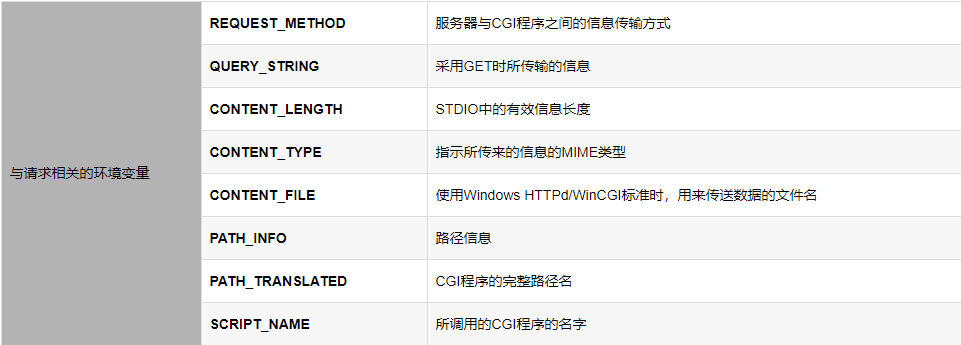

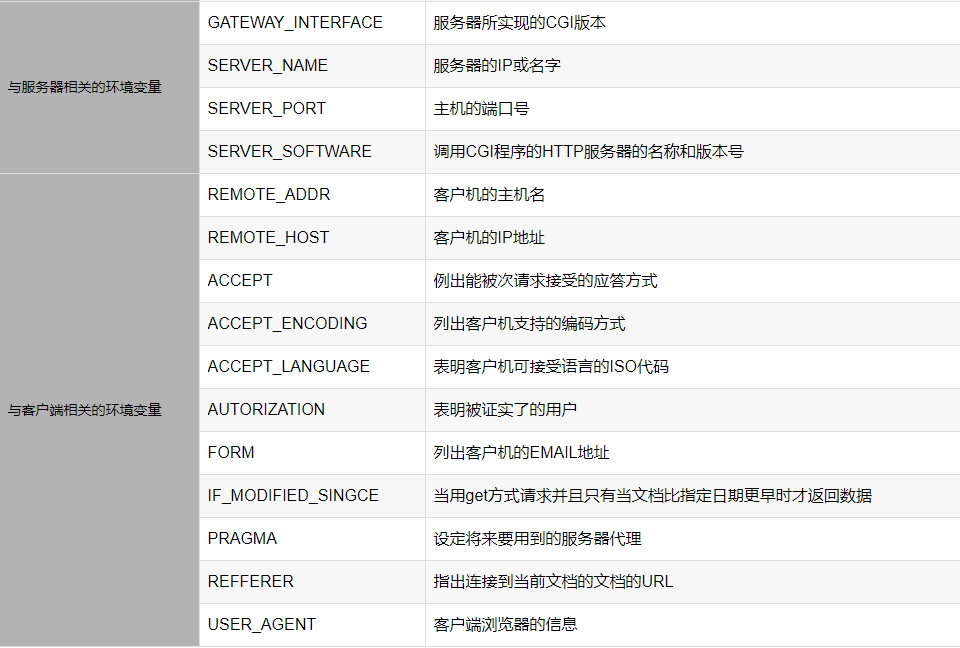

对于CGI程序来说，它继承了系统的环境变量。CGI环境变量在CGI程序启动时初始化，在结束时销毁。当一个CGI程序不是被服务器调用时，它的环境变量几乎是系统环境变量的复制。当这个CGI程序被服务器调用时，它的环境变量就会多了以下关于服务器、客户端、CGI传输过程等项目。如：

方法二：

用C语言写CGI程序还可以有比较简单的方式，那就是我们可以借助使用第三方库CGIC（CGIC是一个功能比较强大的支持CGI开发的标准C库，并支持Linux, Unix 和Windows等多操作系统）来编写，省去了必须自己去遵循CGI规范来编码的痛苦。

CGIC库下载地址：

❝

https://github.com/boutell/cgic

❞

这里只是简单地介绍了两种方法。还不理解没关系，下面我们通过具体的实例来认识这两种方法。

首先，我们需要点灯，自然需要先设计一个简单的led.html网页。我们要通过网页控制开发板上的led，需要两条信息：led的序号及led的状态。在网上找到了现成的html代码，稍微修改一下就直接拿来用了（文末给出参考的博客）。

led.html：



 led control



 基于ARM的web控制LED灯


   Web端的led的控制测试

   请输入需要控制的led

   请输入控制led的动作

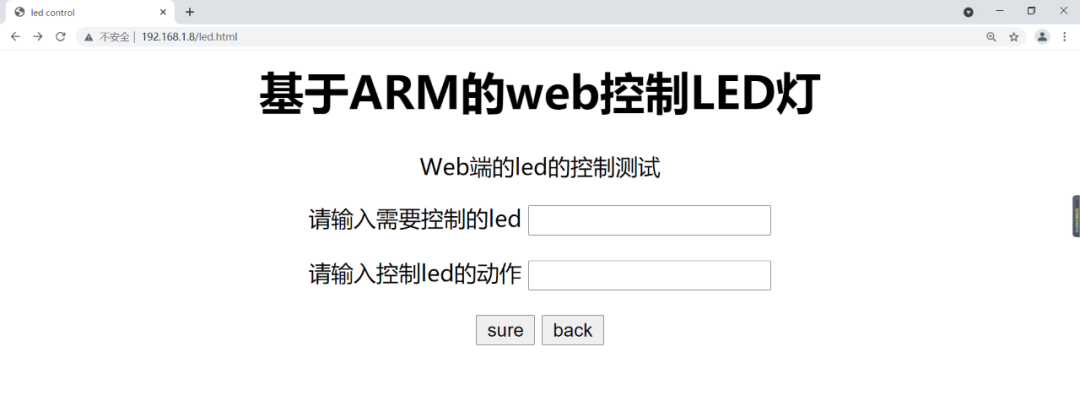

把led.html放到我们开发板上的/www/中，通过浏览器访问：

http://192.168.1.8/led.html

实际效果如：

下面我们编写我们的CGI程序。

「方法一：借助环境变量来获取相关信息。」

#include
#include
#include
#include
#include
#include
#include
#include
#include

int main(int argc, const char *argv[])
{
 int led_num,led_state;
 char *data;

    printf("Content-type: text/html;charset=utf-8\n\n");
    printf("\n");
    printf("cgi control led web\n");
    printf("\n");
    printf("
led is setted successful! you can watch the led's change
\n");
    printf("
get back
\n");
    printf("\n");

    data = getenv("QUERY_STRING");   //getenv()读取环境变量的当前值的函数

    if(sscanf(data, "led_num=%d&led_state=%d", &led_num, &led_state) != 2)
    {   //利用sscnaf（）函数的特点将环境变量分别提取出led_num和led_state这两个值
        printf("
please input right");
        printf("
");
    }
    printf("
led_num = %d,led_state =  %d
",  led_num,  led_state);
    if(led_num  5)
    {
        printf("
Please input 2
