/* 作者: 罗冰 https://blog.csdn.net/luobing4365 */
随着芯片价格疯涨，项目的不可控性越来越大。特别是价格方面，达到了无法想象的地步了。
按我的记忆，之前项目中所用的STM32F103C8T6，价格在9元左右；而现在到立创商城上去查，单片价格到了惊人的109元！十几倍的涨幅，哪个项目还敢用它？
因此，大部分公司，都在准备各种替代方案。
我们也一样，预备使用CH32F103C8T6替代STM32F103C8T6。这两种芯片引脚兼容，内部的资源差不多，理论上代码移植也比较方便。
我就是这么想的，然后就被打脸了。
最大的原因在于，厂家提供的资料太少了！编程相关的CH32F103应用手册，只有短短的31页。我想看的USB设备控制器的寄存器细节，甚至都没有。想想STM32丰富的应用资料、例程和各种视频，感觉从新手级难度到了骨灰级难度了。
不过，再想想CH32这友好的价格，也就释然了。
周末两天，把之前的USB HID通信，在CH32F103C8T6上实现了，估计不久能很快地应用到项目中去。
预计也也有不少朋友有类似的需求，我把探索的过程记录下来。
1. 固件下载
CH32F103的芯片，支持WCH-Link或者其他SW仿真工具下载，也支持使用WCHISPTool通过USB和串口下载。考虑到后续开发的时候需要调试，我使用的是WCH-Link进行下载。

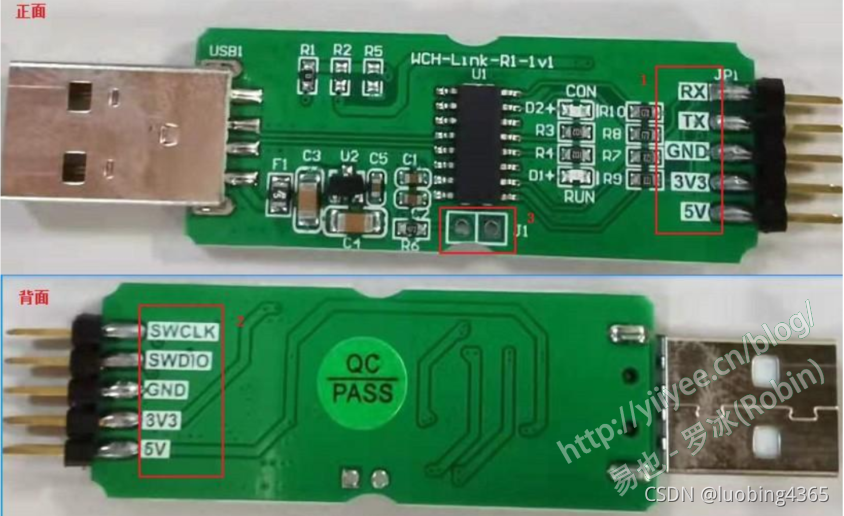

如图1所示，给出了WCH-Link的实物图（摘自《WCH-Link使用说明-V1.3》）。
图1 WCH-Link实物
由于我的目标是使用它下载程序到CH32F103C8T6中，只需要使用ARM模式就行了，不需要关注RISC-V模式。
拿到的WCH-Link，一般是RISC-V模式，需要将其切换到ARM模式。
模式切换的方法如下：
WCH-Link 断电， 将图一正面图 1 中排针， TX 接 GND；
WCH-Link 上电， 切换模式成功后， 断开 TX 和 GND；
后续使用时， WCH-Link 保持切换后的模式。
判断的方法如下：
WCH-Link空闲时蓝灯常灭，是为RISC-V模式；
WCH-Link空闲时蓝灯常亮，为ARM模式。
在ARM模式下，Windows 10下是不需要安装驱动的，而Win7有些情况下需要更换驱动，具体可以向厂家索取资料。

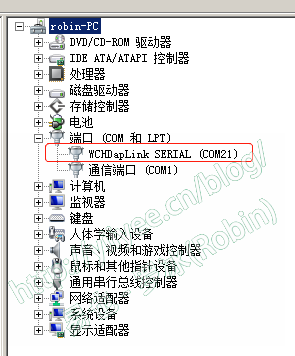

图2是WCH-Link在Win7下的设备显示。
图2 WCH-Link的ARM模式
实际使用中，直接使用SWD协议的两线以及GND就可以下载了。软件的使用方法，可以参考官方提供的《CH32F103评估板说明书》，其中介绍了详细的下载和仿真调试方法。
2. 代码编写
使用CH32F103C8T6实现之前的USB HID双向通信。
在经历了若干款MCU编写USB代码后，对这块内容已经比较熟悉了。简单来说，只要在USB HID的示例上，修改各类描述符，添加需要的命令处理就可以了。
可惜的是，厂家提供的示例代码非常少。CH32F103C8T6支持两个USB端口，一个是可做全速主机或设备的USBHD，另一个是全速设备USBD。
提供的示例代码中，USBD给出了VirtualCom的工程；USBHD给出了DEVICE、HOSG、HOST_Udisk三个示例。
USBD的工程，类似于STM32的Legacy Library；而USBHD的工程，则使用了沁恒电子自己的库。
我的目标很明确，实在没太多时间去研究沁恒电子的USB库，因此采用了USBD的示例作为模板，进行开发。
由于USBD的工程与STM32的USB库类似，我选择深入研究下STM32的USB库（毕竟资料更多，而且之前学习过）。
2.1 STM32的USB-FS Device Library
UEFI开发探索85中，曾经介绍过如何使用STM32F103C8T6制作HID设备。不过，对于所使用的的USB Library，并没有讨论。

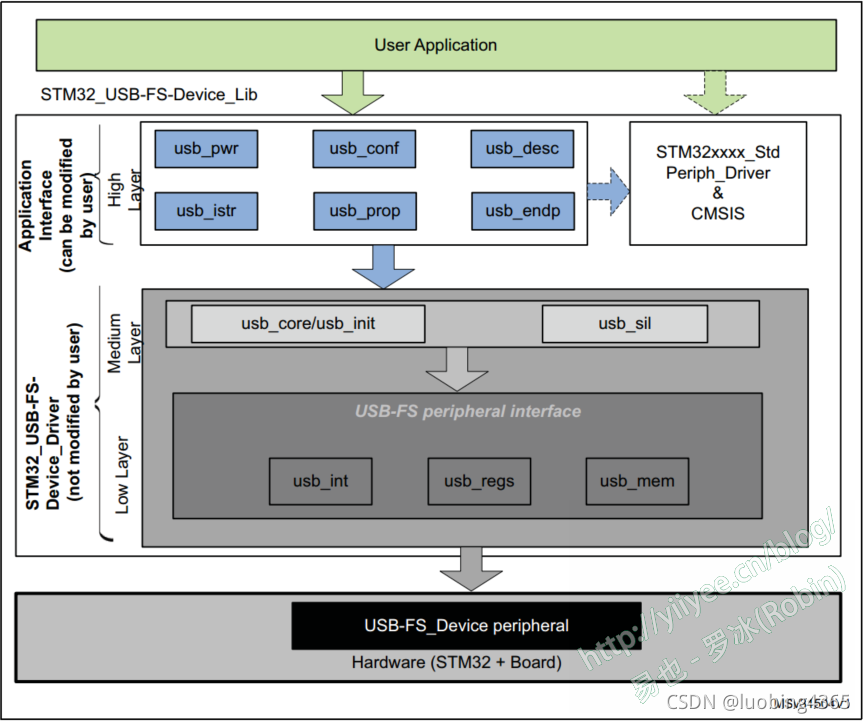

STMF103的USB库，可以在STSW-STM32121中找到，其应用文档为UM0424。文档中给出了非常详尽的库说明，如图3为USB库的代码结构。
图3 USB库代码结构
USB-FS-Device 库主要分为两层：
STM32_USB-FS_Device_Driver: 驱动层，访问USB全速设备外围和USB标准协议，兼容USB2.0标准，与STM32标准库分离；这层不能由用户修改；
Applicaton Interface：在库和最终用户层之间，提供完成的接口，可以由用户修改；
驱动层的代码，大部分情况下是不用修改的，它所包含的源文件说明如下：
USB-FS外围部件接口：
usb_reg (.h, .c)：硬件抽象层
usb_int.c：传输中断服务函数
usb_mem(.h,.c)：数据传输管理
USB-FS设备驱动中间层：
usb_init (.h,.c) ：USB设备初始化全局变量
usb_core (.h , .c) ：USB协议管理（兼容USB2.0规范第9章）
usb_sil (.h,.c) ：读写端点的简化函数（USB-FS_Device外围的抽象层）
usb_def.h / usb_type.h：用于库中的USB定义和类型
platform_config.h：评估板上用到的硬件定义
应用层代码是提供给用户修改用的，所需要实现的功能都在此层实现。它所包含的源文件说明如下：
usb_conf.h：配置文件
usb_desc (.h, .c)：描述符
usb_prop (.h, .c)：应用规范属性
usb_endp.c：非控制端口的传输中断处理函数
usb_istr (.h,.c)：中断处理函数
usb_pwr (.h, .c) ：电源和连接管理函数
对照CH32F103C8T6提供的USBD例程，可以发现其结构与STM32的是一样的。可以断定，它是模仿了STM32的USB Library编写了自己的库函数接口。
这种设计方法，对习惯了STM32编程的工程师是非常好的。大部分情况下，可以直接把STM32的示例工程，直接移植到WCH的芯片上来（毕竟STM32的例程还是比较丰富的）。
本篇所实现的USB HID双向通信，就是参考了STM32的CustomHID例程，在CH32F103的USBD例子上实现的。
2.2 代码移植和修改

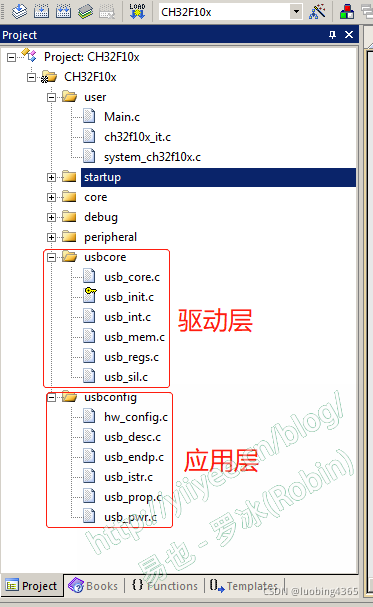

如图4所示，给出了CH32F103的USBD工程的代码结构。
图4 CH32F103的USBD工程代码
驱动层的代码完全不用修改。为了确定此事，我对照着STM32的驱动层代码，一个个函数研究了下，除去与芯片相关的部分，其实现代码几乎一致。
所要修改的代码在应用层，也不是所有源文件需要修改，需要修改的文件包括三个：
usb_desc.c、usb_endp.c和usb_prop.c。
看过我UEFI开发探索和YIE002开发探索两个系列博客的网友，应该了解之前我使用STM32开发USB HID设备的过程。而且相关的工程代码，在博客中也提供了（UEFI开发探索85和YIE002开发探索09，前者使用Legacy Library，后者使用Cube Library开发。）。
实际的开发过程，与之前的开发过程类似，只不过由于芯片的不同，有些代码需要进行移植。
2.2.1 usb_desc.c代码修改
所要修改的是各种描述符，包括设备描述符、配置描述符、端点描述符等。
需要注意的地方，是CH32F103的最大包长度为8。如下给出了设备描述符和配置描述符等的代码，其余的代码与之前开发的STM32F103工程相同，就不再给出了。
#define LOBYTE(x) ((u8)(x & 0x00FF))
#define HIBYTE(x) ((u8)((x & 0xFF00) >>8))
#define USBD_VID 0x8765
#define USBD_PID 0x4321
/* USB Device Descriptors */
const uint8_t USBD_DeviceDescriptor[CUSTOMHID_SIZ_DEVICE_DESC] = {
0x12, /*bLength */
USB_DEVICE_DESCRIPTOR_TYPE, /*bDescriptorType*/
0x10, /*bcdUSB */
0x01,
0x00, /*bDeviceClass*/
0x00, /*bDeviceSubClass*/
0x00, /*bDeviceProtocol*/
0x08, /*bMaxPacketSize*/
LOBYTE(USBD_VID), /*idVendor (0x1234)*/
HIBYTE(USBD_VID),
LOBYTE(USBD_PID), /*idProduct = 0x4321*/
HIBYTE(USBD_PID),
0x00, /*bcdDevice rel. 1.00*/
0x01,
1, /*Index of string descriptor describing
manufacturer */
2, /*Index of string descriptor describing
product*/
3, /*Index of string descriptor describing the
device serial number */
0x01 /*bNumConfigurations*/
};
/* USB Configration Descriptors */
const uint8_t USBD_ConfigDescriptor[CUSTOMHID_SIZ_CONFIG_DESC] = {
0x09, /* bLength: Configuration Descriptor size */
USB_CONFIGURATION_DESCRIPTOR_TYPE, /* bDescriptorType: Configuration */
CUSTOMHID_SIZ_CONFIG_DESC,
/* wTotalLength: Bytes returned */
0x00,
0x01, /* bNumInterfaces: 1 interface */
0x01, /* bConfigurationValue: Configuration value */
0x00, /* iConfiguration: Index of string descriptor describing
the configuration*/
0x80, /* bmAttributes: Self powered */
0x32, /* MaxPower 100 mA: this current is used for detecting Vbus */
/************** Descriptor of Custom HID interface ****************/
/* 09 */
0x09, /* bLength: Interface Descriptor size */
USB_INTERFACE_DESCRIPTOR_TYPE,/* bDescriptorType: Interface descriptor type */
0x00, /* bInterfaceNumber: Number of Interface */
0x00, /* bAlternateSetting: Alternate setting */
0x02, /* bNumEndpoints */
0x03, /* bInterfaceClass: HID */
0x00, /* bInterfaceSubClass : 1=BOOT, 0=no boot */
0x00, /* nInterfaceProtocol : 0=none, 1=keyboard, 2=mouse */
0, /* iInterface: Index of string descriptor */
/******************** Descriptor of Custom HID HID ********************/
/* 18 */
0x09, /* bLength: HID Descriptor size */
HID_DESCRIPTOR_TYPE, /* bDescriptorType: HID */
0x10, /* bcdHID: HID Class Spec release number */
0x01,
0x00, /* bCountryCode: Hardware target country */
0x01, /* bNumDescriptors: Number of HID class descriptors to follow */
0x22, /* bDescriptorType */
CUSTOMHID_SIZ_REPORT_DESC,/* wItemLength: Total length of Report descriptor */
0x00,
/******************** Descriptor of Custom HID endpoints ******************/
/* 27 */
0x07, /* bLength: Endpoint Descriptor size */
USB_ENDPOINT_DESCRIPTOR_TYPE, /* bDescriptorType: */
0x82, /* bEndpointAddress: Endpoint Address (IN) */
0x03, /* bmAttributes: 00: Control endpoint 01: Isochronous endpoint 02: Bulk endpoint 03: Interrupt endpoint */
0x40, /* wMaxPacketSize: 64 Bytes max */
0x00,
0x00, /* bInterval: Polling Interval */
/* 34 */
0x07, /* bLength: Endpoint Descriptor size */
USB_ENDPOINT_DESCRIPTOR_TYPE, /* bDescriptorType: */
/* Endpoint descriptor type */
0x02, /* bEndpointAddress: */
/* Endpoint Address (OUT) */
0x03, /* bmAttributes: Interrupt endpoint */
0x40, /* wMaxPacketSize: 64 Bytes max */
0x00,
0x00, /* bInterval: Polling Interval */
};
2.2.2 usb_prop.c代码修改
这是开发中的重点，原有的CHF103的USBD工程中，包括端口0的控制传输以及若干USB命令都没有实现。
简单来说，就是需要把端口0的控制传输代码实现，以支持各种USB标准命令和USB类命令（主要是HID类）。
2.2.3 usb_endp.c代码修改
usb_endp.c中主要实现的端点读写通信，也即对应上位机的ReadFile()和WriteFile()。
在usb_desc.c中的配置描述符中，包含了端点描述符的内容。我们声明了端点2的IN和OUT作为读写接口。所实现的代码如下：
uint8_t Receive_Buffer[0xff];
/*******************************************************************************
* Function Name : EP2_IN_Callback
* Description : Endpoint 2 IN.
* Input : None.
* Return : None.
*******************************************************************************/
void EP2_IN_Callback (void)
{
}
/*******************************************************************************
* Function Name : EP2_OUT_Callback
* Description : Endpoint 2 IN.
* Input : None.
* Return : None.
*******************************************************************************/
void EP2_OUT_Callback(void)
{
uint32_t DataLength = 0;
DataLength=USB_SIL_Read(EP2_OUT, Receive_Buffer); //读取端点得到的数据
SetEPRxStatus(ENDP2, EP_RX_VALID);
if (Receive_Buffer[0] == 0xA0) //将第二个字节改为1返回，表示是采用端点发送的方式
{
Receive_Buffer[1]=0x1;
}
USB_SIL_Write(EP2_IN,Receive_Buffer,DataLength);
SetEPTxStatus(ENDP2,EP_TX_VALID);
}
至此，就完成了所有编程工作了。将其编译下载到CH32F103C8T6的开发板上，就可以进行测试了。

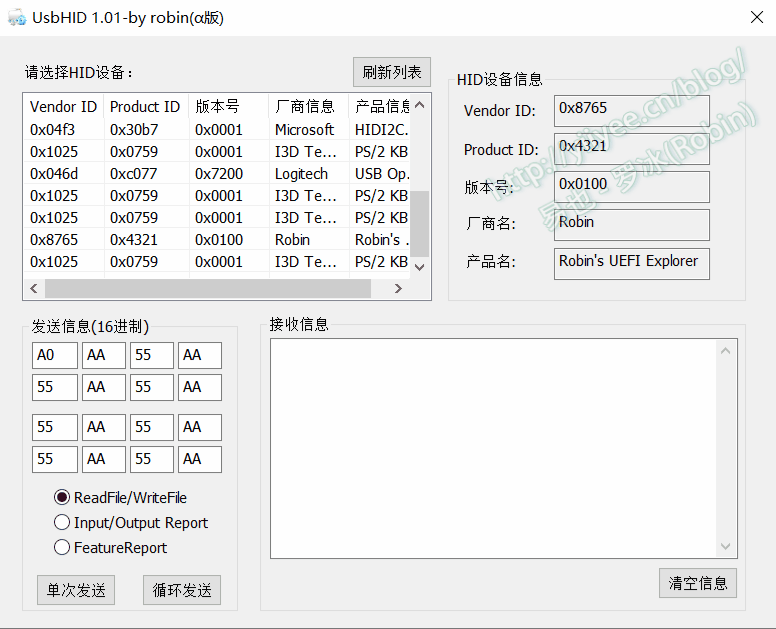

3 . 测试仍旧使用我之前开发的UsbHID上位机工具进行测试（UEFI开发探索74附带的测试工具），结果如下：
图4 CH32F103的USBD工程代码
从图5的测试可以看出，三种读写方式都实现了。
不得不承认，国产的单片机相比于国外的大厂来说，支持资料做得很不足。不过，从功能上来说，还是会有一些亮点的。比如CH32F103C8T6相比于STM32F103C8T6，3个串口保留了，而且还增加了一个USB HOST。
另外，即便是在正常的情况下（现在芯片短缺属于不正常状态），其价格也只有STM32F103C8T6的一半。这对于批量出货的产品来说，是个不能忽视的优势。
我相信随着这波芯片短缺的影响，很多的厂商都会逐渐使用国产单片机了。这种变化，对软硬件工程师来说，可是个不小的考验。
