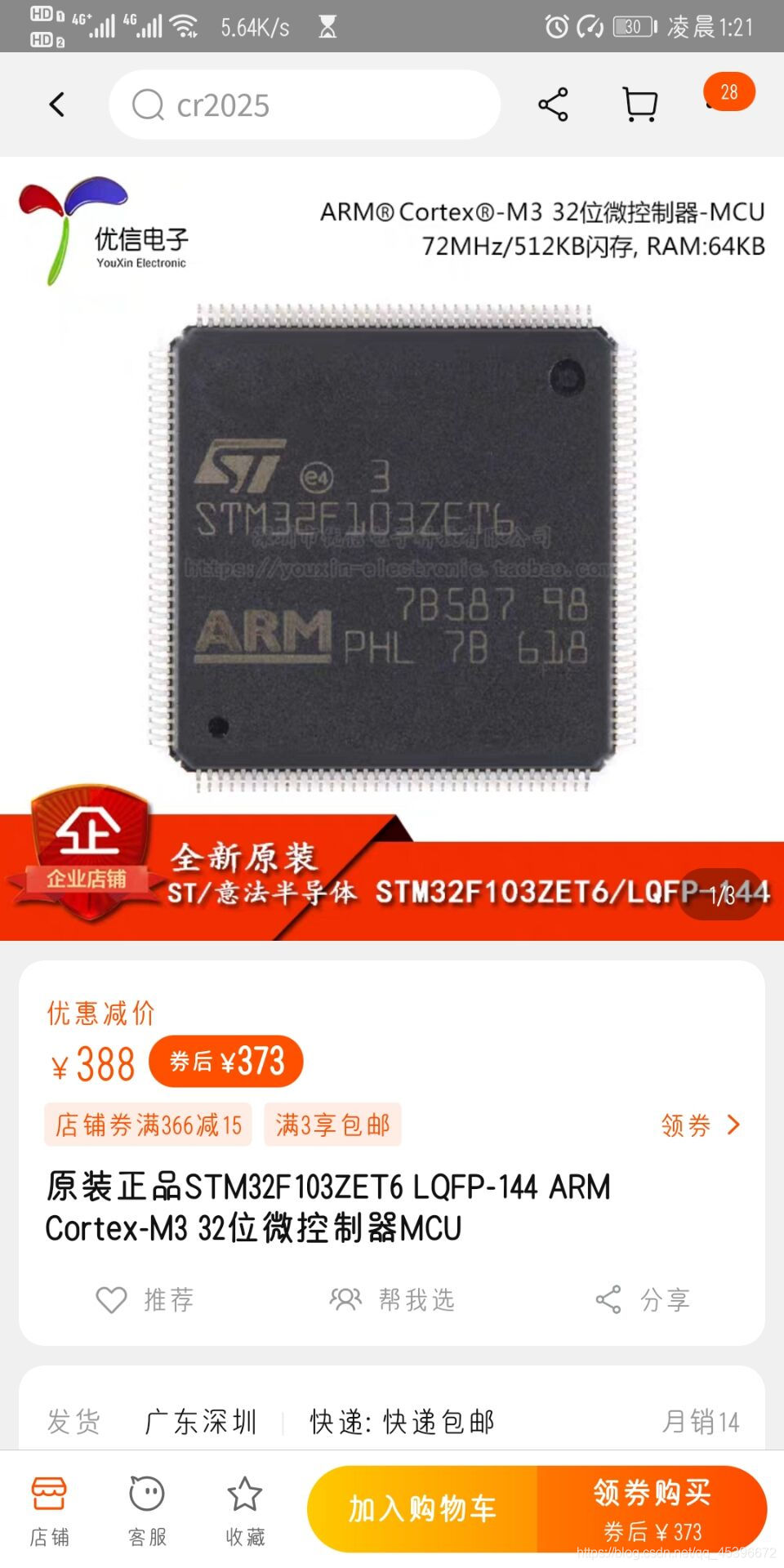

摘要：月黑风高夜！一双黑手伸向了室友的STM32开发板！一日逛淘宝，推送STM32F103ZET6原装芯片，惊！STM32F103ZET6居然涨价到388一片。
一、什么是GD32GD32是由北京兆易创新开发的国产32位MCU，基于Arm Cortex- M3/M23/M4内核以及RISC-V内核的32位通用微控制器，与STM32相比，CPU主频更高，内存更多，外设更丰富。
其众多产品是以STM32芯片为模板，基于STM32的底层寄存器地址进行正向研发，部分产品可以直接PIN TO PIN替代STM32的芯片，部分型号可以直接以STM32的程序做部分修改后直接烧入进GD32中运行。
例如GD32E103、GD32F10x、GD32F30x都是和STM32F10x系列是完全PIN TO PIN兼容的，内部地址寄存器完全兼容，唯一区别只是内核不同，但在使用外设时影响不会很大。
一个大胆的想法从我脑海中诞生，我要狸猫换太子，GD32F103ZET6替换掉STM32F103ZET6。

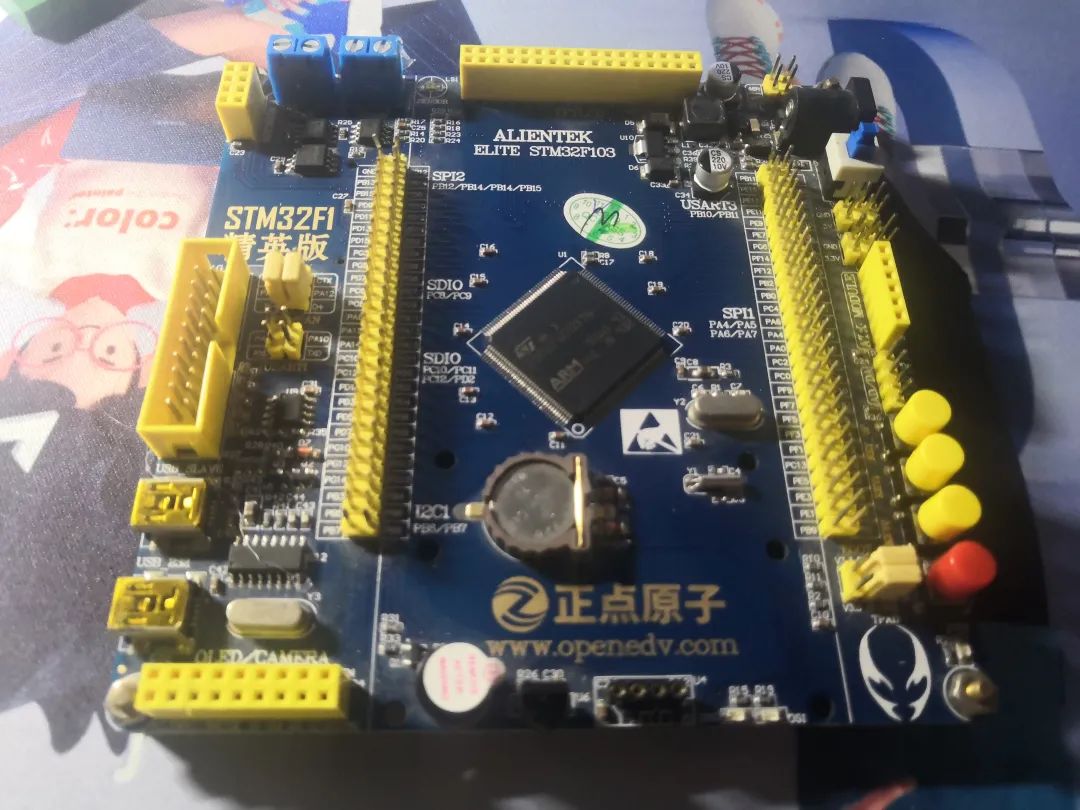

入夜，趁着室友入睡后，悄悄的拿走室友的STM32开发板，点起我的小台灯。

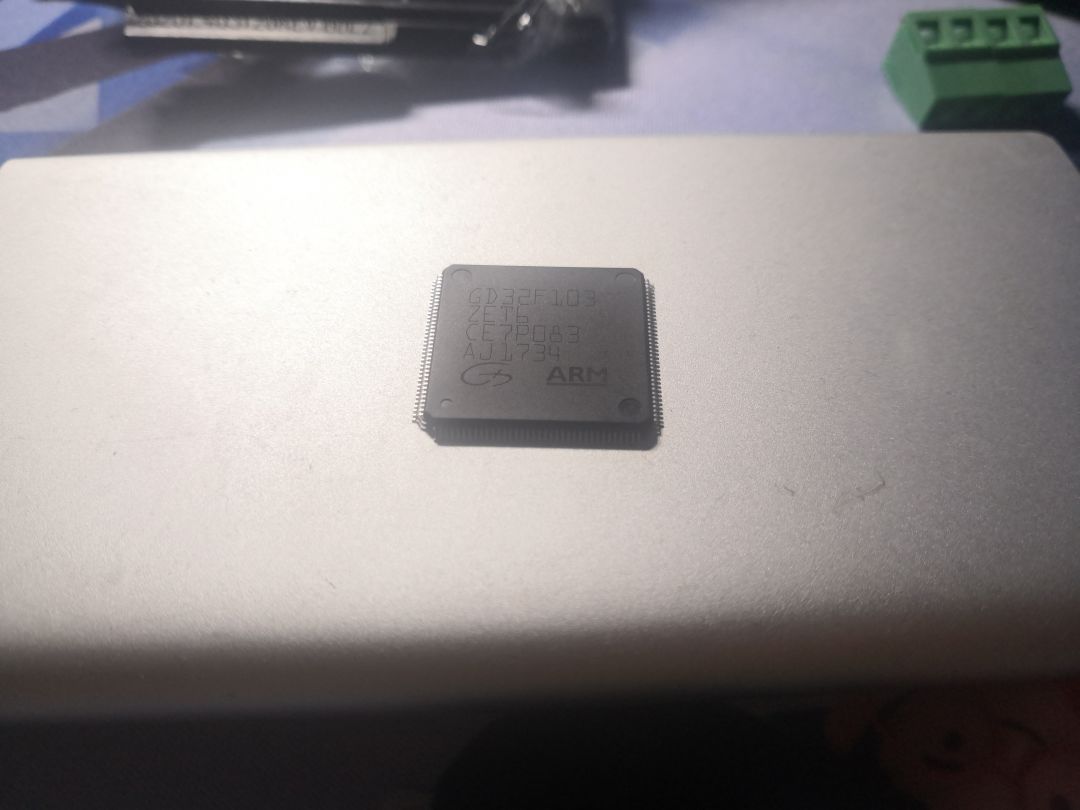

掏出了我沉寂许久的GD32F103ZET6芯片。
开足风枪马力，把STM32F103ZET6淦下来，再把GD32F103ZET6淦上去，一番辛苦下，大功告成。
保险起见，下面使用正点原子STM32库函数例程一一测试，绝不给室友发现的机会！
流水灯测试直接下载流水灯程序到GD32，因为使用到主频按照STM32的来配置(72M)无需修改启动超时，程序下载使用J-Link(ST-Link不行)，因为都是基于M3内核，所以直接使用Keil下载！下载完成，复位启动！
啪！翻车！LED反转时间约为设定时间的10倍，多年经验告诉我，我晶振引脚虚焊了，补焊，复位，启动！

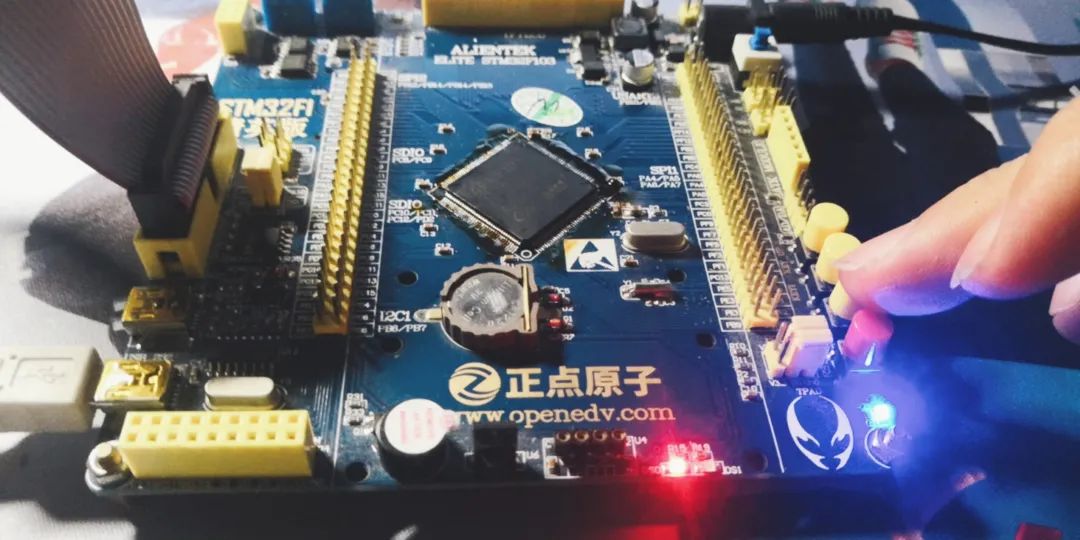

啪！成了，灯闪了！
但是这一切还不够，万一室友学会的点灯，后面咋办？我还要测！

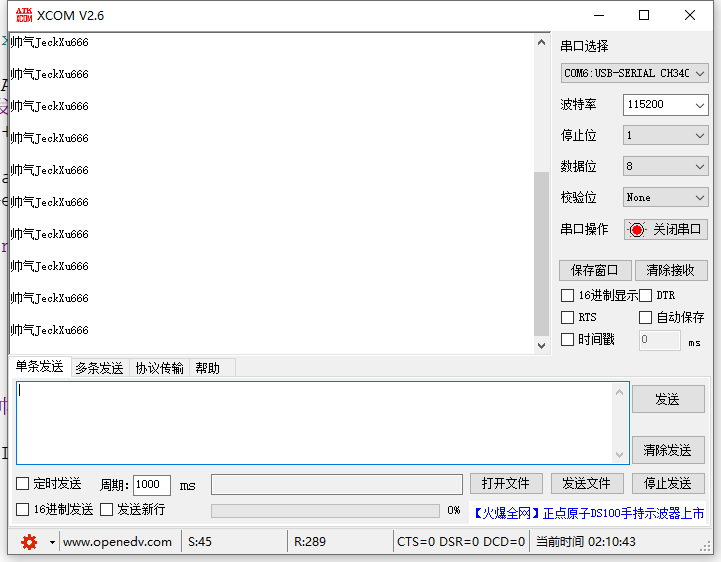

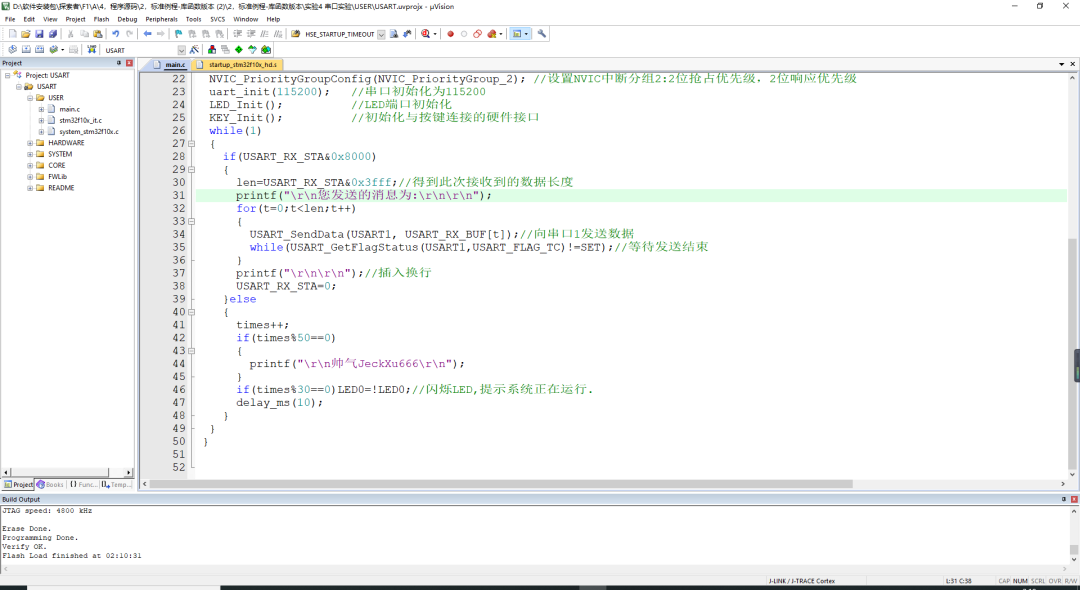

串口测试，替换文字，下载例程。
程序启动，测试完美！

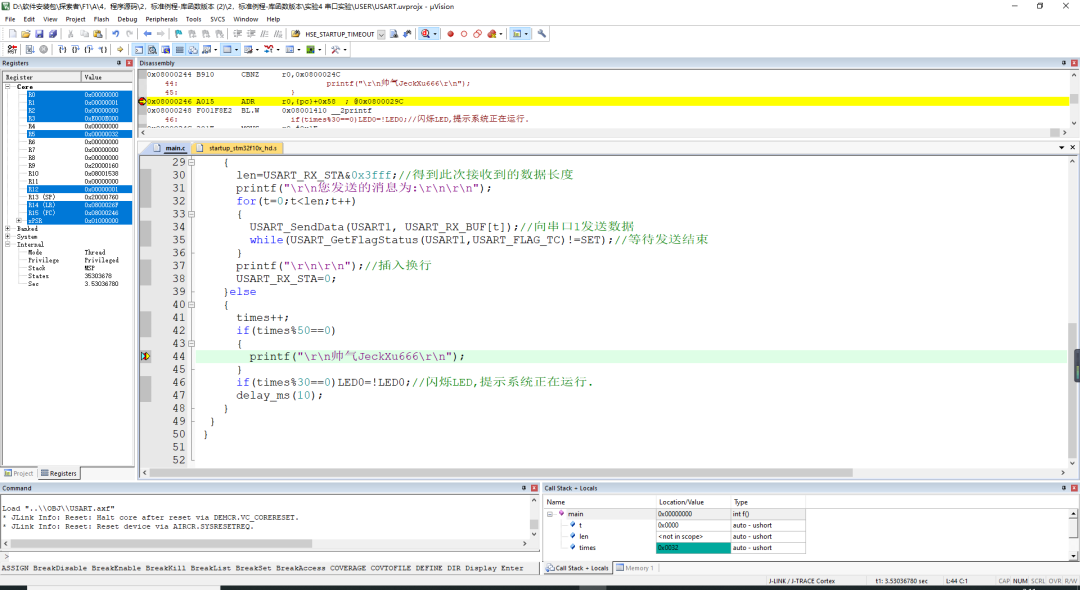

仿真测试，断点测试，完美

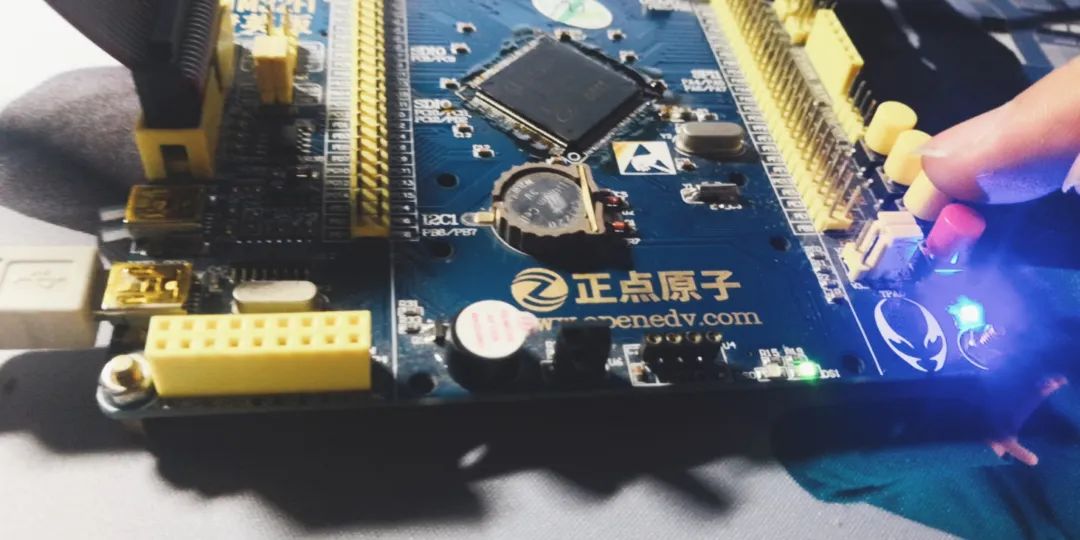

外部中断测试，按下按键，LED切换，测试通过
定时器闪灯，测试完美！定时器PWM比较输出，测试完美！现象呼吸灯。
TFT测试，完美到爆

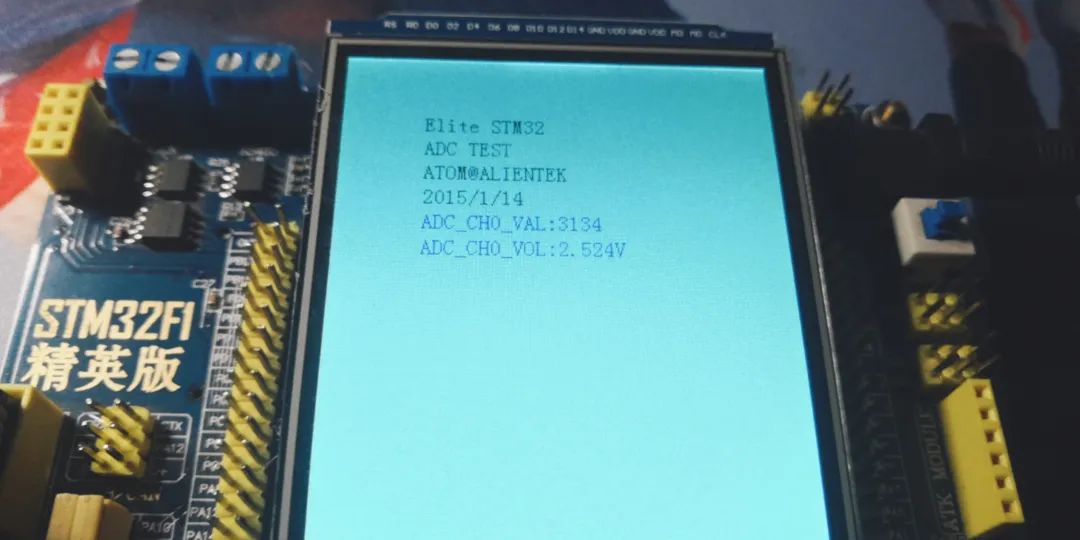

ADC检测，完美极了

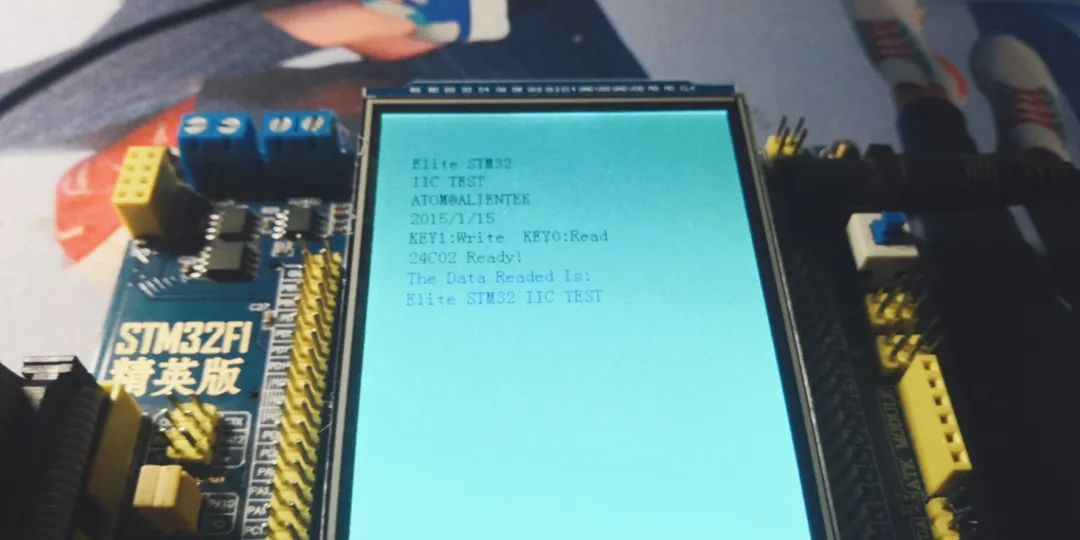

模拟IIC测试，稳如老狗
不测了，就先到这，下次等室友睡觉在继续测，今天美滋滋，STM32芯片反手一卖就是几倍差价，同志们学会了没！
二、GD32与STM32

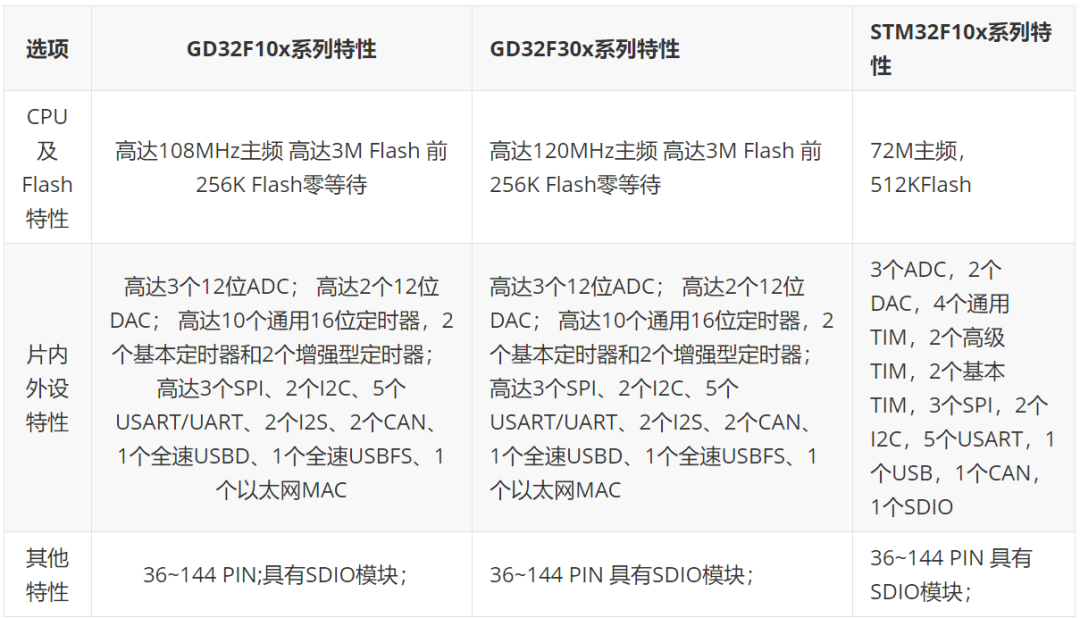

GD32和STM32资源对比
GD32与STM32软硬件设计对比
相同点

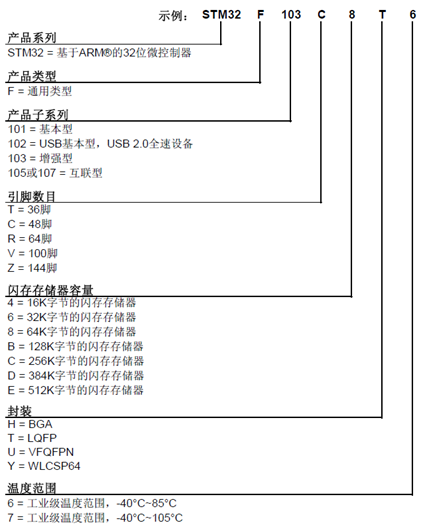

芯片的型号命名方式相同，而且相同信号的引脚定义基本相同，具体命名规范如下
函数库文件基本相同：因为GD32正向研发，对于PIN TO PIN的芯片，内部寄存器地址和STM32完全相同，所以STM32的库文件编译后的文件可以直接下载。
编译工具相同如keil、IAR都相同
工作电压有所不同，STM32的工作电压在2.0~ 3.6V或1.65~3.6V，GD32的工作电压在 2.6~3.6V，工作范围相对要窄。
GD32F303/F103主频比STM32F103主频要高，适合一些更快的计算中
GD32提高了相同工作频率下的代码执行速度，所以GD32的_NOP()时间比STM32更加短，所以不使用定时器做延时时要注意修改
GD32的flash擦除时间要比STM32更长
功耗上GD32的功耗要相对高一点
GD32的BOOT0必须接10K下拉或接GND，ST可悬空，这点很重要。
RC复位电路必须要有，否则MCU可能不能正常工作，ST的有时候可以不要。
GD的swd接口驱动能力比ST弱，可以有如下几种方式解决：
a、线尽可能短一些；
b、降低SWD通讯速率；
c、SWDIO接10k上拉，SWCLK接10k下拉。
GD对时序要求严格，配置外设需要先打开时钟，在进行外设配置，否则可能导致外设无法配置成功；ST的可以先配置在开时钟。
修改外部晶振起振超时时间，不用外部晶振可跳过这步。原因：GD与ST的启动时间存在差异，为了让GD MCU更准确复位（不修改可能无法复位）。
